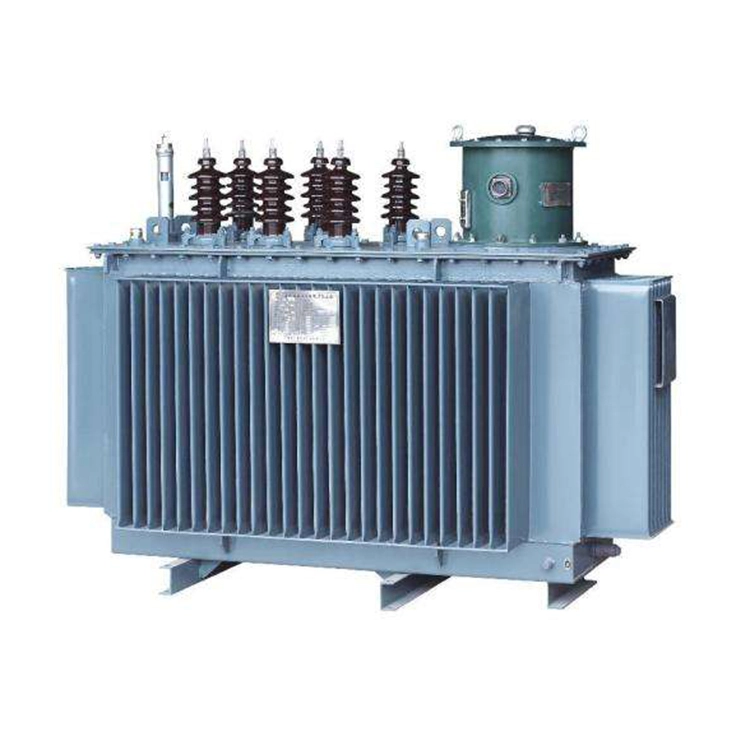

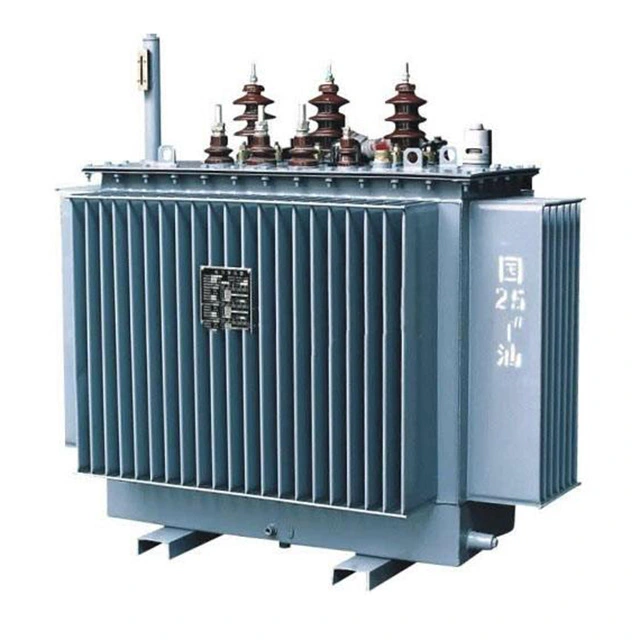

ترانسفورماتور توزیعی 10 کیلو ولتی 500 کیلو ولتی روی قطب یک ترانسفورماتور سه فاز، غوطهور در روغن و در فضای باز است که مستقیماً روی قطبهای برق نصب میشود تا ولتاژ متوسط 10 کیلوولت را به ولتاژ پایین 400 ولت (خط به خط) برای توزیع برق خانگی، تجاری و سبک کاهش دهد. دارای طراحی فشرده، مخزن کاملا مهر و موم شده، تلفات کم، سر و صدای کم و حداقل تعمیر و نگهداری، مطابق با استانداردهای IEC 60076 و GB/T 1094.
ترانسفورماتور توزیع 10 کیلوولت 500 کیلوولت آمپر روی قطب که برای دوام و کارایی ساخته شده است، طراحی فشرده و کم مصرفی دارد که نیاز به پستهای اختصاصی را از بین میبرد و هزینههای ساخت و نصب عمرانی را به میزان قابل توجهی کاهش میدهد. ساختار مخزن موجدار کاملاً مهر و موم شده از نشت روغن و ورود رطوبت جلوگیری می کند و عملکرد بدون تعمیر و نگهداری و عمر مفید بیش از 20 سال را در شرایط عادی تضمین می کند.
ترانسفورماتور توزیع پایه 10 کیلوولت 500 کیلوولت آمپر که با هسته فولادی سیلیکونی کم تلفات درجه S11 و سیمپیچهای مسی با رسانایی بالا طراحی شده است، میتواند تلفات بیبار و بار کم را به دست آورد، که برای کاهش مصرف انرژی عملیاتی و هزینههای عمرانی طولانیمدت مفید است. سطح سر و صدای آن زیر 55 دسی بل کنترل می شود که آن را برای مناطق مسکونی دوستدار محیط زیست می کند.
| مورد | مشخصات |
| ظرفیت رتبهبندیشده | 500 کیلو ولت آمپر |
| ولتاژ اولیه | 10 کیلوولت (± 5% شیر خاموش مدار) |
| ولتاژ ثانویه | 0.4 کیلوولت (400 ولت) |
| فاز/فرکانس | 3 فاز 50 هرتز |
| گروه برداری | Dyn11 (استاندارد)/Yyn0 |
| روش خنکسازی | ONAN (روغن طبیعی هوای طبیعی) |
| سطح عایق | HV:Li75/Ac28؛ LV:Ac3 |
| از دست دادن بدون بار | ≤680 وات (S11)/≤580 وات (S13) |
| از دست دادن بار (75 درجه ℃) | ≤5,150 وات (Dyn11) |
| امپدانس اتصال کوتاه | 4%-4.5% (استاندارد) |
ترانسفورماتور توزیع پایه 10 کیلوولت 500 کیلوولت آمپر برای نصب مستقیم روی قطبهای بتنی یا فولادی طراحی شده است و نیاز به فضای زمین را کاهش میدهد. پیکربندی فشرده بهینه و کاهش وزن آن، حمل و نقل و نصب در محل را ساده میکند و هزینههای مهندسی عمران و ساخت و ساز پروژههای توزیع را بهطور چشمگیری کاهش میدهد. طراحی به گونهای طراحی شده است که در برابر تنشهای مکانیکی نصب قطب مقاومت کند و ایمنی طولانیمدت را حتی تحت بارهای باد و ارتعاش تضمین کند.
مجهز به فناوری هسته کم تلفات سری S11، ترانسفورماتور توزیع پایه 10 کیلوولت 500 کیلوولت آمپر، 10 تا 20 درصد تلفات بدون بار و بار کمتری را در مقایسه با مدلهای معمولی ارائه میکند. با استفاده از هستههای فولادی سیلیکونی مبتنی بر دانههای نورد سرد و سیمپیچهای مسی دقیق، اتلاف انرژی را در حین کار با بار کامل و جزئی به حداقل میرساند. این منجر به کاهش هزینه های عملیاتی، کاهش انتشار کربن و بهبود کارایی کلی می شود.
طراحی مخزن کاملا مهر و موم شده و جوش داده شده از نشت روغن، ورود رطوبت و آلودگی ناشی از گرد و غبار یا زباله جلوگیری می کند. این موارد نیاز به تعمیر و نگهداری روتین را از بین می برد، عملکرد ثابت و عمر مفیدی بیش از 20 سال را در شرایط عملیاتی عادی تضمین می کند. مخزن ذخیرهسازی راه راه همچنین به عنوان یک سیستم خنککننده یکپارچه عمل میکند که میتواند گرما را به طور موثر دفع کند و یک محیط کاملاً مهر و موم شده برای روغن ترانسفورماتور فراهم کند.
ترانسفورماتور توزیع 10 کیلو ولت 500 کیلو ولت آمپر روی قطب که با مقاومت مکانیکی اتصال کوتاه بالا ساخته شده است، برای مقاومت در برابر جریان های خطا بدون تغییر شکل یا خرابی طراحی شده است. طراحی کم سر و صدای آن که کمتر از 55 دسی بل کنترل می شود، حداقل تاثیر زیست محیطی را در مناطق مسکونی و شهری تضمین می کند. پایداری حرارتی عالی و محدوده دمای عملیاتی گسترده (25- تا +40 درجه سانتی گراد) آن را برای شرایط مختلف در فضای باز از جمله رطوبت بالا، باران شدید و نوسانات شدید دما مناسب می کند.
1. شبکه های توزیع شهری و روستایی.
2. مناطق مسکونی، مناطق تجاری، کارخانه های کوچک.
3.سیستم های انرژی تجدیدپذیر.
