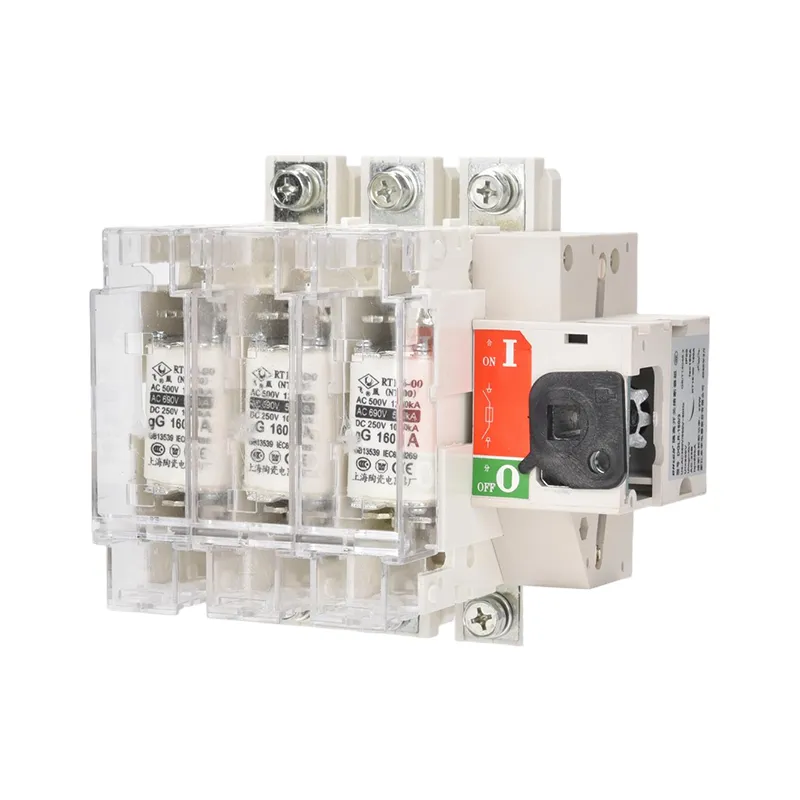

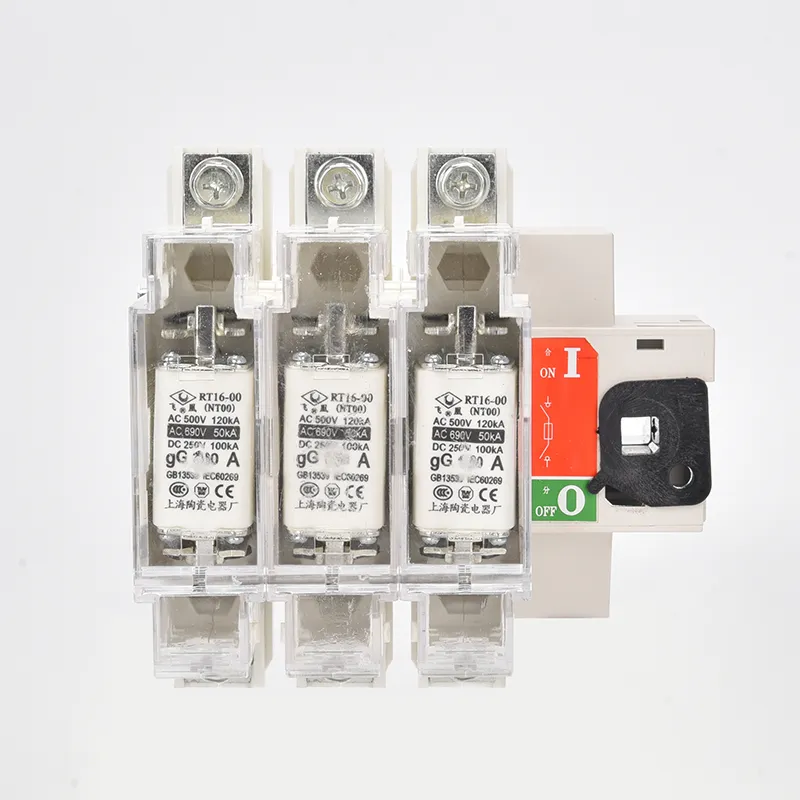

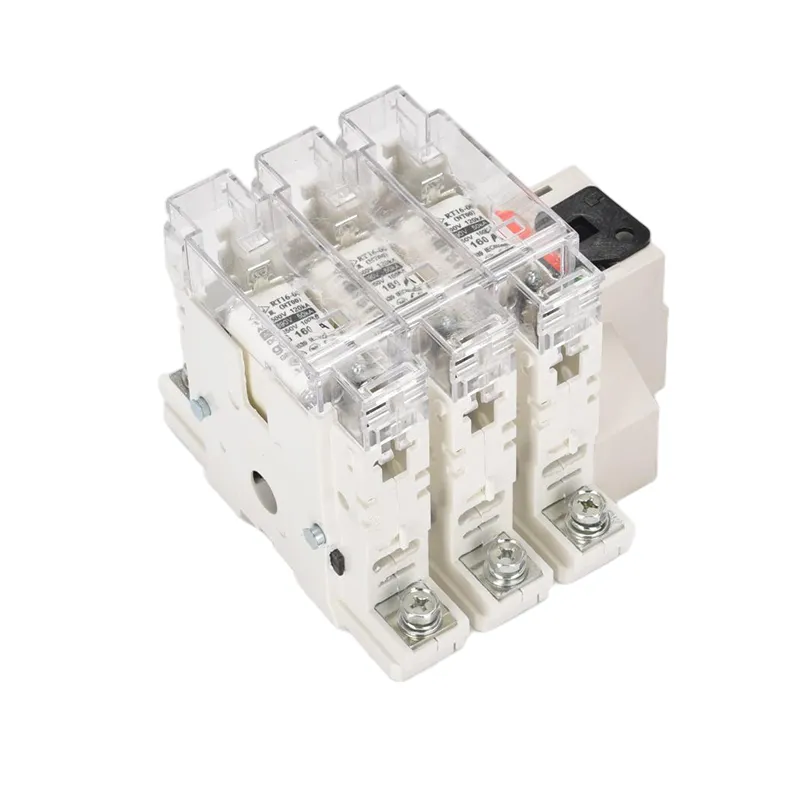

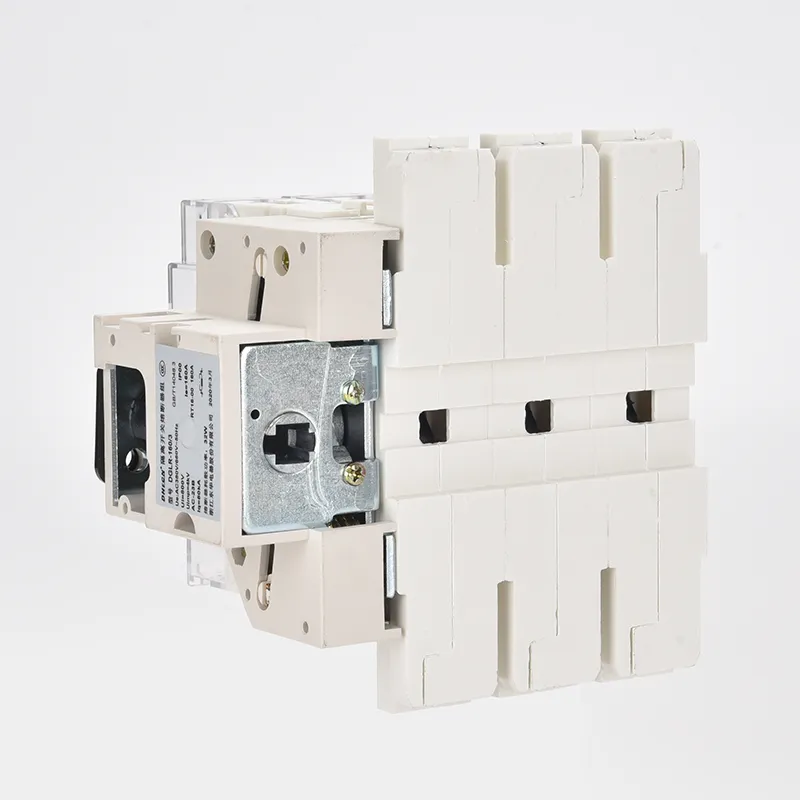

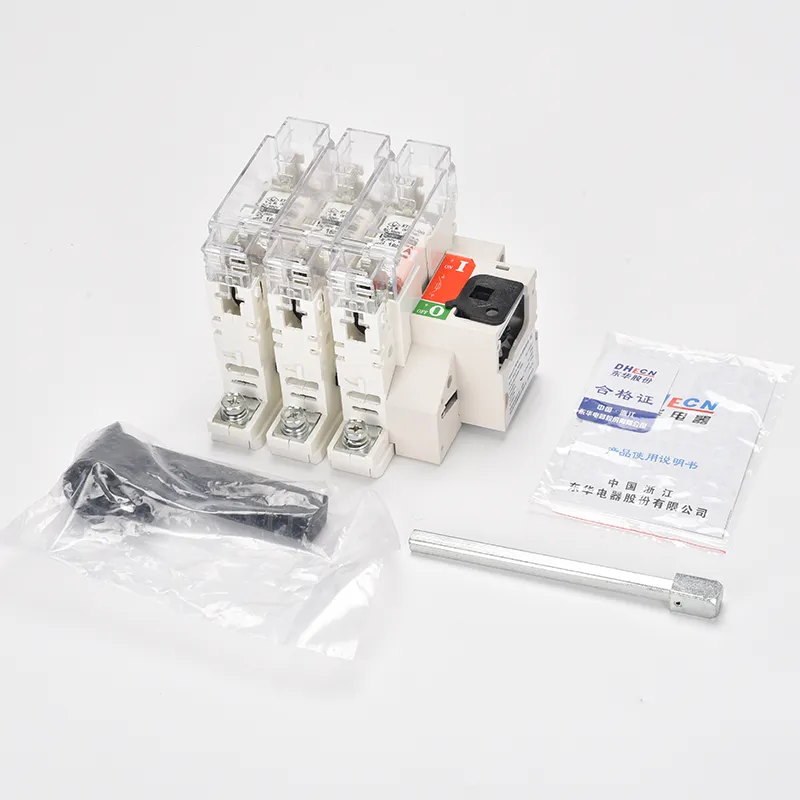

سوئیچ جدا کننده فیوز سه فاز AC

هر سوئیچ جداساز فیوز سه فاز ac که در شرکت تجهیزات برق Wenzhou XiFa تولید می‌شود، می‌تواند نقطه شکست واضح و قابل مشاهده، ایزوله مطمئن مدارها و محافظت در برابر اتصال کوتاه و اضافه بار را فراهم کند. این توجه به جزئیات طراحی، خطر را در طول تعمیر و نگهداری و عملیات روزانه به حداقل می رساند. در همین حال، WenZhou XiFa پشتیبانی فنی، راهنمایی نصب و خدمات پاسخ سریع را برای هر سوئیچ فیوز سه فاز ac فروخته شده ارائه می دهد تا اطمینان حاصل شود که مشتریان هم سوئیچ های جداساز با کیفیت بالا و هم پشتیبانی قابل اعتماد را در طول چرخه عمر محصول دریافت می کنند.

ارسال استعلام

توضیحات محصول

سوئیچ جداکننده فیوز سه فاز ac عملکردهای جداکننده و فیوز را ترکیب می کند و هم جداسازی مدار و هم حفاظت در برابر جریان اضافه را ارائه می دهد. ویژگی ها و مزایای ساختاری آن را می توان به شرح زیر خلاصه کرد:

ویژگی های ساختاری کلیدهای جداکننده فیوز سه فاز ac:

1. طراحی تماس: تماس متحرک ساختاری قوسی شکل دارد که در مرکز برای مطابقت با عرض فضای تماس ایجاد شده است. این یک مسیر رسانا قابل اعتماد را هنگام جفت شدن با تماس ثابت تضمین می کند.

2. فیوز یکپارچه: مجهز به فیوزهای داخلی است که محافظت در برابر جریان بیش از حد را فراهم می کند. هنگامی که جریان از مقدار نامی فراتر رفت، عنصر فیوز ذوب می شود و بلافاصله مدار قطع می شود.

3. قفل مکانیکی: شفت با دسته متصل می شود و مکانیزم ذخیره انرژی فنر سوئیچینگ سریع را تضمین می کند. سرعت و نیروی عملیات، مستقل از تلاش دستی ثابت می ماند.

4. محفظه محافظ: محفظه از رزین تقویت شده با الیاف شیشه ساخته شده است که استحکام دی الکتریک عالی و عملکرد عایق قابل اعتماد را ارائه می دهد.

مزایای کلیدهای جداکننده فیوز سه فاز ac:

1. حفاظت جامع: عملکرد جداسازی یک سوئیچ را با حفاظت جریان بیش از حد فیوز ترکیب می کند و پاسخ سریع به اتصال کوتاه و اضافه بار را تضمین می کند.

2-ایمن و قابل اعتماد: ظرفیت شکست بالا، ویژگی های محدود کننده جریان قوی و ویژگی های قفل مکانیکی ایمنی عملیاتی را افزایش می دهد.

3. تعمیر و نگهداری آسان: طراحی فیوز مدولار امکان تعویض سریع عناصر فیوز را پس از یک خطا، بدون نیاز به تغییر کل واحد فراهم می کند.

4. مقرون به صرفه: برای کاربردهای ولتاژ پایین مانند ترانسفورماتورهای روی پد مناسب است و عملکرد پایدار را با هزینه نسبتاً کم ارائه می دهد.

AC Three Phase Fuse Isolator Switch

پارامتر محصول:

جریان قاب A	جریان نامی فیوز (A)	حالت فیوز
63	10، 20، 30، 40، 50، 63	00C
160	63، 80، 100، 125، 160	0
250	160	0
250	200، 250	1
400	300، 315، 400	2
630	400، 500، 630	3

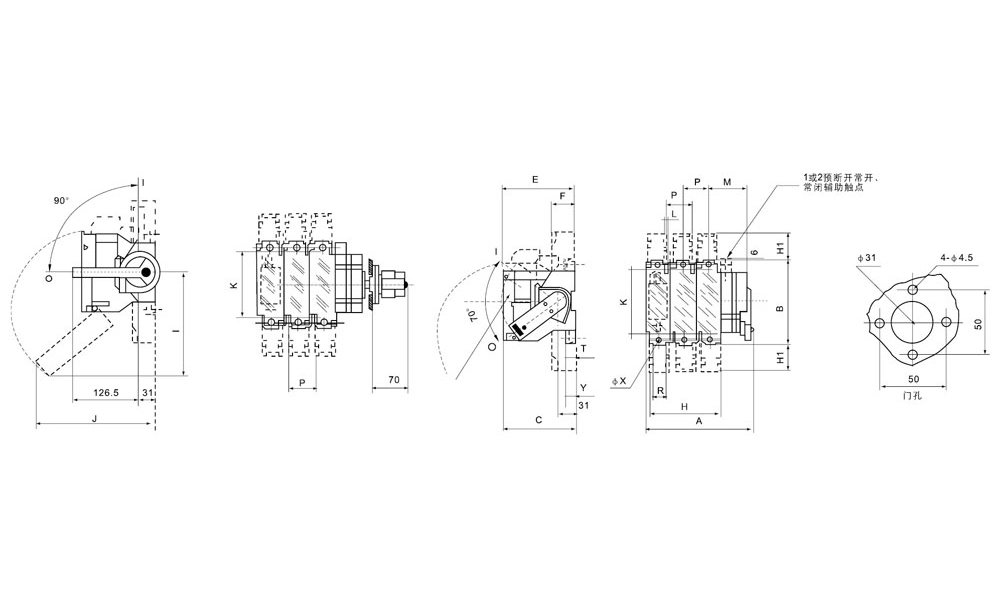

نوع جلو

تایپ کنید	اندازه فیوز	اندازه قاب و اندازه نصب
GLR-63 × 400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 تا 00 درجه سانتیگراد	152	118	20 تا 30	117				159	145	106	5.4	62.5	32
63A/4	0 تا 00 درجه سانتیگراد	184	118	20 تا 30	117				159	145	106	5.4	62.5	32
160A/3	0 تا 00	164	162	28 تا 30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0 تا 00	200	162	28 تا 30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28 تا 30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28 تا 30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28 تا 30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28 تا 30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

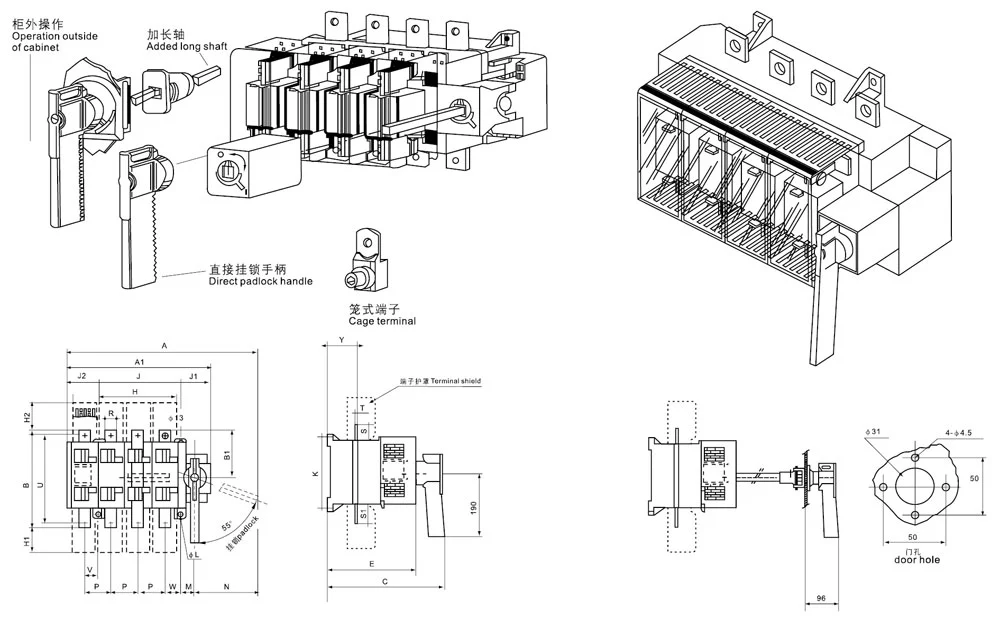

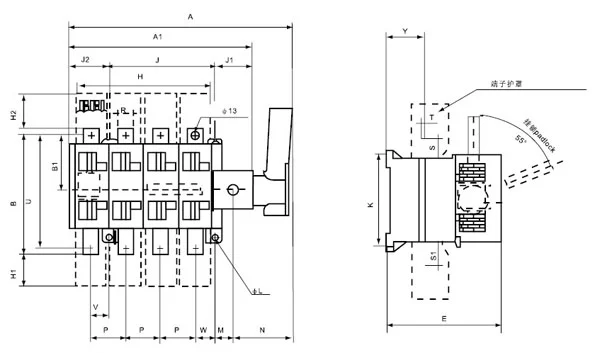

تایپ کنید	اندازه فیوز	اندازه قاب و اندازه نصب
GLR-400-630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

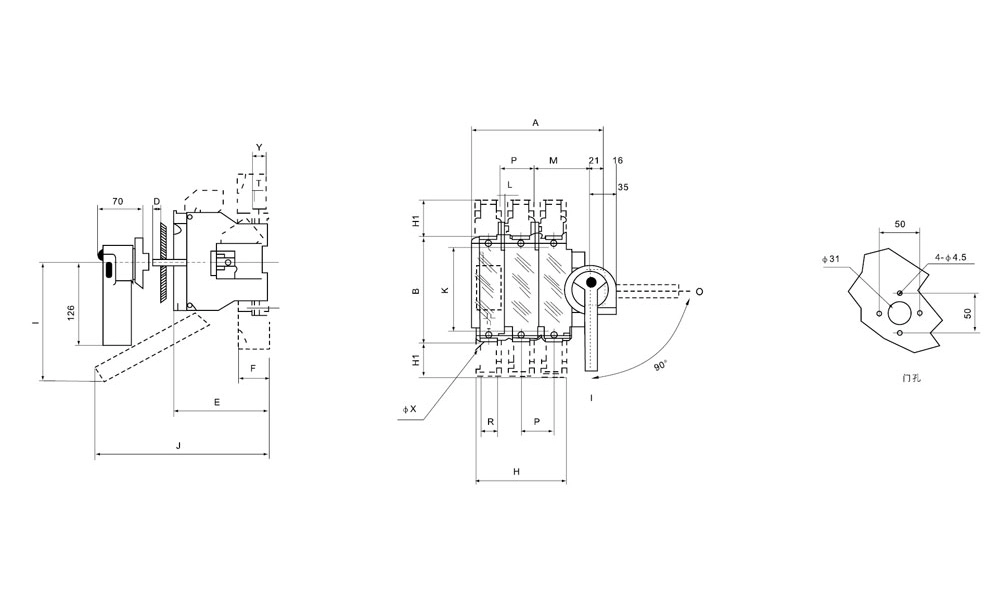

نوع کناری

تایپ کنید	اندازه فیوز	اندازه قاب و اندازه نصب
GLR-63 × 400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 تا 00 درجه سانتیگراد	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 تا 00 درجه سانتیگراد	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0 تا 00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0 تا 00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

تایپ کنید	اندازه فیوز	اندازه قاب و اندازه نصب
GLR-400-630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

تعمیر و نگهداری محصول:

س: فیوز در سوئیچ جداکننده فیوز سه فاز ac چگونه عمل می کند؟

الف: المنت فیوز زمانی که جریان از حد مجاز فراتر رود ذوب می شود و مدار را بلافاصله قطع می کند. این از کابل ها، ترانسفورماتورها و تجهیزات در برابر آسیب های ناشی از اضافه بار یا اتصال کوتاه محافظت می کند.

س: چه ویژگی های ایمنی در کلید جداکننده فیوز سه فاز ac گنجانده شده است؟

A: یک نقطه شکست قابل مشاهده واضح تضمین می کند که اپراتورها می توانند قطع شدن را ببینند. اینترلاک های مکانیکی از عملیات ناایمن جلوگیری می کنند و عنصر فیوز محافظت فوری از خطا را فراهم می کند.

س: تعمیر و نگهداری چقدر آسان است؟

A: تعمیر و نگهداری ساده است. ماژول فیوز قابل تعویض است، به این معنی که زمان خرابی حداقل است و قطعات یدکی در مقایسه با دستگاه های پیچیده تر ارزان هستند.
