سوئیچ جدا کننده 3 قطبی فیوز شده 100a

شرکت Wenzhou XiFa Electric Power Equipment Co., Ltd برای تولید یک سوئیچ جداکننده 3 قطبی ذوب شده با کیفیت بالا 100a دارای انتخاب مواد درجه یک و کنترل کیفیت دقیق است. در Wenzhou XiFa، هر سوئیچ جداکننده 3 قطبی ذوب شده 100a از مس با مقاومت کم برای کنتاکت ها و مواد عایق ضد شعله برای مسکن استفاده می کند. هر جزء از سوئیچ جداکننده 3 قطبی ذوب شده 100a با دقت انتخاب شده است تا از قابلیت اطمینان، دوام و عمر طولانی اطمینان حاصل شود. در Wenzhou XiFa، هر سوئیچ جداکننده 3 قطبی ذوب شده 100a تمام شده تحت بررسی های کیفی متعددی از جمله بازرسی بصری، اندازه گیری مقاومت تماس، تست مقاومت عایق، و تست های عملیات مکانیکی قرار می گیرد تا از عملکرد و ایمنی ثابت اطمینان حاصل شود.

ارسال استعلام

توضیحات محصول

سوئیچ جداکننده 3 قطبی ذوب شده 100a یک دستگاه ترکیبی است که فیوز، ایزولاتور و سوئیچ را در یک واحد ادغام می کند. در درجه اول برای قطع جریان در عملکرد عادی و قطع جریان تحت اتصال کوتاه و بار بیش از حد استفاده می شود. این نوع سوئیچ مزایایی مانند هزینه کم، عملکرد پایدار و سهولت تعمیر و نگهداری را ارائه می دهد، در حالی که از طریق عنصر فیوز خود، قابلیت حفاظت از مدار و نظارت از راه دور را نیز فراهم می کند.

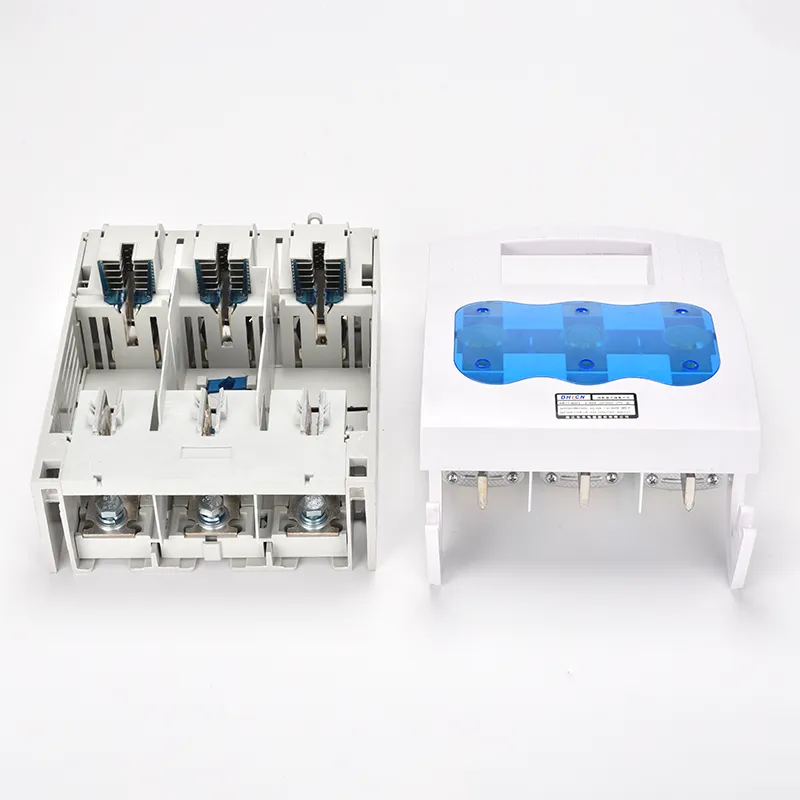

سوئیچ جداکننده 3 قطبی ذوب شده 100a با پایه نصب، کنتاکت های ثابت، کنتاکت های متحرک و یک تیغه لولایی ساخته شده است. هنگام بسته شدن، تیغه با پایانه های ثابت تماس می گیرد تا مسیر الکتریکی را تکمیل کند. در طرح های موجود، مونتاژ و جداسازی قطعات ممکن است دست و پا گیر باشد و تعویض فیوز به دلیل سازگاری محدود با مکانیسم اهرمی، اغلب به تنظیمات مکرر نیاز دارد.

طراحی بهبود یافته، پیچ‌های تنظیم الاستیک را با گیره‌های نگهدارنده U شکل جایگزین می‌کند و از تماس تمام سطح بین کنتاکت‌های متحرک و ثابت اطمینان می‌دهد. این باعث افزایش رسانایی و پایداری در حین کار می شود.

این دستگاه به دلیل قابلیت شکست انتخابی و خواص محدود کننده جریان عالی، برای استفاده در کارخانه ها، ساختمان های بزرگ مناسب است. در مقایسه با قطع کننده های مدار 3P 100A، سوئیچ جدا کننده 3 قطبی فیوز شده 100a هزینه های عملیاتی و نگهداری کمتری دارد، زیرا خطاها معمولاً فقط به تعویض فیوز نیاز دارند.

فناوری ثبت اختراع دارای یک مکانیسم جلوگیری از قوس است که ناحیه تماس را بزرگ می کند و قوس در حین کار را حذف می کند و مسائل ایمنی مرتبط با تماس شل در طرح های سنتی را برطرف می کند. هنگام طراحی یک سیستم توزیع ولتاژ پایین، انتخاب مناسب سوئیچ باید هم دسته مدیریت پرسنل و هم سناریوی کاربردی مورد نظر را در نظر بگیرد.

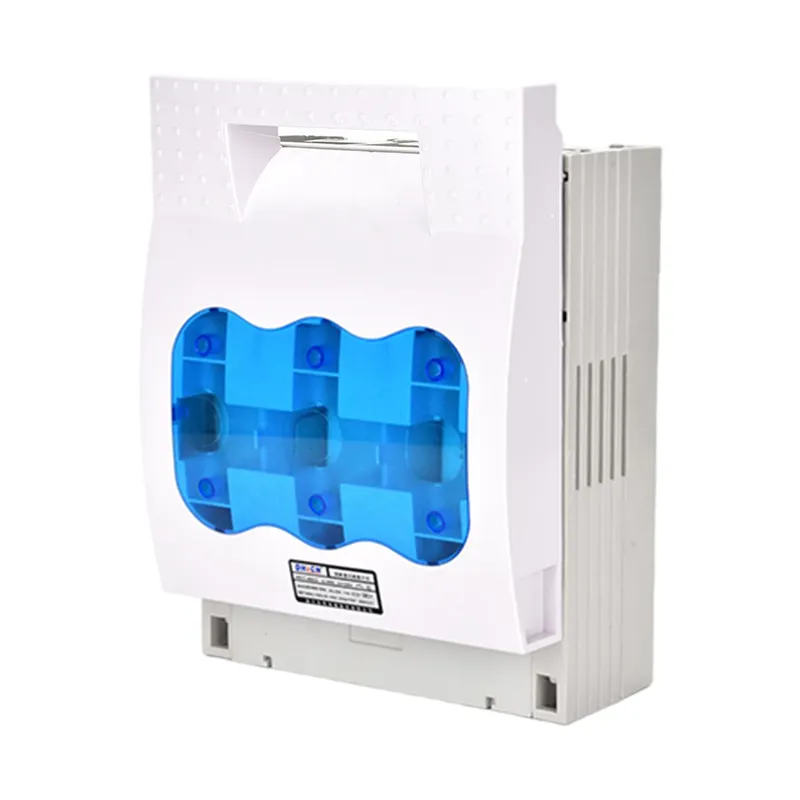

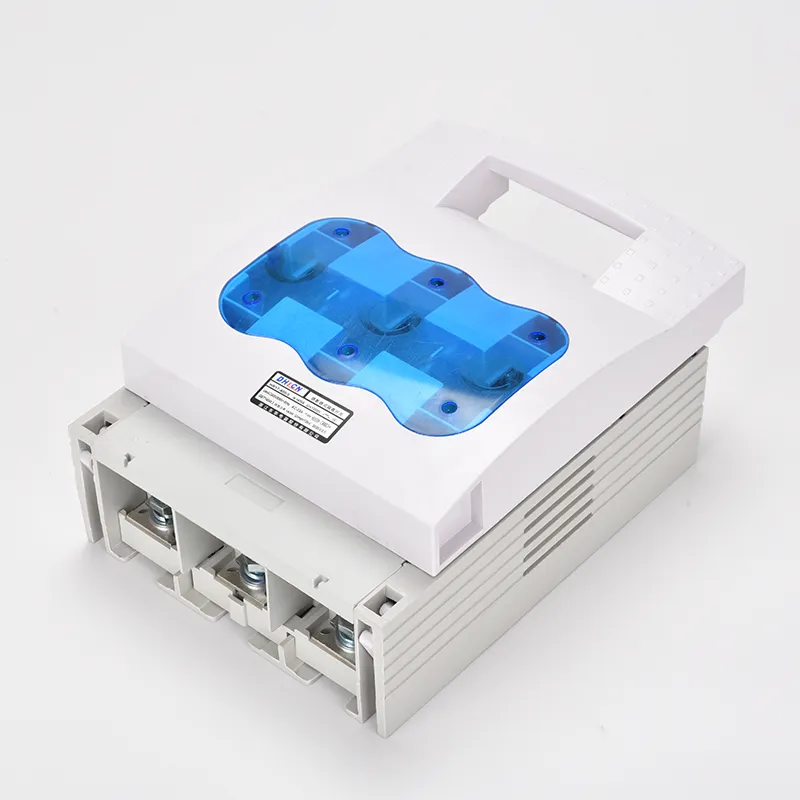

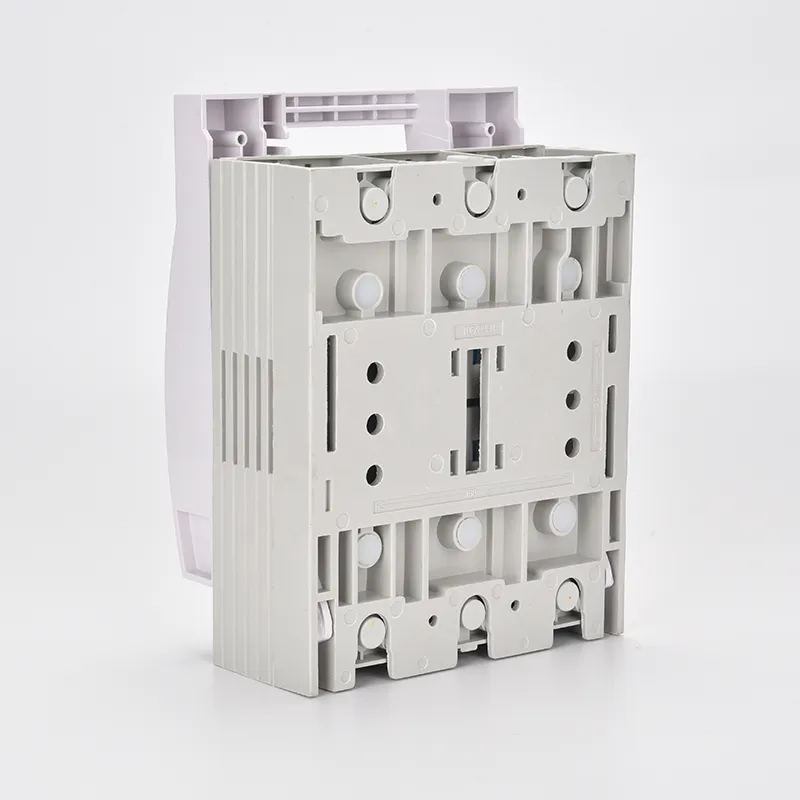

100a Fused 3 Pole Isolator Switch

پارامتر محصول:

نوع فیوز	0			1			2			3
فرکانس	50 هرتز			50 هرتز			50 هرتز			50 هرتز
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
رابط کاربری (V)	800			800			800			800
در (الف)	160			250			400			630
آن (الف)	160			250			400			630
استفاده	AC-21B (690V)			AC-21B (690V)			AC-21B (690V)			AC-21B (690V)
	AC-22B (500 ولت)			AC-22B (500 ولت)			AC-22B (500 ولت)			AC-22B (500 ولت)
	AC-23B (400 ولت)			AC-23B (400 ولت)			AC-23B (400 ولت)			AC-23B (400 ولت)
ایجاد ظرفیت	725 ولت، 240 آمپر			725 ولت، 375 آمپر			725 ولت، 600 آمپر			725 ولت، 945 آمپر
	525 ولت، 480 آمپر			525 ولت، 750 آمپر			525 ولت، 1200 آمپر			525 ولت، 1890 آمپر
	420 ولت، 160 آمپر			420 ولت، 250 آمپر			420 ولت، 400 آمپر			420 ولت، 6300 آمپر
ظرفیت شکستن	725 ولت، 240 آمپر			725 ولت، 375 آمپر			725 ولت، 600 آمپر			725 ولت، 945 آمپر
	525 ولت، 480 آمپر			525 ولت، 750 آمپر			525 ولت، 1200 آمپر			525 ولت، 1890 آمپر
	420 ولت، 1280 آمپر			420 ولت، 2000 آمپر			420 ولت، 3200 آمپر			420 ولت، 5040 آمپر
ICS (kA)	50	100	100	50	100	100	50	100	100	50	100	100
اتلاف قدرت فیوز (W)	12			23			34			48

آن (الف)	نوع فیوز	در فیوز (A)
160	0	4، 6، 10، 16، 20، 25، 32، 35، 40، 50، 63، 80، 100، 125، 160
250	1	80، 100، 125، 160، 200، 224، 250
400	2	125، 160، 200، 224، 250، 300، 315، 355، 400
630	3	315، 355، 400، 425، 500، 630

تایپ کنید	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

شماره حالت		ابعاد چشم انداز (میلی متر)				ابعاد نصب (میلی متر)
شماره حالت		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

سوالات متداول محصول:

س: چگونه می توانم یک سوئیچ جداکننده 3 قطبی ذوب شده 100a را نگهداری کنم؟

پاسخ: بازرسی منظم توصیه می شود. این شامل بررسی و تمیز کردن سطوح تماس، تعویض فیوزها در هنگام سوختن، سفت کردن پیچ های ترمینال و اطمینان از حرکت آزادانه مکانیزم کار می شود. نگهداری مناسب عمر سرویس را افزایش می دهد و عملکرد قابل اعتماد را تضمین می کند.

س: آیا می توان دستگیره سوئیچ جداکننده 3 قطبی ذوب شده 100a را قفل کرد؟

ج: بله. بسیاری از مدل‌ها دارای دستگیره‌های قابل قفل هستند که به اپراتورها اجازه می‌دهد سوئیچ را در وضعیت «OFF» در حین تعمیر قفل کنند و از برق‌گیری مجدد تصادفی جلوگیری کنند.

س: مزایای کلیدی انتخاب سوئیچ ایزولاتور ذوب شده چیست؟

A: یک سوئیچ جداکننده 3 قطبی ذوب شده 100a یک نقطه قطع واضح برای ایمنی فراهم می کند، حفاظت مدار را از طریق فیوزها یکپارچه می کند، فضای نصب را با طراحی فشرده ذخیره می کند و برای طیف گسترده ای از کاربردهای ولتاژ پایین مناسب است.
