سوئیچ جدا کننده 4 قطب 100 آمپر

Wenzhou XiFa Electric Power Equipment Co., Ltd یک کارخانه قابل اعتماد برای تولید کلیدهای جداکننده 4 قطبی 100 آمپری است. این شرکت از رزین اپوکسی یا پلاستیک ترموست به عنوان ماده عایق استفاده می کند تا عایق موثری بین قطعات رسانا ایجاد کند و از اتصال کوتاه فاز به فاز جلوگیری کند. و این تماس می تواند مس با رسانایی بالا یا آلیاژ مس با اندود نقره باشد تا اتصال و قطع مطمئن مدار را تضمین کند، با آبکاری نقره که مقاومت، گرمایش و اکسیداسیون را کاهش می دهد. علاوه بر این، برای هر سوئیچ ایزولاتور 100 آمپری 4 قطبی فروخته شده، تیم فنی در عرض 24 ساعت به سؤالات مشتریان پاسخ خواهد داد.

ارسال استعلام

توضیحات محصول

کلید ایزولاتور 4 قطبی 100 آمپری یک وسیله سوئیچینگ الکتریکی است که برای قطع مدارها و قطع منبع تغذیه طراحی شده است. از چهار قطب مجزا شامل دو پایانه ورودی و دو پایانه خروجی تشکیل شده است. سوئیچ ایزولاتور 4 قطبی 100 آمپر با ارائه یک قطع قابل اطمینان، ایمنی پرسنل و تجهیزات را تضمین می کند.

کلید ایزولاتور 4 قطب 100 آمپر معمولاً از سه قسمت اصلی تشکیل شده است: محفظه، مکانیسم عملکرد و اجزای الکتریکی. محفظه از مواد عایق برای جلوگیری از نشت جریان و شوک الکتریکی ساخته شده است. مکانیسم عملکرد اجازه می دهد تا کلید به صورت دستی باز یا بسته شود، در حالی که اجزای الکتریکی شامل قطب ها، پایانه های اتصال و سایر عناصر رسانا هستند.

کاربردهای رایج سوئیچ ایزولاتور 4 قطبی 100 آمپر:

1. سیستم های برق: به طور گسترده در پست ها و شبکه های توزیع استفاده می شود، سوئیچ جدا کننده 4 قطب 100 آمپر جریان برق را قطع یا تغییر مسیر می دهد و به حفظ عملکرد ایمن و پایدار شبکه کمک می کند.

2. تاسیسات صنعتی: در سیستم های کنترل ماشین آلات و اتوماسیون استفاده می شود، سوئیچ ایزولاتور 4 قطبی 100 آمپر، قطع ایمن برق را در حین تعمیر و نگهداری فراهم می کند و از حفاظت کارگر و تجهیزات اطمینان می دهد.

3. سیستم های حمل و نقل: در راه آهن، مترو و سایر زیرساخت های حمل و نقل، سوئیچ برای جداسازی مدارهای الکتریکی، ایمن سازی ایمنی برای مسافران، کارکنان و تجهیزات استفاده می شود.

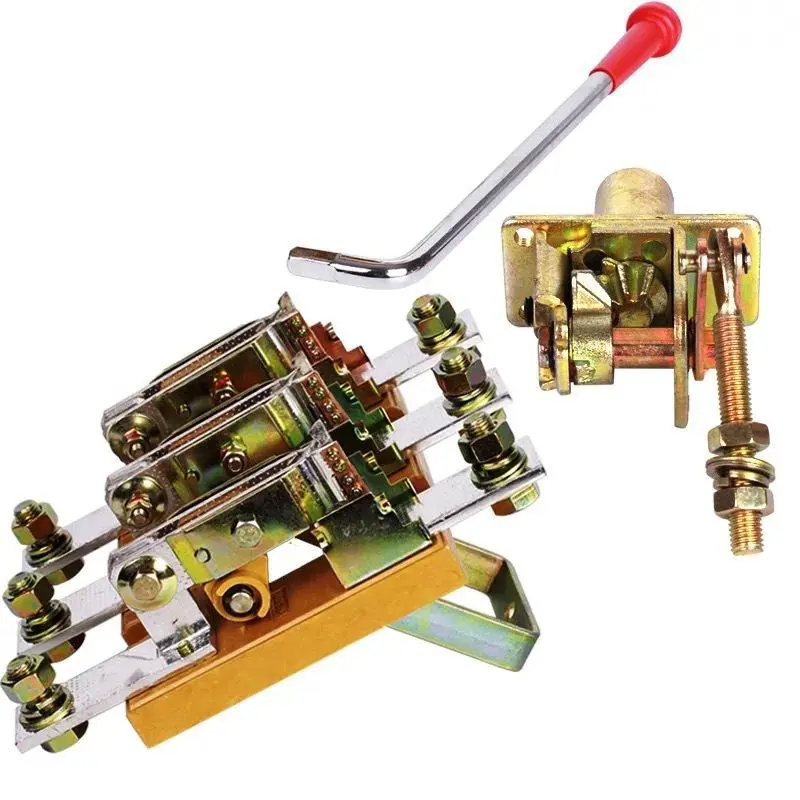

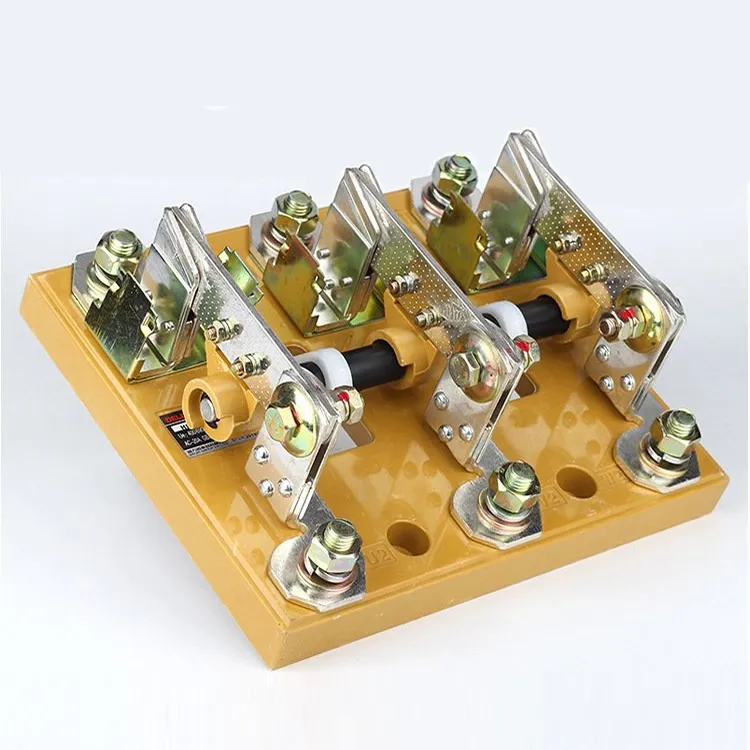

100 Amp 4 Pole Isolator Switch

پارامتر تولید:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
رابط کاربری (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قدرت دی الکتریک (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
جریان کاری le(A)
400 ولت AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 ولت AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 ولت AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 ولت AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 ولت AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 ولت AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 ولت DC21	125	160	200	250	315	400	500	630
220 ولت DC22	125	160	200	250	315	400	400	500
220 ولت DC23	125	125	160	200
440 ولت DC21	100	125	160	200	315	400	400	500
440 ولت DC22	100	125	160	200	315	400	400	500
440 ولت DC23	100	125	160	200
قدرت موتور (KW)
400 ولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 ولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
ساخت و شکستن ظرفیت
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (مقدار اوج KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
عمر مکانیکی (بار)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
عمر الکتریکی (زمان)
Ue=660V جریان نامی le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کیلوگرم)
3 قطب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 قطب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
گشتاور عملیاتی (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

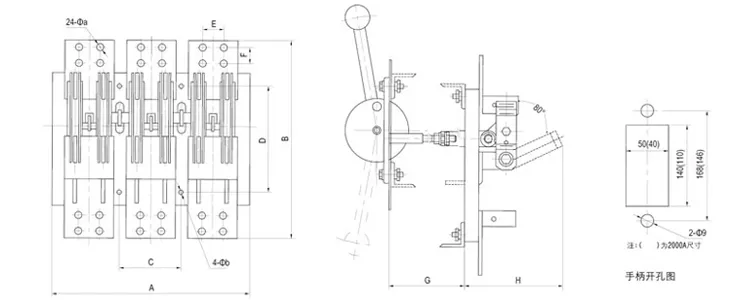

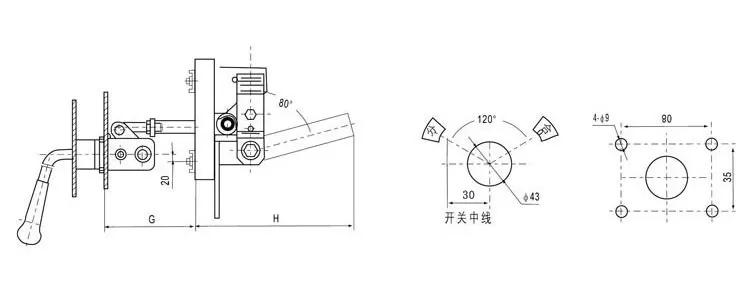

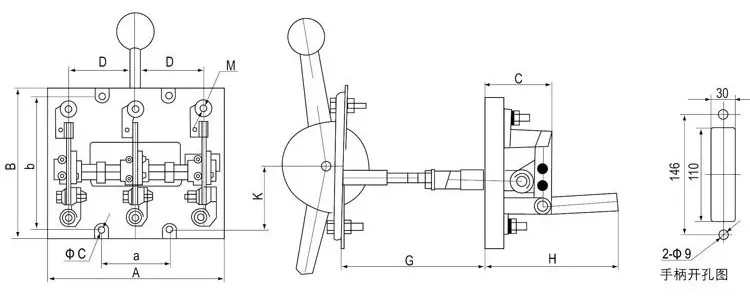

تایپ کنید		اندازه قاب (میلی متر)						اندازه نصب (میلی متر)
تایپ کنید		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

تایپ کنید	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

سوالات متداول تولید:

س: سوئیچ ایزولاتور 4 قطبی 100 آمپر چیست؟

A: این یک کلید دستی است که برای جدا کردن ایمن یک سیستم چهار سیمه، معمولاً سه فاز به علاوه خنثی، از منبع تغذیه طراحی شده است. با سرعت 100 آمپر، نقطه ایزوله قابل مشاهده و قابل اعتمادی را برای اهداف تعمیر و نگهداری و ایمنی فراهم می کند.

سوال: کلید ایزولاتور 4 قطبی 100 آمپری با کلید ایزولاتور 3 قطبی 100 آمپری چه تفاوتی دارد؟

A: جداکننده 3 قطبی فقط خطوط سه فاز را قطع می کند. جداکننده 4 قطبی سه فاز و نول را به طور همزمان قطع می کند و از ایزولاسیون کامل مدار اطمینان می دهد. این امر خطر جریان باقیمانده را کاهش می دهد و ایمنی بالاتری را در کاربردهای خاص ایجاد می کند.

س: مزایای اصلی استفاده از کلید ایزولاتور 4 قطبی 100A چیست؟

A: مزایای کلیدی شامل قطع کامل فازها و نول، طراحی فشرده که باعث صرفه جویی در فضا، سهولت نصب و قابلیت اطمینان بالا می شود. این یک نقطه شکست واضح و قابل مشاهده است که ایمنی را در طول تعمیر و نگهداری افزایش می دهد.
