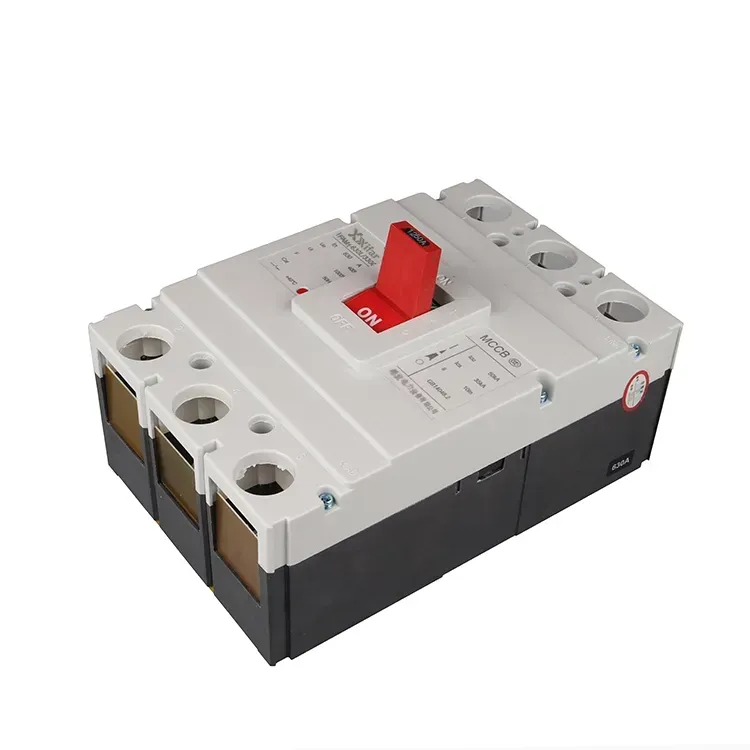

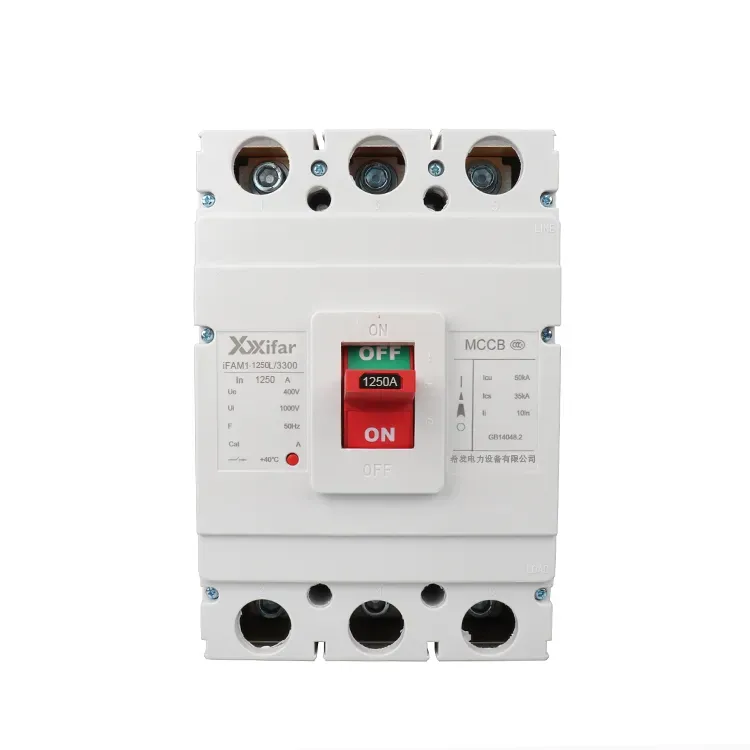

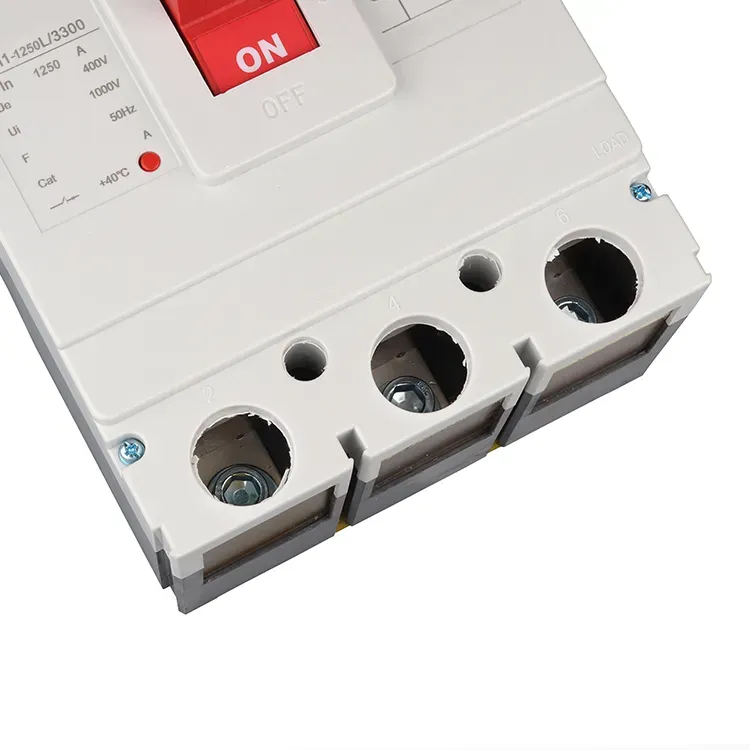

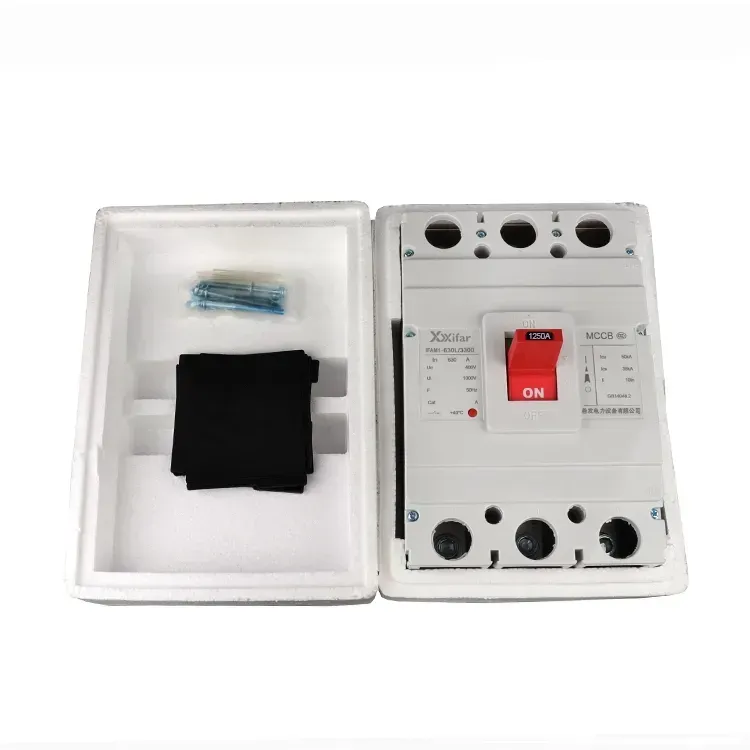

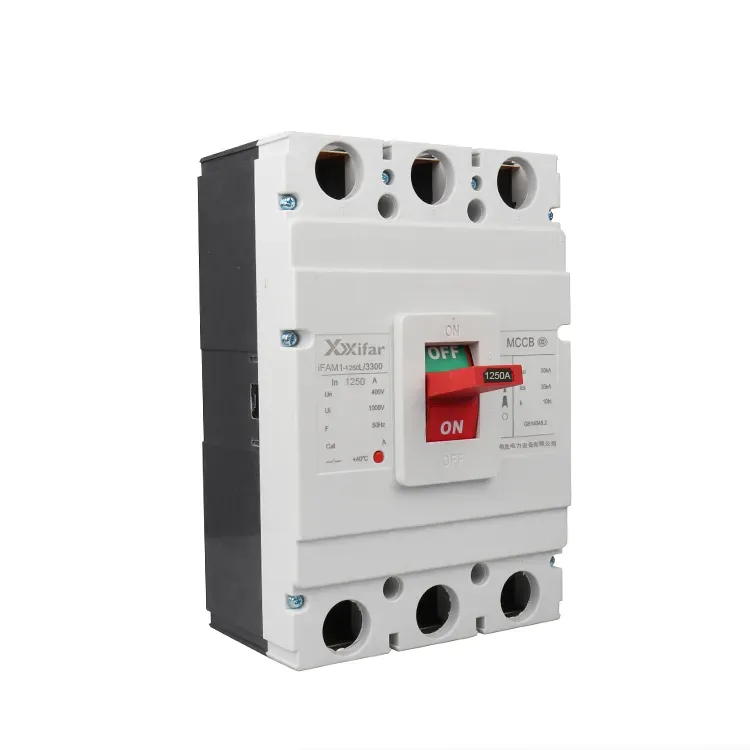

مدار شکن 1250 آمپر 3 قطب 600 ولت مک سی بی

قطع کننده مدار 3 قطبی 600 ولت mccb 1250 آمپری عمدتاً از سه بخش اصلی تشکیل شده است که عبارتند از سیستم تماس، سیستم خاموش کننده قوس و واحدهای سفر. این واحدهای تریپ عملکردهای حفاظتی مختلفی از جمله حفاظت از جریان بیش از حد، حفاظت تحت ولتاژ، حفاظت حرارتی و قطع شنت را ارائه می دهند. قطع کننده مدار 3 قطب 600 ولت mccb 1250 آمپر به صورت دستی یا توسط راننده موتوردار بسته می شود. هنگامی که کنتاکت ها بسته می شوند، توسط یک مکانیسم بدون سفر در موقعیت خود قرار می گیرند. هنگامی که یک خطا رخ می دهد، واحد تریپ مربوطه مکانیسم را فعال می کند، قفل را آزاد می کند و باعث می شود که قطع کننده مدار 3 قطب 600 ولت mccb 1250 آمپر به طور خودکار خاموش شود و در نتیجه از مدار محافظت شود.

1. واحد تریپ شانت

شنت تریپ برای عملیات کنترل از راه دور استفاده می شود. این اجازه می دهد تا مدار از طریق یک قطع کننده مدار 3 قطبی 600 ولت mccb 1250 آمپری از راه دور باز شود.

2. بیش از واحد سفر فعلی

این دستگاه در برابر اتصال کوتاه و جریان بیش از حد محافظت می کند. هنگامی که جریان از مقدار از پیش تعیین شده فراتر رود، نیروی الکترومغناطیسی تولید شده توسط واحد تریپ، قفل را آزاد می کند. سپس تماس متحرک تحت نیروی فنر به سرعت جدا می شود و مدار را قطع می کند.

3. واحد تریپ تحت ولتاژ

این دستگاه در برابر افت ولتاژ محافظت می کند. سیم‌پیچ آن مستقیماً به منبع تغذیه متصل است و در شرایط عادی روشن می‌ماند، که به قطع کننده مدار 1250 آمپر 3 قطب 600 ولت mccb اجازه می‌دهد بسته بماند. هنگامی که منبع تغذیه قطع شود یا ولتاژ به طور قابل توجهی کاهش یابد، نیروی مغناطیسی ضعیف شده و از نیروی فنر کمتر می شود. سپس فنر هسته متحرک را به حرکت در می‌آورد و قفل را آزاد می‌کند و باعث می‌شود که کلید مدار 1250 آمپر 3 قطب 600 ولت mccb از کار بیفتد.

4. واحد سفر حرارتی

هنگامی که یک جریان اضافه بار از طریق قطع کننده مدار 1250 آمپری 3 قطبی 600 ولت mccb می گذرد، نوار دو فلزی داخل واحد تریپ حرارتی در اثر جریان گرم می شود. از آنجایی که این دو فلز دارای ضرایب انبساط متفاوتی هستند، هنگام گرم شدن با سرعت های متفاوتی خم می شوند. این تغییر شکل مکانیزم قطع را فشار می دهد و باعث می شود که مدار شکن 3 قطبی 1250 آمپری MCCB قالبی باز شود و مدار را قطع کند.

پارامتر قطع کننده مدار 1250 آمپر 3 قطب 600 ولت mccb:
