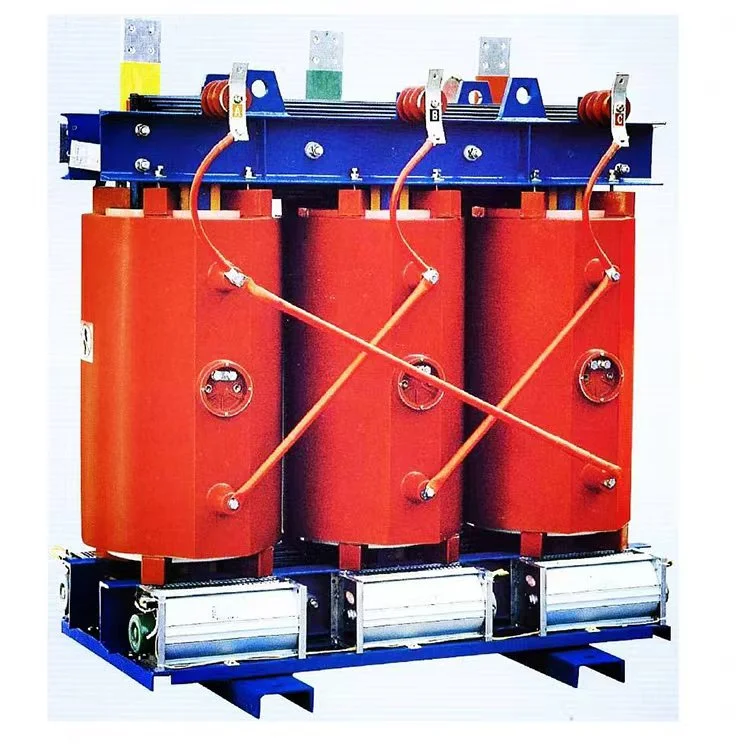

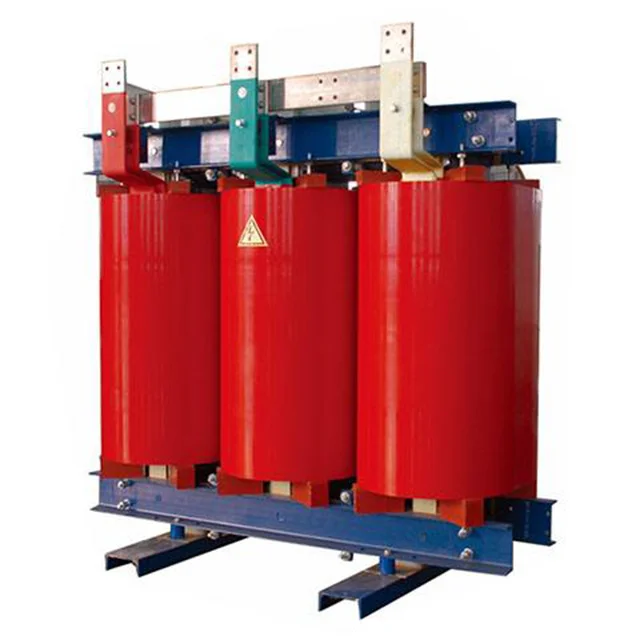

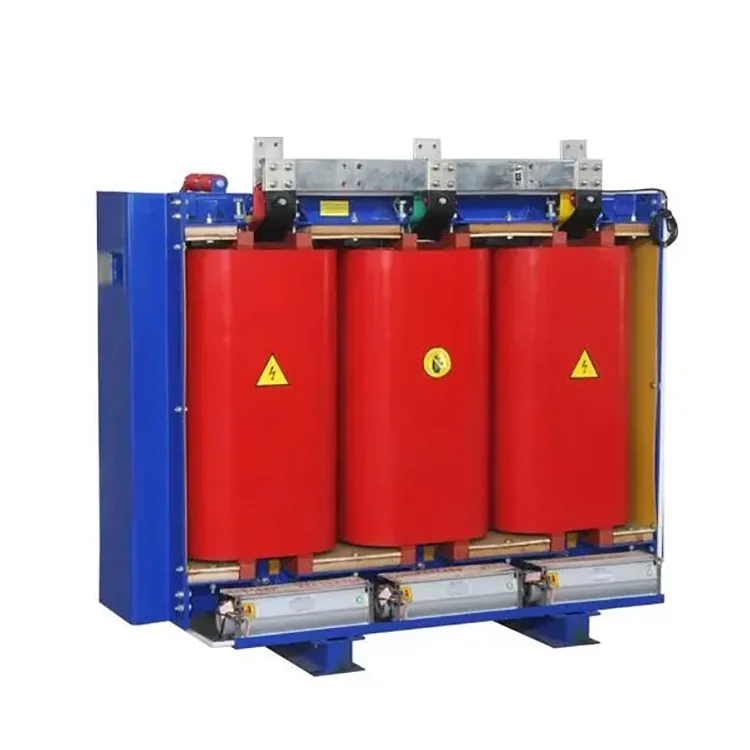

ترانسفورماتور برق 25kv 2500 Kva 3 فاز نوع خشک

Wenzhou Xifa Electrical Equipment Co., Ltd.، یک کارخانه منبع اصلی است که متخصص در تولید ترانسفورماتورهای غوطه ور در روغن و نوع خشک است. ترانسفورماتور 3 فاز خشک 25kv 2500 kva ما، نیروی کار توزیع ولتاژ متوسط مدرن است. ایمنی آتش سوزی، انطباق با محیط زیست، و مرکز داده های بزرگ، مراکز داده صنعتی و قوی را ارائه می دهد.

ارسال استعلام

توضیحات محصول

هنگامی که یک ترانسفورماتور 3 فاز خشک 25kv 2500 kva در حال کار است، جریان در سیم پیچ الکترومغناطیسی یک میدان مغناطیسی ایجاد می کند که یک شار مغناطیسی متناوب طبیعی ایجاد می کند. این شار مغناطیسی در حال تغییر، نیروی الکتروموتور EMF را در هسته آهنی القا می کند. EMF القایی در هسته آهنی در صفحه عمود بر جهت شار مغناطیسی گردش می کند و بنابراین جریان گردابی نامیده می شود. تلفات جریان گردابی نیز باعث گرم شدن هسته آهنی می شود.

هسته آهنی ترانسفورماتور برق 3 فاز 2500 kva 2500 kva عمدتاً از مواد فرومغناطیسی ساخته شده است. در عمل، ترانسفورماتورها همیشه تحت شرایط جریان متناوب کار می کنند و تلفات توان نه تنها در مقاومت سیم پیچ ها بلکه در هسته آهنی که در معرض میدان مغناطیسی متناوب قرار می گیرد نیز رخ می دهد. از دست دادن توان در هسته آهنی به طور کلی به عنوان "اتلاف هسته" نامیده می شود که توسط دو عامل "افت هیسترزیس" و "افت جریان گردابی" ایجاد می شود.

از دست دادن هیسترزیس نوعی از دست دادن هسته است که در حین مغناطش شدن هسته آهنی به دلیل وجود هیسترزیس رخ می دهد. بزرگی این تلفات با ناحیه محصور شده توسط حلقه پسماند ماده متناسب است. فولاد سیلیکونی دارای یک حلقه پسماند باریک است و هنگامی که به عنوان هسته ترانسفورماتور استفاده می شود، افت پسماند کمتری را نشان می دهد و به طور قابل توجهی اثر گرمایش را کاهش می دهد. هسته های چند لایه می توانند نوع دیگری از اتلاف هسته را کاهش دهند.

برای کاهش تلفات جریان گردابی، هسته ترانسفورماتور قدرت 3 فاز 2500 kva 2500 kva از صفحات فرومغناطیسی ساخته شده است که از یکدیگر عایق هستند. این جریان‌های گردابی را وادار می‌کند تا در مسیرهای باریک با سطح مقطع کوچک‌تر جریان داشته باشند، در نتیجه مقاومت در امتداد مسیرهای جریان گردابی افزایش می‌یابد. علاوه بر این، محتوای سیلیکون در فولاد مقاومت الکتریکی مواد را افزایش می‌دهد و به کاهش جریان‌های گردابی کمک می‌کند.

هسته آهنی جزء حیاتی یک ترانسفورماتور قدرت 25kv 2500 kva 3 فاز خشک است. نقش قدرتمندی در تنظیم ولتاژ و جریان دارد. ترانسفورماتور برق 3 فاز 25kv 2500 kva دارای مزایای بسیاری است. پس از گنجاندن هسته آهنی، پایداری و عملکرد ولتاژ و جریان افزایش می یابد و ویژگی های کلی ترانسفورماتور به طور کامل بهبود می یابد.

25kv 2500 Kva 3 Phase Dry Type Power Transformer

پارامترهای محصول:

نام	ترانسفورماتور 3 فاز خشک 25kv 2500 kva
ظرفیت رتبه بندی شده	2500kva
ولتاژ اولیه	25 کیلو ولت
ولتاژ ثانویه	0.4/0.415 kV
مواد عایق	رزین ریخته گری
گروه برداری	Dyn11 Yyn0
تلفات بدون بار (P0)	بر اساس نیاز مشتری
کاهش بار (Pk) @ 120 درجه سانتی گراد	بر اساس نیاز مشتری
ولتاژ امپدانس (بریتانیا)	6%
کلاس عایق	کلاس F یا H
روش خنک کننده	ONAF ONAF
ترشح جزئی	کمتر از 10 عدد
