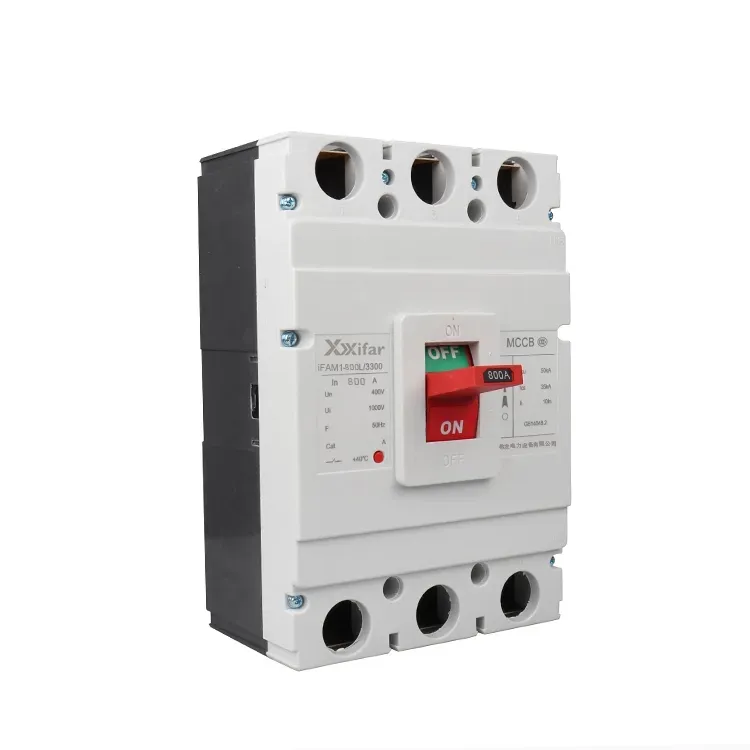

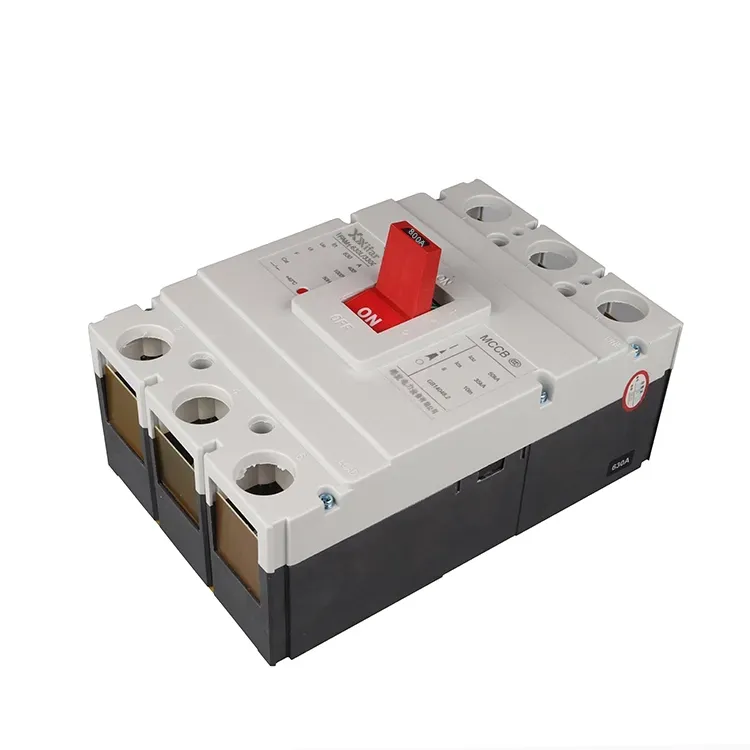

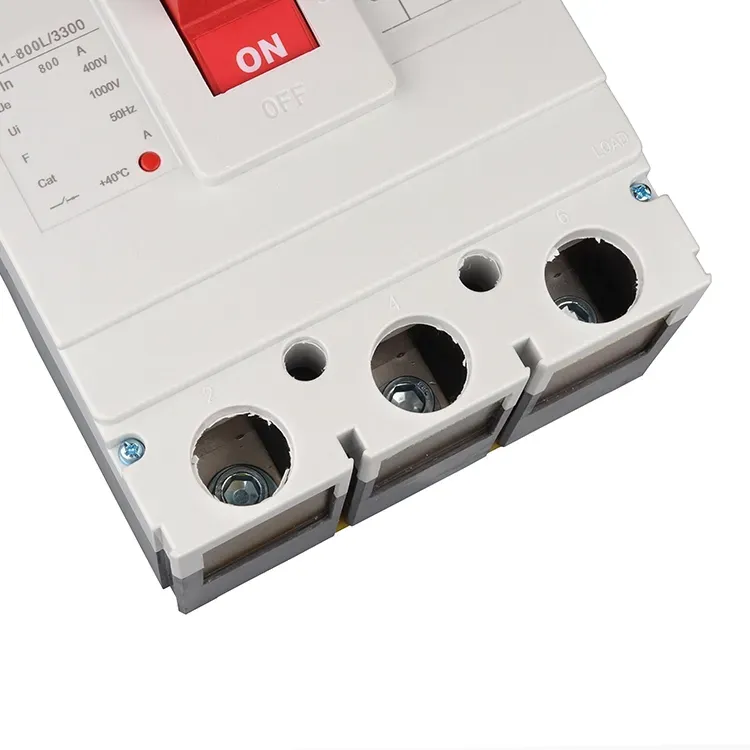

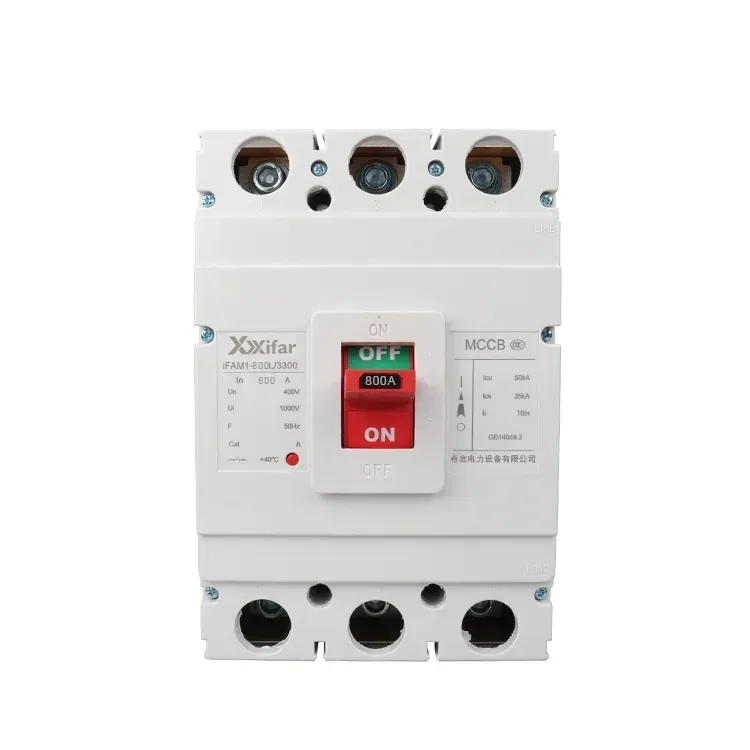

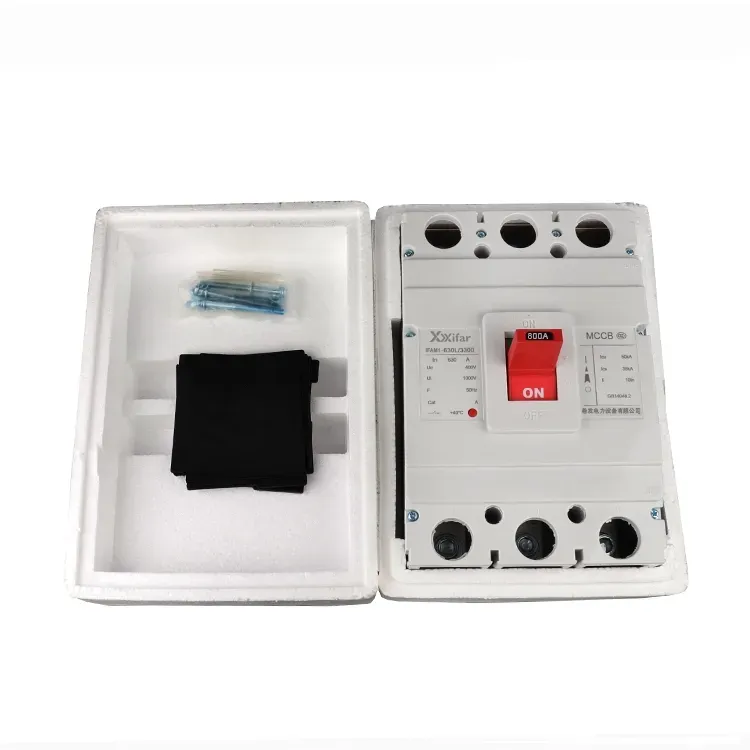

قطع کننده مدار عایق 400 ولتی 800a MCCB یک نوع قطع کننده مدار ولتاژ پایین است که دارای یک محفظه عایق قالبی با عایق هوا است. این به طور گسترده در سیستم های توزیع برق برای قطع یا جداسازی جریان های عادی و همچنین جریان های خطا در محدوده نامی استفاده می شود که ایمنی خطوط و تجهیزات الکتریکی را تضمین می کند. ساختار داخلی یک قطع کننده مدار عایق 400 ولت 800a MCCB معمولاً شامل کنتاکتهای متحرک و ثابت، مکانیزم عملیاتی، و واحدهای حرکتی مانند رهاکنندههای حرارتی و مغناطیسی است. این قطعات مدار شکن عایق 400 ولتی 800a را قادر میسازند تا تاخیر طولانی مدت و حفاظت آنی را فراهم کنند. انواع سفرهای معمولی مدار شکن عایقدار قالبگیری شده 400 ولتی 800 a شامل فقط مغناطیسی، مغناطیسی حرارتی و الکترونیکی است.
قطع کننده مدار عایق 400 ولت 800 a MCCB بین کلیدهای مدار مینیاتوری که MCB نیز نامیده می شود و مدار شکن هوا که ACB نامیده می شود، از نظر ظرفیت و کاربرد قرار گرفته است. قطع کننده مدار عایق 400 ولتی معمولاً محدوده جریانی از 10 آمپر تا 1600 آمپر را پوشش می دهد. با واحدهای تریپ مغناطیسی یا الکترونیکی حرارتی که در یک کیس قالبی محصور شده اند، برای حفاظت و کنترل در سطوح مختلف یک سیستم قدرت توزیع ولتاژ پایین مناسب است.
واحدهای تراش مغناطیسی حرارتی یک عنصر دو فلزی را برای حفاظت اضافه بار با یک مکانیسم مغناطیسی برای حفاظت از اتصال کوتاه ترکیب می کنند. از سوی دیگر، یونیتهای سفر الکترونیکی امکان تنظیم دقیقتر تنظیمات حفاظتی را، معمولاً در محدوده تحمل 10 تا 20 درصد، فراهم میکنند. آنها به ویژه در مدارهای موتوری مفید هستند که در آن مدار شکن مدار عایقشده قالبگیری شده 400 ولت 800 a MCCB باید از جریانهای هجومی بالا عبور کند و سطوح پیکاپ مغناطیسی اغلب بالای ده برابر جریان نامی تنظیم میشود.
قطع کننده مدار 400v 800a قالبگیری شده MCCB میتواند بهعنوان تغذیه کننده در سیستمهای توزیع اولیه، ثانویه یا ثالث استفاده شود و همچنین بهعنوان قطع کننده ورودی در سطوح ثانویه و ثالثی مناسب است. ظرفیت قطع اتصال کوتاه نهایی آنها، که معمولاً بین 36 کیلو آمپر تا 120 کیلو آمپر است، به طور قابل توجهی بالاتر از مدار شکن های مینیاتوری است که معمولا بین 6 کیلو آمپر تا 10 کیلو آمپر است.
عوامل کلیدی در انتخاب یک MCCB شامل اندازه فریم و جریان نامی مانند 100A یا 250A، تنظیمات واحد سفر، مانند Ir = 1.2In یا 5In، ظرفیت شکست، و ویژگیهای منحنی سفر مورد نیاز، مانند عملکردهای طولانی مدت و تاخیر زمانی کوتاه است.
مدار شکنهای مدار عایقدار 400 ولتی 800a دارای ساختار نسبتاً ساده اما دقت پایینتری با تلورانسهایی در حدود 20 ± هستند. واحدهای تراش الکترونیکی، که اغلب بر اساس سنجش سیمپیچ روگوفسکی هستند، دقت و جبران دما بهبود یافتهای را ارائه میدهند، که باعث میشود مدار شکنهای عایقدار قالبگیری شده 400 ولت 800 a برای مدارهای حیاتی یا برنامههایی که نیاز به هماهنگی انتخابی دارند، مناسبتر باشند.
|
جریان رتبه بندی فریم |
800 |
|
جریان کاری رتبهبندی شده |
630A; 700A; 800A |
|
تعداد لهستانی ها |
3 قطب; 3 قطب + خنثی؛ 4 قطب |
|
فرکانس |
50 یا 60 هرتز |
|
ولتاژ کاری نامی |
400 ولت; 415 ولت; 660 ولت; 690 V |
|
ولتاژ عایق نامی |
800 ولت یا 1000 ولت |
|
حداکثر ظرفیت قطع اتصال کوتاه |
50 کیلو آمپر؛ 75 کیلو آمپر |
|
ظرفیت قطع اتصال کوتاه سرویس |
35 کیلو آمپر؛ 50 کیلو آمپر |
|
عمر خدمات مکانیکی |
10000 بار |
|
عمر خدمات برق |
2000 بار |
|
فاصله قوس |
≤100 میلی متر |
