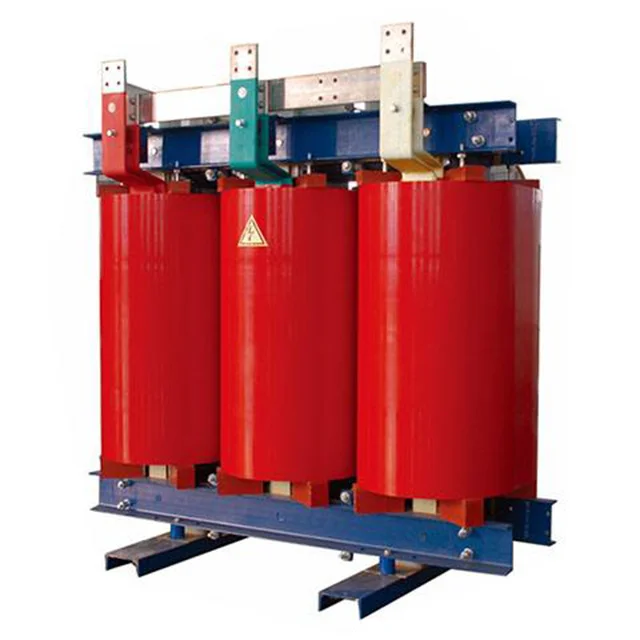

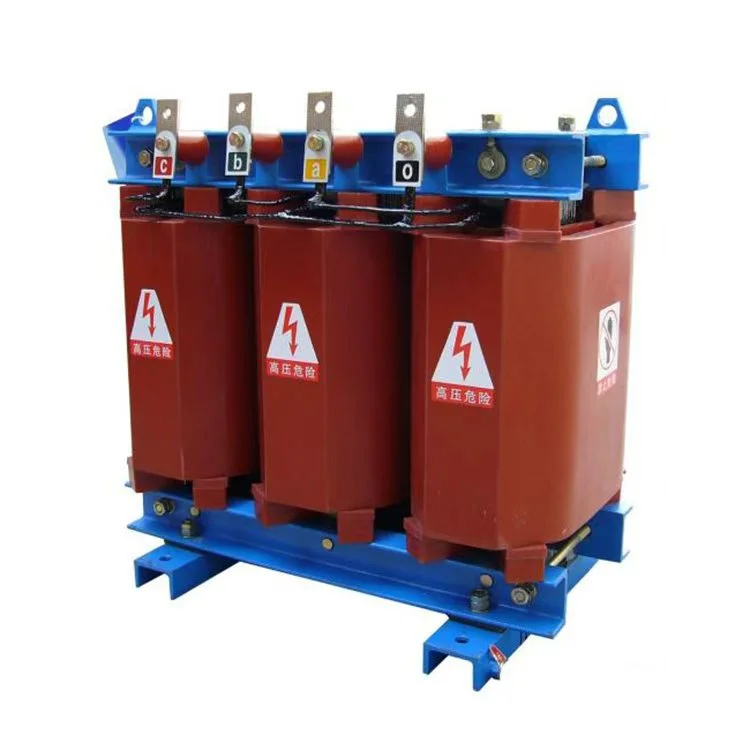

ترانسفورماتور توزیع 500kva 11kv نوع خشک Nltc

چه در شهرها، کارخانه‌ها، نیروگاه‌های انرژی جدید، یا مناطق روستایی، هر جا که نیاز به کاهش ایمن و پایدار انرژی الکتریکی از شبکه ولتاژ متوسط و توزیع آن بین کاربران نهایی وجود داشته باشد، تقریباً همیشه ترانسفورماتورهای 11 کیلوولت را خواهید دید. با کیفیت بالا و قیمت مناسب

ارسال استعلام

توضیحات محصول

با توجه به تقاضای رو به رشد جهانی برق، ترانسفورماتور توزیع nltc نوع خشک 500kva 11kv به طور گسترده در مناطقی مانند شبکه های برق روستایی، صنعت، تجارت، انرژی های نو و تاسیسات عمومی استفاده می شود. قابلیت اطمینان بالای آنها از طریق عملیات در بیش از 50 کشور و منطقه در سراسر جهان تایید شده است. آنها به کشورها و مناطقی از جمله تانزانیا، زیمباوه، غنا، آفریقای جنوبی، کنیا، زامبیا و سایرین فروخته شده اند.

ویژگی های ساختاری ترانسفورماتور توزیع nltc نوع خشک 500kva 11kv:

سیم‌پیچ‌ها: سیم‌پیچ‌ها با هادی‌های مسی، اعم از سیم‌پیچیده یا فویل زخمی، با فایبرگلاس تقویت می‌شوند و با استفاده از فرآیندهای خشک‌کردن خلاء و گاززدایی، کاملاً با رزین اپوکسی بدون پرکننده، ریخته‌گری می‌شوند. این منجر به استحکام مکانیکی بالا، قابلیت مقاومت در برابر اتصال کوتاه قوی و مقاومت ضربه ای عالی می شود.

سیم‌پیچ‌های ولتاژ بالا: پایانه‌های شروع و پایان، و همچنین سیم‌های ضربه‌ای میانی، با مهره‌های مسی تعبیه شده‌اند. این ساختار استحکام خوبی را فراهم می کند، تعویض آسان شیر را تسهیل می کند و ظاهری مرتب و زیبا را تضمین می کند.

هسته: هسته با استفاده از ورق‌های فولادی سیلیکونی نورد سرد دانه‌گرا با کیفیت بالا با اتصالات چند پله‌ای کاملاً میتردار ۴۵ درجه مونتاژ می‌شود. سطح ترانسفورماتور توزیع nltc نوع خشک 500kva 11kv با یک لایه رزین عایق پوشانده شده است که مقاومت در برابر رطوبت، جلوگیری از زنگ زدگی و کاهش نویز را فراهم می کند.

سیستم بستن: اجزای الاستیک بین هسته، وسایل گیره‌ای و سیم‌پیچ‌ها استفاده می‌شوند تا سیم‌پیچ‌ها را تحت فشار ثابت نگه دارند و در نتیجه سطح سر و صدا را کاهش دهند.

طراحی خنک‌کننده: ترانسفورماتور توزیع nltc نوع خشک 500kva 11kv برای خنک‌سازی طبیعی (AN) طراحی شده است. کانال های تهویه طولی در داخل دیواره های سیم پیچ سیم پیچ های ولتاژ بالا و ولتاژ پایین کاملاً ریخته گری ساخته می شوند. فن های خنک کننده تجهیزات AF با هوای اجباری را می توان به عنوان یک گزینه نصب کرد. با خنک کننده هوای اجباری، ظرفیت خروجی نامی را می توان تا 50% افزایش داد.

نظارت بر دما: ترانسفورماتور توزیع nltc نوع خشک 500kva 11kv به یک کنترل‌کننده دمای سری BWDK مجهز است. سنسورهای مقاومت پلاتین Pt100 در سوراخ های از پیش تعبیه شده در بالای سیم پیچ های ولتاژ پایین قرار می گیرند تا افزایش دمای سیم پیچ را نظارت کنند. کنترلر به طور خودکار فن های خنک کننده را راه اندازی یا متوقف می کند و عملکردهایی مانند هشدار خطا، هشدار بیش از حد دما و کاهش دمای بیش از حد را ارائه می دهد. این ویژگی ها حفاظت از اضافه بار قابل اعتماد را برای ترانسفورماتور نوع خشک ارائه می دهد و در نتیجه ایمنی عملیاتی آن را افزایش می دهد.

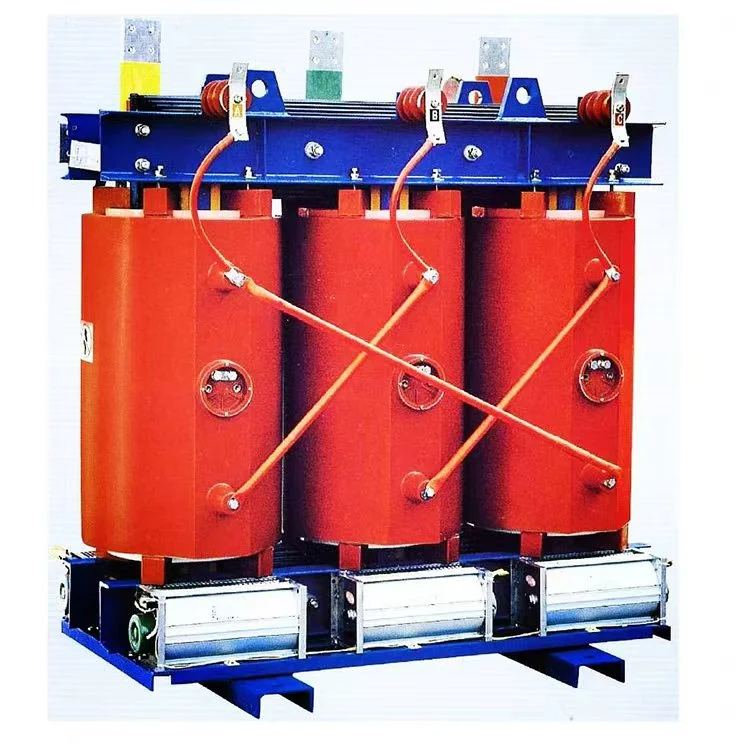

500kva 11kv Dry Type Nltc Distribution Transformer

پارامترهای محصول:

نام	ترانسفورماتور توزیع nltc نوع خشک 500kva 11kv
ظرفیت رتبه بندی شده	500kva
ولتاژ اولیه	11 کیلو ولت
ولتاژ ثانویه	0.4/0.415 kV
مواد عایق	رزین ریخته گری
گروه برداری	Dyn11 Yyn0
تلفات بدون بار (P0)	بر اساس نیاز مشتری
کاهش بار (Pk) @ 120 درجه سانتی گراد	بر اساس نیاز مشتری
ولتاژ امپدانس (بریتانیا)	6%
کلاس عایق	کلاس F یا H
روش خنک کننده	ONAF ONAF
ترشح جزئی	کمتر از 10 عدد
