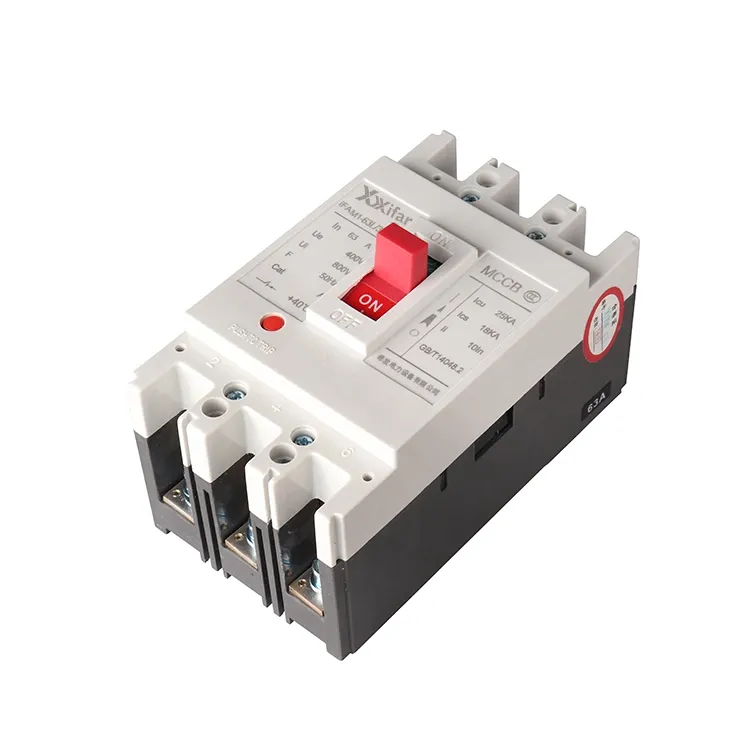

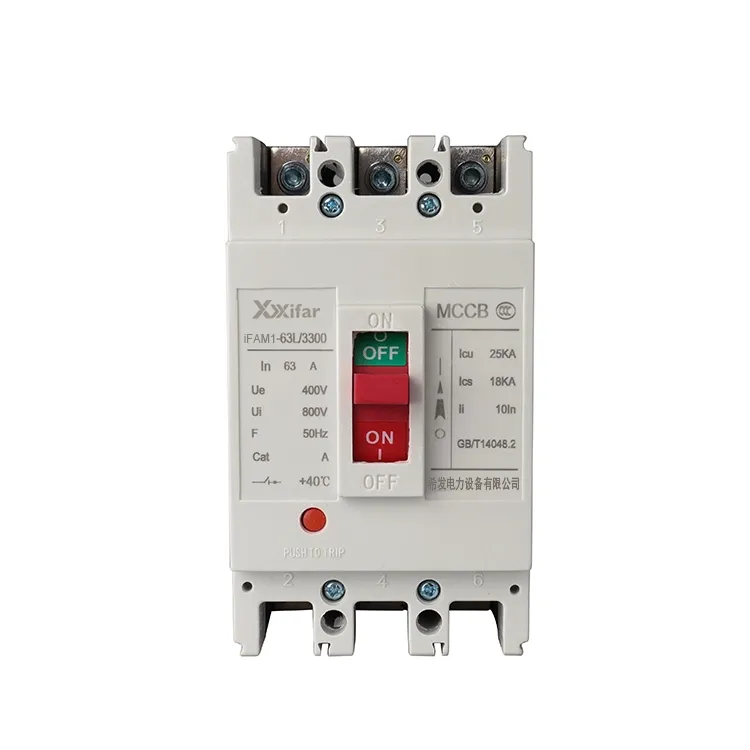

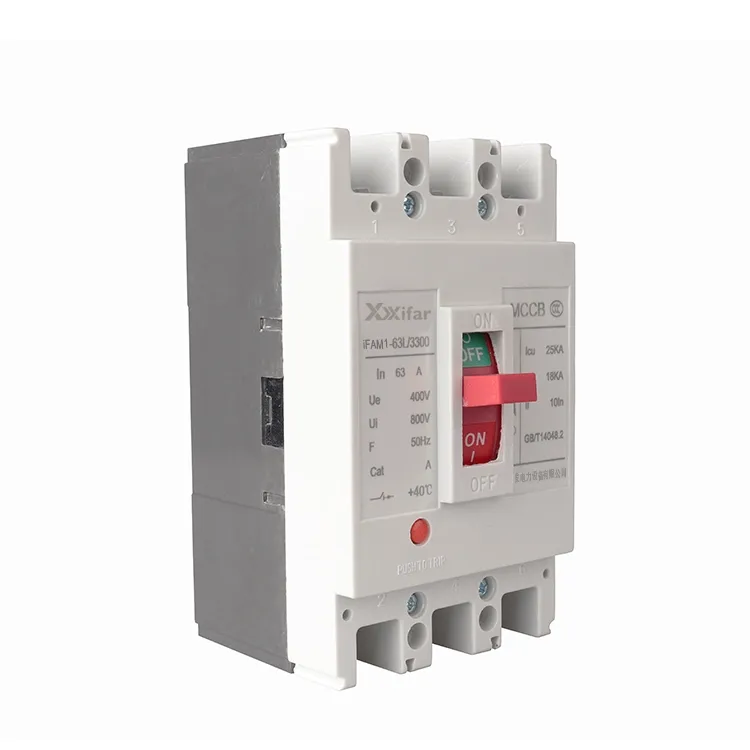

مدار شکن کیس قالبی 63a 3p

اصول عملکرد کلیدهای مدار 63a قالب گیری 3p

(1) سنجش و قطع جریان

در داخل مدارشکن 63a 3p، یک عنصر حسگر جریان عبوری از مدار را کنترل می کند. هنگامی که جریان از سطح از پیش تعیین شده بالاتر می رود، نیروی مغناطیسی ایجاد می کند که مکانیسم قطع را فعال می کند. بر اساس اصل عمل الکترومغناطیسی باعث می شود که کنتاکت ها به سرعت باز شوند و مدار را قطع کنند.

(2) حفاظت حرارتی

در شرایط اضافه بار، عنصر حرارتی یک کلید مدار 63a 3p گرم می شود. یک نوار دو فلزی با افزایش دما خم می شود که به نوبه خود مکانیسم تریپ را آزاد می کند و مدار اصلی را قطع می کند. این از گرمای بیش از حد جلوگیری می کند و خطر آتش سوزی ناشی از جریان بیش از حد طولانی مدت را کاهش می دهد.

(3) تریپ تحت ولتاژ و شنت

هنگامی که ولتاژ منبع تغذیه به کمتر از یک سطح معین می‌رسد، آرمیچر در ولتاژ آزاد می‌افتد و مکانیزم تریپ را فعال می‌کند و مدار را باز می‌کند. علاوه بر این، هنگامی که دستگاه شنت تریپ روشن می شود، آرمیچر آن به داخل کشیده می شود و همچنین همان مکانیسم تریپ را فعال می کند و مدار اصلی را قطع می کند.

عملکردهای اصلی کلیدهای مدار 63a قالب گیری 3p

(1) حفاظت از اتصال کوتاه

در صورت اتصال کوتاه، جریان به شدت افزایش می یابد و به مقدار بسیار بالایی می رسد. مدار شکن 63a قالبی 3p تقریباً بلافاصله پاسخ می دهد که مدار را برای محافظت از تجهیزات در برابر استرس شدید الکتریکی باز می کند.

(2) حفاظت از اضافه بار

اگر جریان بار برای مدتی از مقدار نامی تجاوز کند، قطع کننده مدار 63a 3p به طور خودکار خاموش می شود. این به جلوگیری از گرمای بیش از حد و آسیب به سیم کشی و تجهیزات متصل کمک می کند.

(3) قطع خودکار

هر زمان که عیب رخ می دهد، مدار شکن 63a قالبی 3p می تواند منبع تغذیه را بدون دخالت دستی قطع کند. علاوه بر این، عملکرد نقش مهمی در حفاظت از تجهیزات و پرسنل در سیستم الکتریکی دارد.

پارامتر قطع کننده مدار قالب گیری 63a 3p:

تفاوت بین قطع کننده مدار 63a قالب گیری 3p و قطع کننده مدار مینیاتوری

1. ظرفیت قطع اتصال کوتاه:

تفاوت آشکاری در قابلیت وقفه خطا وجود دارد. کلیدهای مدار 63a 3p معمولاً ظرفیت قطعی نهایی در حدود 36 کیلو آمپر تا 120 کیلو آمپر در 400 ولت را ارائه می دهند، در حالی که مدار شکن های مینیاتوری 63 a 3p معمولاً در محدوده 6 کیلو آمپر تا 10 کیلو آمپر درجه بندی می شوند.

2. قابلیت تنظیم ویژگی های حفاظتی:

با 63a 3p MCCB، حفاظت اضافه بار و اتصال کوتاه را می توان به طور مستقل تنظیم کرد و مقادیر سفر را می توان به صورت دستی تنظیم کرد. یونیت های سفر الکترونیکی حتی می توانند حفاظت چند مرحله ای را ارائه دهند. در مقابل، یک MCB 3p 63a دارای ویژگی‌های حفاظتی ثابتی است که از مکانیزم مغناطیسی حرارتی ترکیبی با منحنی‌های استاندارد B، C یا D استفاده می‌کند که قابل تنظیم نیستند.

3. نصب و استحکام مکانیکی:

قطع کننده های مدار قالب گیری 3p 63a معمولاً با استفاده از پیچ و مهره ها برای اطمینان از اتصال ایمن تر نصب می شوند. آن‌ها را برای برنامه‌های با جریان بالاتر و محیط‌های دارای لرزش مناسب می‌سازد. از سوی دیگر، MCB های 3p 63a برای نصب سریع روی ریل های استاندارد DIN 35 میلی متری طراحی شده اند که راحت است اما استحکام مکانیکی کمتری را ارائه می دهد.

4. کاربردهای معمولی:

MCCB های 3p 63a به طور گسترده در سیستم های توزیع برق صنعتی، حفاظت موتور و مدارهای فیدر در سطوح ثانویه یا سوم استفاده می شوند. با این حال، MCB های 63A 3P عمدتاً برای مدارهای توزیع نهایی، مانند روشنایی و پریزهای پریز در تاسیسات مسکونی یا تجاری در نظر گرفته شده اند.
