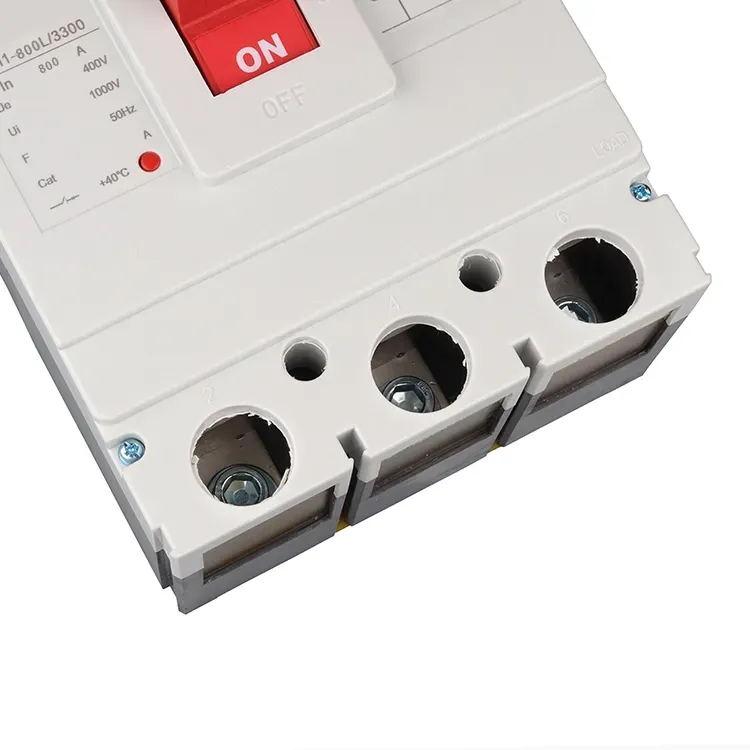

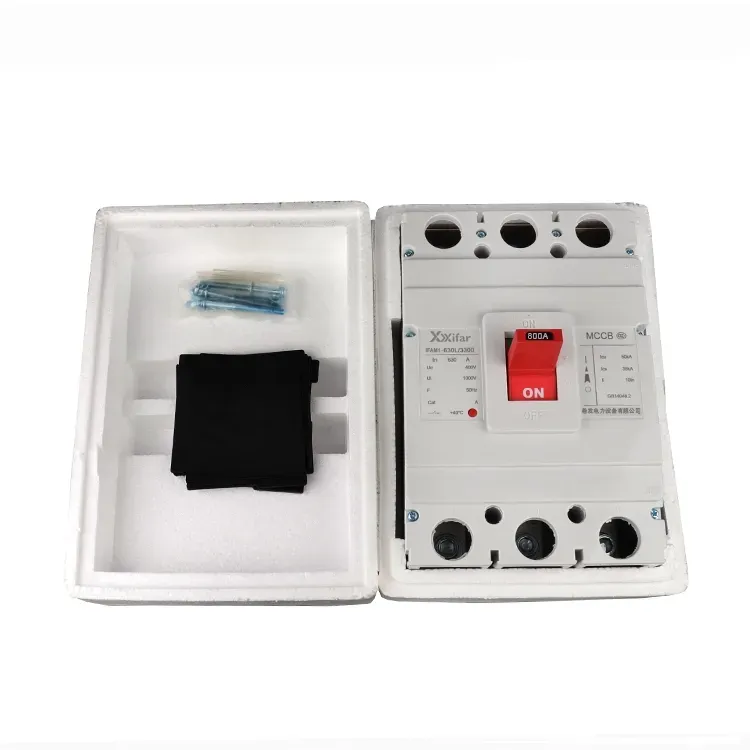

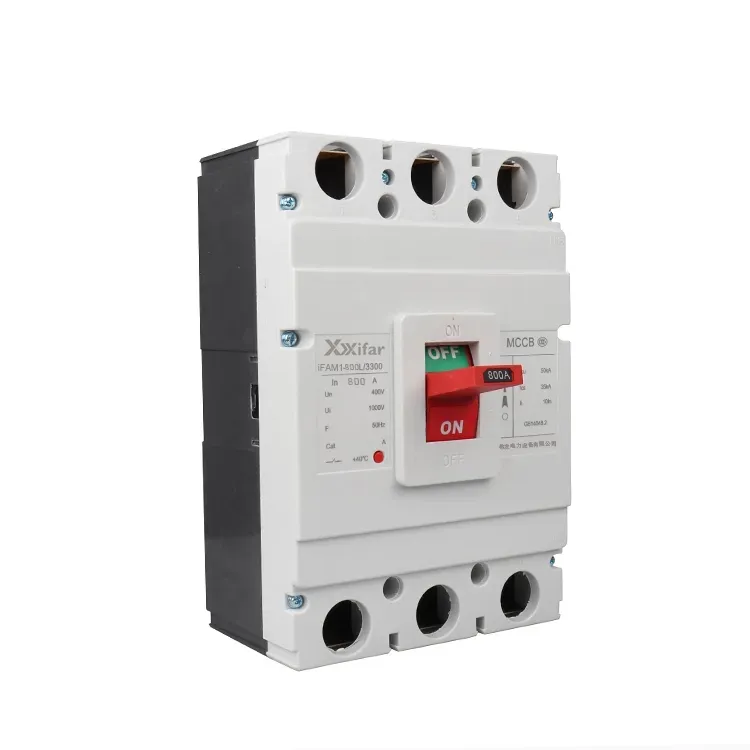

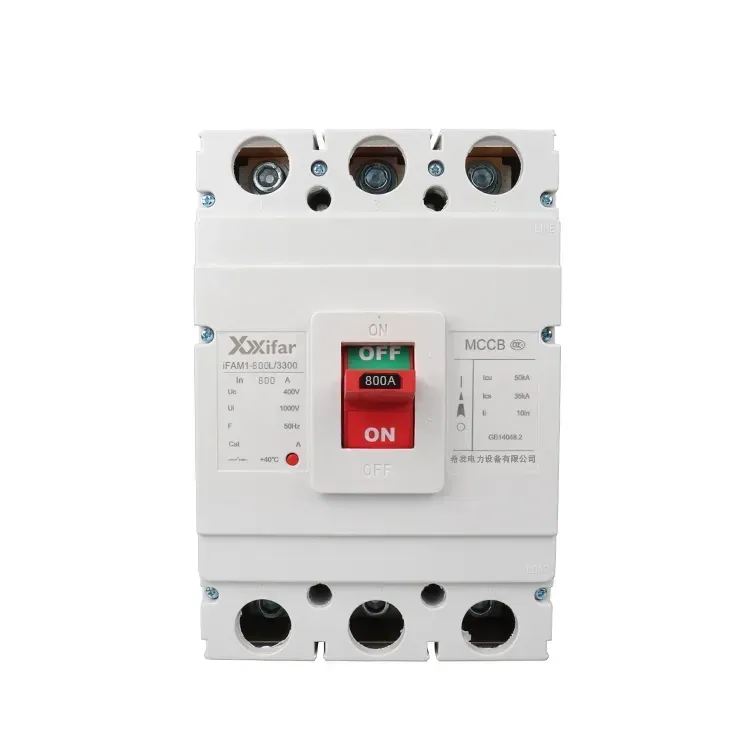

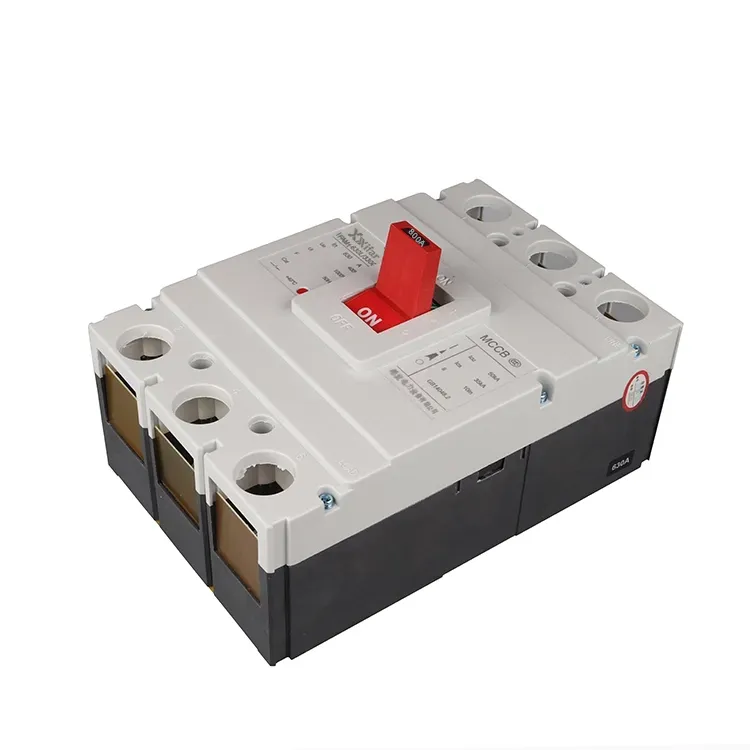

مدار 800 آمپر 4 قطبی مک سی بی الکتریکی قالب گیری مدار

قطع کننده مدار 800 آمپری 4 قطبی 4 قطبی جعبه‌ای قالب‌گیری شده الکتریکی mccb می‌تواند واحد تریپ مغناطیسی حرارتی یا واحد تریپ الکترونیکی را برای پاسخگویی به تقاضاهای مختلف مشتری تجهیز کند. هرچه بیشتر، واحد انبساط، مانند سیم‌پیچ قطع ولتاژ، دستگاه جریان باقیمانده و واحد حفاظت موتور، به یک مدارشکن 4 قطبی 4 قطبی الکتریکی 800 آمپری اجازه می‌دهد تا عملکرد بیشتری برای پاسخگویی به تقاضای برنامه داشته باشد. عملکرد حفاظت مقدمه به صورت زیر نشان داده شده است.

عملکردهای حفاظتی واحدهای تراش مغناطیسی حرارتی:

1. حفاظت از اضافه بار:

وقتی جریان مدار از مقدار نامی فراتر می‌رود، نوار دو فلزی یک مدارشکن 4 قطبی 800 آمپری 4 قطبی الکتریکی mccb گرم می‌شود و خم می‌شود که مکانیسم تریپ را فعال می‌کند. زمان قطع با مجذور جریان نسبت عکس دارد.

2. حفاظت از اتصال کوتاه:

در صورت اتصال کوتاه، جریان خطای زیاد نیروی الکترومغناطیسی تولید می‌کند که مکانیزم سفر را تقریباً فوراً به کار می‌اندازد.

بنابراین، MCCBهای 4 قطبی مغناطیسی حرارتی 800A معمولاً حفاظت دو مرحله ای را ارائه می دهند که حفاظت از تأخیر طولانی مدت و حفاظت آنی است. به آن نوع غیر انتخابی نیز می گویند.

عملکردهای حفاظتی واحدهای سفر الکترونیکی

1. حفاظت از اضافه بار:

یک ریزپردازنده بر روی یک مدارشکن 4 قطبی 800 آمپری 4قطبی با کیس قالب‌گیری شده الکتریکی، جریان مدار را برای ارائه حفاظت دقیق به‌طور پیوسته نظارت و محاسبه می‌کند.

2. حفاظت از اتصال کوتاه:

یک تأخیر از پیش تعیین شده در مدار شکن 800 آمپری 4 قطبی قالب‌گیری شده الکتریکی mccb در شرایط اتصال کوتاه برای دستیابی به گزینش‌پذیری اعمال می‌شود.

3. حفاظت از اتصال کوتاه:

در شرایط خطای شدید، مدار شکن 800 آمپری 4 قطبی قالب‌گیری شده الکتریکی mccb بدون تأخیر برای جداسازی مدار حرکت می‌کند.

4. حفاظت از خطای زمین:

این برای تشخیص و قطع جریان‌های خطای زمین در مدار شکن 800 آمپری 4 قطبی الکتریکی mccb طراحی شده است.

بنابراین، یک MCCBهای الکترونیکی 4P 800A معمولاً حفاظت چهار مرحله ای را ارائه می دهند که حفاظت با تأخیر طولانی مدت، تأخیر زمانی کوتاه، حفاظت آنی و حفاظت از خطای زمین است. MCCB الکترونیکی 4P 800A نیز MCCB نوع انتخابی نامیده می شود.

ویژگی های حفاظتی اضافی:

1. حفاظت در برابر ولتاژ:

قطع کننده مدار 800 آمپری 4 قطبی با کیس قالب‌گیری شده mccb الکتریکی نیز می‌تواند به یک ولتاژ آزاد کننده مجهز شود که وقتی ولتاژ تغذیه به زیر آستانه تعریف‌شده می‌افتد، به‌طور خودکار مدار شکن کیس قالب‌گیری شده 800 آمپر را خاموش می‌کند.

2. حفاظت جریان باقیمانده:

برخی از نسخه ها، مانند انواع محافظت در برابر نشت، می توانند نشت زمین را تشخیص دهند و در برابر شوک الکتریکی محافظت کنند.

3. حفاظت موتور:

MCCB های محافظ موتور به طور خاص برای مدارهای موتور طراحی شده اند، که اغلب از ویژگی های تراش نوع D برای تطبیق جریان های هجومی بالا در هنگام راه اندازی استفاده می کنند.

پارامتر قطع کننده مدار 800 آمپر 4 قطبی mccb قالبی الکتریکی:
