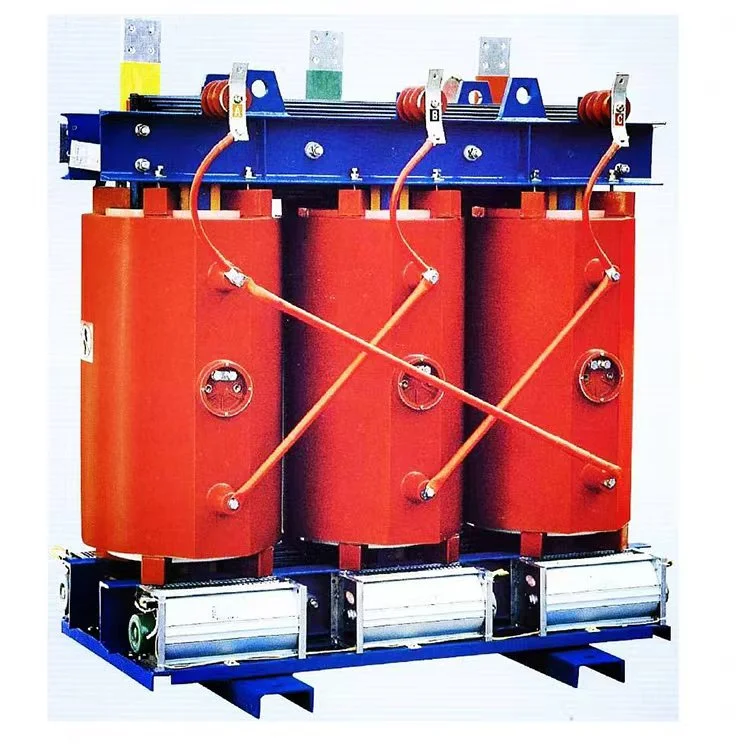

ترانسفورماتور استپ داون نوع خشک مس 160 KVA 6.6kV 440V

برای کاربردهای صنعتی و تجاری که به تبدیل ولتاژ قابل اعتماد نیاز دارند، ترانسفورماتور گام‌پای خشک 160 کیلوولت آمپر 6.6 کیلوولت 440 ولت که توسط Wenzhou Xifa Electrical Equipment Co., Ltd. ساخته شده است، کارایی، ایمنی و عملکرد طولانی‌مدت استثنایی ارائه می‌دهد. این ترانسفورماتور ولتاژ متوسط 6.6 کیلو ولت را به ولتاژ پایین 440 ولت کاهش می دهد و برای تامین انرژی ماشین آلات سنگین، مراکز کنترل موتور و تابلوهای توزیع در کارخانه ها، معادن و پروژه های خارج از کشور ایده آل است.
برخلاف واحدهای پر از روغن، طراحی ترانسفورماتور 6.6 کیلوولت 440 ولتی خشک مسی 160 کیلوولت آمپر، خطرات آتش سوزی و الزامات مهار را از بین می برد، در حالی که سیم پیچ های مسی هدایت و عملکرد حرارتی عالی را ارائه می دهند.

ارسال استعلام

توضیحات محصول

روش سیم کشی ترانسفورماتور پله پایین مسی 160 کیلوولت آمپر 6.6 کیلوولت 440 ولت نوع خشک

پایانه های ورودی و خروجی ترانسفورماتور را اتصال کوتاه کنید، سپس از یک مگاهم متر برای آزمایش مقاومت عایق بین پایانه های کوتاه شده و سیم زمین استفاده کنید. هنگام استفاده از مگاهم متر 1000 ولت، مقدار مقاومت باید بیشتر از 2 MΩ باشد.

سطح مقطع کابل‌های برق ورودی و خروجی باید الزامات رتبه‌بندی فعلی را برآورده کند. توصیه می شود چگالی جریان را در 2 تا 2.5 آمپر بر میلی متر مربع پیکربندی کنید.

سیم‌های برق ورودی و خروجی سه فاز را با توجه به رنگ‌های شینه روی بلوک ترمینال ترانسفورماتور وصل کنید: زرد به فاز A، سبز به فاز B و قرمز به فاز C. سیم خنثی باید به ترمینال خنثی ترانسفورماتور 6.6 کیلوولت 440 ولت مسی 160 کیلو ولت آمپر و نوع خشک نوع خشک متصل شود. سیم زمین باید به محفظه ترانسفورماتور متصل شود. سیم کشی ورودی و خروجی را بررسی کنید تا مطمئن شوید که درست است.

ابتدا ترانسفورماتور گام‌پای خشک 160 کیلوولت آمپر 6.6 کیلوولت 440 ولت را تحت شرایط بدون بار برق دهید، مشاهده و اندازه‌گیری کنید که آیا ولتاژ ورودی و خروجی مطابق با الزامات است یا خیر. در عین حال، شرایط غیرعادی داخل دستگاه مانند صداهای غیرعادی، قوس، بوهای عجیب و غیره را بررسی کنید. در صورت مشاهده هر گونه ناهنجاری، فورا منبع تغذیه ورودی را قطع کنید.

پس از اتمام آزمایش بدون بار و همه چیز عادی، بار را می توان وصل کرد.

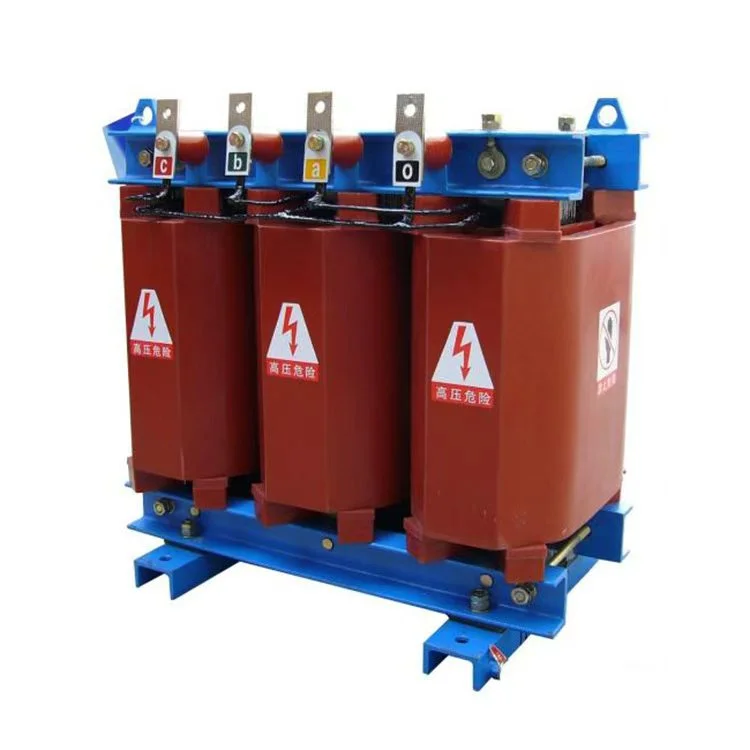

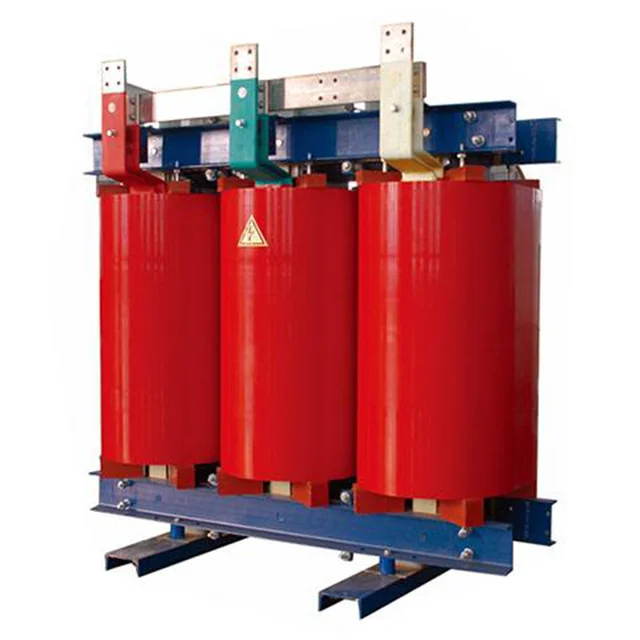

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

پارامترهای محصول:

نام	ترانسفورماتور پله‌پایین نوع خشک 160 کیلوولت ولت 6.6 کیلوولت 440 ولت مس
ظرفیت رتبه بندی شده	160kva
ولتاژ اولیه	6.6 کیلو ولت
ولتاژ ثانویه	0.4/0.415 kV
مواد عایق	رزین ریخته گری
گروه برداری	Dyn11 Yyn0
تلفات بدون بار (P0)	بر اساس نیاز مشتری
کاهش بار (Pk) @ 120 درجه سانتی گراد	بر اساس نیاز مشتری
ولتاژ امپدانس (بریتانیا)	6%
کلاس عایق	کلاس F یا H
روش خنک کننده	ONAF ONAF
ترشح جزئی	کمتر از 10 عدد
