نوع دونات ترانسفورماتور جریان سی تی توالی صفر چگونه حفاظت از خطای زمین را بهبود می بخشد

خلاصه مقاله: A نوع دونات ترانسفورماتور جریان سی تی توالی صفریک جزء حسگر مهم برای تشخیص خطاهای زمین، جریان‌های نشتی و ناهنجاری‌های عایق در سیستم‌های الکتریکی است. با یک هسته حلقوی که هادی ها را احاطه کرده است، می تواند جریان باقیمانده تولید شده را زمانی که مجموع بردار جریان های فاز دیگر صفر نیست، تشخیص دهد. این مقاله اصل عملکرد، ساخت، مشخصات فنی، کاربردها، ملاحظات انتخاب و چرایی اهمیت کیفیت ساخت قابل اعتماد برای سیستم‌های حفاظت از توان مدرن را توضیح می‌دهد.

فهرست مطالب

1. نوع دونات ترانسفورماتور جریان سی تی توالی صفر چیست؟
2. سی تی سی تی دونات توالی صفر چگونه کار می کند؟
3. ویژگی های کلیدی ساخت چیست؟
4. خریداران چه مشخصات فنی را باید در نظر بگیرند؟
5. معمولاً در کجا از سی تی توالی صفر استفاده می شود؟
6. چگونه باید CT توالی صفر مناسب را انتخاب کنید؟
7. مزایای اصلی چیست؟
8. سؤالات متداول در مورد نوع دونات ترانسفورماتور جریان سی تی توالی صفر
9. نتیجه گیری

نوع دونات ترانسفورماتور جریان سی تی توالی صفر چیست؟

برای مهندسان برق و متخصصان توزیع برق، تشخیص دقیق جریان باقیمانده برای شناسایی عیوب قبل از تبدیل شدن به آسیب تجهیزات، خطرات آتش سوزی یا قطع برق غیرمنتظره ضروری است. الفنوع دونات ترانسفورماتور جریان سی تی توالی صفربه طور خاص برای این منظور طراحی شده است.

برخلاف یک ترانسفورماتور جریان معمولی که در درجه اول جریان عبوری از یک هادی مجزا را اندازه گیری می کند، یک CT دنباله صفر اثر مغناطیسی ترکیبی هادی های متعددی را که از هسته حلقوی آن عبور می کنند نظارت می کند. در شرایط عادی سه فاز، مجموع بردار جریان های فاز تقریباً صفر است. هنگامی که نشتی یا خطای زمین رخ می دهد، عدم تعادل ایجاد می شود و یک جریان توالی صفر قابل اندازه گیری ایجاد می کند.

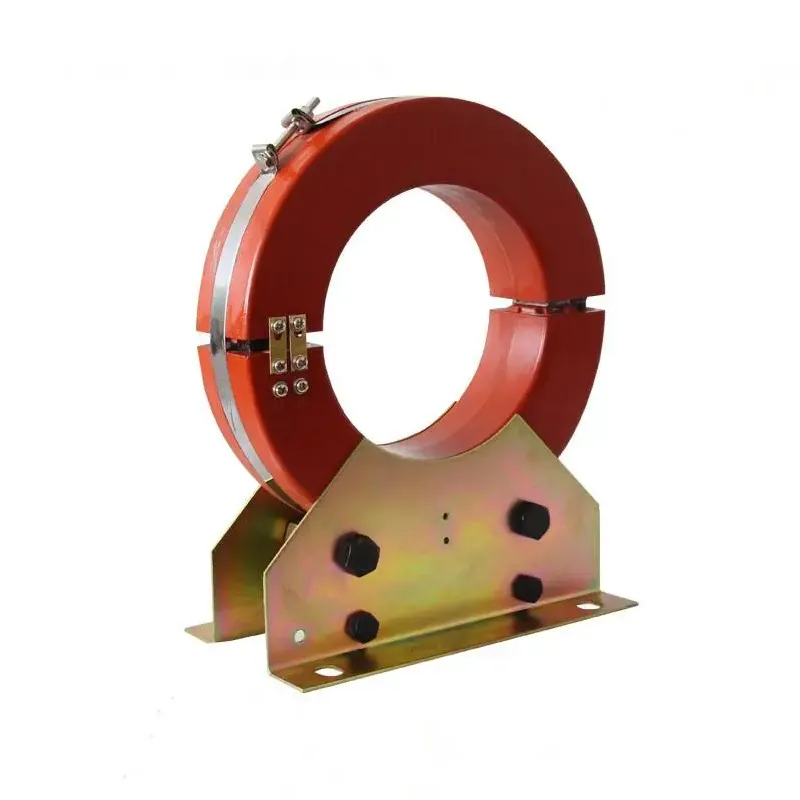

با توجه به اطلاعات محصول ارائه شده توسطXiFaCT دنباله صفر آن از هسته حلقوی و سیم پیچ ثانویه استفاده می کند و برای کاربردهایی از جمله حفاظت در برابر خطای زمین، تشخیص جریان نشتی، نظارت بر عایق و حفاظت رله طراحی شده است. این محصول برای سیستم های قدرت 50 هرتز و پیکربندی های مختلف نقطه خنثی مناسب است.

برای خریدارانی که به دنبال نوع دونات ترانسفورماتور جریان سی تی توالی صفر هستند، درک اصول الکتریکی و ساختار فیزیکی قبل از انتخاب مدل مهم است.

سی تی سی تی دونات توالی صفر چگونه کار می کند؟

اصل کار بر اساس تعادل مغناطیسی هادی هایی است که از دیافراگم CT عبور می کنند. در یک مدار سه فاز سالم، جریان ها به طور معمول یکدیگر را متعادل می کنند، بنابراین شار مغناطیسی حاصل در داخل هسته حلقوی بسیار کوچک باقی می ماند.

هنگامی که خرابی عایق یا نشتی زمین رخ می دهد، بخشی از جریان یک مسیر ناخواسته به زمین می گیرد. بنابراین تعادل فعلی مختل شده است. شار مغناطیسی باقیمانده حاصل یک سیگنال ثانویه را القا می کند که می تواند به یک رله حفاظتی، ابزار نظارت یا سایر تجهیزات کنترلی منتقل شود.

فرآیند تشخیص ساده را می توان به صورت زیر درک کرد:

1. هادی های فاز از هسته CT حلقوی عبور می کنند.
2. CT به طور مداوم میدان مغناطیسی ترکیبی را حس می کند.
3. عدم تعادل جریان جریان توالی صفر تولید می کند.
4. سیم پیچ ثانویه سیگنال الکتریکی مربوطه را تولید می کند.
5. سیستم حفاظتی سیگنال را ارزیابی می کند.
6. اگر از آستانه حفاظت از پیش تعیین شده فراتر رود، رله می تواند زنگ هشدار یا قطع مدار را ایجاد کند.

این آرایش یک روش عملی برای تشخیص جریان‌های باقیمانده نسبتاً کوچک بدون نیاز به CT معمولی در هر رسانا ارائه می‌کند.

ویژگی های کلیدی ساخت چیست؟

عملکرد CT توالی صفر نوع دونات به شدت به هسته مغناطیسی، سیم پیچی، سیستم عایق، محفظه و دقت ساخت آن بستگی دارد. XiFa بیان می کند که محصول خود استفاده می کندسیم مسی میناکاری شده بدون اکسیژنبرای سیم پیچی و ورق های فولادی سیلیکونی با نفوذپذیری بالا برای هسته مغناطیسی. این انتخاب مواد برای پشتیبانی از رسانایی الکتریکی، مقاومت مکانیکی و حساسیت به جریان‌های توالی صفر کوچک در نظر گرفته شده است.

هسته مغناطیسی حلقوی

هسته دایره ای یک مسیر مغناطیسی بسته در اطراف هادی ها ایجاد می کند. نفوذپذیری مغناطیسی بالا به CT کمک می کند تا به طور موثر به جریان های باقیمانده نسبتاً کوچک پاسخ دهد.

سیم پیچ ثانویه

سیم پیچ ثانویه شار مغناطیسی شناسایی شده را به یک سیگنال الکتریکی قابل استفاده برای تجهیزات حفاظت و نظارت تبدیل می کند. کیفیت سیم پیچ مستقیماً بر ثبات سیگنال و قابلیت اطمینان طولانی مدت تأثیر می گذارد.

عایق و کپسولاسیون

ساختار محصول ممکن است دارای رزین اپوکسی یا محفظه لاستیکی سیلیکونی باشد. چنین حفاظتی به بهبود مقاومت در برابر رطوبت و آلودگی محیطی کمک می کند، که به ویژه در محیط های توزیع برق بسیار مهم است.

گزینه های Solid-Core و Split-Core

الزامات نصب می تواند متفاوت باشد. طرح‌های هسته جامد معمولاً نیازمند عبور کابل‌ها از طریق CT قبل از اتصال هستند، در حالی که پیکربندی‌های هسته‌های تقسیم‌شده می‌توانند برای پروژه‌های مقاوم‌سازی که در آن قطع کردن هادی‌های موجود نامطلوب است، مفید باشد.

خریداران چه مشخصات فنی را باید در نظر بگیرند؟

انتخاب CT هرگز نباید تنها به قطر فیزیکی بستگی داشته باشد. سازگاری الکتریکی، الزامات رله، ترتیب هادی و شرایط نصب باید با هم ارزیابی شوند.

مشخصات منتشر شده سازنده چندین مدل LXK را فهرست می‌کند، از جمله نسخه‌های Φ80، Φ100، Φ120، Φ150، Φ180، Φ220 و Φ240، با ترکیب‌های مختلف رله، اتصال، مقیاس-مقدار و جریان اولیه. خریداران باید قبل از ثبت سفارش، پیکربندی دقیق را با سازنده تأیید کنند.

معمولاً در کجا از سی تی توالی صفر استفاده می شود؟

توانایی تشخیص جریان باقیمانده باعث می شود این نوع CT در طیف گسترده ای از کاربردهای حفاظت الکتریکی مفید باشد. می توان آن را در سیستم های حفاظتی ادغام کرد که در آن تشخیص زودهنگام نشت یا خطاهای زمین مهم است.

• حفاظت از زمین:جریان باقیمانده مرتبط با خطاهای زمین را تشخیص می دهد.
• نظارت بر جریان نشتی:به شناسایی مسیرهای جریان غیرعادی کمک می کند.
• نظارت بر عایق:از شناسایی بدتر شدن شرایط عایق پشتیبانی می کند.
• سیستم های توزیع برق:اطلاعات جریان باقیمانده را برای رله های حفاظتی فراهم می کند.
• شبکه های هوشمند:می تواند در سیستم های نظارت و حفاظت هوشمند ادغام شود.
• تجهیزات صنعتی:به نظارت بر تجهیزات الکتریکی در مواردی که نیاز به تشخیص مداوم عیب است کمک می کند.
• شبکه های برق ساختمان:از ایمنی الکتریکی و حفاظت توزیع پشتیبانی می کند.
• سیستم های حمل و نقل ریلی:می تواند در سیستم های نظارت برق تخصصی گنجانده شود.

XiFa به طور خاص شبکه های هوشمند، حمل و نقل ریلی، سیستم های الکتریکی ساختمان، و نظارت بر تجهیزات صنعتی را در میان حوزه های کاربردی محصولات سی تی توالی صفر خود شناسایی می کند.

چگونه باید CT توالی صفر مناسب را انتخاب کنید؟

برای تیم های تدارکاتی، انتخاب مدل مناسب فراتر از انتخاب ساده بزرگترین هسته موجود است. ارزیابی سیستماتیک می تواند مشکلات سازگاری را کاهش دهد و کارایی نصب را بهبود بخشد.

1. چیدمان کابل را بررسی کنید.تعداد و ترتیب هادی هایی که از دیافراگم CT عبور می کنند را تأیید کنید.
2. دیافراگم مورد نیاز را اندازه گیری کنید.اطمینان حاصل کنید که قطر داخلی فاصله کافی برای کابل های موجود را فراهم می کند.
3. رله حفاظتی را تایید کنید.مشخصات خروجی CT و رله باید با هم سازگار باشند.
4. سیستم برق را بررسی کنیدفرکانس، پیکربندی خنثی، روش اتصال زمین و سایر الزامات سیستم را بررسی کنید.
5. محیط نصب را ارزیابی کنید.رطوبت، آلودگی، دما و فضای نصب موجود می تواند بر ساخت و ساز مناسب تأثیر بگذارد.
6. الزامات مقاوم سازی را در نظر بگیرید.هنگامی که کابل‌های موجود به راحتی جدا نمی‌شوند، طراحی‌های هسته‌های تقسیم‌شده ممکن است راحتی بیشتری را فراهم کنند.
7. بررسی کیفیت سازندهمواد هسته، مواد سیم پیچ، عایق، روش های آزمایش، و قوام ساخت باید قبل از خرید انبوه در نظر گرفته شوند.

برای خریداران بین‌المللی که از یک تولیدکننده یا تامین‌کننده چینی تهیه می‌کنند، اسناد فنی و تأیید مدل باید قبل از خرید به دست آید. این امر به ویژه زمانی مهم است که CT در یک سیستم حفاظتی بزرگتر ادغام شود.

مزایای اصلی چیست؟

یک CT توالی صفر نوع دونات که به درستی انتخاب شده باشد می تواند چندین مزیت عملی برای سیستم های حفاظت الکتریکی داشته باشد:

• حساسیت بالا:یک هسته مغناطیسی مناسب می تواند به تشخیص جریان های باقیمانده کوچک کمک کند.
• ساختار فشرده:پیکربندی حلقوی می تواند به طور موثر در اطراف هادی های موجود قرار گیرد.
• سنجش غیر نفوذی:تشخیص جریان بدون قرار دادن سیم پیچ اولیه به صورت سری با مدار انجام می شود.
• ادغام حفاظتی:سیگنال های ثانویه را می توان به رله های حفاظتی و تجهیزات مانیتورینگ متصل کرد.
• نصب انعطاف پذیر:گزینه های ساخت و ساز موجود می توانند سناریوهای مختلف نصب را در خود جای دهند.
• دامنه کاربرد گسترده:مناسب برای محیط های صنعتی، تجاری، زیرساختی و توزیع برق.

طراحی محصول XiFa یک هسته حلقوی را با یک سیم پیچ ثانویه و محفظه محافظ ترکیب می کند، در حالی که انتخاب مواد ذکر شده بر رسانایی، استحکام مکانیکی و حساسیت مغناطیسی تأکید دارد.

سؤالات متداول در مورد نوع دونات ترانسفورماتور جریان سی تی توالی صفر

نوع دونات ترانسفورماتور جریان سی تی توالی صفر برای چه مواردی استفاده می شود؟

این در درجه اول برای تشخیص توالی صفر یا جریان باقیمانده ناشی از خطاهای زمین، جریان های نشتی و مشکلات عایق استفاده می شود. سیگنال حاصل را می توان به رله های حفاظتی یا تجهیزات مانیتورینگ رساند.

CT نوع دونات چگونه خطای زمین را تشخیص می دهد؟

هادی ها از هسته حلقوی عبور می کنند. در شرایط متعادل، اثرات مغناطیسی آنها تا حد زیادی لغو می شود. خطای زمین یک عدم تعادل ایجاد می کند و شار مغناطیسی باقیمانده تولید می کند که CT آن را به یک سیگنال الکتریکی ثانویه تبدیل می کند.

چه اندازه های هسته موجود است؟

اطلاعات مربوط به محصول XiFa مدل‌های LXK را با پیکربندی‌های Φ80، Φ100، Φ120، Φ150، Φ180، Φ220 و Φ240 فهرست می‌کند. مشخصات دقیق باید با توجه به مدل انتخاب شده و برنامه حفاظتی تأیید شود.

آیا می توان از CT توالی صفر برای پروژه های مقاوم سازی استفاده کرد؟

بله. ساختارهای هسته جامد و هسته تقسیم شده نیازهای نصب متفاوتی را برآورده می کنند. هنگامی که کابل های موجود در حین نصب نمی توانند جدا شوند، طراحی با هسته تقسیم می تواند سودمند باشد.

هنگام درخواست پیشنهاد چه چیزی باید ارائه کنم؟

تیم های تدارکات باید به طور ایده آل دیافراگم هسته، فرکانس سیستم، آرایش هادی، مدل رله، روش اتصال، نیازهای جریان اولیه، محیط نصب و کمیت مورد نیاز را فراهم کنند. ارائه این جزئیات به یک تولید کننده یا تامین کننده چینی کمک می کند تا پیکربندی سازگار را به طور موثرتری توصیه کند.

نتیجه گیری

A نوع دونات ترانسفورماتور جریان سی تی توالی صفریک رویکرد متمرکز و عملی برای تشخیص جریان باقیمانده ارائه می‌کند و آن را برای حفاظت از خطای زمین، نظارت بر نشت، نظارت بر عایق و حفاظت الکتریکی هوشمند ارزشمند می‌سازد. هسته حلقوی، سیم پیچ ثانویه، ساختار عایق و پیکربندی نصب، همگی بر عملکرد سیستم تأثیر می گذارند. اطلاعات محصول منتشر شده XiFa، فولاد سیلیکونی با نفوذپذیری بالا، سیم مسی بدون اکسیژن، اندازه هسته های متعدد LXK و سازگاری با سیستم های قدرت 50 هرتز را برجسته می کند.

اگر شما منبع قابل اعتمادی هستیدنوع دونات ترانسفورماتور جریان سی تی توالی صفربرای یک پروژه توزیع برق جدید، سیستم حفاظتی، یا برنامه مقاوم سازی،با ما تماس بگیریددر XiFa برای بحث در مورد الزامات فنی، انتخاب مدل، و نقل قول. ارائه پارامترهای سیستم شما از قبل می تواند به تسریع تطبیق و تهیه محصول کمک کند.
