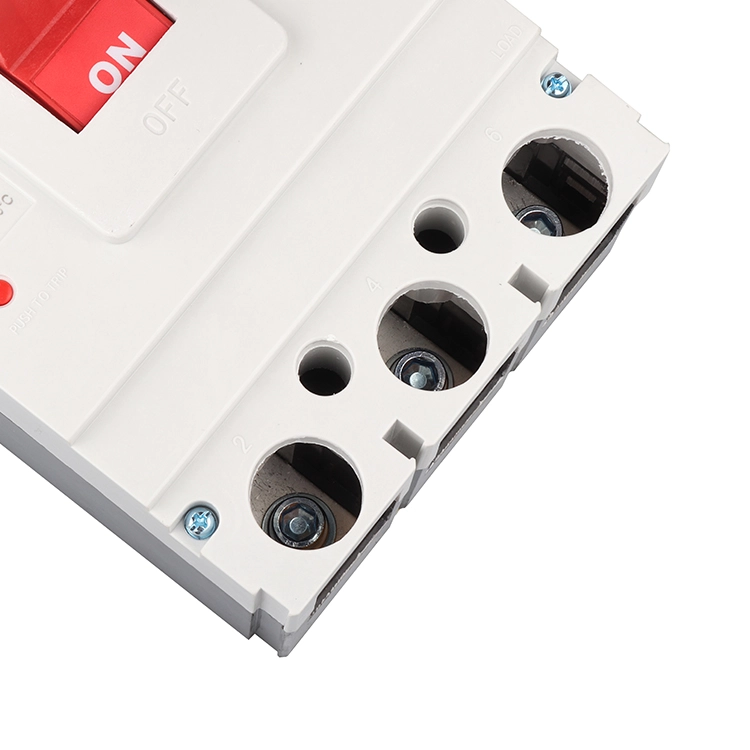

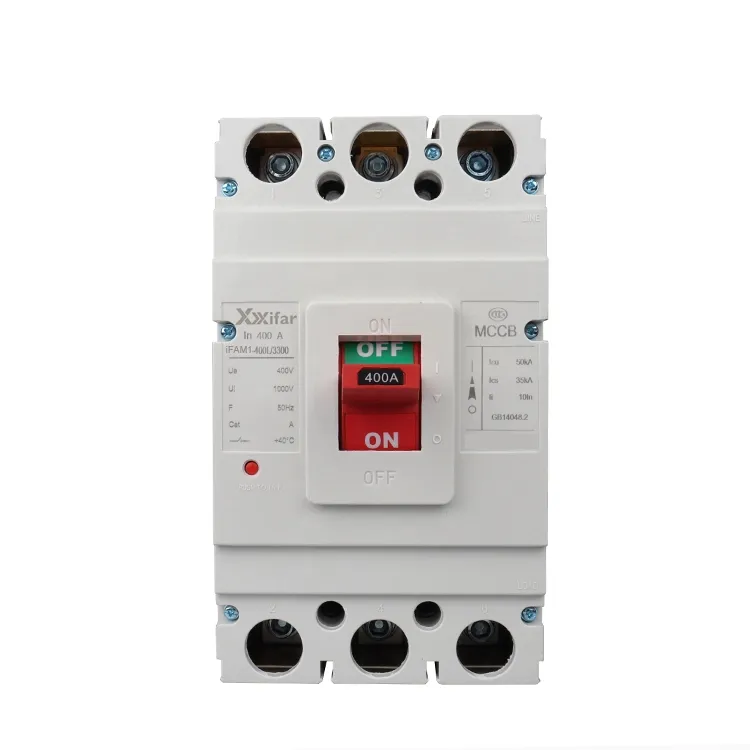

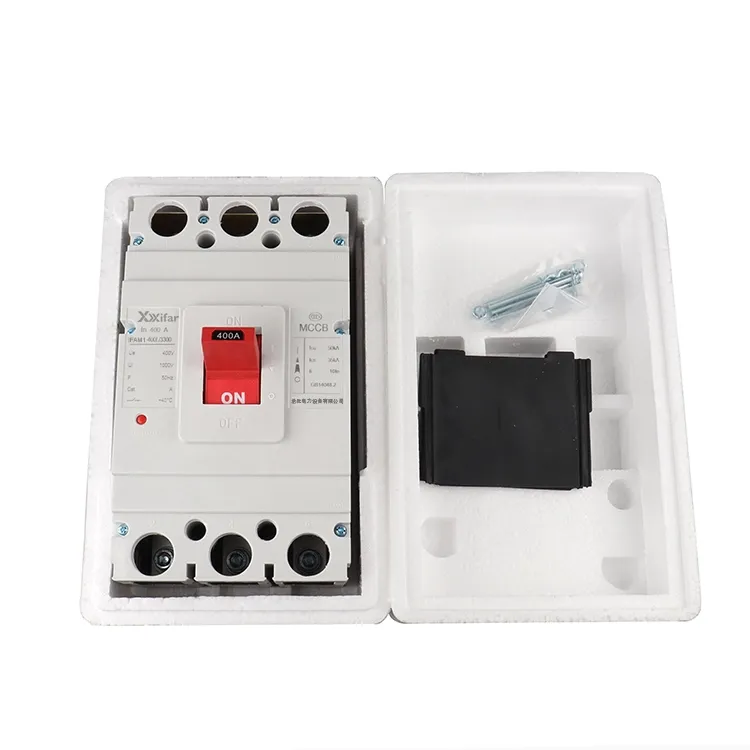

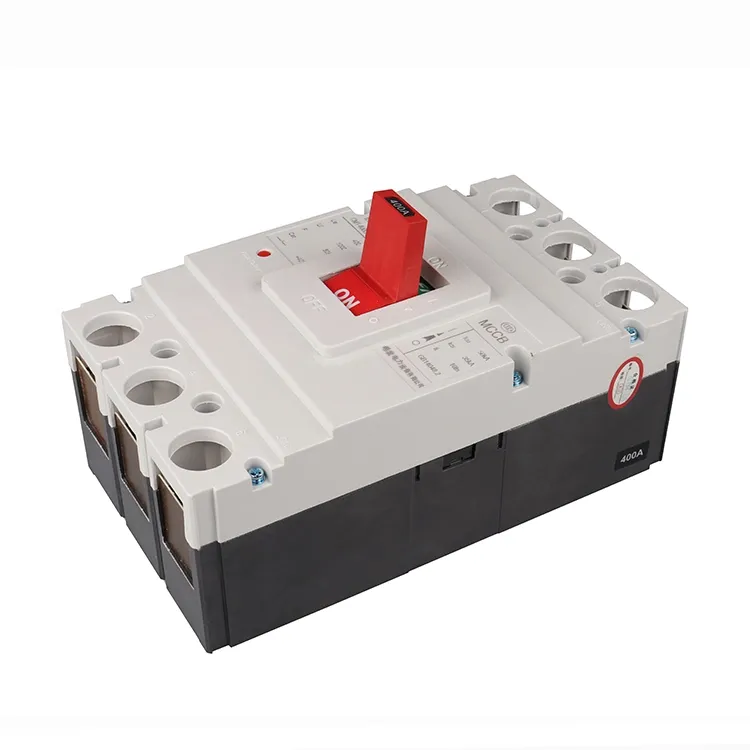

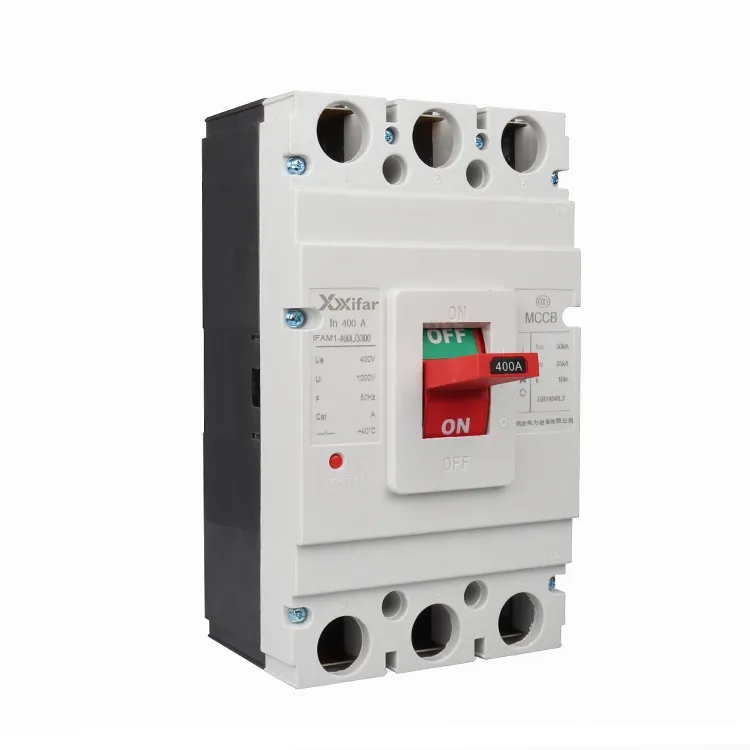

سوئیچ 400a 3p Mccb قالبی محصور شده

کلید 400a 3p mccb قالبی محصور شده نوعی بریکر با محفظه عایق قالبی و عایق هوا می باشد. معمولاً در سیستم های توزیع ولتاژ پایین برای قطع یا جداسازی جریان های عادی و جریان های خطا در محدوده نامی نصب و اعمال می شود که به محافظت از کابل ها و تجهیزات الکتریکی کمک می کند. روش‌های معمول خاموش کردن سوئیچ 400a 3p mccb قالب‌گیری شده شامل واحدهای اتصال مغناطیسی، مغناطیسی حرارتی و الکترونیکی است.

یک سفر فقط مغناطیسی فقط در شرایط اتصال کوتاه عمل می کند. به عبارت دیگر، سوئیچ 400a 3p mccb محفظه قالب‌گیری شده تنها زمانی از کار می‌افتد که نقصی مانند اتصال کوتاه رخ دهد. این نوع اغلب در مدارهای بخاری یا در مدارهای موتوری که از قبل حفاظت اضافه بار جداگانه ارائه شده است استفاده می شود.

واحدهای تراش مغناطیسی حرارتی هم به مدارهای کوتاه و هم به جریان پایدار پاسخ می دهند. اگر جریان برای مدت معینی از 400 آمپر تجاوز کند یا یک اتصال کوتاه رخ دهد، سوئیچ کیس قالبی 3p mccb 400a خاموش می شود. از آنجایی که دو مکانیسم حفاظتی را ترکیب می کند، گاهی اوقات به عنوان یک حرکت ترکیبی یا دوگانه روی یک سوئیچ کیس قالبی 3p mccb 400a نیز نامیده می شود که معمولاً در توزیع برق عمومی استفاده می شود.

واحدهای سفر الکترونیکی یک راه حل پیشرفته تر و بالغ تر است. با این نوع، پارامترهایی مانند پیکاپ مغناطیسی، تنظیمات حرارتی، و تاخیر خاموش شدن را می توان تنظیم کرد، که سوئیچ کیس قالبی محصور شده mccb 400a را برای طیف وسیع تری از کاربردها مناسب می کند. با این حال، این انعطاف‌پذیری اضافه معمولاً با هزینه بیشتری همراه است.

علاوه بر این انواع، قطع کننده های مدار قالبی نیز وجود دارد که به طور خاص برای محافظت از موتور طراحی شده اند. برای چنین کاربردهایی، تنظیم تریپ مغناطیسی معمولاً بالاتر است، که بیش از ده برابر جریان نامی است، به طوری که قطع کننده مدار قالب بندی شده می تواند جریان هجومی بالا را در طول راه اندازی موتور بدون خاموش شدن غیر ضروری تحمل کند، در حالی که همچنان در شرایط خطا محافظت می کند.

پارامتر سوئیچ کیس قالب‌گیری شده 3p mccb 400a:

کارکرد لوازم جانبی سوئیچ کیس قالب‌دار 3p mccb 400a

لوازم جانبی عملکردهای اساسی یک سوئیچ کیس قالبی محصور شده mccb 3p 400a را گسترش داده و تکمیل می کنند. آنها گزینه‌های کنترلی را اضافه می‌کنند و ویژگی‌های حفاظتی را بهبود می‌بخشند تا آنها را به بخشی جدایی‌ناپذیر از دستگاه تبدیل کنند. لوازم جانبی متداول یک سوئیچ کیس قالبی محصور شده mccb 3p 400a شامل کنتاکت های کمکی، کنتاکت های زنگ هشدار، واحدهای اتصال شنت، ولتاژ آزاد، اپراتورهای موتور، و دستگیره های چرخشی خارجی است.

1) مخاطبین کمکی

کنتاکت‌های کمکی عمدتاً برای نشان دادن باز یا بسته بودن سوئیچ کیس قالب‌بندی‌شده 3p mccb 400a استفاده می‌شوند، اما نشان نمی‌دهند که آیا خطا رخ داده است. آنها به مدار کنترل متصل هستند. برای کلیدهای مدار قالبی، اندازه قاب 400 آمپر و بالاتر، پیکربندی دو کنتاکت معمولی باز و دو کنتاکت معمولی بسته با جریان حرارتی حدود 6 آمپر موجود است. اندازه قاب 100 آمپر معمولاً از یک کنتاکت تعویض تکی استفاده می‌کند، در حالی که 225 آمپر و 250 آمپر و برای استفاده از ساختار تماس پل با جریان حرارتی معمولی حدود 3 آمپر استفاده می‌کند.

2) تماس با زنگ هشدار

کنتاکت‌های آلارم به‌گونه‌ای طراحی شده‌اند که وقتی سوئیچ کیس قالب‌بندی‌شده 3p mccb 400a به‌طور خودکار به‌دلیل نقص‌هایی مانند اضافه بار، اتصال کوتاه یا کمبود ولتاژ خاموش می‌شود، سیگنال می‌دهند. جریان کاری آنها معمولاً 380 ولت AC در 0.3 آمپر یا 220 ولت DC در 0.15 آمپر است، اما معمولاً از 1 آمپر تجاوز نمی کند. با این حال، جریان حرارتی معمولاً در محدوده 1 تا 2.5 آمپر قرار دارد.

3) واحد سفر شنت

یک واحد شنت تریپ به کلید 400a 3p mccb قالب‌گیری شده اجازه می‌دهد که از راه دور باز شود. ولتاژ کاری آن می تواند مستقل از ولتاژ مدار اصلی باشد. برای کار کوتاه مدت در نظر گرفته شده است، و زمان روشن شدن سیم پیچ معمولاً نباید از یک ثانیه تجاوز کند، در غیر این صورت ممکن است سیم پیچ آسیب ببیند.

برای جلوگیری از فرسودگی سیم پیچ، یک میکروسوئیچ به صورت سری به سیم پیچ شنت تریپ متصل می شود. وقتی سیم‌پیچ برق می‌شود، آرمیچر جذب می‌شود، که باعث می‌شود میکروسوئیچ از حالت بسته به حالت عادی باز تغییر کند. این امر مدار کنترل را قطع می کند، بنابراین حتی اگر دکمه فشاری را نگه دارید، سیم پیچ برق باقی نمی ماند. این طراحی به طور موثر سیم پیچ را از گرم شدن بیش از حد محافظت می کند. هنگامی که کلید 400a 3p mccb قالب‌بندی‌شده بازنشانی شد و دوباره بسته شد، میکروسوئیچ به حالت عادی بسته خود برمی‌گردد. واحدهای تریپ شنت در ولتاژها و فرکانس‌های مختلف کنترلی متناسب با کاربردهای مختلف موجود هستند.

4) تحت ولتاژ آزاد

آزادسازی ولتاژ پایین برای محافظت از مدارها و تجهیزات برق در برابر شرایط ولتاژ پایین استفاده می‌شود. سیم‌پیچ آن به طرف تغذیه کلید شکن کیس قالب‌گیری شده وصل می‌شود و تنها زمانی که سیم‌پیچ برق باشد می‌توان آن را بسته کرد. اگر ولتاژ خیلی کم باشد، کلید 400a 3p mccb قالب‌بندی‌شده بسته نمی‌شود. مهم است که اطمینان حاصل شود که ولتاژ سیستم با ولتاژ نامی ولتاژ آزاد شده مطابقت دارد. محدوده عملیاتی معمولاً بین 70 تا 35 درصد ولتاژ نامی است. این دستگاه ها همچنین در درجه بندی های ولتاژ و فرکانس های مختلف برای کاربردهای مختلف موجود هستند.

5) مکانیزم اپراتور موتور

از اپراتورهای موتور برای بسته شدن و باز کردن خودکار و از راه دور کلیدهای مدار استفاده می شود. دو نوع اصلی وجود دارد که موتور محرکه و الکترومغناطیسی هستند. مکانیزم‌های موتوری معمولاً برای قطع‌کننده‌های مدار قالب‌گیری شده MCCB با اندازه قاب 400 آمپر و بالاتر استفاده می‌شوند، در حالی که اپراتورهای الکترومغناطیسی برای MCCB‌های دارای رتبه 225 آمپر و پایین‌تر مناسب‌تر هستند.
