خلاصه مقاله:انتخاب سوئیچ جداساز فیوز سه فاز AC نیاز به بررسی دقیق جریان نامی، سازگاری فیوز، پیکربندی قطب، ابعاد نصب و حفاظت در برابر اتصال کوتاه دارد. Wenzhou Xifa Electrical Equipment Co., Ltd. اجزای توزیع برق را برای مجموعه‌های ترانسفورماتور، پانل‌های الکتریکی و سیستم‌های قدرت صنعتی فراهم می‌کند. این راهنما عوامل کلیدی را که خریداران باید قبل از انتخاب مدل مناسب بررسی کنند، توضیح می دهد.

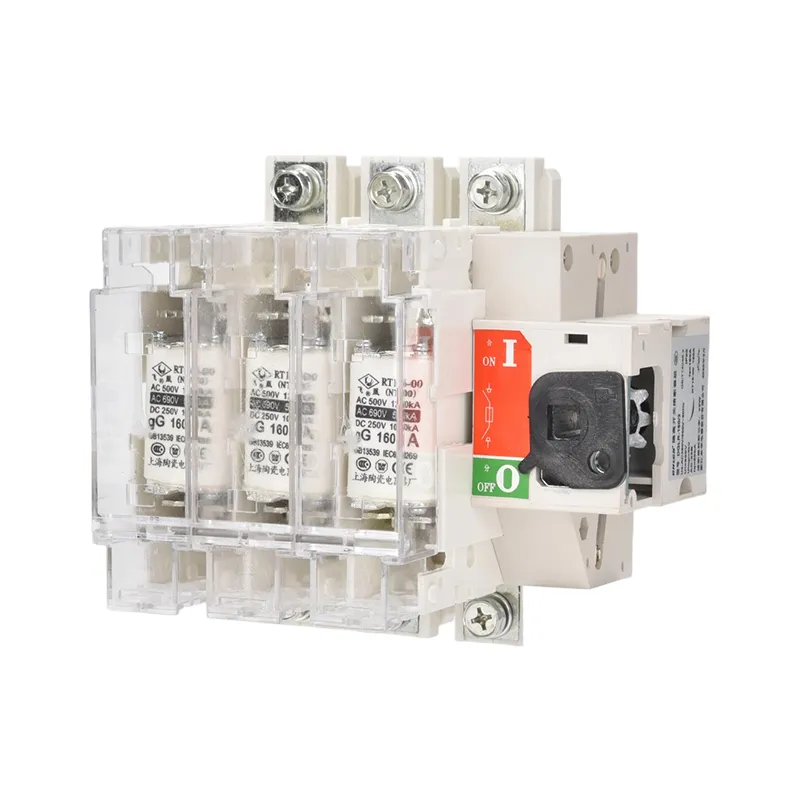

هنگام انتخاب یک سوئیچ جداساز فیوز سه فاز AC، ابتدا تجهیزات مورد استفاده و شرایط عملکرد مدار را در نظر می گیریم. کاربردهایی مانند کابینت‌های توزیع، مجموعه‌های ترانسفورماتور و سیستم‌های قدرت صنعتی ممکن است به درجه‌بندی جریان، ترتیبات نصب و ویژگی‌های حفاظتی متفاوتی نیاز داشته باشند.
قبل از مقایسه مدل‌ها، خریداران باید ولتاژ سیستم، جریان عملیاتی مورد انتظار، ویژگی‌های بار، جریان اتصال کوتاه موجود، محیط نصب و پیکربندی قطب مورد نیاز را تأیید کنند.
به عنوان مثال، یک جداکننده فیوز نصب شده در سمت ولتاژ پایین ترانسفورماتور توزیع باید با درجه بندی مدار و طرح حفاظتی مجموعه کامل مطابقت داشته باشد. انتخاب یک مدل تنها بر اساس رتبه فعلی ممکن است منجر به مشکلات سازگاری در هنگام نصب یا بهره برداری شود.
موجود را بررسی کنیدتنظیمات le on AC Three Phase Fuse Isolator Sجادوگر بeقبل از نهایی کردن مشخصات
جریان فریم و جریان نامی فیوز ویژگی های مختلفی را توصیف می کنند. فریمشناسه enties tکلاس فعلی سوئیچ، در حالی که جریان نامی فیوز به درجه اسمی فیوز نصب شده اشاره دارد. فیوز باید با کلید سازگار بوده و برای محافظت از مدار واقعی مناسب باشد.
با توجه به مشخصات محصول ارائه شده از شرکت تجهیزات الکتریکی Wenzhou Xifa، امتیاز جریان فریم موجود از 63 A تا 630 A متغیر است.
| جریان فریم | رتبه بندی فیوزهای فهرست شده | اندازه فیوز |
|---|---|---|
| 63 الف | 10، 20، 30، 40، 50، 63 A | 00C |
| 160 A | 63، 80، 100، 125، 160 A | 0 |
| 250 A | 160 A; 200، 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400، 500، 630 A | 3 |
توجه: این مقادیر پارامترهای محصول ارائه شده را خلاصه می کند. قبل از سفارش، نوع فیوز سازگار و درجه بندی دقیق مدل انتخابی را تأیید کنید.
فیوز باید با توجه به بار، ظرفیت هادی و هماهنگی حفاظتی مورد نیاز انتخاب شود. مدارهای موتور و مدارهای ترانسفورماتور ممکن است جریان های راه اندازی و ویژگی های خطای متفاوتی داشته باشند، بنابراین یک درجه فیوز برای هر کاربرد مناسب نیست.
سوئیچ جداساز فیوز سه فاز AC، ایزولاسیون مدار را با حفاظت جریان اضافه مبتنی بر فیوز ترکیب می کند. خریداران باید این عملکردها را به طور جداگانه ارزیابی کنند تا مطمئن شوند که دستگاه با الزامات نصب مطابقت دارد.
یک فیوز به تنهایی عملکرد اتصال کوتاه مجموعه کامل را تعیین نمی کند. سوئیچ، فیوز، هادی ها و تجهیزات حفاظتی بالادست باید با توجه به قابلیت های نامی خود هماهنگ شوند. جداسازی تعمیر و نگهداری نیز باید از رویه های ایمنی الکتریکی قابل اجرا پیروی کند.
پس از بررسی سازگاری الکتریکی، خریداران باید پیکربندی قطب، ترتیب نصب، ابعاد کلی و فضای اتصال را بررسی کنند. اطلاعات محصول ارائه شده شامل پیکربندی های سه قطبی و چهار قطبی و همچنین گزینه های نصب در جلو و نوع جانبی برای مدل های قابل اجرا است.
| مورد انتخابی | چه چیزی را بررسی کنید | چرا اهمیت دارد |
|---|---|---|
| پیکربندی قطب | مدل سه قطبی یا چهار قطبی | مدار و الزامات جداسازی خنثی را مطابقت می دهد. |
| چیدمان نصب | نصب از نوع جلو یا جانبی | سازگاری با طرح پانل را تضمین می کند. |
| ابعاد | عرض، ارتفاع، عمق، و موقعیت سوراخ نصب | از تداخل سیم کشی و قطعات مجاور جلوگیری می کند. |
| اتصالات | چیدمان کابل یا شینه و الزامات هادی | پشتیبانی از اتصالات الکتریکی قابل اعتماد |
به عنوان مثال، ابعاد منتشر شده برای سری جلویی 160 A ابعاد A را 164 میلی‌متر برای مدل سه‌قطبی و 200 میلی‌متر برای مدل چهار قطبی فهرست می‌کند. این تفاوت نشان می‌دهد که چرا خریداران باید به جای اینکه فرض کنند مدل‌هایی با رتبه‌بندی فریم یکسان، ابعاد یکسانی دارند، نقشه را برای پیکربندی دقیق بررسی کنند.
قبل از سفارش، نقشه ابعادی سازنده را با طرح پانل مقایسه کنید. فضای کافی برای عملکرد دسته، خم شدن کابل، فاصله های الکتریکی و تعویض فیوز در نظر بگیرید.
اسناد فنی به خریداران کمک می کند تا تأیید کنند که آیا یک محصول با الزامات پروژه مطابقت دارد یا خیر. توصیه می‌کنیم قبل از تأیید مدل، برگه اطلاعات محصول، نقشه ابعادی، گزارش‌های آزمایش قابل اجرا و تأیید استاندارد فیوز سازگار را درخواست کنید.
Wenzhou Xifa Electrical Equipment Co., Ltd. متخصص در تحقیق، توسعه و ساخت محصولات توزیع برق برای سیستم های 0.4 کیلوولت تا 35 کیلو ولت است. طیف محصولات آن شامل قطع کننده های مدار هوا، قطع کننده های مدار قالبی، ترانسفورماتورهای جریان، ترانسفورماتورهای پتانسیل، صاعقه گیرها و فیوزهای خروجی است.
این شرکت که در منطقه توسعه اقتصادی Yueqing، ژجیانگ، چین واقع شده است، یک شرکت شعبه از Conso Electrical Science and Technology Co., Ltd. است که از سال 2006 ترانسفورماتورهای توزیع، پست های فشرده و قطع کننده های مدار خلاء را تولید می کند.
این شرکت بیان می‌کند که محصولاتش تحت سیستم‌های مدیریت کیفیت ISO 9001 و مدیریت زیست محیطی ISO 14001 تولید می‌شوند و مشخصات فنی مربوطه مطابق با الزامات CE و UL است. خریداران باید گواهی‌های مربوطه یا گزارش‌های آزمایشی را برای تأیید وضعیت انطباق مدل خاص درخواست کنند.
سایر ملاحظات خرید شامل در دسترس بودن فیوز یدکی، راهنمایی نصب، زمان تحویل و پشتیبانی فنی پس از فروش است. این جزئیات می تواند راه اندازی و نگهداری را تحت تاثیر قرار دهد، به ویژه زمانی که سوئیچ بخشی از یک مجموعه توزیع برق بزرگتر را تشکیل می دهد.
برای جزئیات محصول، از صفحه محصول سوئیچ جداکننده فیوز سه فاز AC دیدن کنید یا با شرکت تجهیزات الکتریکی Wenzhou Xifa تماس بگیرید.
سوئیچ جداساز فیوز سه فاز AC برای ایزوله کردن یک مدار AC سه فاز و ارائه حفاظت جریان اضافی مبتنی بر فیوز در سیستم های توزیع ولتاژ پایین سازگار استفاده می شود. کاربردهای معمولی شامل کابینت های توزیع، مجموعه های ترانسفورماتور و تاسیسات برق صنعتی است.
جریان طراحی مدار، ampacity هادی، مشخصات بار و شرایط خطا را بررسی کنید. سپس بر اساس هماهنگی حفاظتی مورد نیاز و استانداردهای الکتریکی قابل اجرا، قاب سوئیچ و درجه فیوز سازگار را انتخاب کنید.
جریان فریم کلاس فعلی سوئیچ را مشخص می کند، در حالی که جریان نامی فیوز، جریان اسمی فیوز نصب شده را مشخص می کند. فیوز انتخابی باید با کلید سازگار بوده و برای حفاظت مدار مناسب باشد.
انتخاب به پیکربندی مدار و اینکه آیا ایزوله خنثی مورد نیاز است یا خیر بستگی دارد. آرایش قطب را بر اساس طراحی سیستم، طرح ارتینگ و قوانین نصب قابل اجرا تأیید کنید.
فقط در صورتی که دستگاه خاص برای وظیفه سوئیچینگ مورد نظر رتبه بندی شده باشد. به جای اینکه فرض کنید هر جداساز می تواند جریان بار معمولی را قطع کند، رتبه های عملیاتی سازنده و دسته استفاده را بررسی کنید.
ولتاژ سیستم، درجه جریان مورد نیاز، مشخصات فیوز، پیکربندی قطب، ترتیب نصب، ابعاد نصب، کمیت و استانداردهای قابل اجرا را ارائه دهید. نمودار تک خطی یا طراحی پانل می تواند به تأیید سازگاری محصول کمک کند.
انتخاب سوئیچ جداساز فیوز سه فاز AC مستلزم بررسی دقیق رتبه‌بندی‌های الکتریکی، ویژگی‌های فیوز، ابعاد نصب و شرایط عملیاتی است. بررسی این جزئیات قبل از سفارش به کاهش تغییرات نصب و پشتیبانی از عملکرد قابل اعتماد در سیستم توزیع کمک می کند. Wenzhou Xifa Electrical Equipment Co., Ltd. اطلاعات محصول و پشتیبانی فنی را برای کمک به مشتریان در شناسایی پیکربندی های مناسب برای برنامه های خود ارائه می دهد.
