ترانسفورماتور توزیع روی قطب 200kva

ترانسفورماتور توزیع 200kva روی قطب یک راه حل بسیار کارآمد است که توسط Wenzhou Xifa Electric Power Equipment Co., Ltd. با ظرفیت قوی، سازگاری و عملکرد پایدار توسعه یافته است. دامنه کاربرد آنها بسیار گسترده است و برای نیازهای برق متوسط در صنایع، مشاغل و مناطق مسکونی مناسب است. طراحی کاملا مهر و موم شده ترانسفورماتور می تواند در مصرف انرژی صرفه جویی کند، آلودگی را کاهش دهد و عملکرد کم صدا را تضمین کند. این طرح، ترانسفورماتور توزیعی 200kva روی قطب را از هوا جدا می کند، از خراب شدن روغن و مواد عایق جلوگیری می کند، قابلیت اطمینان را افزایش می دهد و نیازهای تعمیر و نگهداری را کاهش می دهد.

ارسال استعلام

توضیحات محصول

این ترانسفورماتور توزیع 200kva روی قطب عمدتاً از طراحی سه فاز استفاده می کند. ترکیبات ولتاژ نامی مرسوم شامل 10/0.4kV، 11/0.4kV، 11/0.433kV، 22/0.433kV، 33/0.4kV و غیره است که گزینه های مختلف مناسب برای شبکه های برق منطقه ای مختلف را پوشش می دهد. تجهیزات به طور استاندارد بدون تنظیم ولتاژ برانگیخته، با محدوده تنظیم ولتاژ ± 5٪ یا ± 2 × 2.5٪ مجهز شده است. گروه اتصال را می توان به عنوان Dyn11 یا Yyn0 انتخاب کرد.

تحت شرایط 50 هرتز، جریان نامی در سمت ولتاژ بالا 10 کیلو ولت تقریباً 11.55 آمپر، در سمت ولتاژ بالا 11 کیلو ولت تقریباً 10.50 آمپر و جریان نامی در سمت ولتاژ پایین 0.4 کیلو ولت تقریباً 288.68 آمپر است. امپدانس اتصال کوتاه معمولی 4٪ است. در عین حال، می توان آن را با توجه به نیازهای کاربر برای ولتاژ، گروه اتصال و غیره سفارشی کرد. راندمان انرژی را می توان از محصولات سری آلیاژی معمولی، تلفات کم و آمورف انتخاب کرد.

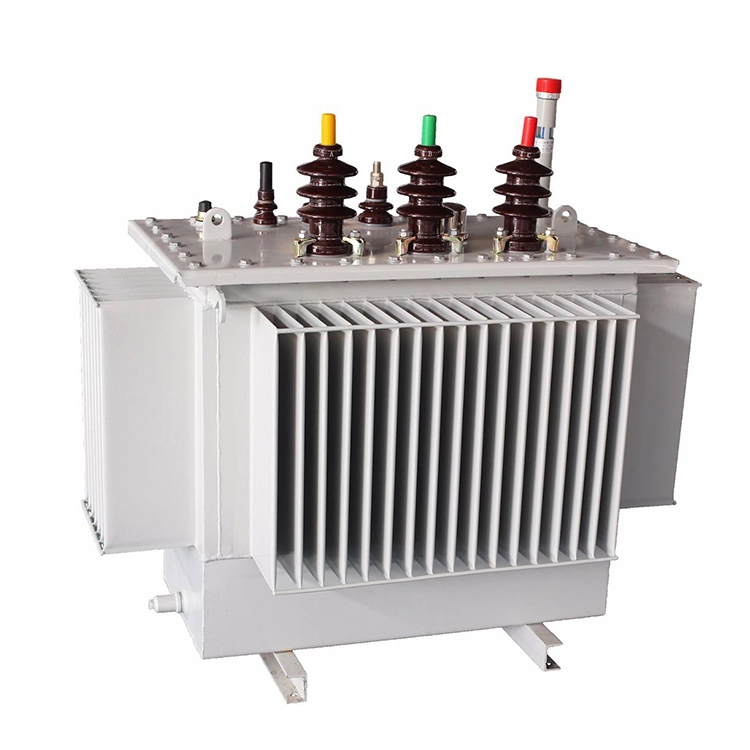

Pole Mounted Distribution Transformer 200kva

پارامتر فنی:

نام محصول:	ترانسفورماتور توزیع پایه 200kva
ظرفیت اسمی:	200 kva
ورودی:	10/11/22/33kv
خروجی:	0.4kv
گروه برداری:	Dyn11 یا Yyn0
محدوده ضربه زدن:	± 5٪ یا ± 2 × 2.5٪
تلفات مدار باز:	≤500 وات
تلفات بار:	≤2700 وات
روش خنک کننده:	اونان

مزایا:

آیا تفاوتی بین ترانسفورماتور توزیع 200kva روی قطب و نوع پد نصب شده وجود دارد؟

1. ترانسفورماتور توزیع 200kva روی قطب، در ارتفاع معینی از سطح زمین، روی تیر برق ثابت می‌شود. منابع ارزشمند زمین را اشغال نمی کند و تأثیر کمی بر فضای زمین دارد. ترانسفورماتور پد نصب شده بر روی یک پایه بتنی قرار می گیرد که به منطقه خاصی نیاز دارد.

2. از آنجایی که در هوا معلق است، افراد و حیوانات کمتر با آن تماس پیدا می کنند و این امر آن را نسبتاً ایمن تر می کند. با این حال، با این حال، نیازی به عصبی بودن بیش از حد در هنگام عبور نیست. حفظ فاصله معمولی کافی است. ترانسفورماتور پد نصب شده به صورت نسبتاً پنهان نصب می شود.

3. هر ترانسفورماتور منفرد دارای محدوده منبع تغذیه محدود است که معمولاً از 5 کیلو ولت آمپر تا 167 کیلو ولت آمپر متغیر است. عمدتاً برای تامین برق تعداد کمی از کاربران در یک خط استفاده می شود. با این حال، ترانسفورماتور روی پد دارای ظرفیت نسبتاً بزرگتری است که از 75 کیلوولت آمپر تا 3000 کیلوولت آمپر متغیر است.

4. در مقایسه با تجهیزات مدفون در زیر زمین، این روش نصب سربار هزینه مواد و دشواری ساخت کمتری دارد. این یک راه حل منبع تغذیه بسیار مقرون به صرفه و کاربردی است.

5. ترانسفورماتور توزیع روی قطب 200kva معمولاً یک مخزن روغن استوانه‌ای است که با روغن خنک‌کننده برای عایق‌کاری و دفع گرما پر شده است. بالا ترمینال اتصال ولتاژ بالا و پایین ترمینال اتصال ولتاژ پایین است. طراحی بسیار فشرده است. برای اطمینان از ایمنی، اغلب صاعقه گیرها و فیوزها را برای جلوگیری از برخورد صاعقه و اتصال کوتاه یکپارچه می کند.
