ترانسفورماتورهای قطب 13.8 کیلووات توزیع 100 Kva

Wenzhou Xifa Electric Power Equipment Co., Ltd. که در سال 2006 تأسیس شد، با 20 سال انباشت فنی، به یک پایگاه تولید ترانسفورماتور پیشرو تبدیل شده است. ما مفهوم تولید ناب را در هر فرآیند تولید پیاده می کنیم تا اطمینان حاصل شود که محصولات می توانند نیازهای هر خریدار را برآورده کنند. حجم تولید سالانه کارخانه ما به 5000 دستگاه می رسد. ما توانایی پردازش مواد اولیه را داریم و هزینه ترانسفورماتورهای قطب 13.8 کیلوولت توزیع 100 کیلو ولت را می توان بهینه کرد. بنابراین ما از نظر قیمت مزایای بیشتری داریم.

ارسال استعلام

توضیحات محصول

این ترانسفورماتور قطب 13.8 کیلوولت توزیع 100 کیلوولت دارای ظرفیت نامی 100 کیلوولت آمپر است. ولتاژ جانبی اولیه 13800 ولت (در اتصال مثلث) است و ولتاژ جانبی ثانویه می تواند 120/240 ولت، 240/480 ولت یا ولتاژ سفارشی سازی دیگر باشد. این ترانسفورماتور می تواند به یک سیستم شبکه برق سه فاز متصل شود تا برق ولتاژ پایین را به سیستم توزیع برساند.

با استفاده از بوشینگ های چینی ولتاژ بالا، سمت اولیه ترانسفورماتور قطب 13.8 کیلوولت توزیع 100 kva دارای بوش های دوتایی و سمت ثانویه دارای سه بوش است. ترانسفورماتور توزیع بالای سر از سیم پیچ های مسی و هسته های فولادی سیلیکونی جهت دار استفاده می کند که از یک سیم پیچ و دو حلقه هسته آهنی تشکیل شده است. پایانه های قلع اندود شده در سمت اولیه و سمت ثانویه را می توان به هادی های مسی یا آلومینیومی متصل کرد.

به عنوان یک ترانسفورماتور توزیع حرفه ای، ترانسفورماتورهای قطب توزیع 100 Kva 13.8 Kv از طراحی هسته سیم پیچ صرفه جویی در انرژی استفاده می کند که نه تنها پایداری عملکرد را تضمین می کند، بلکه به طور موثر مصرف انرژی را کاهش می دهد. این ترانسفورماتور توزیع نوع قطبی که با تکنولوژی پیشرفته ساخته شده است، قابلیت اطمینان طولانی مدت و عمر طولانی را تضمین می کند.

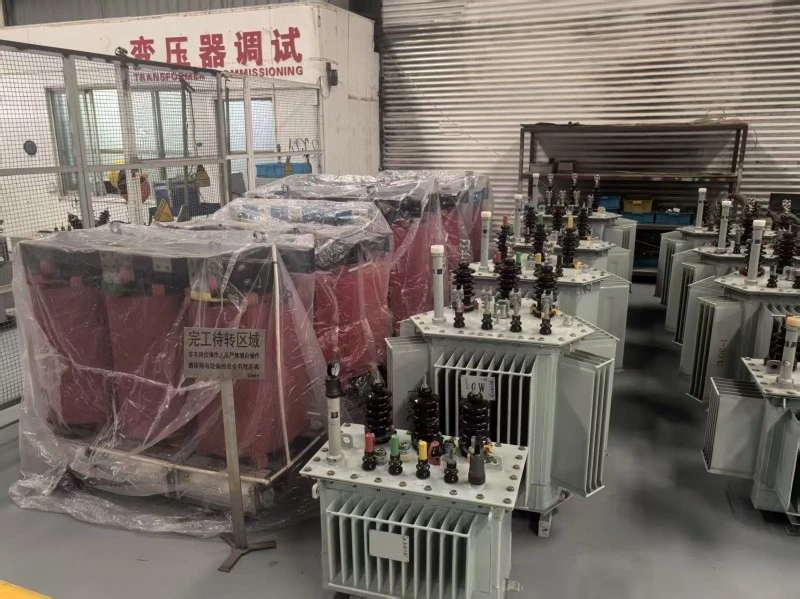

هر دستگاه تحت آزمایش‌های پذیرش جامع سخت‌گیرانه قرار گرفته است و بیش از 10 سال است که رکورد نرخ شکست صفر را حفظ کرده‌ایم. در همین حال، ترانسفورماتور 13.8 کیلوولت توزیع 100 kva با IEC، ANSI و سایر استانداردهای اصلی بین‌المللی مطابقت دارد و از سازگاری با سیستم‌های شبکه برق جهانی اطمینان حاصل می‌کند.

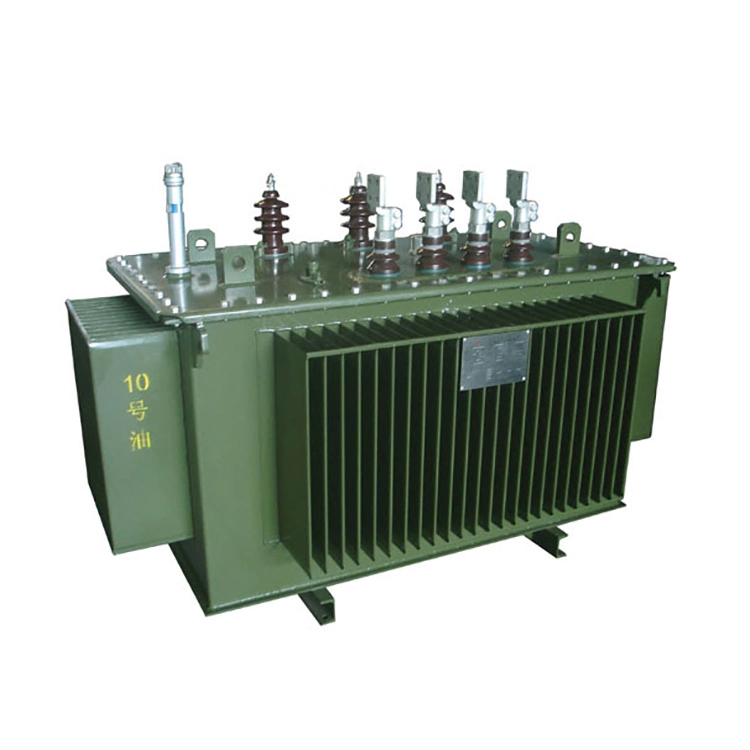

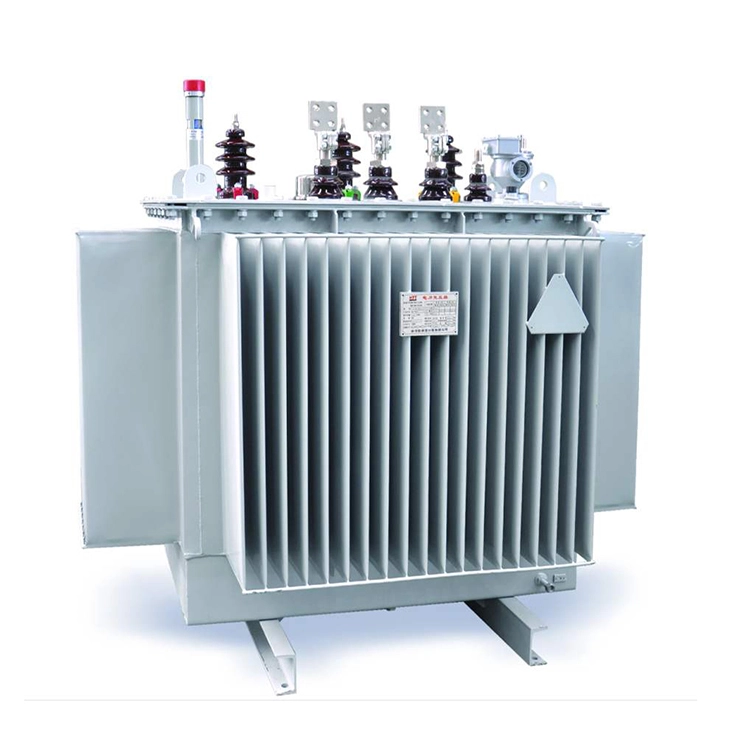

100 Kva Distribution 13 8 Kv Pole Transformers

پارامتر فنی:

نام محصول:	ترانسفورماتور قطب 13.8 kv توزیع 100 kva
فرکانس:	50/60 هرتز
ولتاژ جانبی اولیه:	13.8 کیلو ولت
ولتاژ جانبی ثانویه:	120/240 ولت، 240/480 ولت، 380 ولت/400 ولت
از دست دادن هسته:	≈210 وات تا 290 وات
از دست دادن سیم پیچ:	≈850 وات تا 980 وات
بدون جریان بار:	1.6٪ تا 1.8٪
امپدانس اتصال کوتاه:	2٪ - 4٪
مواد سیم پیچ:	مس یا آلومینیوم

س: برای یک ترانسفورماتور قطب 13.8 کیلوولت توزیع 100 kva، هنگام انتخاب مدل و اجرای نصب، چگونه باید تنظیمات خاص فیوزها، صاعقه گیرها و حفاظت زمین را تعیین کرد تا نیازهای قابلیت اطمینان شبکه های برق روستایی یا مناطق دورافتاده را برآورده کند؟

الف:

1. فیوز بر اساس 2 تا 2.5 برابر جریان نامی سمت ولتاژ بالای ترانسفورماتور قطب 13.8 کیلوولت توزیع 100 kva (تقریباً 7.25 A) انتخاب می شود. توصیه می‌شود از فیوز خروجی 15 تا 20 آمپر استفاده کنید تا به طور قابل‌اطمینانی از جریان موج تحریک در حین عملیات بسته‌شدن (معمولاً 8 تا 12 برابر جریان نامی که در عرض 0.1 ثانیه طول می‌کشد) اجتناب کنید و در عین حال اطمینان حاصل کنید که ترانسفورماتور می‌تواند به سرعت ذوب شود و در صورت اتصال کوتاه یا اضافه بار در داخل ترانسفورماتور ذوب شود و جدا شود.

2. صاعقه گیر به عنوان یک نوع اکسید روی (MOV) بدون شکاف با ولتاژ نامی 15 کیلو ولت یا 18 کیلوولت انتخاب می شود که در سمت ولتاژ بالا بین فیوز و بوشینگ ترانسفورماتور قطب 13.8 کیلو ولت توزیع 100 کیلو ولت نصب شده است.

3. ترمینال زمین آن مستقیماً به ترمینال زمین بدنه ترانسفورماتور متصل می شود تا صاعقه یا اضافه ولتاژهای عملیاتی را جذب کند و ولتاژ باقیمانده را محدود کند. حفاظت اتصال به زمین مستلزم آن است که نقطه خنثی ترانسفورماتور 13.8 کیلوولت توزیع 100 kva به طور مستقیم به زمین متصل شود (بسته به نوع اتصال زمین مانند TN C یا TN S)، و پایانه های اتصال به زمین بدنه و صاعقه گیر در یک الکترود اتصال به زمین مشترک هستند. مقاومت اتصال به زمین فرکانس برق نباید بیش از 10Ω در شبکه های برق روستایی یا 4Ω در مناطق شهری و با قابلیت اطمینان بالا باشد، بنابراین تخلیه ایمن جریان خطا و حفاظت از پرسنل و تجهیزات حاصل می شود.

پیکربندی هماهنگ این سه عنصر می‌تواند نیازهای حفاظت از جریان اضافه، اضافه ولتاژ و خطای زمین را در ترانسفورماتور متصل به قطب برآورده کند.
