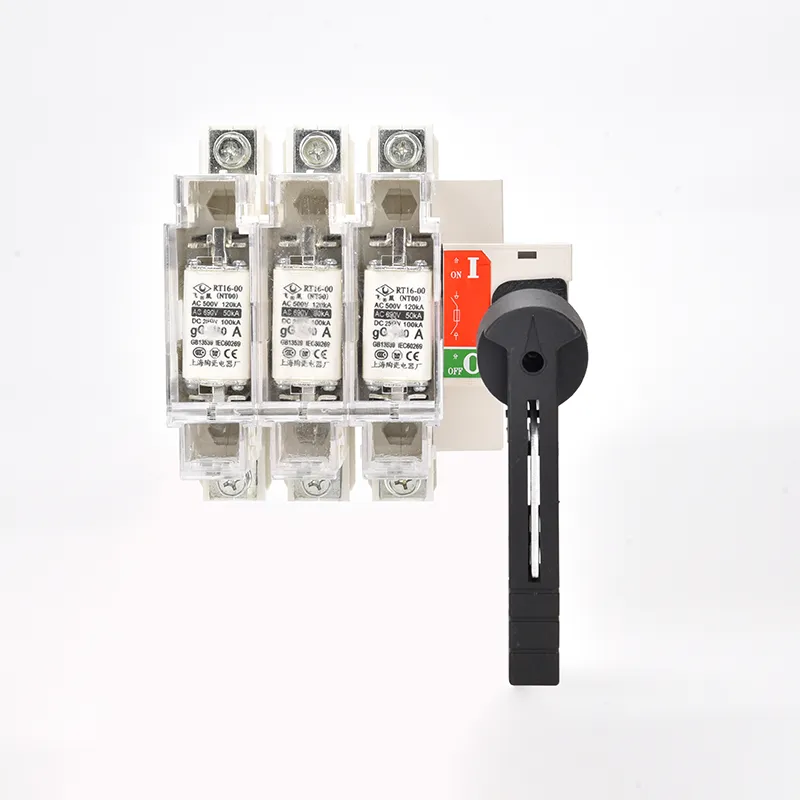

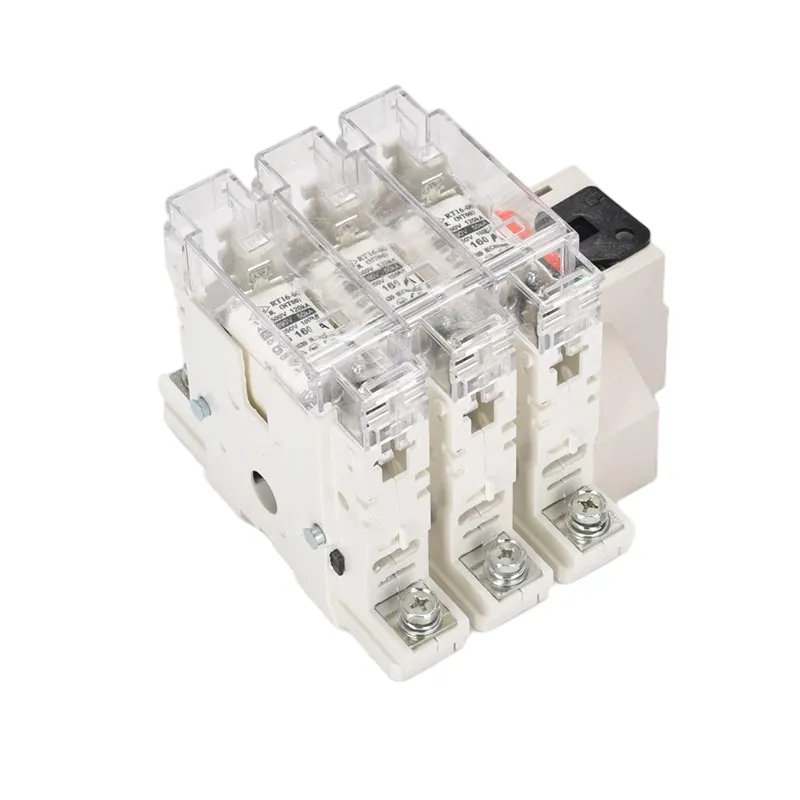

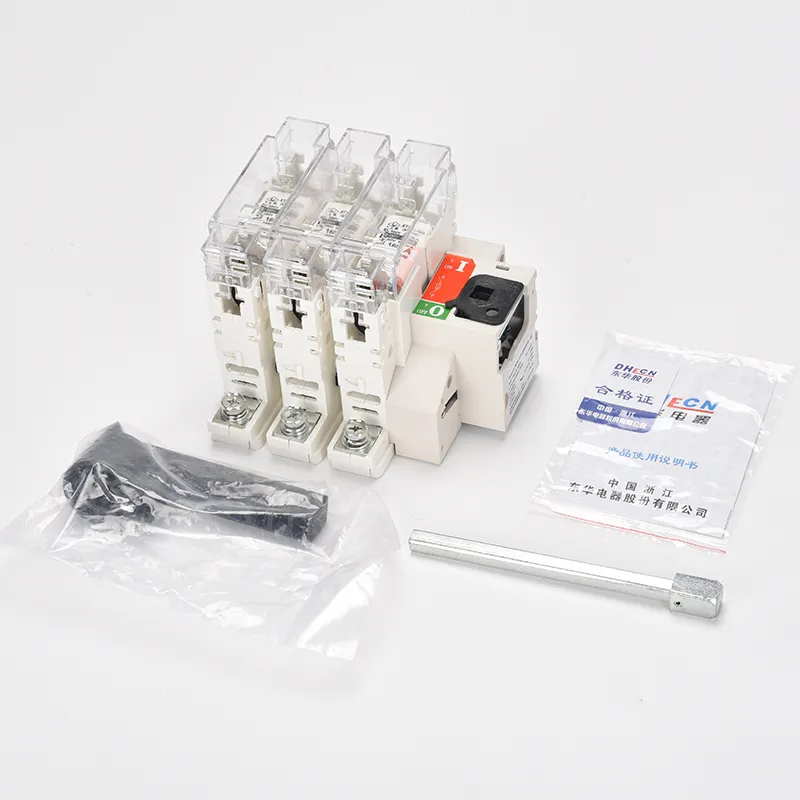

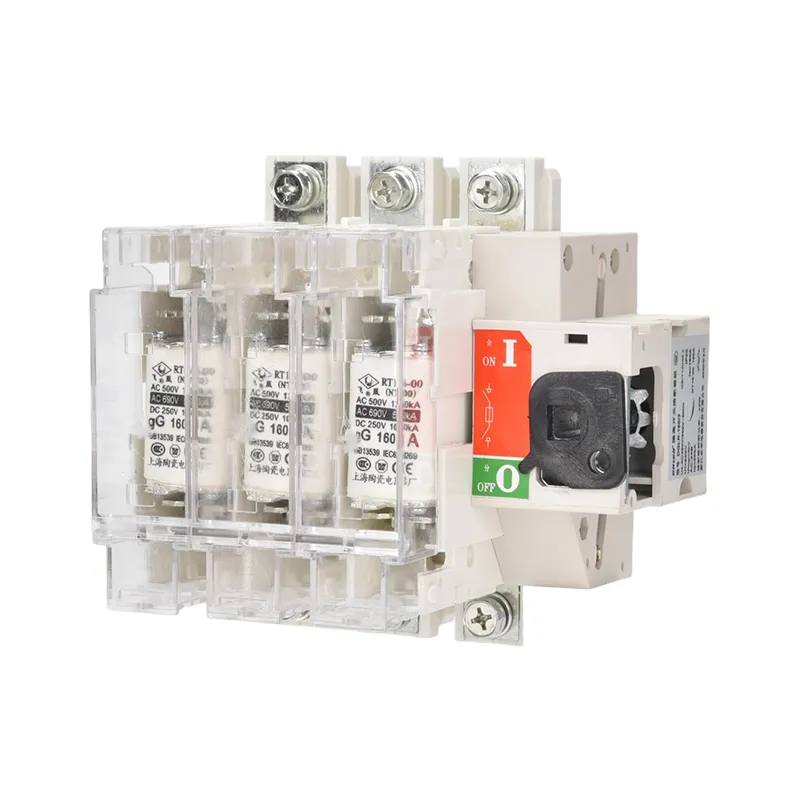

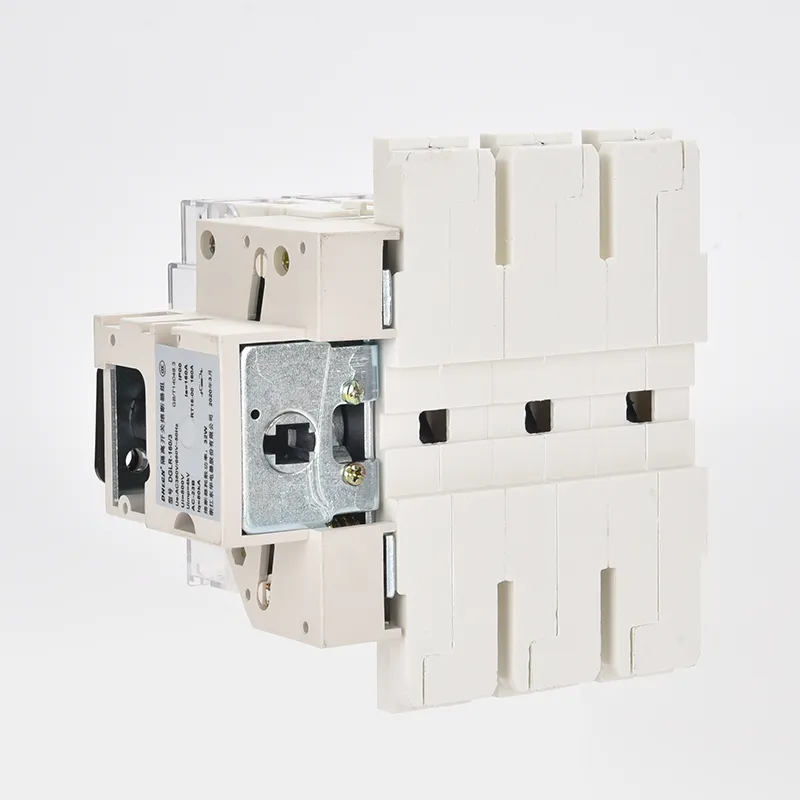

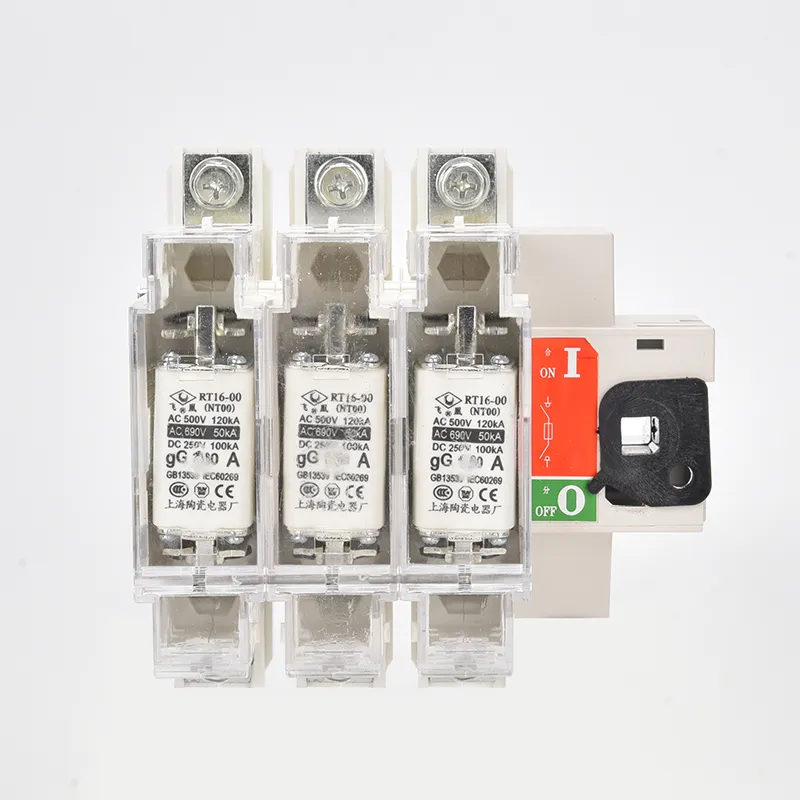

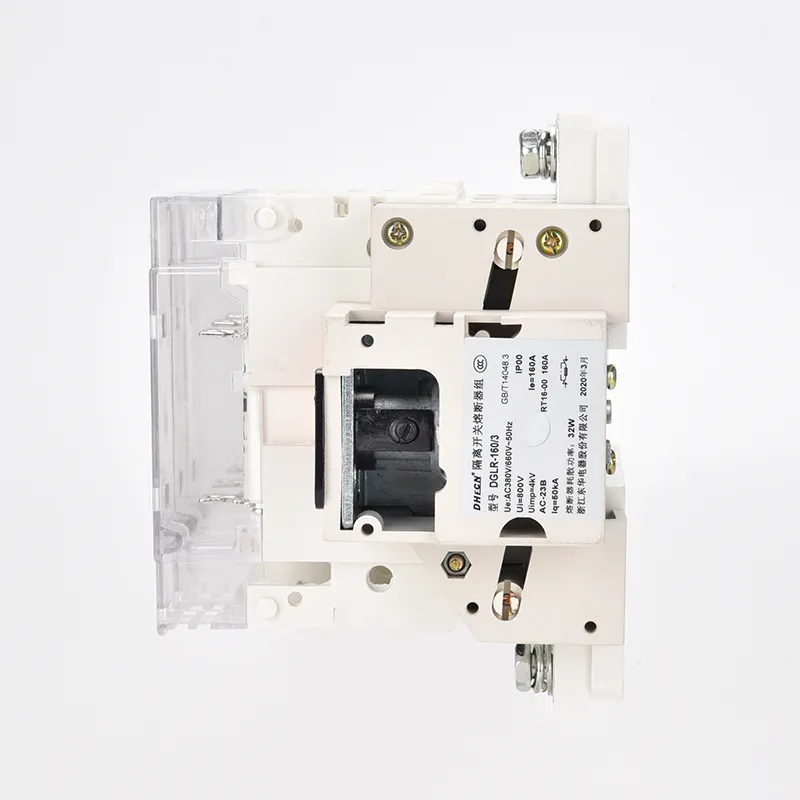

100a سوئیچ سه قطبی 3 فاز فیوز ایزولاتور

برای ایجاد یک تجربه کاربری روان، شرکت تجهیزات برق Wenzhou XiFa نه تنها از مواد اولیه ممتاز در هر سوئیچ جداکننده 100a سه قطبی 3 فاز ذوب شده استفاده می کند، مانند استفاده از پلاستیک های مهندسی مقاوم در برابر شعله روی شیلنگ برای ایجاد عملکرد بهتر در مقاومت مکانیکی و محافظت از عایق 10 مرحله ای ضروری، بلکه برای هر فاز 30 فاز عایق نیز تحت آزمایش قرار می گیرد. سوئیچ جداکننده ذوب شده مانند اندازه گیری مقاومت عایق برای تأیید عملکرد دی الکتریک و سازگاری عملکرد و آزمایش اینترلاک برای تأیید عملکرد مکانیزم ایمن و قابل اعتماد.

ارسال استعلام

توضیحات محصول

عملکرد یک سوئیچ جداساز سه قطبی 3 فاز 100a

1. ایزوله برق: زمانی که سیم کشی برق نیاز به بازرسی یا نگهداری دارد، سوئیچ جداکننده 3 فاز سه قطبی 100a منبع تغذیه را قطع می کند تا ایمنی کارگر تضمین شود.

2. کنترل برق: این اجازه می دهد تا مدار را روشن یا خاموش کنید، عملکرد عادی و قابل اعتماد سیستم را حفظ کنید.

3. وقفه خطا: در صورت اتصال کوتاه یا اضافه بار، عنصر فیوز ذوب می‌شود و جریان قطع می‌شود و موتورها و سایر تجهیزات متصل را از آسیب الکتریکی محافظت می‌کند.

4. حفاظت از مدار و تجهیزات: با محافظت در برابر شرایط غیرعادی، سوئیچ به حفظ پایداری مدار کمک می کند و طول عمر کابل ها و تجهیزات را افزایش می دهد.

ویژگی های کلید ایزولاتور 3 فاز سه قطبی 100a

1. طراحی یکپارچه: عملکردهای فیوز و جداکننده را در یک دستگاه ترکیب می کند و قابلیت اطمینان بالایی را ارائه می دهد.

2. ساخت و ساز فشرده: اندازه کوچک، نصب آسان و صرفه جویی در فضا.

3. تعویض فیوز آسان: سوئیچ و فیوز اجزای جداگانه ای هستند که باعث می شود تعویض فیوز سریع و راحت باشد.

4. کاربرد گسترده: مناسب برای استفاده در مدارهای مختلف ولتاژ پایین.

100a Triple Pole 3 Phase Fused Isolator Switch

پارامتر محصول:

جریان قاب A	جریان نامی فیوز (A)	حالت فیوز
63	10، 20، 30، 40، 50، 63	00C
160	63، 80، 100، 125، 160	0
250	160	0
250	200، 250	1
400	300، 315، 400	2
630	400، 500، 630	3

نوع جلو

تایپ کنید	اندازه فیوز	اندازه قاب و اندازه نصب
GLR-63 × 400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 تا 00 درجه سانتیگراد	152	118	20 تا 30	117				159	145	106	5.4	62.5	32
63A/4	0 تا 00 درجه سانتیگراد	184	118	20 تا 30	117				159	145	106	5.4	62.5	32
160A/3	0 تا 00	164	162	28 تا 30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0 تا 00	200	162	28 تا 30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28 تا 30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28 تا 30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28 تا 30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28 تا 30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

تایپ کنید	اندازه فیوز	اندازه قاب و اندازه نصب
GLR-400-630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

نوع کناری

تایپ کنید	اندازه فیوز	اندازه قاب و اندازه نصب
GLR-63 × 400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 تا 00 درجه سانتیگراد	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 تا 00 درجه سانتیگراد	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0 تا 00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0 تا 00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

تایپ کنید	اندازه فیوز	اندازه قاب و اندازه نصب
GLR-400-630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

100a Triple Pole 3 Phase Fused Isolator Switch

سوالات متداول محصول:

س: چه نوع فیوزهایی در سوئیچ ایزولاتور فیوز شده سه قطبی 3 فاز 100a استفاده می شود؟

پاسخ: فیوزهای با ظرفیت شکست بالا (HBC) که معمولاً برای کاربردهای ولتاژ پایین رتبه بندی می شوند، استفاده می شود. این فیوزها طوری طراحی شده اند که جریان های خطا را به سرعت و با اطمینان قطع کنند و از تجهیزات پایین دستی محافظت کنند.

س: مواد اصلی مورد استفاده در ساخت سوئیچ جداکننده 3 فاز سه قطبی 100a کدامند؟

پاسخ: محفظه معمولاً از ترموپلاستیک مقاوم در برابر شعله یا ورق فولادی ساخته شده است، کنتاکت ها از مس یا مس با روکش نقره برای هدایت بهتر و بدنه فیوز از عایق سرامیکی یا کامپوزیت تقویت شده ساخته شده است. دسته عملیاتی اغلب فلزی با پوشش پلاستیکی محافظ است.

س: آیا سوئیچ ایزولاتور 3 فاز سه قطبی 100a برای نصب در فضای باز مناسب است؟

پاسخ: بله، اما باید در محفظه ای با درجه IP مناسب (مانند IP65 یا بالاتر) نصب شود تا در برابر گرد و غبار، رطوبت و شرایط بیرونی مقاومت کند.

تگ های داغ: کلید جدا کننده فیوزدار 100A تامین کننده کلید جدا کننده سه قطبی عمده فروشی جدا کننده فیوزدار سه فاز
