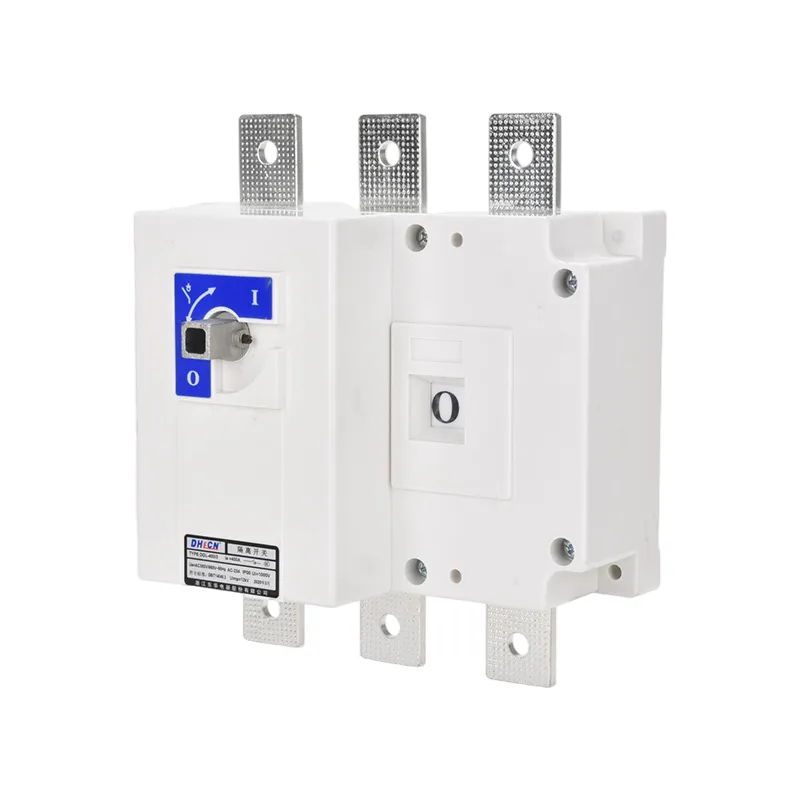

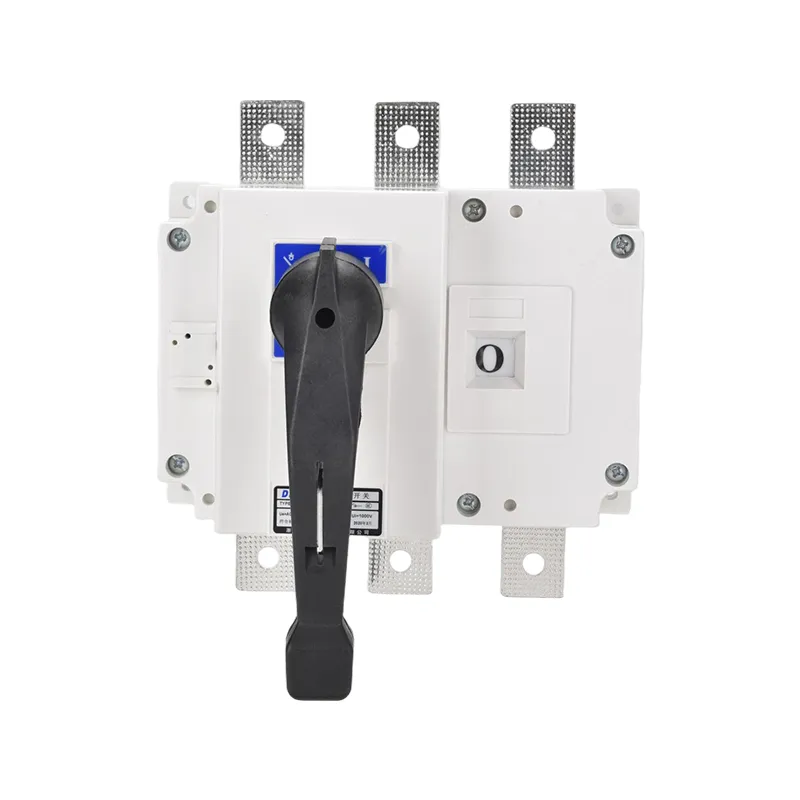

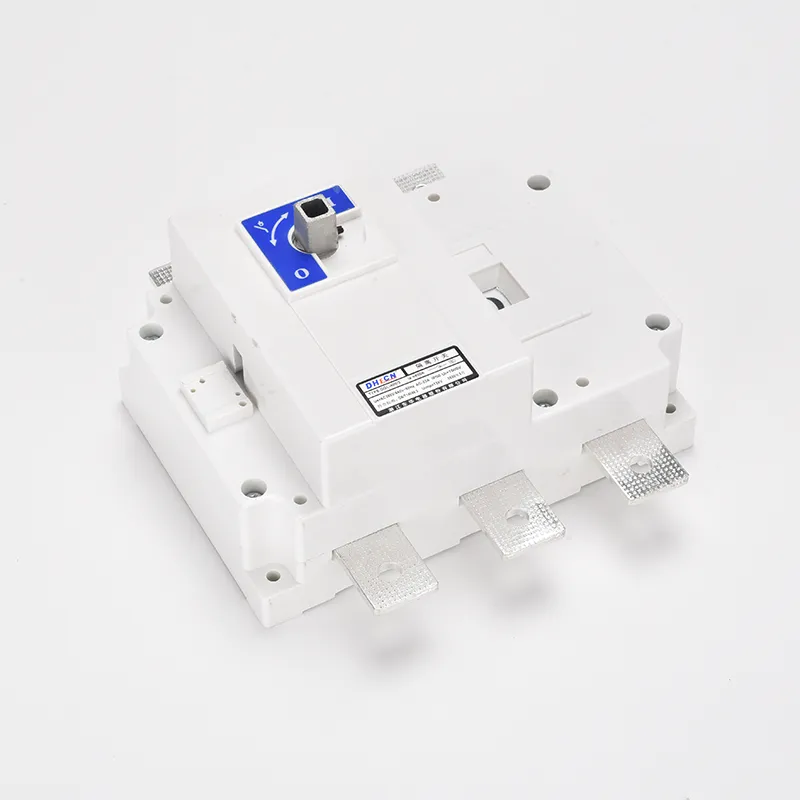

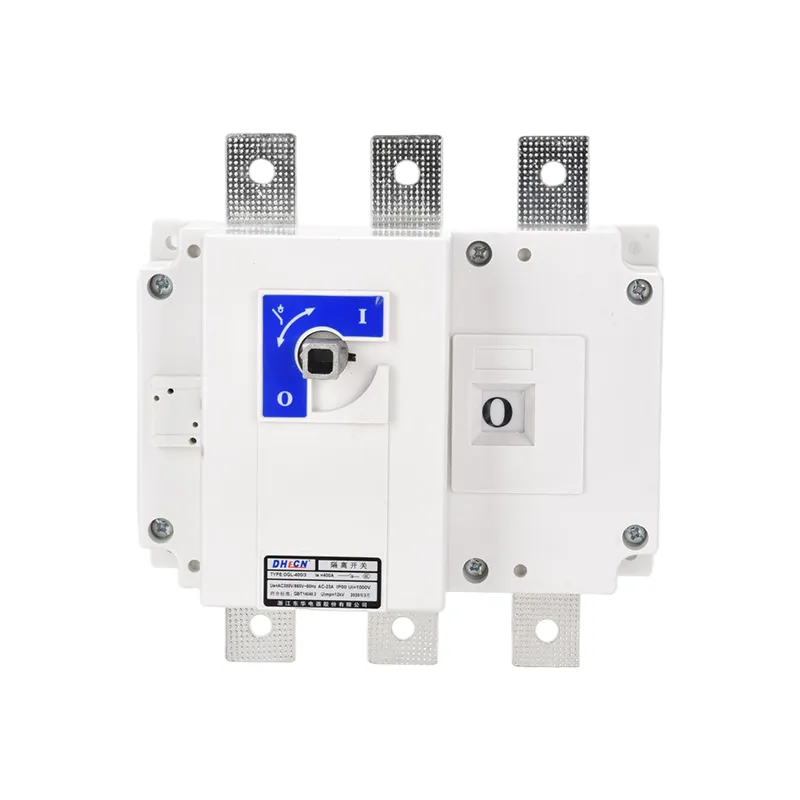

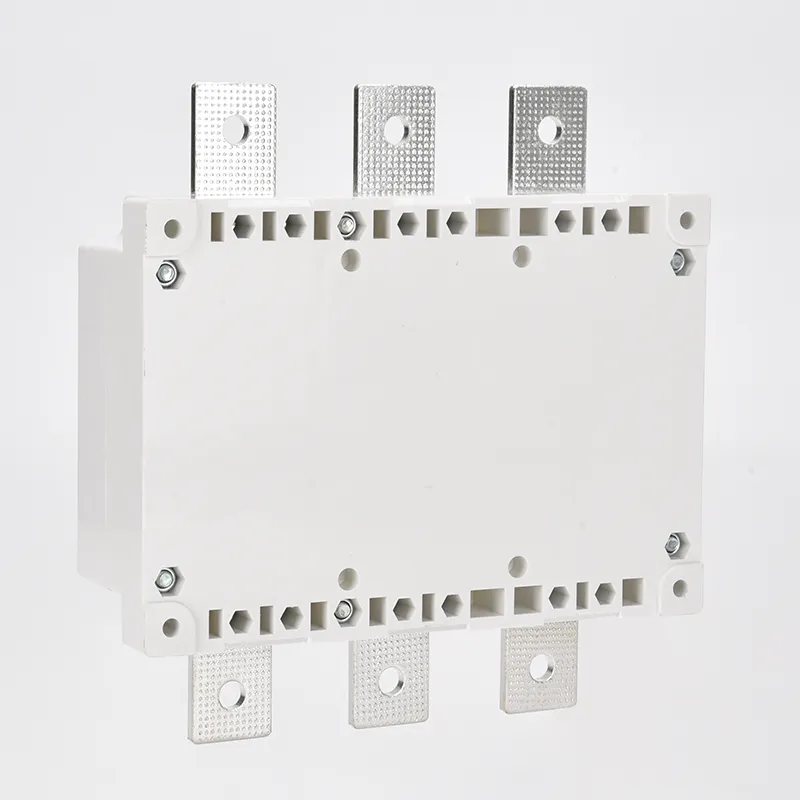

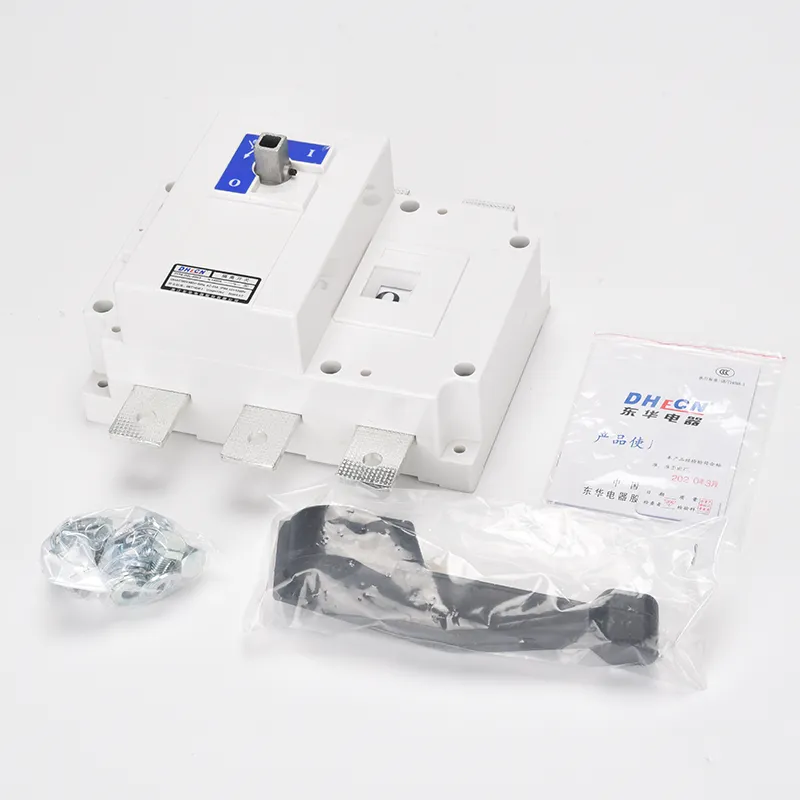

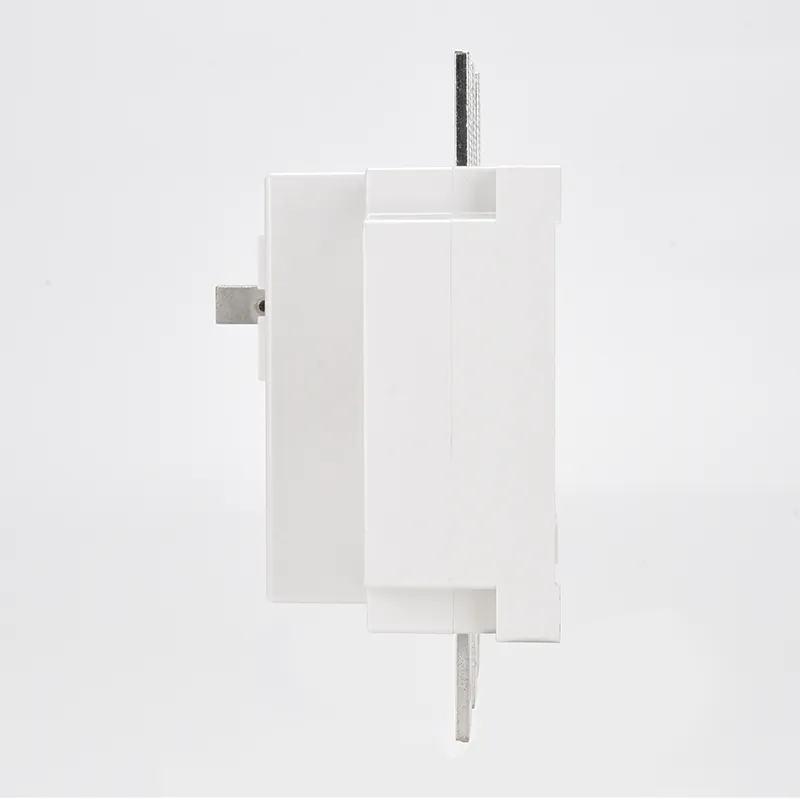

سوئیچ ایزولاتور 3 فاز 100 آمپر 100a

سوئیچ ایزولاتور 3 فاز 100 آمپر 100a یک دستگاه سوئیچینگ است که برای سیستم های AC سه فاز طراحی شده است. در درجه اول برای جداسازی مدار و برای ساخت یا قطع مدارها در شرایط بدون بار استفاده می شود.

توابع اصلی

1. جداسازی مدار: برای اطمینان از نگهداری ایمن، مدارها را بدون هیچ باری وصل یا قطع می‌کند.

2.تنظیم عملیاتی: با هماهنگی کلیدهای مدار برای تغییر وضعیت عملکرد تجهیزات کار می کند.

3. No Load Operations: سوئیچینگ خطوط بدون بار یا ترانسفورماتورهای بدون بار را در داخل و خارج از سرویس فعال می کند.

4. Visible Break Point: یک نقطه قطع واضح را فراهم می کند تا بازرسی و تعمیر و نگهداری را ساده کند.

ویژگی های فنی

1. ساختار بهینه: سوئیچ جداساز 3 فاز 100 آمپر 100a یک مکانیسم عملیاتی واحد را اتخاذ می کند. کنتاکت های متحرک قوس دار و کنتاکت های ثابت به صورت هماهنگ عمل می کنند تا از تعویض همزمان هر سه فاز اطمینان حاصل کنند. این امر انحراف سفر تماس را کاهش می دهد و قابلیت اطمینان را بهبود می بخشد.

2. سهولت نصب و نگهداری: طراحی جمع و جور 100 آمپر سوئیچ ایزولاتور 3 فاز 100a امکان نصب راحت را فراهم می کند و هزینه های نگهداری را پایین نگه می دارد.

پارامتر محصول:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
رابط کاربری (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قدرت دی الکتریک (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
جریان کاری le(A)
400 ولت AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 ولت AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 ولت AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 ولت AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 ولت AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 ولت AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 ولت DC21	125	160	200	250	315	400	500	630
220 ولت DC22	125	160	200	250	315	400	400	500
220 ولت DC23	125	125	160	200
440 ولت DC21	100	125	160	200	315	400	400	500
440 ولت DC22	100	125	160	200	315	400	400	500
440 ولت DC23	100	125	160	200
قدرت موتور (KW)
400 ولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 ولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
ساخت و شکستن ظرفیت
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (مقدار اوج KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
عمر مکانیکی (بار)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
عمر الکتریکی (زمان)
Ue=660V جریان نامی le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کیلوگرم)
3 قطب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 قطب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
گشتاور عملیاتی (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

تایپ کنید	اندازه قاب و اندازه نصب

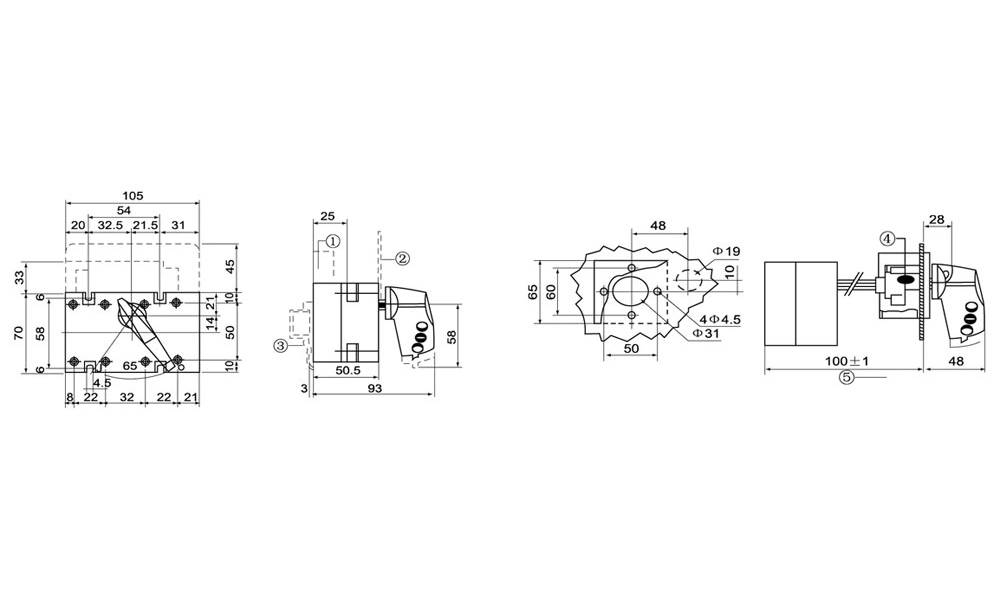

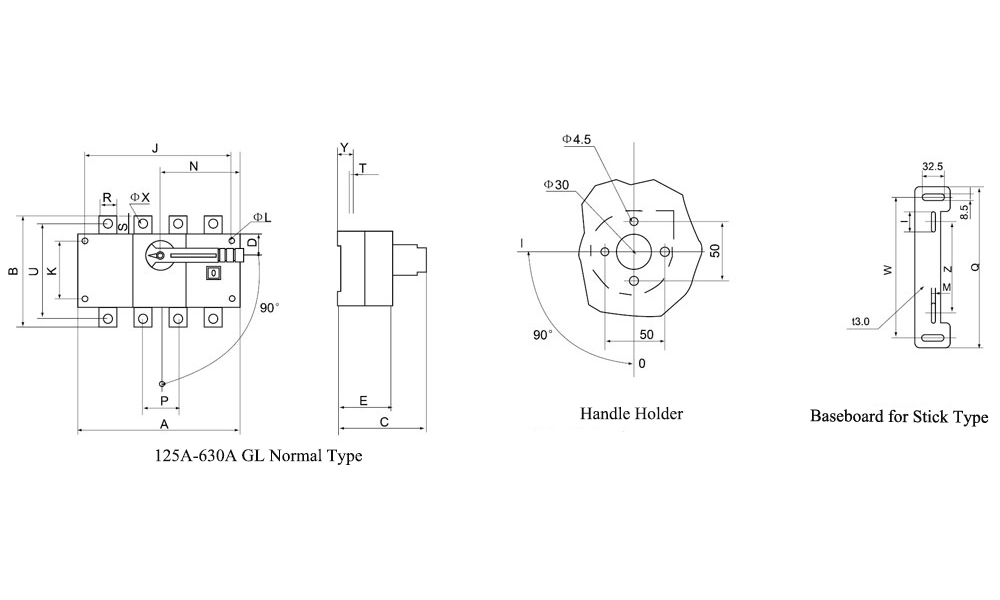

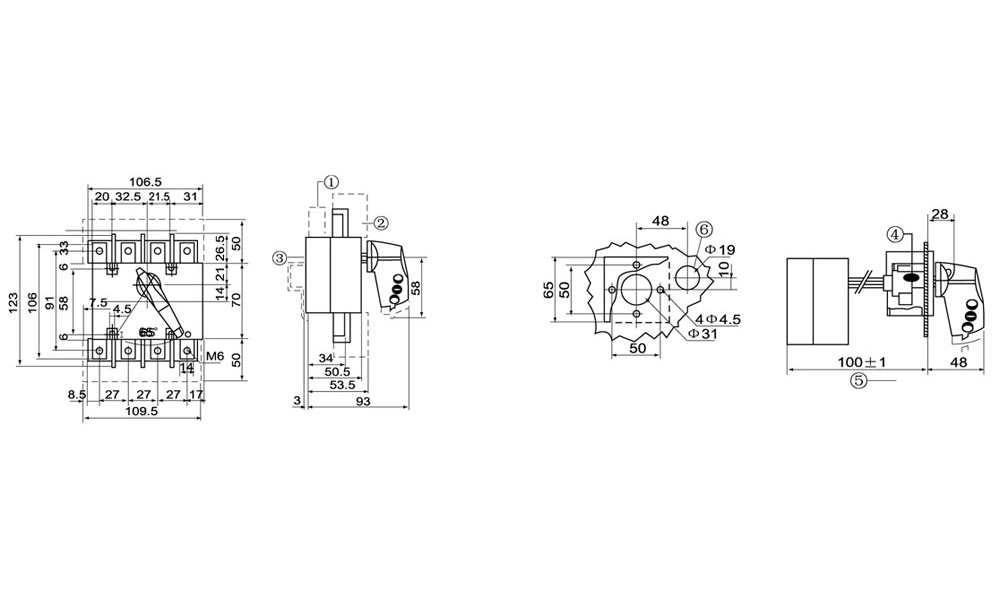

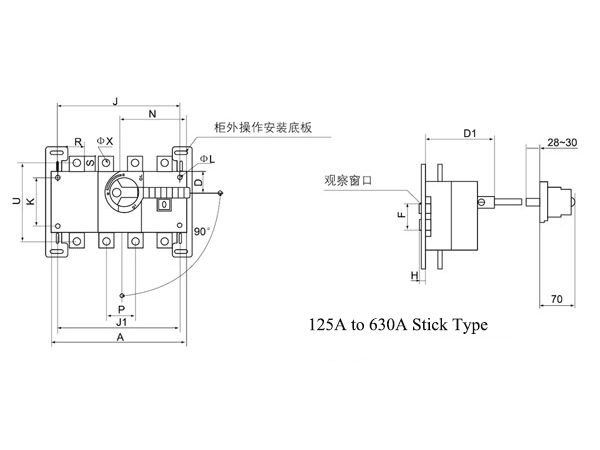

GL-125-630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

تایپ کنید	اندازه
GL-125-630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

تایپ کنید	اندازه قاب و اندازه نصب

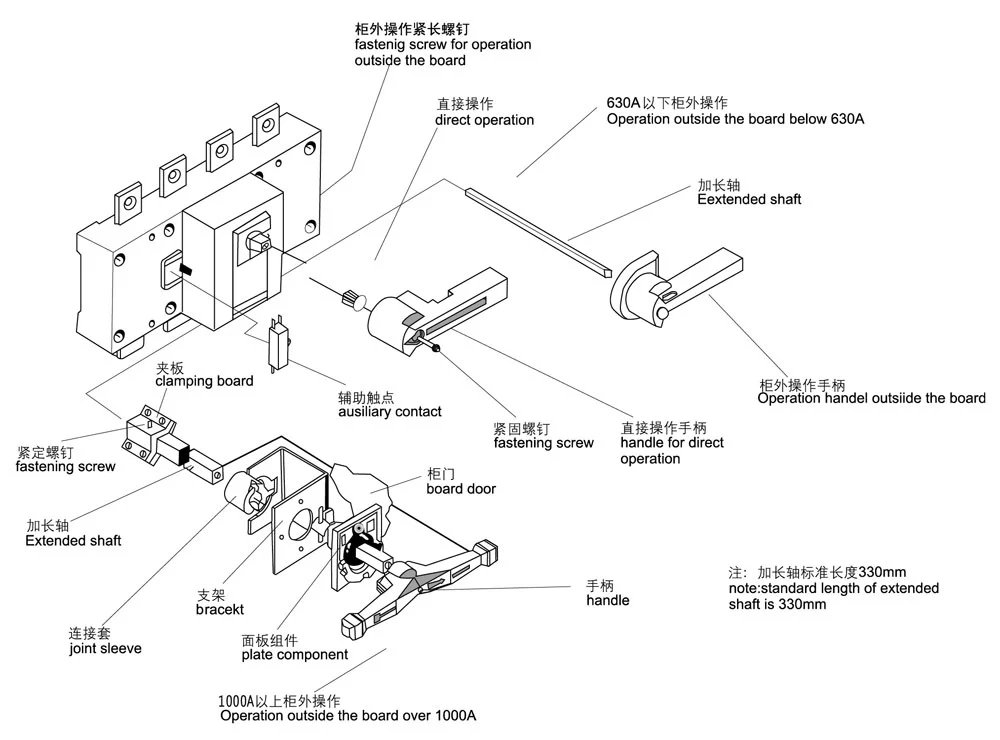

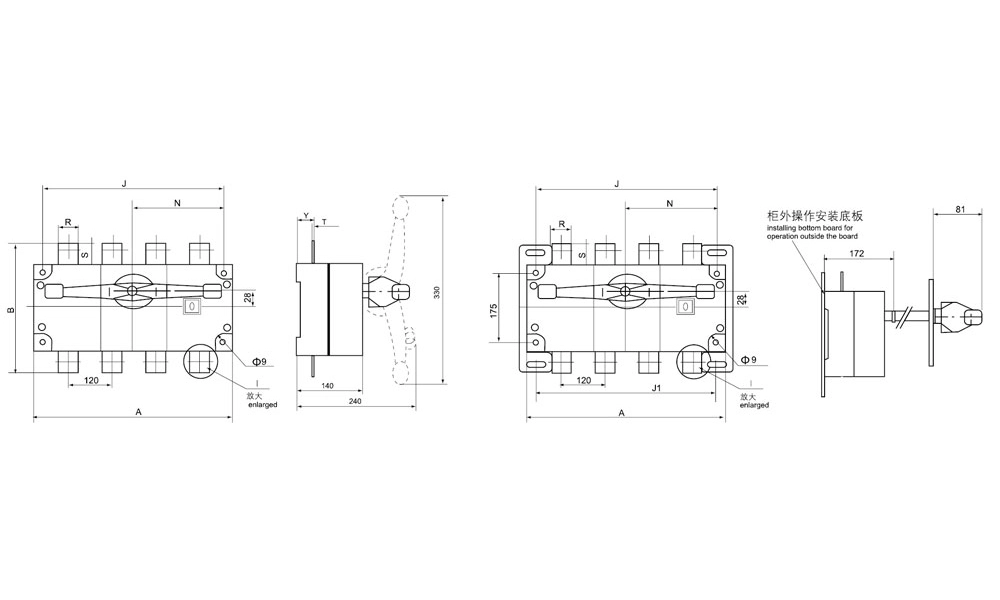

GL-1000-4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

سوالات متداول محصول:

س: آیا می توان سوئیچ 100a ایزولاتور 3 فاز 100 آمپر را تحت بار کار کرد؟
پاسخ: خیر. سوئیچ ایزولاتور 3 فاز 100 آمپر 100a برای استفاده در شرایط بدون بار در نظر گرفته شده است. نباید برای ایجاد یا قطع مدارهایی که دارای جریان عملیاتی معمولی هستند استفاده شود. برای سوئیچینگ بار باید از قطع کننده مدار یا کلید قطع بار استفاده شود.
س: چه موادی معمولاً در یک سوئیچ ایزولاتور 3 فاز 100 آمپر 100a استفاده می شود؟
پاسخ: کلیدهای جداساز 3 فاز 100 آمپری با کیفیت بالا عموماً دارای محفظه‌های مقاوم در برابر شعله یا گرمانرم/فلز تقویت‌شده، کنتاکت‌های مسی با روکش مسی یا نقره‌ای برای مقاومت و دوام کم، و مکانیزم‌های عملیاتی فولاد یا آلیاژ مقاوم هستند. اینها عمر طولانی و عملکرد قابل اعتماد را تضمین می کنند.
س: یک کلید 100 آمپر ایزولاتور 3 فاز 100 آمپر چه تفاوتی با یک قطع کننده مدار 3 فاز 100 آمپری دارد؟
پاسخ: قطع کننده مدار 3 فاز 100 آمپری می تواند جریان بار و خطا را قطع کند، در حالی که یک سوئیچ ایزولاتور 3 فاز 100 آمپری تنها در شرایط بدون بار قطع می شود. نقش فاز 100 آمپر 3 تضمین یک جداسازی قابل مشاهده و قابل اعتماد برای ایمنی است، در حالی که عملکردهای حفاظتی با فیوزها یا قطع کننده ها باقی می مانند.
