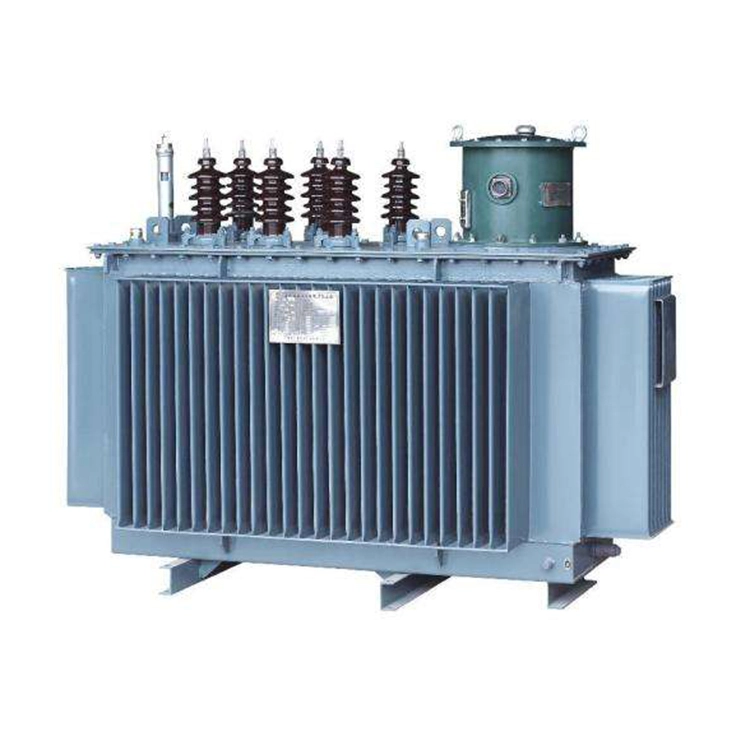

ترانسفورماتور غوطه ور روغنی 10kv 500kva

WenZhou XiFa Electrical Power Equipment Co., Ltd یک کارخانه حرفه ای برای تولید ترانسفورماتور 10kv 500kva است که در روغن غوطه ور شده با خدمات سفارشی مناسب برای محیط کاری برای مشتریان خارج از کشور است. به عنوان مثال، Wenzhou XiFa Electrical Power Equipment Co., Ltd نیاز به افزایش دما را از 65 K به 45 K به طور متوسط برای مشتری در خاورمیانه و آسیای مرکزی افزایش می دهد. و هر ترانسفورماتور 10kv 500kva گام به گام غوطه ور در روغن، روغن عایق درجه بالا را در فرآیند تولید به کار می گیرد تا عملکرد استاندارد زیر 50- تا 60 درجه سانتی گراد داشته باشد.

ارسال استعلام

توضیحات محصول

الزامات نصب ترانسفورماتورهای روغنی:

1. ترانسفورماتورهای غوطه ور در روغن 10kv 500kva باید به طور مناسب ایمن و پشتیبانی شوند تا از هرگونه لرزش یا حرکتی که ممکن است در حین حمل و نقل و نصب رخ دهد جلوگیری شود.

2. ترانسفورماتور غوطه‌ور در روغن 10kv 500kva باید به‌صورت عمودی روی پایه‌ای محکم نصب شود و برای اطمینان از عملکرد پایدار، به دقت تراز شود.

3. سازه های نگهدارنده ترانسفورماتورهای 10kv 500kva گام به گام روغنی باید در تراز عمودی و افقی نصب شده و به طور مناسب از زمین عایق بندی شوند. ارتفاع نصب نباید بیش از 2.5 متر افقی و 4 متر عمودی باشد. تمام اجزاء و اتصالات ترانسفورماتورهای 10kv 500kva گام به گام باید به طور محکم و قابل اطمینان بسته شوند.

4. بوش ها و سرنخ های ترانسفورماتورهای غوطه ور در روغن 10kv 500kva باید تا حد امکان نزدیک به هم چیده شوند. درصورتی‌که شرایط اجازه می‌دهد، ممکن است سرنخ‌ها از طریق آستین‌های عایق یا سوراخ‌های سربی تعیین‌شده به بدنه ترانسفورماتور 10kv 500kva متصل شوند.

5. همه قاب‌های نگهدارنده ترانسفورماتور غوطه‌ور در روغن 10kv 500kva باید قوی و قابل اعتماد باشند. تمام قطعات اتصال و اتصال دهنده ها باید در شرایط عملیاتی نامی آزمایش های بار را تحمل کنند.

6. سیستم خنک‌کننده و تمام لوازم جانبی ترانسفورماتور غوطه‌ور در روغن 10kv 500kva باید کامل، سالم و به‌درستی نصب شده باشند.

7. محل نصب ترانسفورماتور 10kv 500kva در روغن غوطه ور باید تمیز و خشک و عاری از هرگونه مواد قابل اشتعال، انفجاری یا خورنده باشد. استعمال دخانیات و شعله های آتش در مجاورت اکیدا ممنوع است.

8. پس از نصب، اقدامات آب بندی مناسب باید انجام شود تا از ورود نشت روغن، هوا یا رطوبت به مخزن جلوگیری شود که در غیر این صورت ممکن است منجر به خطا یا حوادث عملیاتی شود.

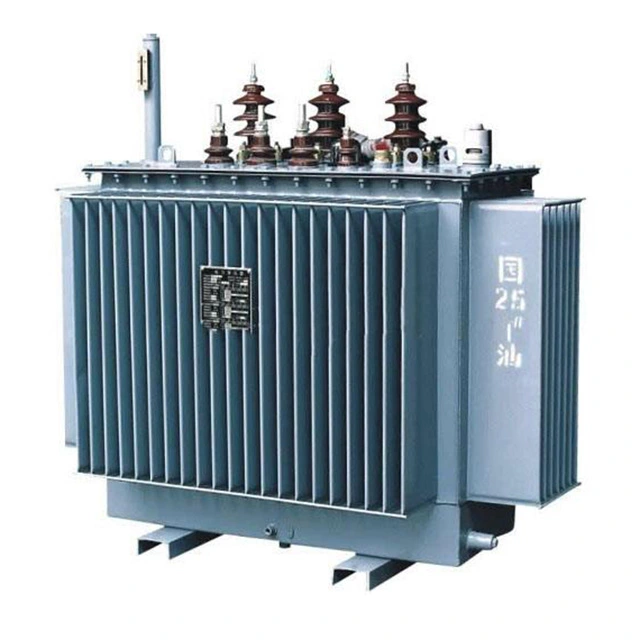

10kv 500kva Step Down Oil Immersed Transformer

مشخصات فنی:

نام محصول		ترانسفورماتور غوطه ور در روغن 10kv 500kva
نسبت ولتاژ		10/0.4 کیلو ولت
گروه برداری		Dyn11 یا Yyn0
سیستم خنک کننده		ONAN
روی Changer ضربه بزنید	تایپ کنید	Tap Changer یا On-Load Tap Changer بدون انرژی
	محدوده	2.5٪ در هر سطح، پنج مرحله برای کل
امپدانس		4.5% ± 10%
افزایش دما		رویه روغن: ≤55 K; میانگین سیم پیچ: ≤65 K
دمای محیط		-25 درجه سانتیگراد تا +40 درجه سانتیگراد
ارتفاع		≤ 1000 متر (برای عملیات در ارتفاع بالا نیاز به درجه بندی است)
رطوبت نسبی		≤ 95٪

اقدامات ایمنی ترانسفورماتور غوطه‌ور در روغن

از آنجایی که ترانسفورماتورهای 10kv 500kva پایین‌رفته در روغن از روغن به‌عنوان واسطه عایق استفاده می‌کنند، اقدامات احتیاطی مناسب باید در تمام عملیات‌های الکتریکی به شدت رعایت شود. به منظور کاهش خطر شکست عایق و اطمینان از عملکرد ایمن، اقدامات زیر باید اجرا شود:

1. بازرسی منظم از ترانسفورماتور ONAN 500kva باید تقویت شود. هر گونه خطر ایمنی بالقوه باید به موقع شناسایی و از بین برود.

2. از خطاهای اتصال کوتاه در حین کار باید به شدت جلوگیری شود، زیرا جریان اتصال کوتاه حاصل ممکن است باعث فشار داخلی شدید شود که می‌تواند منجر به پارگی مخزن یا خطر آتش‌سوزی شود.

3. برای کاهش خطر انفجار ناشی از خطاهای داخلی، مخزن ترانسفورماتورهای غوطه‌ور شده در روغن 10kv 500kva باید مجهز به دستگاه‌های کاهش فشار مناسب برای آزادسازی فشار داخلی بیش از حد در مواقع لزوم باشد.

4. هر ترانسفورماتور 10kv 500kva در روغن غوطه ور شده از Wenzhou XiFa الکتریکی می تواند در عرض 2 ساعت با 120 درصد بارگیری شود. با این حال، از عملیات بارگذاری بیش از حد طولانی مدت ترانسفورماتور 10kv 500kva در روغن غوطه ور باید اجتناب شود، زیرا ممکن است منجر به افزایش بیش از حد دما، تسریع پیری عایق و کاهش عمر مفید شود.
