1. ترانسفورماتورهای غوطهور در روغن سه فاز با سیستمهای خنککننده طبیعی یا خنککننده هوای اجباری در دسترس هستند. در هر دو مورد، روغن عایق نقش مهمی در انتقال حرارت و کنترل دما دارد. برای اطمینان از عملکرد قابل اعتماد و اتلاف گرمای کارآمد، روغن عایق درجه بالا و تجهیزات خنککننده قابل اعتماد در طول فرآیند تولید با دقت انتخاب میشوند.
2. سیمپیچهای ترانسفورماتورهای سه فاز غوطهور در روغن 630 kva معمولاً با هستههای فولادی سیلیکونی چند لایه و ساختارهای عایق چند لایه طراحی میشوند. معمولاً از فناوریهای پیشرفته انباشتهسازی خودکار و جوشکاری برای بهبود پایداری مکانیکی و عملکرد الکتریکی استفاده میشود. هسته و اجزای ساختاری از مواد فولادی نورد سرد با کیفیت بالا برای دوام بیشتر و قابلیت اطمینان عملیاتی ساخته شدهاند.
3. هادیهای مسی با رسانایی بالا معمولاً برای ساخت سیمپیچهای ترانسفورماتور سه فاز غوطهور در روغن 630 kva استفاده میشوند تا عملکرد حرارتی و ایمنی عملیاتی را بهبود بخشند. علاوه بر این، اگر سیمپیچهای ترانسفورماتورهای سه فاز ترانسفورماتور 630 kva در روغن غوطهور شوند، میتواند بودجه را حدود 40 تا 65 درصد از ارزش کل کاهش دهد. از سوی دیگر، سیستم عایق عمدتاً شامل کاغذ عایق آغشته به روغن است که در روغن ترانسفورماتور غوطه ور شده است. تمامی مواد عایق مطابق با الزامات مربوطه استانداردهای IEC 60076 انتخاب و آزمایش می شوند.
4. چندین روش خنککننده را میتوان برای ترانسفورماتورهای سه فاز غوطهور در روغن اعمال کرد، از جمله سیستمهای خنککننده طبیعی، خنککننده هوای اجباری، و سیستمهای خنککننده هوای اجباری روغن. بسته به ظرفیت نامی و نیازهای کاربردی، ترانسفورماتورهای سه فاز غوطهور در روغن ممکن است بهصورت جداگانه، موازی یا بهعنوان بخشی از یک آرایش خنککننده یکپارچه کار کنند.
5. سیمپیچهای ترانسفورماتورهای سه فاز غوطهور در روغن معمولاً به صورت عمودی یا افقی بسته به طراحی ساختاری و الزامات عملیاتی تجهیزات نصب میشوند. با این حال، ترانسفورماتورهای سه فاز غوطهور شده در روغن 630 kva، آرایشی را برای دستیابی به عملکرد بهتر در اتلاف گرما و قابلیت مقاومت در برابر اتصال کوتاه اتخاذ میکنند.
|
نام محصول |

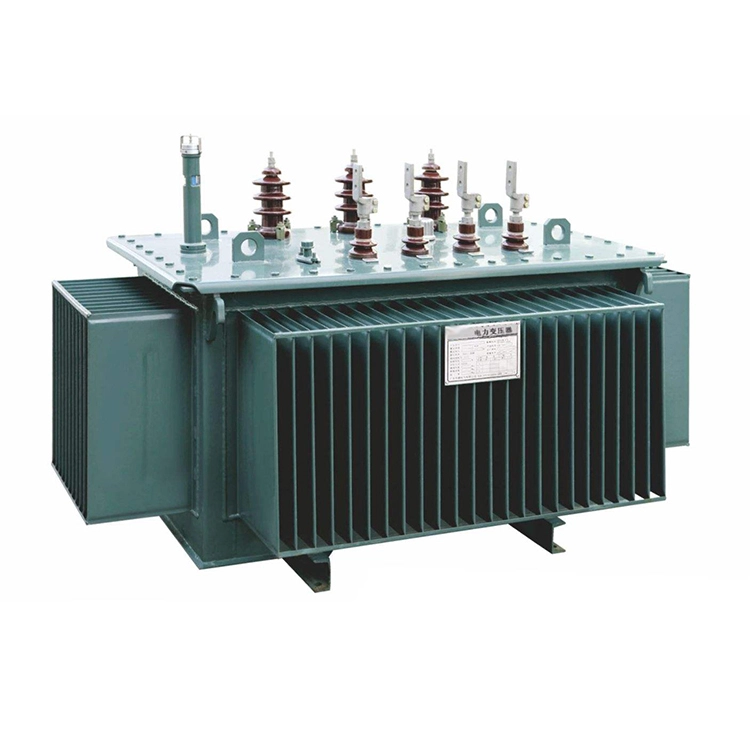

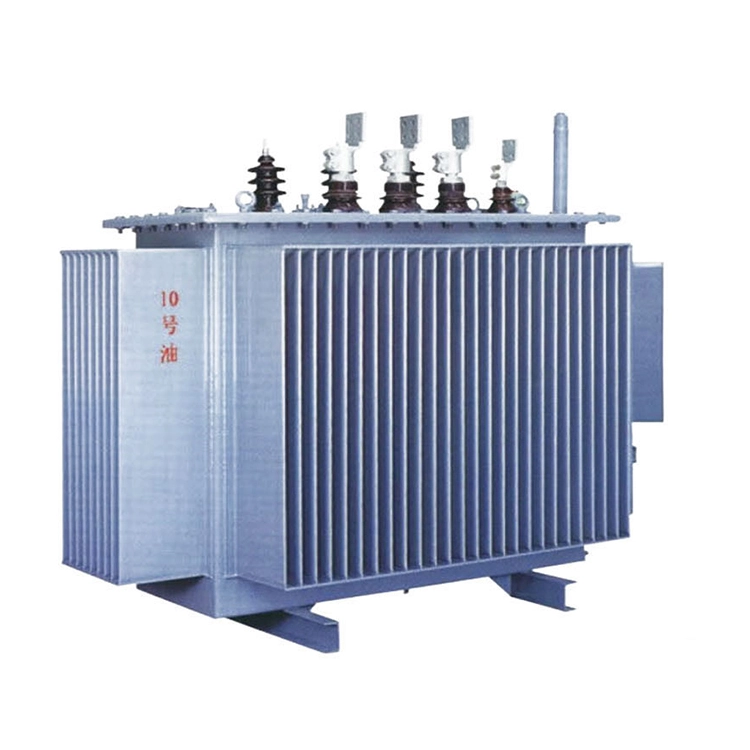

ترانسفورماتور سه فاز روغنی 630 kva |
|
|
گروه برداری |
Dyn11 |
|
|
شماره فاز |
سه فاز |
|
|
روی Changer ضربه بزنید |
تایپ کنید |
OLTC یا DETC |
|
محدوده |
پنج مرحله، هر مرحله برای 2.5٪ |
|
|
بدون از دست دادن بار |
1200 W±15٪ یا کمتر |
|
|
از دست دادن بار (در 75 ℃) |
6200 W±15٪ یا کمتر |
|
|
امپدانس |
4%±10% |
|
|
افزایش دما |
رویه روغن:≤60 K; میانگین سیم پیچ:≤65 K |
|
|
نوع تانک |
هرمتیک مهر و موم شده / نوع محافظ |
|
ترانسفورماتورهای سه فاز غوطه ور در روغن 1.630 kva برای سیستم های قدرت AC با فرکانس 50 هرتز و ولتاژ نامی تا 35 کیلو ولت مناسب هستند. آنها عمدتاً برای تبدیل ولتاژ و به عنوان منبع تغذیه برای مدارهای کنترل در سیستم های الکتریکی استفاده می شوند.
ترانسفورماتورهای سه فاز غوطه ور نفتی 2.630 kva به طور گسترده در شبکه های برق شهری و روستایی، تاسیسات صنعتی، شرکت های معدنی و همچنین زیرساخت های حیاتی و پروژه های مهندسی عمده استفاده می شود. در حین کار با بار کامل، افزایش دمای ترانسفورماتور سه فاز غوطهور در روغن ۶۳۰ کیلووات باید در محدودههای مجاز تعیینشده توسط سازنده باقی بماند.
3. برای ترانسفورماتورهایی که در شرایط محیطی سخت کار می کنند، تعمیر و نگهداری نباید در هنگام باران، برف یا آب و هوای شدید به منظور جلوگیری از آسیب عایق و اطمینان از ایمنی عملیاتی انجام شود.
ترانسفورماتورهای سه فاز غوطهور در روغن 4.630 kva نباید در محیطهای بالاتر از 50+ درجه سانتیگراد برای کاربردهای استاندارد کار کنند، و کارکرد زیر 60- درجه سانتیگراد اکیداً ممنوع است، زیرا دمای بسیار پایین ممکن است باعث آسیب جدی به اجزای داخلی و سیستمهای عایق شود.
5. روغن عایق مورد استفاده به عنوان محیط خنک کننده باید تمیز و عاری از آلاینده های خورنده یا انفجاری باقی بماند تا از عملکرد ایمن و پایدار ترانسفورماتور اطمینان حاصل شود.
6. برای نصب در مناطق با دمای بالا یا محیطهای خطرناک، آزمایش عایق باید قبل از راهاندازی ترانسفورماتور سه فاز روغنی 630 kva انجام شود.
