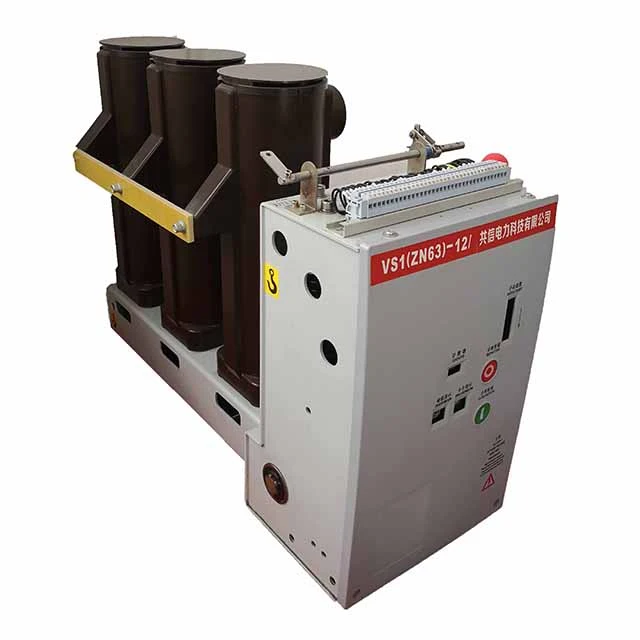

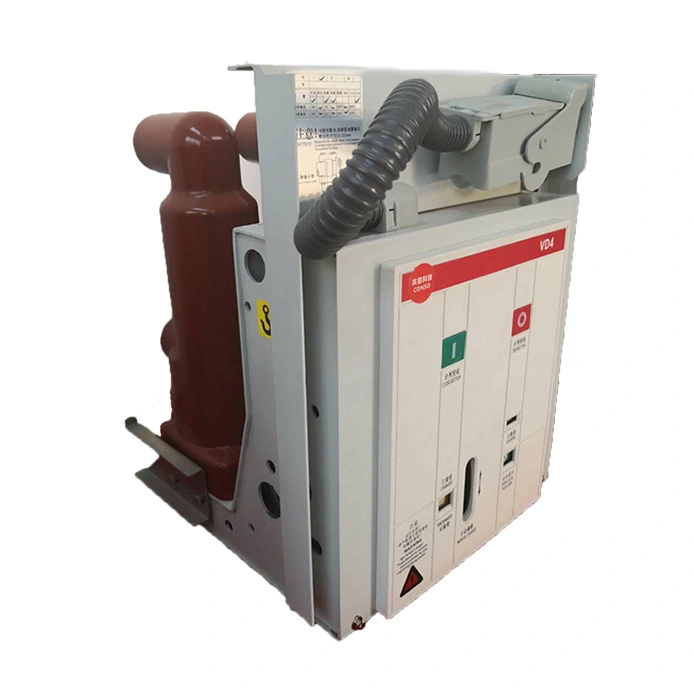

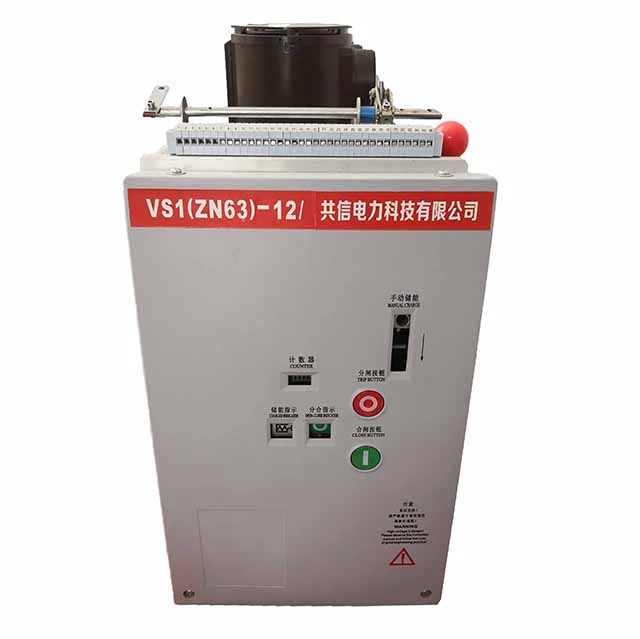

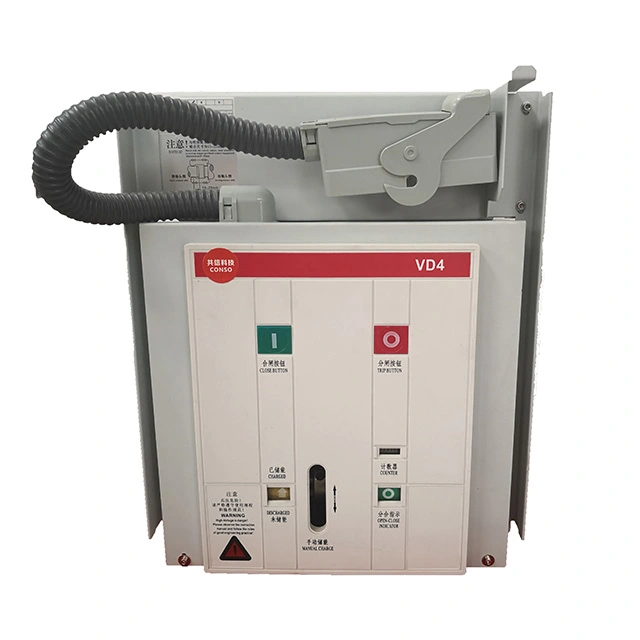

سوئیچ قطع کننده مدار خلاء 11kv داخلی یک دستگاه سوئیچینگ ولتاژ متوسط است که برای کنترل مطمئن و حفاظت از سیستم های قدرت الکتریکی طراحی شده است. این دستگاه از فناوری پیشرفته خلاء قطع کننده برای خاموش کردن قوس استفاده می کند. ویژگی های ساختار را می توان به صورت زیر نشان داد:
1. انقراض سریع قوس با حداقل فرسایش تماسی را فراهم می کندمدارشکن خلاء;
2. وقفه قابل اعتماد را در مورد جریان های اتصال کوتاه و اضافه بار تضمین می کند.
1. این طراحی فشرده و عملکرد قابل اعتماد، قادر به عملیات مکرر است.
2. در مقایسه با مکانیسم های سنتی به حداقل تعمیر و نگهداری نیاز دارد.
1. به عنوان قطب سیلندر عایق یا قطب رزین ریخته گری برای استحکام دی الکتریک عالی استفاده می شود.
2. عملکرد پایدار را در محیط های خشن تضمین می کند.

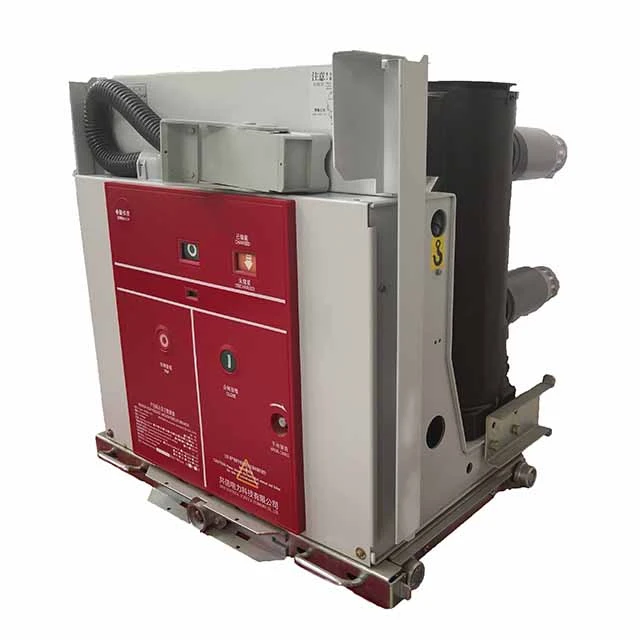

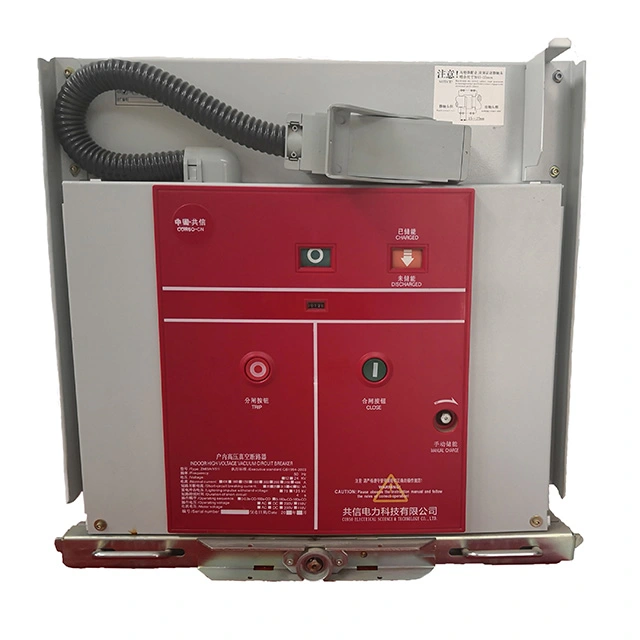

1. در نوع ثابت یا چرخ دستی برای نصب آسان در تابلو برق موجود است.
2. با پانل های الکتریکی مانند کابینت های فلزی داخلی نوع KYN28 سازگار است.
|
حداکثر ولتاژ کاری (کیلو ولت) |
12 |
||
|
ولتاژ عملیاتی (V) |
DC 220/110 AC 220/110 |
||
|
فرکانس نامی (هرتز) |
50 |
||
|
تحمل ولتاژ ضربه ای نوری (کیلو ولت) |
75 |
||
|
ولتاژ فرکانس برق 1 دقیقه (کیلو ولت) |
42 |
||
|
جریان قطع نامی اتصال کوتاه (kA) |
25 |
31.5 |
40 |
|
جریان دارای رتبه (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
زمان بسته شدن (ms) |
35 تا 70 |
||
|
زمان حرکت (میلیثانیه) |
20 تا 50 |
||
|
عمر مکانیکی (بار) |
10000 یا 20000 |
||
|
عملیات شکست رتبه بندی شده (بار) |
30 |
||
|
میانگین سرعت بسته شدن (m/s) |
0.5 تا 0.8 |
||
|
میانگین سرعت حرکت (متر بر ثانیه) |
0.9 تا 1.2 |
||
س: سوئیچ قطع کننده مدار خلاء vcb 11kv در داخل ساختمان با کلیدهای مدار SF6 یا روغن متفاوت است؟
A: سوئیچ قطع کننده مدار خلاء 11kv vcb از قطع کننده های خلاء برای خاموش کردن قوس ها استفاده می کند که به معنی عدم نشت روغن، عدم انتشار گازهای گلخانه ای و تعمیر و نگهداری بسیار کمتر است. تمیزتر، ایمن تر و عمر تماس طولانی تری دارد.
س: الزامات تعمیر و نگهداری یک کلید قطع کننده مدار خلاء 11kv چیست؟
A: بازرسی های معمولی مانند بررسی مقاومت تماس، عملیات مکانیکی و عایق توصیه می شود. با این حال، از آنجایی که قطع کننده های خلاء تقریباً بدون تعمیر و نگهداری هستند، کلید قطع کننده مدار خلاء vcb 11kv در مقایسه با قطع کننده مدار نوع عایق روغن یا عایق گاز SF6 به سرویس بسیار کمی نیاز دارد.
س: آیا سوئیچ قطع کننده مدار خلاء vcb 11kv برای شبکه هوشمند یا نظارت از راه دور مناسب است؟
ج: بله. سوئیچ قطع کننده مدار خلاء 11kv را می توان با رله های حفاظتی، کنترل از راه دور و دستگاه های ارتباطی ترکیب کرد، که اجزای آن می توانند از سیستم های SCADA و اتوماسیون شبکه هوشمند پشتیبانی کنند و نظارت بر زمان واقعی و عملکرد از راه دور را ارائه دهند.
