شکن Ckt وکیوم برقی 11kv Vcb

شرکت Wenzhou XiFa Electric Power Equipment Co., Ltd برای تولید یک قطع کننده ckt خلاء الکتریکی 11kv vcb قابل اعتماد، خدمات سفارشی سازی مختلف را به مشتریان ارائه می دهد. این شرکت نه تنها خدمات OEM مانند چاپ لوگوی مشتریان را بر روی قطع کننده ckt وکیوم برقی 11kv vcb و بسته ارائه می دهد. علاوه بر این، مشخصات فنی را می توان تنظیم کرد مانند رله unbervoltage، رله اضافه بار را می توان در قطع کننده خلاء الکتریکی 11kv vcb ckt ادغام کرد. و جریان رله اضافه بار دارای گزینه های 3.5 A یا 5 A است. در همین حال، قطع کننده خلاء ckt الکتریکی 11kv vcb نیز می تواند از نوع ثابت یا از نوع واگن برقی باشد تا آن را مناسب در تابلوهای برق ادغام کند.

ارسال استعلام

توضیحات محصول

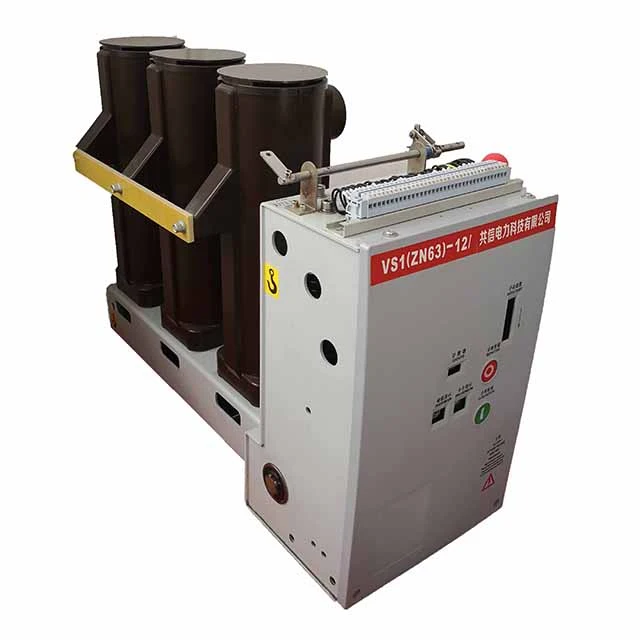

بریکر ckt خلاء الکتریکی 11kv vcb برای استفاده در سیستم های قدرت 12 کیلو ولت به عنوان یک وسیله حفاظتی و کنترلی برای تجهیزات شبکه برق و همچنین تاسیسات برق صنعتی و معدنی طراحی شده است. می توان آن را در تابلو برق مانند تابلوهای برق سری KYN28، HXGN و GG-1A نصب کرد و برای کاربردهایی که نیاز به عملیات مکرر دارند مناسب است.

انواع نصب و راه اندازی دستگاه شکن ckt وکیوم برقی 11kv vcb شامل نوع ترولی (کارت دستی)، ثابت، نوع نصب شده جانبی و نوع آهنربای دائمی می باشد. با توجه به ساختار عایق، در نوع استاندارد، نوع استوانه ای عایق و نوع قطبی رزین ریخته گری ارائه می شود. واحدهای کمکی سازگار 11kv vcb وکیوم شکن ckt الکتریکی شامل کامیون ایزوله، کامیون تریلی فیوز و تریلی تراک ترانسفورماتور ولتاژ است.

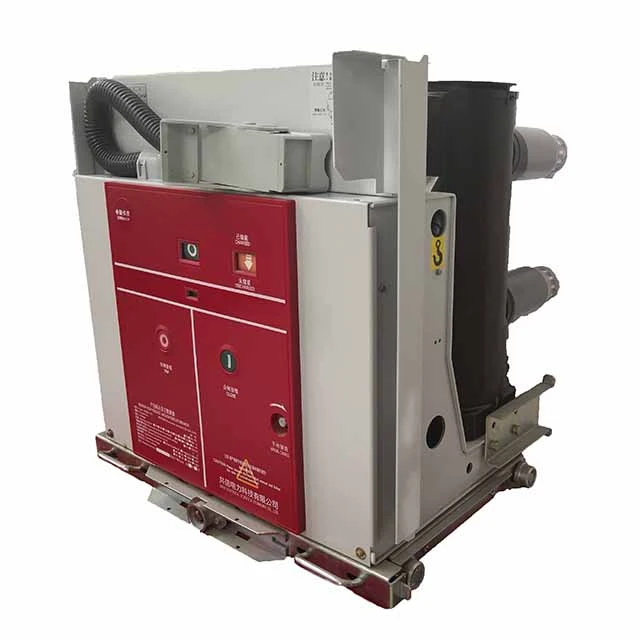

11kv Vcb Electrical Vacuum Ckt Breaker

ویژگی اصلی را می توان به صورت زیر نشان داد:

ساختار: قطع کننده خلاء و مدار رسانای اصلی در رزین اپوکسی محصور شده اند و مقاومت بسیار خوبی در برابر لرزش، گرد و غبار، رطوبت و آلودگی دارند. این طراحی به طور قابل توجهی قابلیت اطمینان را افزایش می دهد و عمر سرویس را در محیط های سخت افزایش می دهد.

قطع کننده خلاء: عملکرد قوی خاموش کردن قوس و قابلیت وقفه را ارائه می دهد، از ظرفیت قطع اتصال کوتاه بالا (تا 40 کیلو آمپر) و استقامت الکتریکی پایدار اطمینان می دهد.

مکانیزم عملیاتی: به عنوان یک واحد یکپارچه با بدنه قطع کننده مدار طراحی شده است، می توان آن را به طور انعطاف پذیر برای نصب ثابت، چرخ دستی (گاری دستی) یا نصب جانبی پیکربندی کرد تا نیازهای سیستم های تابلو برق مختلف را برآورده کند.

عملکردهای حفاظتی: حفاظت یکپارچه در برابر اضافه بار، اتصال کوتاه و ولتاژ کم، تضمین عملکرد ایمن و قابل اعتماد سیستم قدرت.

استقامت مکانیکی: بیش از 10000 عملیات.

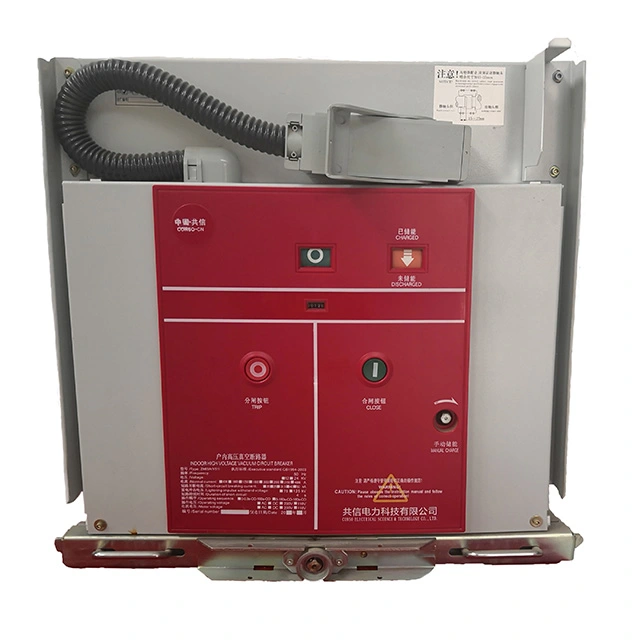

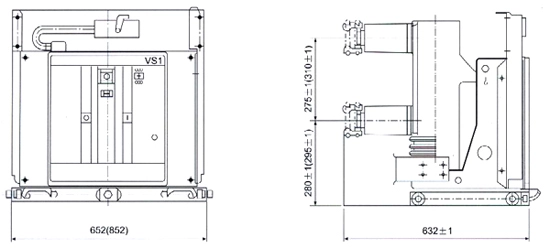

11kv Vcb Electrical Vacuum Ckt Breaker

پارامتر فنی

حداکثر ولتاژ کاری (کیلو ولت)	12
ولتاژ عملیاتی (V)	AC 220/110 DC 220/110
فرکانس نامی (هرتز)	50
تحمل ولتاژ ضربه ای نوری (کیلو ولت)	75
ولتاژ فرکانس برق 1 دقیقه (کیلو ولت)	42
جریان قطع نامی اتصال کوتاه (kA)	25	31.5	40
جریان دارای رتبه (A)	630	630/1250	1250/1600
	1250	1600/2000	2000/2500
	1600	2500/3150/4000	3150/4000
عمر مکانیکی (بار)	10000 یا 20000
میانگین سرعت بسته شدن (m/s)	0.5 تا 0.8
میانگین سرعت حرکت (متر بر ثانیه)	0.9 تا 1.2
زمان‌های قطعی اتصال کوتاه (بار)	30
زمان بسته شدن (ms)	35 تا 70
زمان حرکت (میلی‌ثانیه)	20 تا 50
