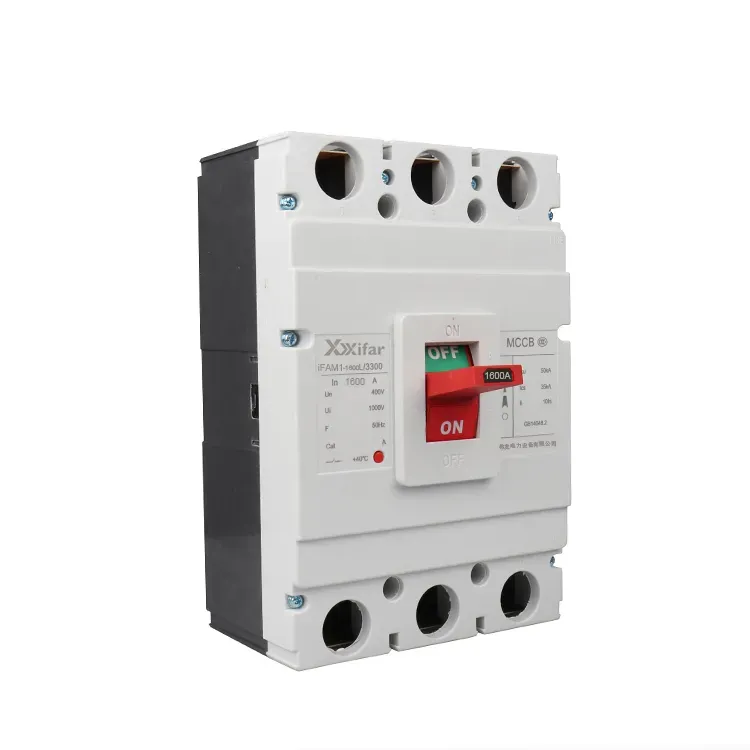

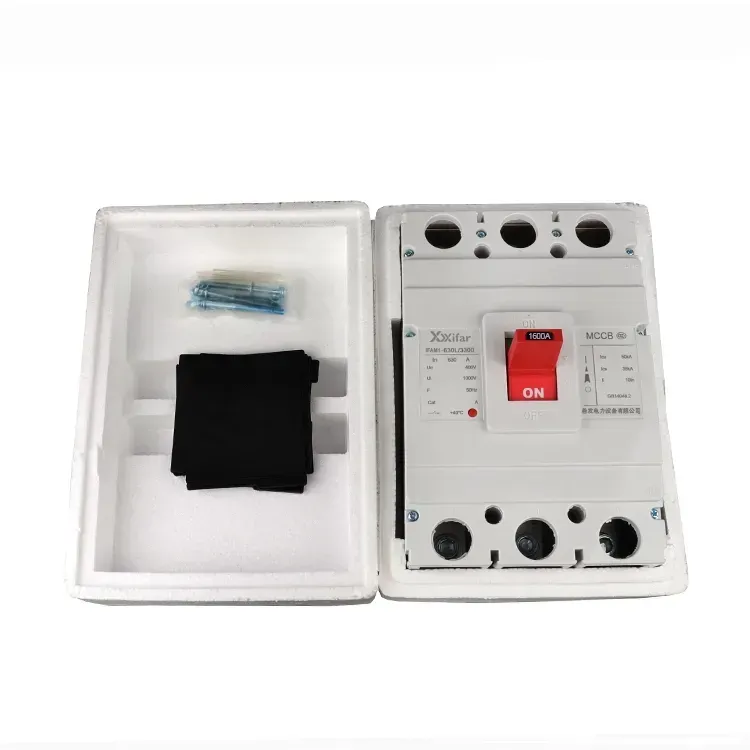

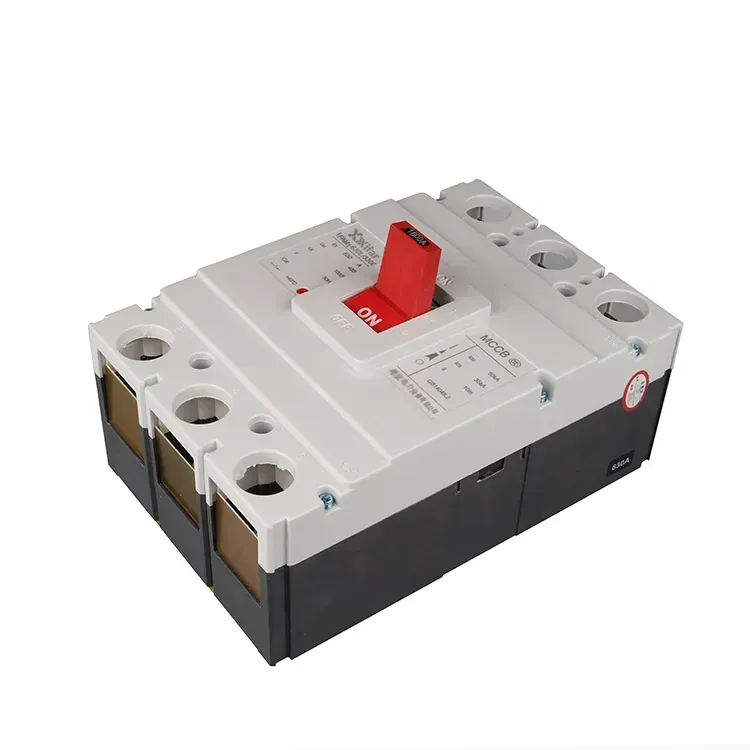

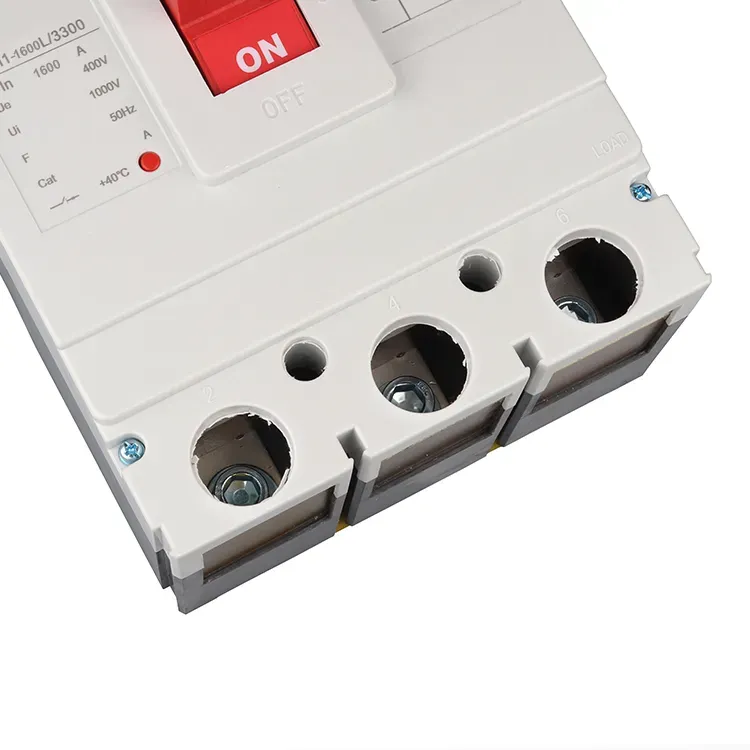

1600 آمپر 3 قطب Mccb با کنتاکت های کمکی

شرکت تجهیزات برق WenZhou XiFa با مسئولیت محدود یک کارخانه با تجربه برای تولید و تامین 1600 آمپر mccb 3 قطبی با کنتاکت های کمکی است که ظرفیت قطع اتصال کوتاه سرویس می تواند به 50 کیلو آمپر برسد، جایی که همچنان می تواند حفاظت دقیق را بدون قضاوت نادرست یا رد هر گونه عملکرد جریان کار بزرگ ارائه دهد. کنتاکت های کمکی اجازه می دهد تا قطع کننده مدار 1600 آمپر 3 قطبی mccb قالبی دارای عملکرد کنترل قفل کننده برای جلوگیری از عملکرد نادرست باشد، در عین حال نشانگر وضعیت را به تابلوهای توزیع ارائه می دهد.

ارسال استعلام

توضیحات محصول

mccb 3 قطبی 1600 آمپر با پارامتر کنتاکت های کمکی:

جریان رتبه بندی فریم	1600
تعداد لهستانی ها	3 قطب; 3P; 3 فاز
جریان کاری رتبه‌بندی شده	1000A; 1250A; 1600A
فرکانس	60 هرتز یا 50 هرتز
حداکثر ظرفیت قطع اتصال کوتاه	50 کیلو آمپر / 70 کیلو آمپر
ظرفیت قطع اتصال کوتاه سرویس	35 کیلو آمپر / 50 کیلو آمپر
ولتاژ کاری نامی	400 ولت; 690 V
ولتاژ عایق نامی	800 ولت؛ 1000 V
عمر خدمات مکانیکی	10000 بار
عمر خدمات برق	2000 بار
فاصله قوس	≤100 میلی متر

Size

حالت محصول	قطب	بعد
حالت محصول	قطب	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 آمپر 3 قطب mccb با کنتاکت های کمکی معرفی:

قطع کننده مدار 1600 آمپر 3 قطبی MCCB با کنتاکت های کمکی برای قطع خودکار جریان در سیستم توزیع ولتاژ پایین طراحی شده است. هنگامی که اضافه بار یا اتصال کوتاه رخ می دهد، قطع می شود و منبع تغذیه را ایزوله می کند.

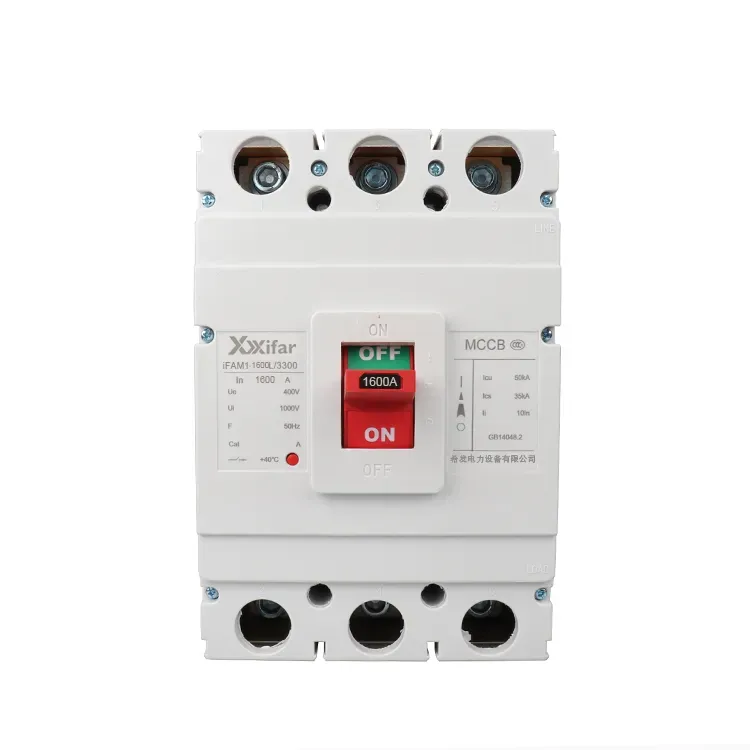

1600 Amp 3 Pole Mccb With Auxiliary Contacts

یک mccb 3 قطبی 1600 آمپر با کنتاکت‌های کمکی از یک محفظه عایق قالب‌گیری شده برای جدا کردن هادی‌های برق از قطعات فلزی متصل به زمین استفاده می‌کند. در داخل دستگاه، حفاظت عمدتاً از طریق مکانیسم های حرارتی و مغناطیسی حاصل می شود. در شرایط اضافه بار، یک عنصر دو فلزی در واحد حرارتی گرم می شود و با فراتر رفتن جریان از حد مجاز، خم می شود. این حرکت مکانیسم خاموشی را فعال می‌کند، که باعث می‌شود دستگیره mccb 3 قطبی 1600 آمپری با کنتاکت‌های کمکی به حالت خاموش تبدیل شود و مدار قطع شود. برای اتصال کوتاه، یک موج ناگهانی جریان یک میدان مغناطیسی قوی در سیم پیچ یک mccb 3 قطبی 1600 آمپر با کنتاکت های کمکی ایجاد می کند. هنگامی که نیروی الکترومغناطیسی بر نیروی فنر هسته غلبه می کند، هسته متحرک به داخل کشیده می شود و میله حرکت را به حرکت در می آورد و فوراً شکن را باز می کند و در نتیجه حفاظت از اتصال کوتاه ایجاد می کند.

در مفهوم گسترده تر، قطع کننده های مدار عایق هوا شامل قطع کننده های مدار ACBs، قطع کننده های مدار قالب بندی شده MCCBs، و قطع کننده های مدار مینیاتوری MCBs هستند. قطع کننده های مدار قالب بندی شده MCCB ها معمولاً به سه ترمینال برای برق سه فاز مجهز می شوند که ولتاژ کاری آنها حدود 380 ولت است و آنها را برای سیستم های توزیع صنعتی و حفاظت موتور مناسب می کند، که جریان کاری آنها بیشتر از تقاضای مسکونی است، مانند mccb 3 قطبی 1600 آمپر با کنتاکت های کمکی. در مقابل، قطع کننده های مدار مینیاتوری عموماً برای برق تک فاز طراحی شده اند که ولتاژ کاری آن حدود 220 ولت است و جریان کاری نسبتاً کمتر از یک مدارشکن 3 قطبی MCCB با کنتاکت های کمکی است. قطع کننده های مدار مینیاتوری در سیستم های توزیع ترمینال ساختمان استفاده می شود. به همین دلیل، کلیدهای استاندارد 1600 آمپری 3 قطبی MCCB برای مصارف مسکونی معمولی در نظر گرفته نشده اند.
