A کرترانسفورماتور ent (CT)یک جزء حیاتی در سیستم های برق و قدرت مدرن است که اندازه گیری دقیق جریان، حفاظت از سیستم و نظارت بر انرژی را بدون تماس مستقیم الکتریکی امکان پذیر می کند. انتخاب CT مناسب برای اطمینان از ایمنی، دقت و قابلیت اطمینان طولانی مدت سیستم ضروری است.
در این راهنمای عمیق، نحوه کار ترانسفورماتورهای جریان، انواع مختلف CT، معیارهای انتخاب کلید، کلاسهای دقت، بهترین شیوههای نصب و کاربردهای دنیای واقعی را بررسی میکنیم. چه در حال طراحی یک سیستم قدرت صنعتی باشید، چه در حال ارتقاء نظارت بر انرژی یا انتخاب CT برای رله های حفاظتی باشید، این مقاله به شما کمک می کند تا تصمیمی آگاهانه بگیرید.
A ترانسفورماتور جریان (CT)یک ترانسفورماتور ابزاری است که برای کاهش مقادیر جریان متناوب بالا (AC) به سطح پایینتر و استانداردی طراحی شده است که میتواند بهطور ایمن توسط متر، رلههای حفاظتی یا دستگاههای کنترل اندازهگیری یا نظارت شود.
سی تی به طور گسترده در موارد زیر استفاده می شود:
با استفاده از القای الکترومغناطیسی، یک CT جداسازی الکتریکی بین مدارهای ولتاژ بالا و تجهیزات اندازه گیری ولتاژ پایین را فراهم می کند و ایمنی سیستم را به طور قابل توجهی بهبود می بخشد.
اصل کار ترانسفورماتور جریان بر اساس آن استقانون القای الکترومغناطیسی فارادی. هنگامی که جریان از طریق هادی اولیه عبور می کند، میدان مغناطیسی در اطراف هسته ایجاد می کند. این شار مغناطیسی جریان متناسبی را در سیم پیچ ثانویه القا می کند.
به عنوان مثال، یک CT رتبه بندی شده در1000A:5A1000 آمپر جریان اولیه را به 5 آمپر قابل کنترل برای ابزارهای اندازه گیری تبدیل می کند.
CT های پنجره دارای یک دهانه دایره ای هستند که هادی اولیه از آن عبور می کند. آنها جمع و جور، قابل اعتماد هستند و معمولا در تابلو برق و تابلوهای توزیع استفاده می شوند.
CT های هسته تقسیم شده را می توان بدون قطع اتصال هادی اولیه نصب کرد، که آنها را برای مقاوم سازی سیستم های موجود و ممیزی انرژی ایده آل می کند.
CT های نوع میله ای از یک هادی اولیه داخلی استفاده می کنند و برای کاربردهای جریان بالا با استحکام مکانیکی عالی طراحی شده اند.

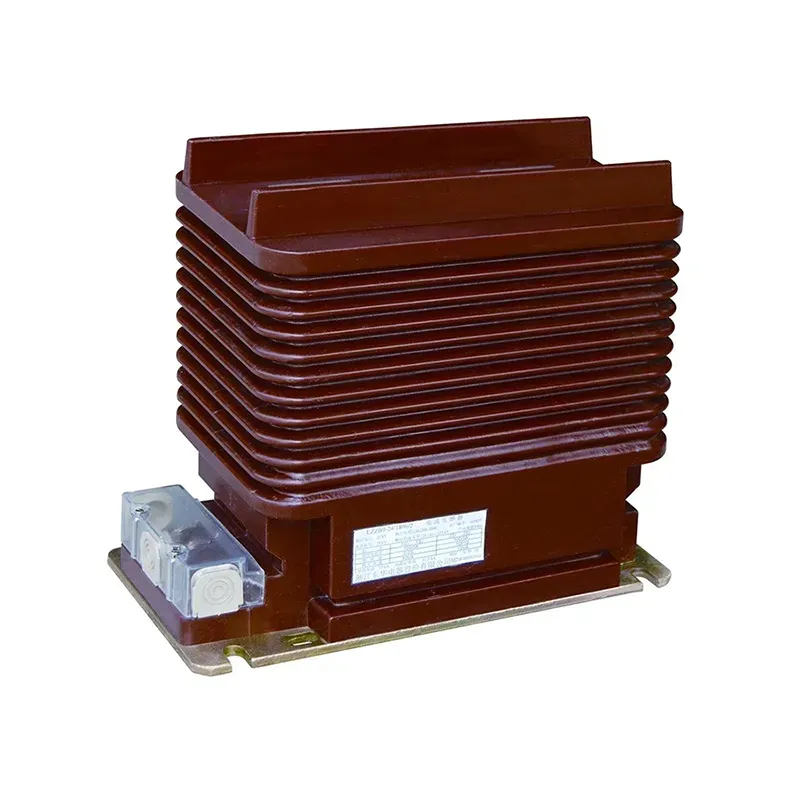

این CT ها شامل چرخش های متعدد در سیم پیچ اولیه هستند و برای کاربردهای اندازه گیری با جریان کم و با دقت بالا استفاده می شوند.
انتخاب سی تی مناسب نیاز به متعادل کردن عملکرد، ایمنی و هزینه دارد. در زیر مهمترین معیارهایی که باید در نظر گرفته شوند آورده شده است:
یک CT با درجه جریان اولیه انتخاب کنید که با حداکثر جریان عملیاتی سیستم شما مطابقت داشته باشد یا کمی بیشتر از آن باشد.
کلاس دقت تعیین می کند که CT با چه دقتی جریان اولیه را بازتولید می کند. این امر به ویژه برای سیستم های صورتحساب و حفاظت بسیار مهم است.
بار به کل بار (بر حسب VA) متصل به ثانویه CT اشاره دارد. بیش از حد بار نامی دقت را کاهش می دهد و ممکن است باعث گرم شدن بیش از حد شود.
تولید کنندگان دوست دارندXiFaارائه راه حل های سفارشی CT برای مطابقت با نیازهای سیستم خاص، تضمین عملکرد بهینه و قابلیت اطمینان طولانی مدت.
کلاس های دقت، خطای مجاز یک CT را در شرایط مشخص تعریف می کنند.
انتخاب کلاس دقت صحیح، انطباق با استانداردهایی مانند IEC و IEEE را تضمین می کند و در عین حال کارایی سیستم را حفظ می کند.
در زیرساخت های برق مدرن، CT ها نقش حیاتی در فعال کردن نظارت هوشمند و استراتژی های تعمیر و نگهداری پیش بینی کننده ایفا می کنند.
نصب صحیح برای اطمینان از عملکرد ایمن و دقیق CT ضروری است.
نصب نادرست می تواند منجر به اضافه ولتاژ خطرناک و قرائت نادرست شود.
| نوع سی تی | مزیت اصلی | برنامه معمولی |
|---|---|---|
| سی تی پنجره | جمع و جور و مقرون به صرفه | تابلوهای کلید |
| اسپلیت کور CT | نصب آسان | مقاوم سازی انرژی |
| CT نوع نوار | ظرفیت جریان بالا | پست های فرعی |
| سی تی زخم | دقت بالا | اندازه گیری جریان کم |
یک سی تی ثانویه مدار باز می تواند ولتاژهای خطرناکی ایجاد کند که خطر ایمنی جدی و احتمال آسیب رساندن به تجهیزات را به همراه دارد.
CT های سنتی فقط برای جریان AC طراحی شده اند. برای اندازه گیری DC، سنسورهای اثر هال مورد نیاز است.
با نصب و شرایط عملیاتی مناسب، یک CT با کیفیت بالا می تواند 20 تا 30 سال یا بیشتر دوام بیاورد.
نه لزوما. دقت بالاتر هزینه را افزایش می دهد. کلاس دقت باید با نیازهای واقعی برنامه مطابقت داشته باشد.
انتخاب درستترانسفورماتور جریان (CT)گامی مهم در طراحی سیستم های الکتریکی ایمن، کارآمد و قابل اعتماد است. مهندسان و طراحان سیستم با درک انواع CT، کلاسهای دقت و الزامات کاربردی، میتوانند عملکرد را به میزان قابل توجهی بهبود بخشند و خطرات عملیاتی را کاهش دهند.
اگر به دنبال راه حل های قابل اعتماد و سفارشی ترانسفورماتور جریان هستید،XiFaطیف گسترده ای از محصولات سی تی را ارائه می دهد که برای دقت، دوام و مطابقت با استانداردهای بین المللی مهندسی شده اند.
برای کسب اطلاعات بیشتر در مورد انتخاب ترانسفورماتور جریان ایده آل برای پروژه خود یا درخواست پشتیبانی فنی،با ما تماس بگیریدامروز و اجازه دهید کارشناسان ما به شما کمک کنند تا سیستم خود را با اطمینان قدرت دهید.
