مدار شکن کیس مغناطیسی 3p حرارتی 630a

Wenzhou XiFa Electric Power Equipment Co.,Ltd. هدف از تولید قطع کننده مدار 630a 3p مغناطیسی قالب گیری حرارتی برای کاربران ترمینال به منظور استفاده پایدار و ایمن برای چندین سال است. پس از اتمام هر قطع کننده مدار قالب گیری مغناطیسی حرارتی 630a 3p از خط تولید شده، آزمایش عمر مکانیکی می تواند اطمینان حاصل کند که هر قطع کننده مدار قالب بندی شده تمام شده می تواند 20000 بار قطع شود و بسته شود. علاوه بر این، Wenzhou XiFa Electric Power Equipment Co.,Ltd همچنین از خدمات سفارشی شده پشتیبانی می کند که مشخصات کلیدی مانند Ics می تواند 35 kA، 50kA و 70kA تحت ولتاژ کاری متفاوت باشد و ولتاژ عایق نامی می تواند 800 V یا 1000 V باشد تا با محیط های کاری مختلف مطابقت داشته باشد.

ارسال استعلام

توضیحات محصول

مدارشکن 630a 3p کیس قالب‌گیری شده مغناطیسی حرارتی یک وسیله حفاظتی ضروری و مهم است که در سیستم توزیع برق ولتاژ پایین استفاده می‌شود. این یک محفظه عایق کاملاً محصور دارد که MCCB اجزای ضروری از جمله سیستم تماس، واحد خاموش کننده قوس و مکانیسم قطع را در یک ساختار فشرده ادغام می‌کند.

از آنجایی که به عنوان یک واحد مهر و موم شده طراحی شده است، یک مدارشکن 630a 3p قالب‌گیری شده مغناطیسی حرارتی معمولاً برای جداسازی یا تعمیر در نظر گرفته نمی‌شود. این به طور گسترده در تاسیسات صنعتی و تجاری برای ارائه حفاظت در مدارهای با ظرفیت متوسط و کوچک استفاده می شود، که معمولاً به عنوان دستگاه های حفاظتی شاخه یا انتهای خط عمل می کنند.

در دسته کلیدهای مدار، قطع کننده های مدار قالبی بین کلیدهای مدار هوایی که معمولاً به عنوان درآمدزای اصلی در سیستم های توزیع استفاده می شوند و مدار شکن های مینیاتوری که معمولاً در کاربردهای خانگی و سبک استفاده می شوند، قرار می گیرند.

کیس‌های معمولی یک مدارشکن 630a با قالب‌گیری مغناطیسی حرارتی 3p شامل مدارهای حفاظتی موتور، تخته‌های توزیع، و خطوط منبع تغذیه تجهیزات با اندازه متوسط است.

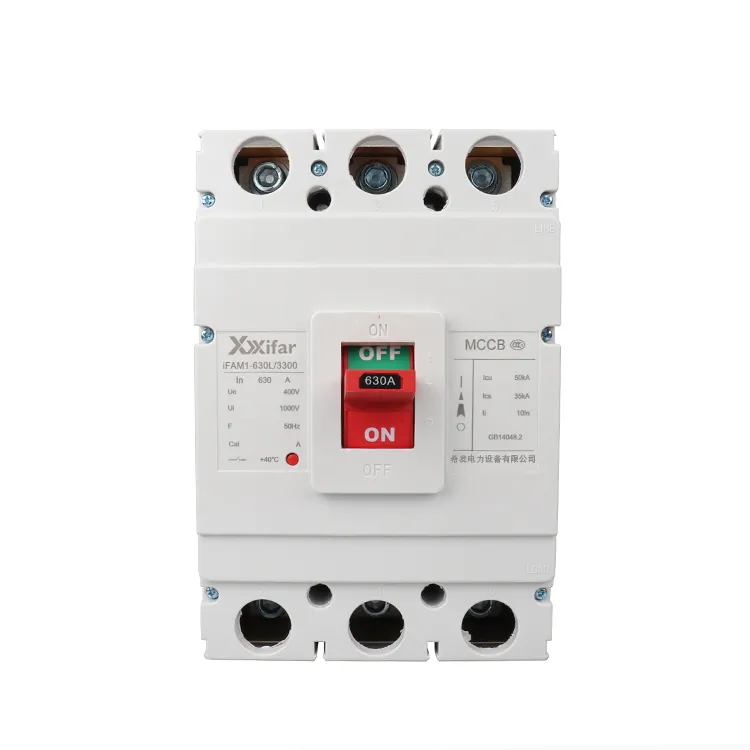

630a 3p Thermal Magnetic Molded Case Circuit Breaker

پارامتر قطع کننده مدار 630a 3p مورد قالب گیری مغناطیسی حرارتی:

جریان رتبه بندی فریم	800 A
جریان کاری رتبه‌بندی شده	400A/ 630A/800A
ظرفیت قطعی اتصال کوتاه سرویس	35/50/70 کیلو آمپر
تعداد لهستانی ها	3 فاز؛ 3 قطب; TP
فرکانس	50/60 هرتز
ولتاژ کاری نامی	400 ولت; 690 ولت؛ 800 ولت
ولتاژ عایق نامی	800 ولت؛ 1000 ولت؛
زندگی مکانیکی	20000 بار

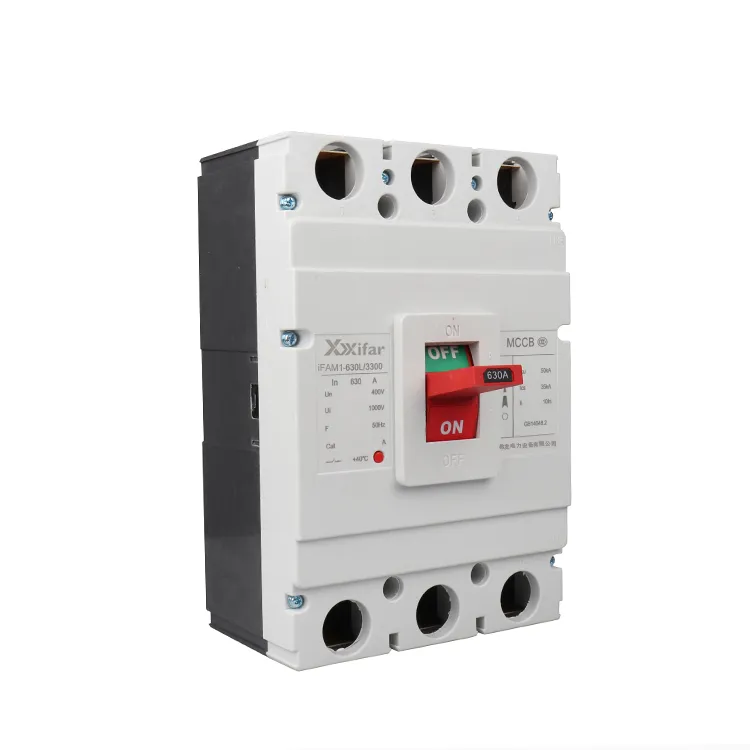

630a 3p Thermal Magnetic Molded Case Circuit Breaker

مشخصات عملکردی مدار شکن کیس قالب گیری مغناطیسی حرارتی 630a

1. محافظت از اضافه بار:

در یک مدار شکن 630a 3p مورد قالب گیری مغناطیسی حرارتی، حفاظت اضافه بار نیز حفاظت طولانی مدت نامیده می شود. حفاظت اضافه بار بر اساس تغییر شکل حرارتی یک نوار دو فلزی است. زمان خاموش شدن از یک مشخصه زمان معکوس پیروی می کند: جریان بالاتر منجر به خاموش شدن سریعتر می شود. این امر هادی ها و تجهیزات را از گرمای بیش از حد تحت شرایط اضافه بار پایدار محافظت می کند.

2. حفاظت از اتصال کوتاه

به طور معمول، حفاظت از اتصال کوتاه با استفاده از حفاظت آنی در یک مدارشکن 630a 3p با کیس قالب گیری مغناطیسی حرارتی اجرا می شود. واحد سفر مغناطیسی محافظت آنی را فراهم می کند. وقتی جریان تقریباً به 8 تا 12 برابر مقدار نامی برسد، مدارشکن قالب‌گیری شده مغناطیسی حرارتی در نیمی از چرخه فرکانس برق، که حدود 10 میلی‌ثانیه است، کار می‌کند. این تضمین می‌کند که قبل از اینکه جریان اتصال کوتاه به اوج خود برسد، وقفه رخ می‌دهد.

3. محافظت در برابر ولتاژ پایین

با نصب ولتاژ کم، اگر ولتاژ به مدت بیش از 1 ثانیه به کمتر از 70 درصد مقدار نامی کاهش یابد، خاموش می شود. اگر ولتاژ به کمتر از 35 درصد مقدار نامی برسد، خاموش شدن فوری اتفاق می‌افتد. این عملکرد به جلوگیری از آسیب موتورهای ناشی از عملکرد ولتاژ پایین کمک می کند.

4. حفاظت از نشت زمین

مدارشکن‌های 630a با قالب‌گیری مغناطیسی حرارتی با ماژول‌های حفاظت الکترونیکی یکپارچه می‌توانند جریان باقیمانده را از طریق ترانسفورماتور جریان توالی صفر تشخیص دهند. اگر ماژول نشتی بیش از 30 میلی آمپر برای حفاظت شخصی و 300 میلی آمپر برای حفاظت در برابر آتش تشخیص داده شود، خاموش شدن رخ می دهد. زمان قطع به طور کلی در 0.1 ثانیه است.
