ترانسفورماتور غوطه ور در روغن آلیاژ آمورف 800kva

با 20 سال تجربه در تولید ترانسفورماتور، Wenzhou XiFa Electric Power Equipment Co., Ltd. یک شرکت متخصص در تحقیق و ساخت تجهیزات قدرت است. ما بر ارائه راه حل های انرژی کارآمد، قابل اعتماد و صرفه جویی در انرژی تمرکز می کنیم. برای پاسخگویی بیشتر به تقاضاهای ترانسفورماتور عملکرد عالی مشتریان داخلی و خارجی، شرکت تجهیزات برق Wenzhou XiFa، آموزشی ویبولیتین ترانسفورماتورهای غوطه ور شده با روغن آلیاژ آمورف 800kva را راه اندازی کرد. کل محصولات از استانداردهای مدیریت کیفیت ISO تبعیت می کنند و گواهینامه های داخلی و بین المللی را دریافت کرده اند و به بازارهای داخلی و بین المللی خدمت می کنند.

ارسال استعلام

توضیحات محصول

ترانسفورماتور غوطه ور شده در روغن آلیاژ آمورف 800kva از نوع جدیدی از مواد صرفه جویی در انرژی ساخته شده است. ماده اصلی آن از آلیاژ آمورف ساخته شده است که دارای نفوذپذیری مغناطیسی بالا و تلفات هیسترزیس بسیار کم است که می تواند به طور قابل توجهی بهره وری انرژی بدون بار را افزایش دهد و با استانداردهای GB/T 20052 یا IEC 60076 مطابقت دارد.‌ و روش خنک کننده آن غوطه ور در روغن است.

ساختار مهر و موم شده ترانسفورماتور غوطه‌ور شده در روغن آلیاژ آمورف 800kva، برای مقاوم در برابر رطوبت و مقاوم در برابر خوردگی، مناسب برای پست‌های خارج از منزل یا داخلی، با ارتفاع ≤1000 متر و افزایش دمای محیطی ≤55K مناسب است.

بزرگترین مزیت این ترانسفورماتور غوطه ور در روغن آلیاژی آمورف 800kva در تلفات بدون بار بسیار کم است. این ترانسفورماتور تقریباً 300 تا 450 وات است (در مقایسه با ورق فولادی سیلیکونی که حدود 1000 تا 1500 وات است)، که 60 تا 75 درصد کمتر از ترانسفورماتورهای ورق فولادی سیلیکونی سنتی است. در عین حال، صدای کم (≤55 تا 60 دسی بل)، ظرفیت اضافه بار قوی، طول عمر طولانی دارد و معمولاً برای 25 تا 30 سال قابل استفاده است. با این حال، هزینه بالاتر است (حدود 20٪ تا 40٪ گران تر از ترانسفورماتورهای با مشخصات مشابه با ورق های فولادی سیلیکونی).

بنابراین، ترانسفورماتور غوطه‌ور شده در روغن آلیاژ آمورف 800kva برای سناریوهای صنعتی، تجاری یا توزیع برق با نیازهای بازده انرژی بالا مناسب است.

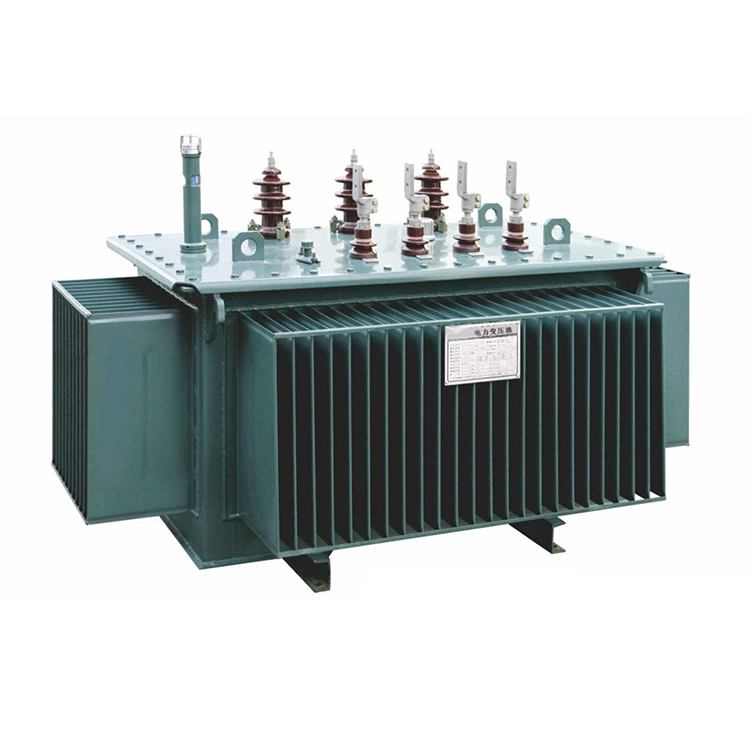

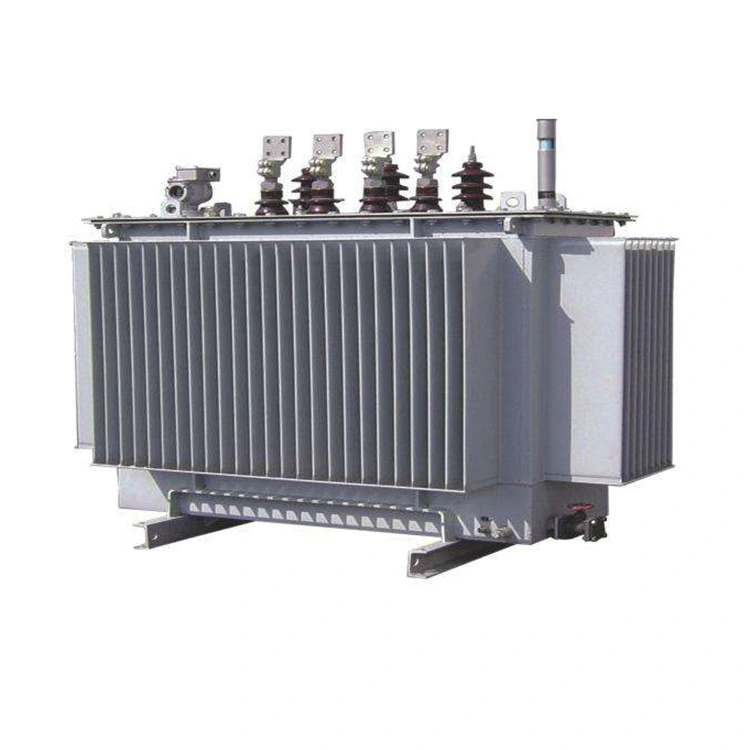

800kva Amorphous Alloy Oil Immersed Transformer

پارامتر فنی:

نام محصول	ترانسفورماتور غوطه ور در روغن آلیاژ آمورف 800kva
قدرت امتیازی	800 kva
ولتاژ بالا	6 6.3 10 10.5 11 kv
H.V. روی Range ضربه بزنید	± 2 × 2.5٪
ولتاژ پایین	0.4 کیلو ولت
نماد اتصال	Dyn11 / YNyn0
امپدانس اتصال کوتاه	4.5٪
تلفات برانگیختگی	380 کیلو وات
تلفات سیم پیچ	7500 کیلو وات
بدون جریان بار	0.3٪

س: چرا تلفات بدون بار ترانسفورماتور غوطه ور شده با روغن آلیاژی آمورف 800kva به طور قابل توجهی کمتر از ترانسفورماتور با همان ظرفیت ساخته شده از ورق های فولادی سیلیکونی است؟

پاسخ: اولاً، ضخامت نوار آلیاژی آمورف تنها 20 تا 30 میکرومتر است که تقریباً یک دهم ضخامت ورق های فولادی سیلیکونی معمولی (230 تا 350 میکرومتر) است. با توجه به رابطه ای که تلفات جریان گردابی متناسب با مربع ضخامت است، تلفات جریان گردابی در هسته 800 کیلوولت آمپر به طور قابل توجهی کاهش می یابد. در عین حال، مقاومت آلیاژ آمورف حدود 2.5 برابر بیشتر از ورقه های فولادی سیلیکونی است که باعث تضعیف بیشتر جریان در گردش ناشی از تغییر شار مغناطیسی بین لایه ها می شود.

ثانیاً، حلقه پسماند باریک و اجبار کم است. آلیاژ آمورف دارای ساختاری آمورف بدون نقص مرز دانه است و مقاومت چرخش دامنه مغناطیسی کم است. نیروی اجباری فقط 1/3 تا 1/5 ورق های فولادی سیلیکونی است. این به طور قابل توجهی انرژی مورد نیاز برای هر چرخه مغناطیسی را کاهش می دهد و از دست دادن پسماند را تا حد زیادی کاهش می دهد.

ثالثاً، طراحی چگالی شار مغناطیسی کاری نسبتاً کم است. برای ترانسفورماتور غوطه‌ور شده در روغن آلیاژ آمورف 800kva، چگالی شار مغناطیسی نامی معمولاً بین 1.35 تا 1.45 تن تنظیم می‌شود که کمتر از 1.65 تا 1.75 تن ورق‌های فولادی سیلیکونی است. از آنجایی که تلفات آهن متناسب با توان مربع یا بیشتر چگالی شار مغناطیسی است، کاهش مناسب چگالی شار مغناطیسی می تواند منجر به کاهش قابل توجهی در واحد جرم شود.

بر اساس مکانیسم‌های فوق، تلفات بدون بار یک ترانسفورماتور غوطه‌ور شده در روغن آلیاژی آمورف 800kva معمولاً تنها 30 تا 40 درصد از اتلاف ترانسفورماتور با همان ظرفیت با ورق‌های فولاد سیلیکونی درجه S13 یا S14 است. این به ویژه برای سناریوهای توزیع برق که تجهیزات اغلب در شرایط بار سبک یا آماده به کار هستند مناسب است.
