ترانسفورماتور هسته آمورف آلیاژی آمورف غوطه ور با روغن 2.5 Mva 33kv

به منظور پاسخگویی به تقاضای کاربران برای برق با کیفیت بالا و کم تلفات، شرکت تجهیزات برق Wenzhou XiFa با مسئولیت محدود، ترانسفورماتور هسته آمورف آلیاژی غوطه ور شده در روغن 33 کیلو ولت 2.5 mva را تولید و تولید کرده است. از مواد آلیاژی بی شکل سبز و کم مصرف ساخته شده است. هنگامی که تحت شرایط بار سبک یا بدون بار برای مدت طولانی کار می کنید، صرفه جویی سالانه در هزینه های برق قابل توجه است. معمولاً هزینه خرید اولیه بالاتر را می توان از طریق صرفه جویی در مصرف برق طی 3 تا 5 سال بازیابی کرد.

ارسال استعلام

توضیحات محصول

هسته ترانسفورماتور هسته آمورف آلیاژی غوطه ور شده در روغن 33 کیلو ولت 2.5 mva با سیم پیچی حلقه بسته نوارهای آلیاژ آمورف مبتنی بر آهن ساخته شده است. ساختار یکپارچه بدون شکاف های هوای چند لایه به طور قابل توجهی کاهش هیسترزیس و تلفات جریان گردابی را کاهش می دهد. در مقایسه با هسته‌های فولادی سیلیکونی سنتی، تلفات بدون بار بسیار کاهش می‌یابد. ستون هسته و یوغ توسط چسب شیشه ای اپوکسی به یکدیگر متصل می شوند و استحکام کلی را قوی تر می کنند و به طور موثر لرزش و نویز کار را سرکوب می کنند.

سیم‌پیچ‌های ترانسفورماتور هسته آمورف آلیاژی غوطه‌ور در روغن 33 کیلو ولت 2.5 mva از هادی‌های مسی با خلوص بالا استفاده می‌کنند و با فرآیند پوشش عایق چند لایه مناسب برای شرایط ولتاژ بالا ترکیب می‌شوند. همراه با بهبود ساختار سیم پیچ مارپیچی و پیوسته، میدان الکتریکی سیم پیچ را به طور مساوی توزیع می کند که تحمل عایق و مقاومت در برابر تغییر شکل را بهبود می بخشد. سمت ولتاژ بالا ترانسفورماتور هسته آمورف آلیاژی غوطه‌ور در روغن 33 کیلو ولت 2.5 mva مجهز به چرخ‌دنده‌های تنظیم ولتاژ 2.5 ± 2.5 درصد است که می‌تواند دقیقاً با الزامات تنظیمی نوسانات ولتاژ شبکه سازگار شود.

بدنه جعبه از جوشکاری یکپارچه صفحات فولادی موجدار تشکیل شده است. با تکیه بر ساختار تبادل حرارتی تطبیقی پوسته موجدار، می‌تواند به خنک‌سازی گردش طبیعی کارآمد روغن عایق بدون نیاز به دستگاه اتلاف حرارت خارجی، مناسب برای عملکرد مداوم طولانی‌مدت دست یابد. ترانسفورماتور هسته آمورف آلیاژی غوطه ور شده در روغن 33 کیلو ولت 2.5 mva با روغن عایق معدنی سازگار با محیط زیست مطابق با استانداردهای IEC 296 پر شده است که هدایت حرارتی و عملکرد عایق عالی را ترکیب می کند، به طور موثر اجزای زنده داخلی را ایزوله می کند و از خطرات خرابی عایق جلوگیری می کند.

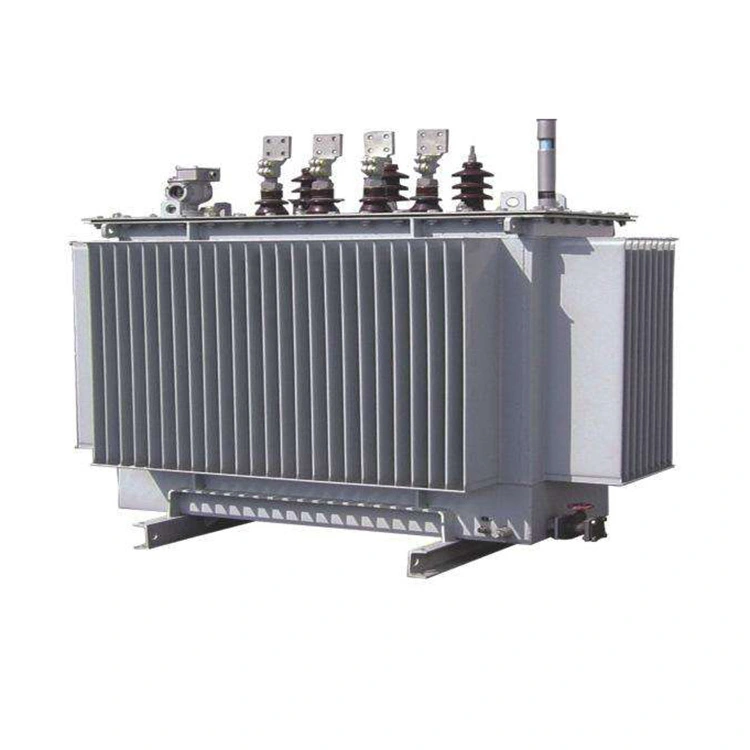

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

پارامتر فنی:

نام محصول	ترانسفورماتور هسته آمورف آلیاژی غوطه ور در روغن 33kv 2.5 mva
فرکانس رتبه بندی شده	50 هرتز / 60 هرتز (قابل تنظیم)
ولتاژ بالا (HV)	33 کیلو ولت
محدوده شیر HV	±2×2.5٪ یا ±5٪
ولتاژ پایین (LV)	0.4 کیلو ولت (400 ولت)؛ سفارشی: 415 ولت، 433 ولت، 480 ولت
گروه اتصال	Dyn11 (استاندارد)؛ Yyn0 اختیاری است
نوع خنک کننده	اونان
کلاس عایق	کلاس A
سطح عایق	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080 وات
Pk@75℃	≤ 16800 وات
امپدانس اتصال کوتاه	6.5 درصد؛ اختیاری: 6٪ / 7٪ / 8٪
بدون بار جریان	≤ 0.45٪

ویژگی های کلیدی:

1. صرفه‌جویی در انرژی فوق‌العاده: با استفاده از هسته‌های آلیاژی آمورف، تلفات بدون بار در مقایسه با ترانسفورماتورهای ورق فولادی سیلیکونی نوع S9/S11 تقریباً 70% تا 80% کاهش می‌یابد. ترانسفورماتور هسته آمورف آلیاژی غوطه ور 33 kv 2.5 mva روغن مخصوصاً برای عملیات طولانی مدت در شبکه های برق روستایی و صنایعی که بار همیشه در ظرفیت کامل نیست مناسب است.

2. بدون تعمیر و نگهداری کاملاً مهر و موم شده: مخزن روغن ساختاری کاملاً مهر و موم دارد تا از تماس روغن با هوا جلوگیری کند و از مرطوب شدن و پیری روغن عایق جلوگیری کند. ترانسفورماتور هسته آمورف آلیاژی غوطه‌ور شده در روغن 33kv 2.5 mva می‌تواند طول عمر بدون تعمیر و نگهداری 50 سال داشته باشد و برای محیط‌های سخت در فضای باز مناسب است.

3. قابلیت اطمینان بالا: سیم پیچ ولتاژ پایین با فویل مسی پیچیده می شود، در حالی که سیم پیچ ولتاژ بالا با سیم مسی پیچیده می شود. با مقاومت قوی در اتصال کوتاه و مقاومت در برابر صاعقه، سازه فشرده است.
