A مدار شکن خلاء (VCB)یکی از مطمئن ترین و پرکاربردترین دستگاه های سوئیچینگ در سیستم های برق فشار متوسط است. با استفاده از خلاء به عنوان رسانه خاموش کننده قوس، VCB ها عملکرد عایق عالی، عمر طولانی، حداقل تعمیر و نگهداری را ارائه می دهند. و سازگاری محیطی عالی
در این راهنمای عمیق توضیح خواهیم دادقطع کننده مدار خلاء چیست, چگونه کار می کند، آناجزای کلیدی, مزایایی نسبت به دیگر کلیدهای مدار، وبرنامه های کاربردی معمولی. این مقاله برای کمک به مهندسان طراحی شده است پیمانکاران EPC و تصمیم گیرندگان سیستم قدرت به وضوح درک می کنند که چرا VCB ها به انتخاب ارجح در شبکه های الکتریکی مدرن تبدیل شده اند.

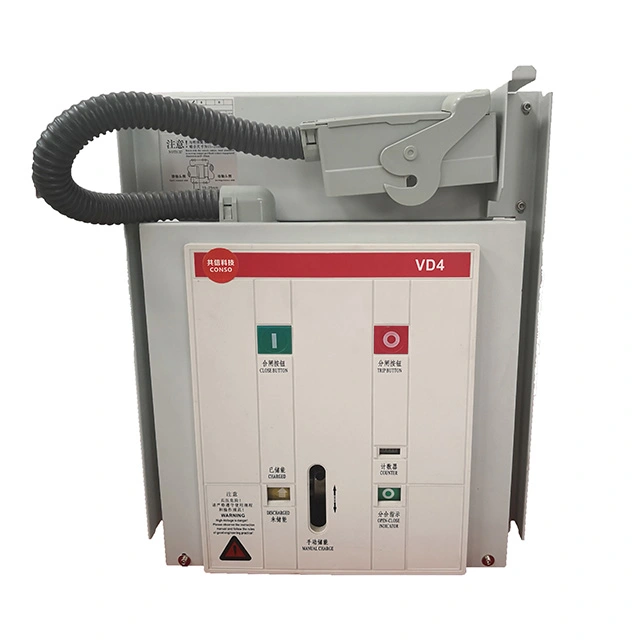

A مدار شکن خلاء (VCB)نوعی تابلو برق است که برای محافظت از مدارهای الکتریکی با قطع شدن طراحی شده است جریان جریان در شرایط عادی و خطا. برخلاف کلیدهای مدار نفت یا گاز، VCB از a استفاده می کندمحیط خلاء بالابه عنوان محیط خاموش کننده قوس.
هنگامی که کنتاکت های داخل بریکر جدا می شوند، قوس الکتریکی تولید شده به دلیل عدم وجود قابلیت یونیزاسیون به سرعت در خلاء خاموش می شود. ذرات این باعث می شود که کلیدهای مدار خلاء برای محدوده های ولتاژ متوسط، معمولاً از، بسیار کارآمد و ایمن باشند3.3 کیلو ولت تا 36 کیلو ولت.
اصل کار یک قطع کننده مدار خلاء بر اساسبازیابی سریع قدرت دی الکتریک در خلاء. هنگامی که یک خطا رخ می دهد، مکانیسم شکن کنتاکت های داخل یک قطع کننده خلاء مهر و موم شده را جدا می کند.
این خاموش شدن قوس کارآمد دلیلی است که چرا کلیدهای مدار خلاء به آن معروف هستندظرفیت شکستن بالاواستقامت الکتریکی طولانی.
| جزء | تابع |
|---|---|
| قطع کننده خلاء | قوس را خاموش می کند و جریان جریان را قطع می کند |
| ثابت و متحرک مخاطبین | جریان الکتریکی را هدایت و قطع کنید |
| مکانیزم عملیاتی | انرژی مکانیکی را برای باز و بسته کردن تماس ها فراهم می کند |
| محفظه عایق | ایزولاسیون الکتریکی و ایمنی را تضمین می کند |
| مدار کنترل | منطق خاموش کردن، بسته شدن و حفاظت را مدیریت می کند |
در مقایسه با فناوری های سنتی، قطع کننده های مدار خلاء راه حل متعادلی برای عملکرد ارائه می دهند. پایداری و هزینه چرخه عمر
| ویژگی | VCB | SF6 CB | CB نفت |
|---|---|---|---|
| قوس متوسط | وکیوم | گاز SF6 | روغن |
| تعمیر و نگهداری | خیلی کم | متوسط | بالا |
| تاثیر زیست محیطی | سازگار با محیط زیست | بالا (گاز گلخانه ای) | خطر آلودگی |
| ولتاژ معمولی | تا 36 کیلو ولت | تا 800 کیلو ولت | تا 33 کیلو ولت |
قطع کننده های مدار خلاء به طور گسترده در موارد زیر استفاده می شود:
تولید کنندگان دوست دارندXiFaارائه راه حل های مدار شکن خلاء طراحی شده برای دیدار استانداردهای بین المللی و الزامات کاربردی متنوع
هنگام انتخاب VCB، عوامل زیر را در نظر بگیرید:
یکی از بزرگترین مزیت های مدارشکن خلاء آنهاستتقاضای تعمیر و نگهداری کم. از آنجایی که هیچ نفت یا گازی برای جایگزینی وجود ندارد، بازرسی های معمول عمدتاً بر روی قطعات مکانیکی و مدارهای کنترل متمرکز هستند.
تحت شرایط عملیاتی معمولی، یک VCB می تواند به عمر مفید دست یابد20-30 سال.
خلاء استحکام دی الکتریک عالی و خاموش شدن سریع قوس را فراهم می کند و قطعی ایمن و قابل اطمینان را تضمین می کند.
بله. VCB ها از روغن یا گاز SF6 استفاده نمی کنند، و آنها را به یکی از سازگارترین فناوری های مدار شکن تبدیل می کند.
کلیدهای خلاء عمدتاً در سیستم های ولتاژ متوسط تا 36 کیلو ولت استفاده می شوند.
به طور معمول، VCB ها به حداقل تعمیر و نگهداری نیاز دارند، با بازرسی های دوره ای هر چند سال یکبار.
اگر به دنبال راه حل های قطع کننده مدار خلاء قابل اعتماد، کارآمد و سازگار با محیط زیست هستید،XiFaطیف گسترده ای از محصولات متناسب با سیستم های قدرت مدرن را ارائه می دهد. با خیال راحتبا ما تماس بگیریدبرای دریافت پشتیبانی متخصص، راهنمایی فنی و راه حل های سفارشی برای پروژه خود.
