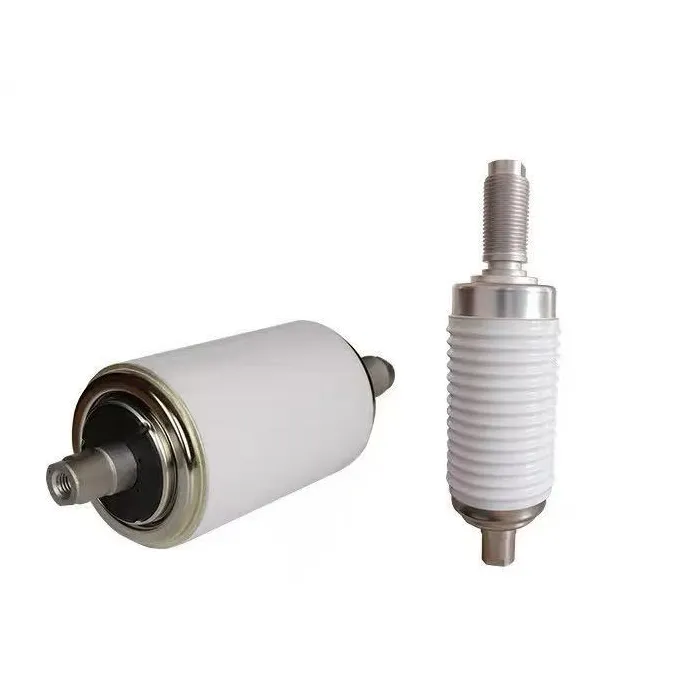

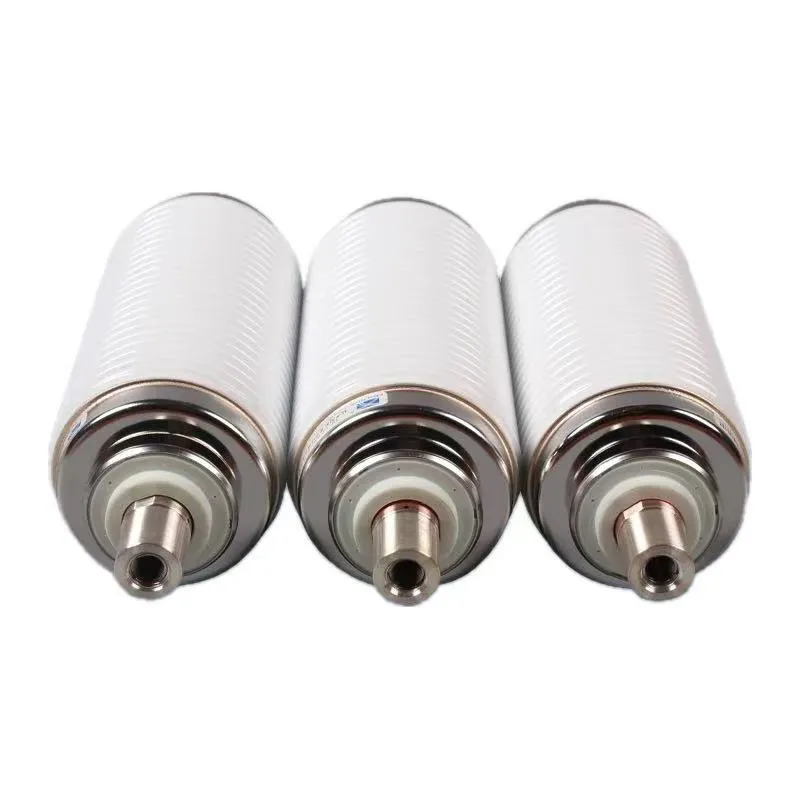

قطع کننده بطری خلاء 11kv 25ka vcb جزء خاموش کننده قوس هسته قطع کننده مدار خلاء ولتاژ متوسط است که به طور گسترده در سیستم های توزیع برق 11 کیلو ولت استفاده می شود. این یک پوسته سرامیکی کاملا مهر و موم شده، با تماس های آلیاژ CuCr50 و یک محیط خاموش کننده قوس با خلاء بالا (≤5×10-4 Pa)، دارای ساختار فشرده، وزن سبک و عملکرد عایق عالی است. جریان قطع نامی اتصال کوتاه 25 کیلو آمپر است، جریان نامی از 630 آمپر تا 2000 آمپر است، و عمر مکانیکی بیش از 10000 عملیات، مطابق با استانداردهای IEC 62271-100 است، مناسب برای تابلوهای داخلی در سناریوهای صنعتی و توزیع برق.
اصل عملکرد قطع کننده بطری خلاء 11kv 25ka vcb مبتنی بر خاموش کردن قوس خلاء است: هنگام بسته شدن، کنتاکت متحرک توسط مکانیسم عملیاتی برای تماس با تماس ایستا هدایت می شود و یک مسیر جریان را تشکیل می دهد. هنگام باز کردن، کنتاکت ها از هم جدا می شوند تا یک قوس ایجاد شود که به دلیل چگالی ذرات کم در خلاء، با بازیابی فوری قدرت دی الکتریک، به سرعت سرد و خاموش می شود. در حین کار، سیستم محافظ انرژی قوس را جذب می کند تا از رسوب بخار فلز جلوگیری کند، در حالی که دم فولادی ضد زنگ هوا را در طول حرکت تماس تضمین می کند و عملکرد پایدار و قابل اعتماد سیستم قدرت را تضمین می کند.
| پارامتر فنی | مشخصات |
| ولتاژ نامی (Un) | 11 کیلو ولت |
| جریان قطعی نامی اتصال کوتاه (I₅n) | 25KA(4s) |
| جریان رتبهبندی شده (در) | 630A/1250A/1600A/2000A |
| جریان نامی اتصال کوتاه (Imak) | 63KA (اوج) |
| فشار خلاء داخلی | ≤5×10-4 Pa |
| مواد تماس | آلیاژ CuCr (CuCr50) |
| زندگی مکانیکی | ≥10000 عملیات |
| سطح عایق | AC 48kV/1min؛ Lightning Impulse 85KV |
| تماس با گپ | 9±1 میلی متر |
ظرفیت شکست قوی: به طور قابل اعتماد جریان اتصال کوتاه 25 کیلو آمپر را قطع می کند، مطابق با استانداردهای IEC 62271-100.
سریع و پایدار: کمان در میلی ثانیه خاموش می شود. بدون احتراق مجدد؛ سرعت بازیابی دی الکتریک بی نظیر است.
عمر طولانی و نگهداری کم: تماس های CuCr سایش کم دارند. عمر مکانیکی ≥10000 عملیات؛ تقریباً بدون نیاز به تعمیر و نگهداری
ایمن و سازگار با محیط زیست: بدون نفت و گاز. بدون خطر انفجار/آتش سوزی؛ قوس در معرض قرار نمی گیرد. صدای کم و آلودگی صفر
جمع و جور و قابل اعتماد: اندازه کوچک، وزن سبک، سازگاری بالا با تابلو برق داخلی. عملکرد پایدار در شرایط سخت
س: چگونه قطع کننده بطری خلاء 11kv 25ka vcb را نصب و نگهداری کنیم؟
A: اولاً، به صورت عمودی در VCB نصب کنید و از تمرکز با مکانیسم عملیاتی اطمینان حاصل کنید.
ثانیا، از شوک مکانیکی اجتناب کنید و در حین نصب تمیز/خشک نگه دارید.
در نهایت، بدون نیاز به تعمیر و نگهداری داخلی؛ هنگامی که سایش تماس از حد مجاز (≤3 میلی متر) فراتر رفت، تعویض کنید.
به طور منظم عایق و سفتی را بررسی کنید. چرخه های تست سازنده را دنبال کنید
س: آیا با سیستم های قدرت 12 کیلو ولت سازگار است؟
پاسخ: بله، کاملاً سازگار است. ولتاژ نامی 11 کیلو ولت است که برای مطابقت با سیستم توزیع برق 12 کیلو ولت طراحی شده است و نیازهای کاربردی واقعی اکثر سناریوهای ولتاژ متوسط را برآورده می کند.
س: چه مواد تماسی استفاده می شود و مزایای آن چیست؟
پاسخ: از کنتاکت های آلیاژ CuCr50 استفاده می کند که دارای مزایای سایش کم، مقاومت قوس قوی و عمر طولانی است و عملکرد شکست پایدار را حتی در جریان اتصال کوتاه 25 کیلو آمپر تضمین می کند.
