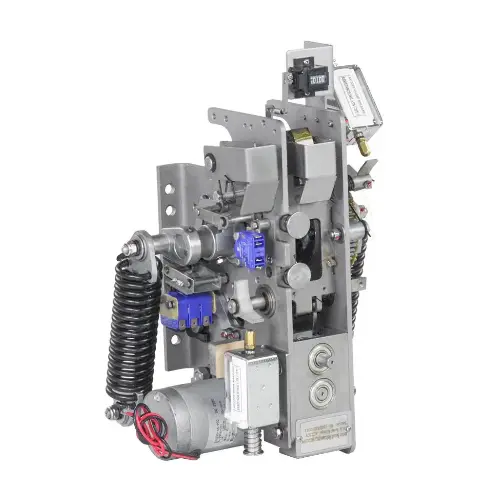

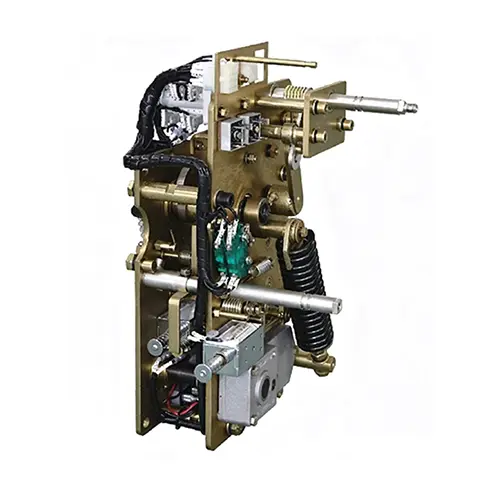

مکانیزم عملیاتی شارژ فنر بریکر خلاء

به عنوان یک شرکت با فناوری پیشرفته متخصص در تحقیق، تولید، فروش و خدمات فنی قطع کننده های مدار خلاء در چین، شرکت تجهیزات برق Wenzhou Xifa، آموزشی ویبولیتین، مکانیزم عملکرد شارژ فنر قطع کننده مدار خلاء کاملاً مطابق با استانداردهای داخلی و بین المللی است، تضمین عملکرد پایدار و کیفیت قابل اعتماد محصول را تضمین می کند و گواهینامه معتبر، مدارهای باز کردن و باز کردن مدارهای معتبر را به دست آورده است. مکانیزم عملکرد شارژ فنر قطع کننده مدار خلاء مجهز شده است. زمان ذخیره انرژی ≤ 15 ثانیه است و طول عمر مکانیکی می تواند بیش از 10000 بار باشد.

ارسال استعلام

توضیحات محصول

اصل عملیات

اصل اصلی مکانیسم عملکرد شارژ فنر قطع کننده مدار خلاء در ذخیره انرژی فنر، حفظ و رهاسازی برای سوئیچینگ سریع و قابل اعتماد است.

ذخیره انرژی: موتور فنر بسته شدن را از طریق چرخ دنده ها و بادامک ها فشرده/کشش می کند و الکتریسیته را به پتانسیل الاستیک تبدیل می کند. سوئیچ های محدود پس از شارژ کامل موتور را متوقف می کنند.

حفظ انرژی: جغجغه‌ها فنر را در حالت آماده به کار قفل می‌کنند و آماده فعال‌سازی هستند.

آزادسازی انرژی: با دستور، قفل آزاد می شود و انرژی فنر مخاطبین را به سمت بستن (مدار اتصال) یا باز کردن (خاموش کردن قوس و قطع برق) هدایت می کند.

پارامترها	واحدها	پارامترهای فنی
بستن انرژی خروجی	J	85-120
مکانیزم بسته شدن و باز کردن زاویه خروجی	o	42-46
لگاریتم تماس سوئیچ کمکی	一	6K6B
لگاریتم تماس سوئیچ سفر	一	2K2B
زمان شارژ موتور	S	<10
کنترل لحظه شارژ	N ·m	<20
قدرت موتور	W	40 (AC/DC 220V/110V)
مقاومت آهنربای الکتریکی بسته شدن (DC)	Ω	130 (220 ولت)/33 (110 ولت)
بستن مقاومت آهنربای الکتریکی (AC)	Ω	56 (220 ولت)/10.3 (110 ولت)
مقاومت آهنربای الکتریکی باز (DC)	Ω	105 (220 ولت)/33 (110 ولت)
مقاومت آهنربای الکتریکی باز (AC)	Ω	39 (220 ولت)/10.3 (110 ولت)
استقامت مکانیزم	Ts	10000

مزیت:

1-سریع و قابل اطمینان: ذخیره انرژی موتور در کمتر از 10 ثانیه کامل می شود، با آزادسازی آنی انرژی که سوئیچینگ دقیق و سریع را تضمین می کند (زمان باز کردن کمتر از 30 میلی ثانیه).

2. عملیات دوگانه: از ذخیره/فعال سازی انرژی الکتریکی و دستی پشتیبانی می کند و عملکرد را حتی در صورت قطع برق تضمین می کند.

3. عمر سرویس طولانی: ساختار مکانیکی قوی تا 10000+ عملیات را با عملکرد پایدار تحت نیروهای اتصال کوتاه ارائه می دهد.

4. ایمن و پایدار: مکانیسم های قفل از رها شدن تصادفی جلوگیری می کنند، در حالی که کنترل مکانیکی-الکتریکی هماهنگ عملکرد نادرست را تضمین می کند.

5. تعمیر و نگهداری کم: طراحی مدولار جایگزینی قطعه را ساده می کند، زمان خرابی و هزینه های عملیاتی را کاهش می دهد.

نصب و راه اندازی

● قبل از نصب، ظاهر و قطعات را از نظر آسیب دیدگی بررسی کنید و مدل و پارامترها را مطابقت دهید.

● طبق نقشه مونتاژ، مکانیسم را محکم روی بدنه شکن نصب کنید و از تمرکز و اتصال محکم اطمینان حاصل کنید.

● میله اتصال، سکته مغزی و موقعیت محدود را به درستی تنظیم کنید تا عملکرد پایدار و انعطاف پذیر را تضمین کنید.

● مدار کنترل را به درستی وصل کنید و عملکردهای ذخیره انرژی دستی، ذخیره انرژی الکتریکی، بسته شدن و باز کردن را یکی یکی آزمایش کنید.

تعمیر و نگهداری روتین

● برای جلوگیری از شل شدن بست ها را به طور مرتب بررسی کنید و مکانیسم را تمیز و خشک نگه دارید.

● قسمت های چرخان و اصطکاکی را در فواصل زمانی مختلف روغن کاری کنید تا از عملکرد روان اطمینان حاصل کنید.

● وضعیت فنرها، کویل ها، کلیدهای کمکی و سیم کشی را از نظر گرمایش یا آسیب غیرعادی بررسی کنید.

● عملکرد عمل را به صورت دوره ای آزمایش کنید تا از باز و بسته شدن قابل اطمینان اطمینان حاصل کنید.

● قطعات فرسوده را به موقع تعویض کنید و سوابق تعمیر و نگهداری کامل را نگه دارید.

خدمات پس از فروش

● آموزش آنلاین / در محل رایگان ارائه می شود که جنبه هایی مانند نصب و راه اندازی، تعمیر و نگهداری روزانه و تشخیص عیب را پوشش می دهد و به تیم عملیات و تعمیر و نگهداری مشتری کمک می کند تا مهارت های عملیاتی را به سرعت کسب کنند.

● ظرف مدت 12 ماه از تاریخ پذیرش و صلاحیت تجهیزات در محل. در طول مدت گارانتی، قطعات هسته ای که توسط عوامل انسانی آسیب نبینند (مانند موتور ذخیره انرژی، سیم پیچ بسته و باز، فنر، کلید کمکی و ...) برای تعویض و تعمیر ارائه می شود.
