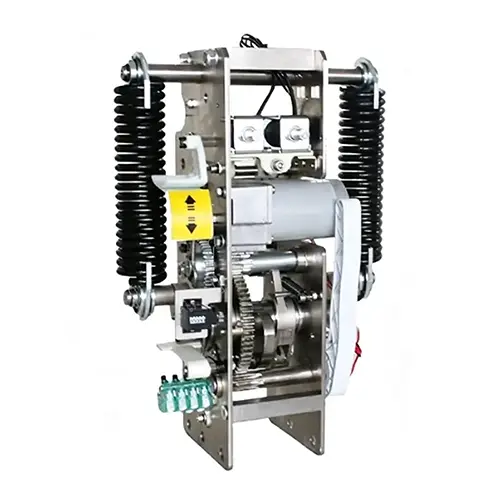

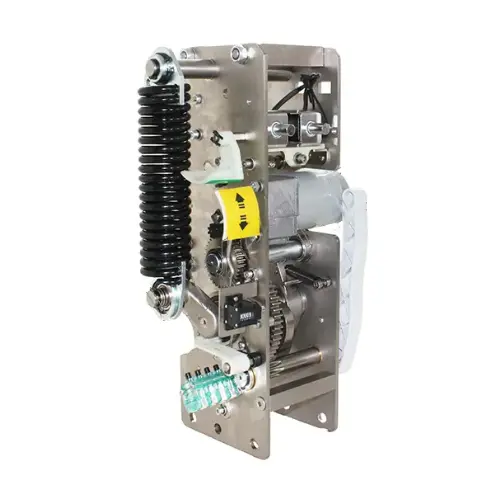

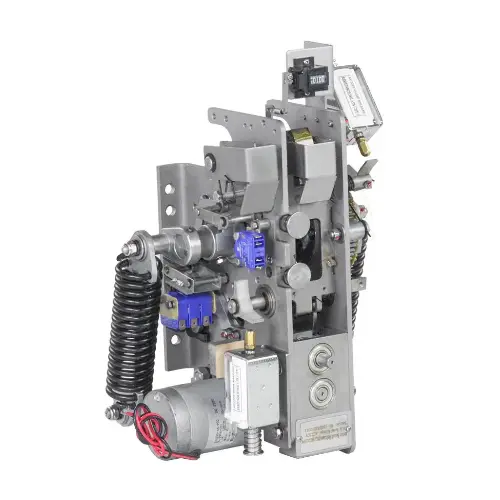

مکانیزم عملکرد موتور VCB قطع کننده مدار خلاء یک واحد درایو مکانیکی با قابلیت اطمینان بالا و با طول عمر بالا است که به ویژه برای قطع کننده های مدار خلاء ولتاژ متوسط (12kV، 24kV، 40.5kV) طراحی شده است. این سیستم ذخیره انرژی موتور، قفل مکانیکی، بسته شدن و باز کردن سریع، و عملیات اضطراری دستی را ادغام می کند و برق پایدار و ثابتی را برای سوئیچینگ قطع کننده مدار در سیستم های توزیع برق، نیروگاه ها، منبع تغذیه صنعتی و شبکه های هوشمند فراهم می کند.
| دسته پارامتر | مشخصات کلیدی |
| سطح ولتاژ قابل اجرا | 12kV/24kV/40.5kV |
| مطابق با نوع VCB | VS1،ZN63،ZN85،VD4 (نوع داخلی) |
| زندگی مکانیکی | استاندارد: ≥10000 بار؛ طول عمر: ≥30000 بار |
| توالی عملیات | 0-0.3s-CO/CO-15s-Co |
| زمان بسته شدن/باز شدن | بسته شدن: ≤80ms؛ باز شدن: ≤50ms |
| سرعت بسته شدن/باز شدن | بسته شدن: 0.6-0.8 m/s; باز شدن: 1.0-1.3 متر بر ثانیه |
| ولتاژ کنترل | AC220V/DC220V/DC110V/DC48V (قابل تنظیم) |
| زمان ذخیره انرژی | ≤10 ثانیه |
| دمای محیط | -25℃~+40℃ |
| حالت عملیات | ذخیره انرژی موتور + عملیات الکتریکی + عملیات اضطراری دستی |
خدمات سفارشی سازی: خدمات OEM/ODM؛ طراحی مناسب برای مدل های ویژه VCB و شرایط کاری.
پشتیبانی فنی پیش از فروش: مشاوره فنی، طراحی برنامه، راهنمایی نصب.
خدمات پس از فروش: پاسخگویی 24 ساعته؛ راه اندازی در محل، آموزش تعمیر و نگهداری.
س: مزایا و معایب VCB چیست؟
A: مزایای زیادی برای VCB وجود دارد، اما آنها برای هر موقعیتی مناسب نیستند.
جوانب مثبت：
VCB ایمن تر از قطع کننده های مدار است که از سایر رسانه های عایق مانند روغن یا انفجار هوا استفاده می کنند. احتمال آتش سوزی یا انفجار کمتر است و از مواد شیمیایی مضر استفاده نمی کنند.
VCB عمر طولانی دارد. هنگامی که به خوبی ساخته می شوند، به تعمیر و نگهداری بسیار کمی نیاز دارند و شما مجبور نخواهید بود آنها را به دفعات تعویض کنید.
خلاء یکی از موثرترین مواد دی الکتریک است. می تواند به سرعت قوس را خاموش کند و برای استفاده مکرر استراحت کند.
معایب:
برای VCB ولتاژ بالا، قیمت نیز نسبتاً بالا خواهد بود.
کار تعمیر و نگهداری قطع کننده های مدار خلاء کاملاً چالش برانگیز است و معمولاً نمی توان آن را در محل انجام داد.
س: چگونه مکانیزم های عملکرد موتور VCB قطع کننده مدار خلاء مناسب را انتخاب کنیم؟
هیچ فناوری مکانیزمی برتری جهانی ندارد. سیستم فنری می تواند عملکرد قابل اعتمادی را برای وظایف سوئیچینگ معمولی با هزینه کمتر ارائه دهد و برای کاربردهای استاندارد مناسب است. درایو مغناطیسی با کاهش هزینه های نگهداری و افزایش دوام، مزیت ارزش خود را در کاربردهای پر تقاضا نشان داده است. درایو دافعه الکتریکی در کاربردهایی که نیاز به قطع ارتباط فوق العاده سریع دارند، میدان ویژه ای را اشغال می کند و ارزش غیر قابل تعویضی را ارائه می دهد.
تکنولوژی مکانیزم مناسب باید بر اساس شرایط عملیاتی واقعی، قابلیتهای نگهداری و بودجه انتخاب شود، نه اینکه صرفاً بر مشخصات تئوری تکیه کند.
اگر نیاز به دانستن بیشتر در مورد آن دارید، با تیم فنی حرفه ای ما برای راهنمایی انتخاب مکانیسم متناسب با نیازهای برنامه خاص شما تماس بگیرید.
س: چه آزمایشاتی قبل از ارسال مکانیزم های عملکرد موتور قطع کننده مدار خلاء VCB انجام می شود؟
A: تست مشخصه مکانیکی: استفاده از تستر مشخصه مکانیکی با دقت بالا برای آزمایش
زمان بسته شدن/باز شدن، سرعت، سکته مغزی، سفر بیش از حد، پرش.
تست عملکرد فنر: نیروی فنر و راندمان ذخیره/رهاسازی انرژی.
تست الکتریکی: محدوده ولتاژ مدار، مقاومت سیم پیچ، مقاومت عایق و ولتاژ مقاومت را کنترل کنید.
تست قابلیت اطمینان: تست عمر مکانیکی (≥10000-30000 عملیات)، چرخه دما (40- درجه سانتیگراد تا +85 درجه سانتیگراد)، رطوبت و تست اسپری نمک.
تست نویز و لرزش: اطمینان از عملکرد کم صدا و پایدار.
بازرسی نهایی: تست 100٪ عملکرد کامل قبل از بسته بندی و فقط محصولات واجد شرایط با گزارش تست تحویل داده می شود.
