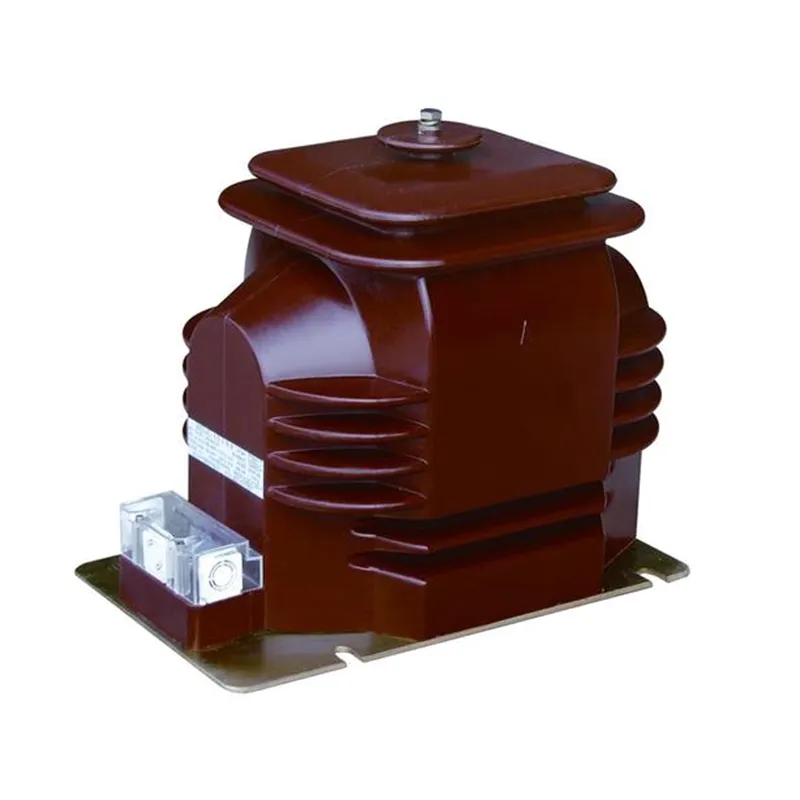

ترانسفورماتور پتانسیل تک فاز 13.8 Kv در پست برای کاهش ولتاژ اولیه 13.8 kv به ولتاژ ثانویه استاندارد مانند 100 یا 110 ولت طراحی شده است. سپس ولتاژ کاهشیافته به سیمپیچهای موازی برای اندازهگیری ابزارها و رلههای حفاظتی وارد میشود و امکان اندازهگیری ولتاژ اولیه را بهطور غیرمستقیم با ابزارهای ولتاژ پایین میدهد. چنین رویکردی طراحی ابزار را ساده می کند، در هزینه صرفه جویی می کند و ایمنی تجهیزات و پرسنل عملیاتی را تضمین می کند.
اصل کار یک ترانسفورماتور پتانسیل تک فاز 13.8 kv مانند ترانسفورماتور توزیع توان است که نسبت تبدیل آن با تعداد دور سیم پیچ های اولیه و ثانویه تعیین می شود. افزایش تعداد دورهای ثانویه نسبت را کاهش می دهد، در حالی که افزایش تعداد پیچ های اولیه باعث افزایش آن می شود. توجه به این نکته ضروری است که مدار ثانویه ترانسفورماتور پتانسیل تک فاز 13.8 kv تحت هیچ شرایطی نباید در حین کار اتصال کوتاه داشته باشد.

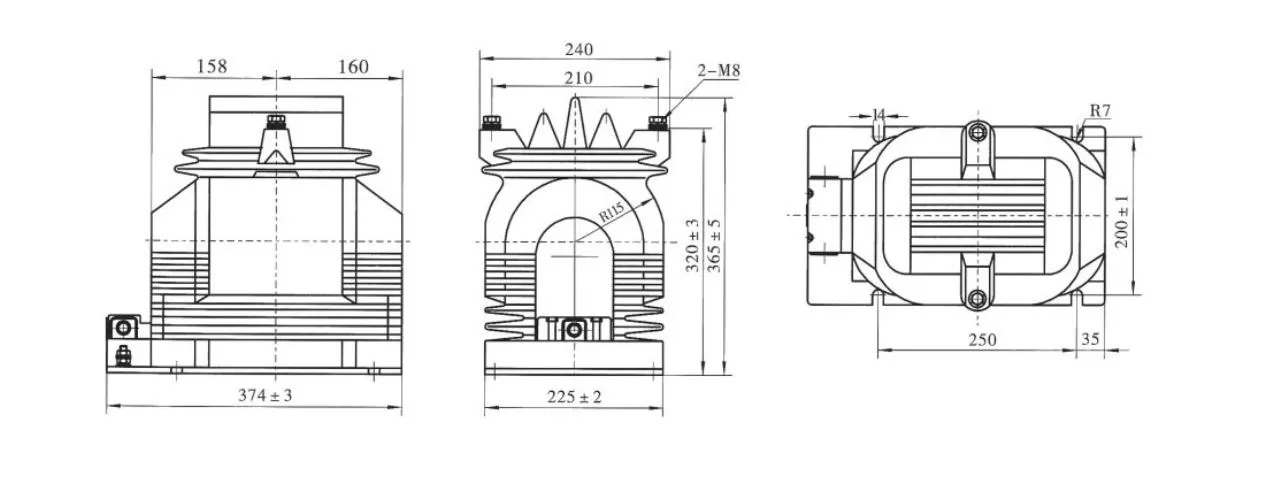

| تایپ کنید | نسبت ولتاژ نامی (کیلو ولت) | کلاس دقت | کلاس دقت و خروجی رتبه cosΦ=0.8 | حداکثر. خروجی (VA) | |||
| 0.2 | 0.5 | 1 | 6 (P) | ||||
| JDZ11-15 | (15/√3)/(0.1/√3)/(0.1/3) | 0.2/6P 0.5/6P 1/6P | 30 | 80 | 150 | 100 | 400 |
| JDZ11-20 | (20/√3)/(0.1/√3)/(0.1/3) | ||||||
| JDZ11-15 | (15/√3)/(0.1/√3)/(0.1/√3)/(0.1/3) | 0.2/0.2/6P 0.2/0.5/6P | 15 | 20 | N/A | 100 | 2*200 |
| JDZX11-20 | (20/√3)/(0.1/√3)/(0.1/√3)/(0.1/3) | ||||||
س: ترانسفورماتور پتانسیل تک فاز 13.8 kv با ترانسفورماتور قدرت 13.8 kv چه تفاوتی دارد؟
پاسخ: در حالی که هر دو دستگاه تبدیل ولتاژ هستند، یک ترانسفورماتور پتانسیل تک فاز 13.8 kv برای اندازه گیری و حفاظت به جای انتقال نیرو طراحی شده است. بار نامی آن نسبتاً کوچک است که معمولاً بر حسب VA بیان میشود، در حالی که ترانسفورماتورهای قدرت بارها را با مقدار بیشتری که بر حسب kVA یا MVA محاسبه میشود، مدیریت میکنند.
س: چه روش های عایق کاری در ترانسفورماتور پتانسیل تک فاز 13.8 kv استفاده می شود؟
ج: بیشترترانسفورماتورهای پتانسیلدر این سطح ولتاژ از عایق ریخته گری رزین اپوکسی برای سرویس های داخلی یا محفظه های چینی/سیلیکونی برای نصب در فضای باز استفاده کنید. برخی از طرح ها از عایق غوطه ور در روغن برای دستیابی به عمر مفید و ظرفیت حرارتی بالاتر استفاده می کنند.
س: ترانسفورماتور پتانسیل تک فاز 13.8 کیلوولت چگونه باید در یک پست وصل شود؟
A: برای اندازه گیری فاز به زمین، اولیه PT بین یک فاز و زمین متصل می شود. در یک سیستم سه فاز می توان از مجموعه ای از PT های تک فاز یا یک واحد PT سه فاز برای اندازه گیری ولتاژ خط به خط و خط به زمین استفاده کرد.
س: چه مسائلی در مورد ترانسفورماتورهای پتانسیل تکفاز 13.8 کیلوولت در پست ها ممکن است ایجاد شود؟
A: مشکلات رایج عبارتند از تخریب عایق، فرورزونانس در شرایط کلیدزنی خاص، گرمای بیش از حد به دلیل بارگذاری بیش از حد، و شرایط باز مدار ثانویه که ممکن است باعث ایجاد ولتاژهای خطرناک خطرناک شود.
