ترانسفورماتور پتانسیل اندازه گیری سه فاز 11kv Pt

شرکت Wenzhou XiFa Electric Power Equipment Co., Ltd برای تطبیق با محیط کار در واحد اصلی حلقه sf6، ترانسفورماتور پتانسیل اندازه گیری سه فاز 11kv را تولید و عرضه می کند. ریخته گری از نوع خشک یا اپوکسی است که دارای طراحی یکپارچه سه فاز برای مطابقت با محیط فشرده در تابلو برق عایق گاز sf6 و دستیابی به عملکرد بهتر در نصب و عایق بندی محصول است. در همین حال، ترانسفورماتور پتانسیل اندازه گیری سه فاز 11kv فیوزهای داخلی را مجهز می کند تا ترانسفورماتور پتانسیل از اتصال کوتاه و بار بیش از حد زنده بماند.

ارسال استعلام

توضیحات محصول

ویژگی های محصول:

1: طراحی فشرده:

pt ترانسفورماتور پتانسیل اندازه گیری سه فاز 11kv در یک محفظه واحد ادغام شده است. این باعث صرفه جویی در فضا و متناسب با طرح فشرده GIS می شود.

2- دقت اندازه گیری بالا:

هسته و سیم پیچ مهندسی دقیق نسبت ولتاژ و هم ترازی فاز را در هر سه فاز تضمین می کند تا هم نیازهای اندازه گیری و هم حفاظت را برآورده کند.

3. عملکرد عایق عالی:

مواد عایق ترانسفورماتور پتانسیل اندازه گیری سه فاز 11kv قابلیت تحمل ولتاژ بالا و مقاومت در برابر تخلیه جزئی را فراهم می کند که برای محیط های عایق گاز SF6 مناسب است.

4. نصب و نگهداری آسان

طراحی فشرده و یکپارچه ترمینال ها و ساختارهای پشتیبانی را کاهش می دهد، سیم کشی را ساده می کند و نصب و نگهداری آینده را تسهیل می کند.

5. قابلیت اطمینان و ایمنی بالا

ترانسفورماتور پتانسیل اندازه گیری سه فاز 11kv قادر است در کوتاه مدت در برابر ولتاژ بیش از حد و خطاهای خارجی مقاومت کند تا عملکرد ایمن ابزارهای پایین دست و دستگاه های حفاظتی را انجام دهد.

6. سازگاری با محیط های خشن

ترانسفورماتور پتانسیل اندازه گیری سه فاز 11kv در برابر تغییرات دما، رطوبت و خوردگی مقاوم است تا عملکرد پایدار در محیط های داخلی، خارجی و شرایط آلوده را امکان پذیر کند.

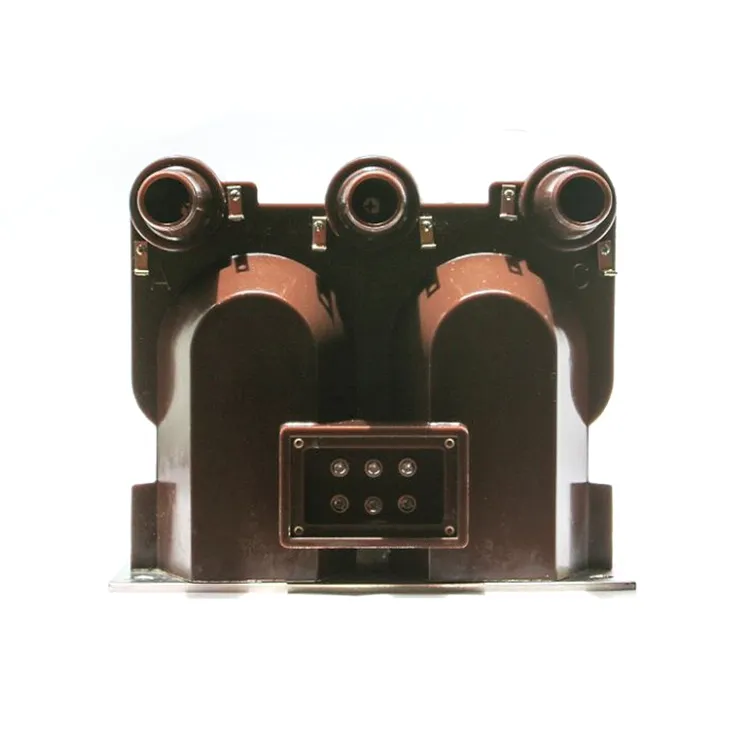

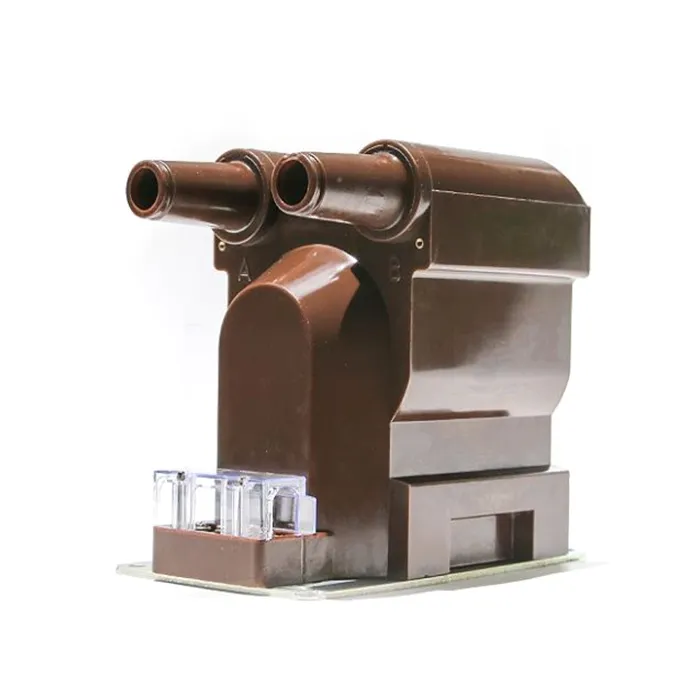

11kv Three Phase Metering Potential Transformer Pt

مشخصات فنی:

تایپ کنید	نسبت ولتاژ نامی (کیلو ولت)	کلاس دقت و خروجی رتبه بندی شده		حداکثر زمان کوتاه خروجی (VA)	سطح عایق

JSZV12-10R	10/0.1/0.22	0.2	30	600	75/12/42
JSZV12-10R	10/0.1/0.1	0.2	20	2*400	75/12/42
JSZV12-6R	6/0.1/0.1				7.2/32/60
JSZV12-3R	3/0.1/0.1	0.2	20		3.6/25/40
JSZV12-10R	10/0.1	0.2	20	500	75/12/42
JSZV12-6R	6/0.1				7.2/32/60

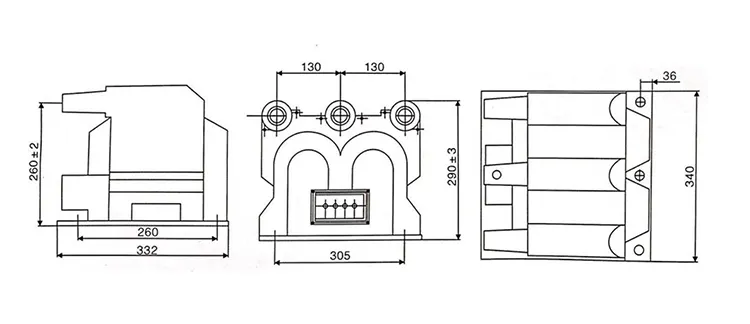

11kv Three Phase Metering Potential Transformer Pt

سوالات متداول محصول:

س: چه شیوه های نگهداری برای اندازه گیری سه فاز 11kv توصیه می شودترانسفورماتورهای پتانسیل?

A: شیوه های تعمیر و نگهداری منظم عبارتند از:

1. بازرسی بصری: آسیب فیزیکی، خوردگی یا علائم گرمای بیش از حد را بررسی کنید.

2. تمیز کردن: گرد و غبار و زباله ها را برای جلوگیری از خرابی عایق حذف کنید.

3. تست: تست های مقاومت و نسبت عایق را به صورت دوره ای انجام دهید.

4. کالیبراسیون: با کالیبره کردن در برابر استانداردهای شناخته شده از دقت اطمینان حاصل کنید.

5. نگهداری مناسب طول عمر و عملکرد قابل اعتماد PT ها را تضمین می کند.

س: عملکرد اولیه ترانسفورماتور پتانسیل اندازه گیری سه فاز 11 کیلوولت چیست؟

پاسخ: یک ترانسفورماتور پتانسیل اندازه گیری سه فاز 11 کیلوولت برای کاهش ولتاژ اولیه به ولتاژ ثانویه استاندارد شده کمتر، معمولاً 110 ولت، برای اندازه گیری دقیق و نظارت بر پارامترهای الکتریکی در سیستم های ولتاژ اولیه طراحی شده است. pt ترانسفورماتور پتانسیل اندازه گیری سه فاز 11 کیلو ولت به ابزار اندازه گیری و رله های حفاظتی اجازه می دهد تا به طور ایمن و موثر عمل کنند.

س: کلاس های دقت معمولی موجود برای pt ترانسفورماتور پتانسیل اندازه گیری سه فاز 11kv چیست؟

A: طبق IEC 61869 کلاس های دقت معمولاً شامل 0.2، 0.5، و 1.0 برای اندازه گیری، و 5P10 یا 10P10 برای حفاظت هستند.
