ترانسفورماتور برقی با اتلاف کم 160kva روغن پر شده

Wenzhou XiFa Electrical Power Equipment Co.,Ltd یک تولید کننده قابل اعتماد برای تولید و تامین ترانسفورماتور غوطه ور روغن 10 تا 35 کیلوولت و ترانسفورماتور نوع خشک مانند ترانسفورماتور الکتریکی کم تلفات پر شده با روغن 160kva است. در WenZhou XiFa، مدیر بازرگانی قبل از تحویل به مهندس، مشخصات فنی را به مشتریان تأیید می کند، که تضمین می کند ترانسفورماتورهای الکتریکی کم تلفات پر شده با روغن 160kva با موفقیت پذیرفته شوند. هر چه بیشتر، Wenzhou XiFa Electrical Power Equipment Co.,Ltd همچنین به بازرسی قسمت سوم اجازه می دهد تا تأیید کند که پلاک نام، لوازم جانبی و داده های آزمایش همگی با استانداردهای قبل از ارسال مطابقت دارند.

ارسال استعلام

توضیحات محصول

ویژگی های عملکردی ترانسفورماتورهای قدرت غوطه ور در روغن کم تلفات:

1. سطح سر و صدای کم: ترانسفورماتور الکتریکی کم تلفات پر شده با روغن 160kva دارای طراحی جمع و جور است و از مواد جدید و فرآیندهای ساخت پیشرفته برای کاهش موثر نویز عملیاتی استفاده می کند. بدون محافظ طراحی شده است که منجر به ارتفاع کلی کمتر در مقایسه با واحدهای معمولی هم کلاس می شود.

2. فرآیند پر کردن خلاء پیشرفته: در طول فرآیند آب بندی، یک تکنیک پر کردن روغن خلاء برای حذف کامل رطوبت داخل مخزن ترانسفورماتور اعمال می شود. پس از آب بندی، اجزای داخلی در معرض هوا قرار نمی گیرند. این به طور موثری از ورود اکسیژن و رطوبت به واحد جلوگیری می کند که در غیر این صورت منجر به تخریب عملکرد عایق می شود که شامل پیری مواد عایق و روغن دی الکتریک می شود.

3. عمر سرویس طولانی و قابل اعتماد: پوشش مخزن و فلنج مخزن ترانسفورماتورهای الکتریکی کم تلفات پر شده با روغن 160kva کاملا مهر و موم شده با استفاده از پیچ و مهره یا ساختار جوش داده شده متصل می شوند. این طرح به طور کامل روغن عایق را از تماس با هوا جدا می کند که از جذب رطوبت عایق جلوگیری می کند. در نتیجه، سرعت پیری عایق به میزان قابل توجهی کاهش می‌یابد و به طور قابل توجهی طول عمر عملیاتی ترانسفورماتور الکتریکی کم تلفات پر شده با روغن 160kva را افزایش می‌دهد.

4. اندازه فشرده و ظاهر زیبایی: مخزن ترانسفورماتور الکتریکی کم تلفات پر شده با روغن 160kva از پانل های خنک کننده نوع باله موجدار استفاده می کند. این پانل ها با تغییرات حجم روغن ناشی از نوسانات دما از طریق انبساط و انقباض الاستیک خود تنظیم می شوند. طراحی مخزن موجدار شکل بصری جذاب و فشرده ای را ارائه می دهد و نیاز به جای نصب کوچکتری دارد.

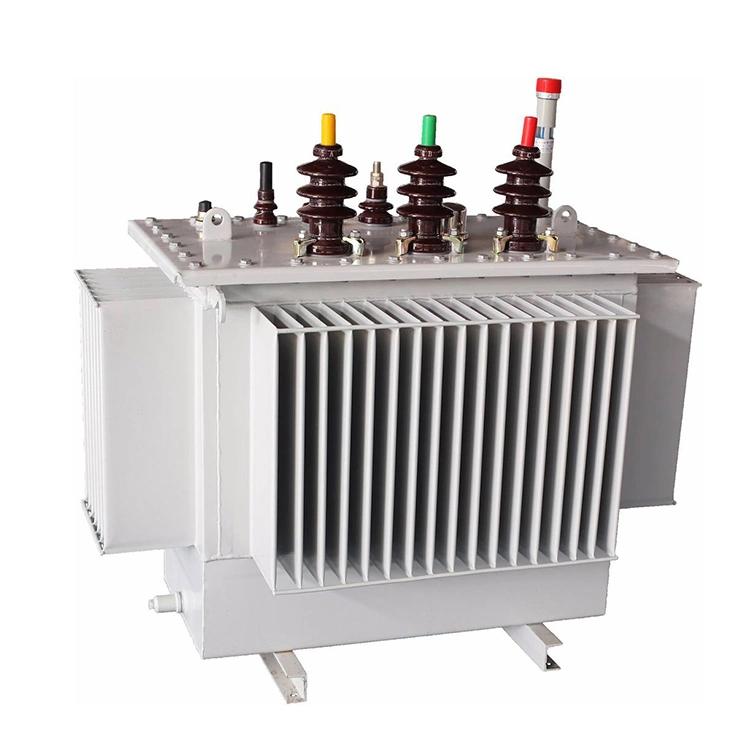

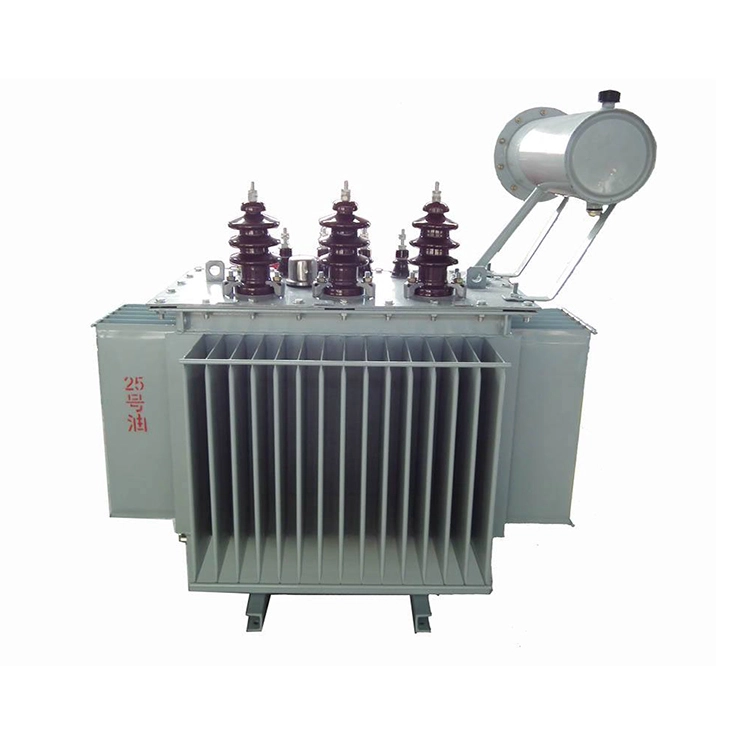

160kva Oil Filled Low Loss Electrical Transformer

مشخصات فنی:

نام محصول		ترانسفورماتور برق کم تلفات پر شده با روغن 160kva
ظرفیت رتبه بندی شده		160 کیلو ولت آمپر
ولتاژ اولیه		11 کیلو ولت، 10 کیلو ولت، 35 کیلو ولت
ولتاژ ثانویه		400V/230V، 480V/277V
گروه برداری		Dyn11; Yyn0
روی Changer ضربه بزنید	تایپ کنید	تعویض شیر خاموش مدار
	محدوده	± 2 × 2.5٪، ± 5٪
بدون از دست دادن بار		0.20 کیلو وات تا 0.28 کیلو وات
از دست دادن بار		2.20 کیلو وات تا 2.43 کیلو وات
امپدانس		4%±10%
مواد سیم پیچ		100% مس یا 100% آلومینیوم

نکات کلیدی برای تعمیر و نگهداری روزانه ترانسفورماتورهای غوطه ور در روغن

1. بازرسی و نگهداری سطح روغن

الف. سطح روغن باید بین یک چهارم تا سه چهارم مقیاس سطح روغن حفظ شود. سطح روغن خیلی پایین ممکن است منجر به عایق ناکافی یا گرم شدن بیش از حد شود. سطح روغن خیلی بالا ممکن است باعث فشار غیرعادی روغن شود.

ب. روش بازرسی شامل مشاهده سطح روغن از طریق یک سطح روغن شفاف یا یک سطح سنج مغناطیسی روغن است. بازرسی ترانسفورماتور برق کم تلفات پر شده با روغن 160kva باید با قطع برق و دمای پایدار روغن انجام شود. در طول زمستان، سطح روغن ممکن است پنج تا ده درصد کاهش یابد.

2. تست کیفیت روغن و تعویض

الف. نمونه برداری برای آزمایش باید حداقل یک بار در سال انجام شود. آزمایش باید ولتاژ شکست را که باید حداقل 35 کیلو ولت باشد، رطوبت آن که نباید از 20 قسمت در میلیون تجاوز کند، و مقدار اسیدی که نباید از 0.1 میلی گرم KOH در هر گرم تجاوز کند، اندازه گیری کند. اگر این مقادیر بیش از حد تعیین شده باشد، روغن باید فیلتر یا تعویض شود.

ب. چرخه تعویض روغن معمولاً هشت تا ده سال است که بر اساس محیط عملیاتی خاص تنظیم می‌شود.

3. نظارت بر دما

الف. دمای بالای روغن نباید از ۸۵ درجه سانتی‌گراد برای خنک‌سازی طبیعی یا ۹۵ درجه سانتی‌گراد برای خنک‌سازی اجباری تجاوز کند. حد افزایش دما 55 کلوین است.

ب. گرد و غبار و زباله های روی سطح رادیاتور باید به طور مرتب تمیز شوند تا از تهویه مناسب اطمینان حاصل شود.
