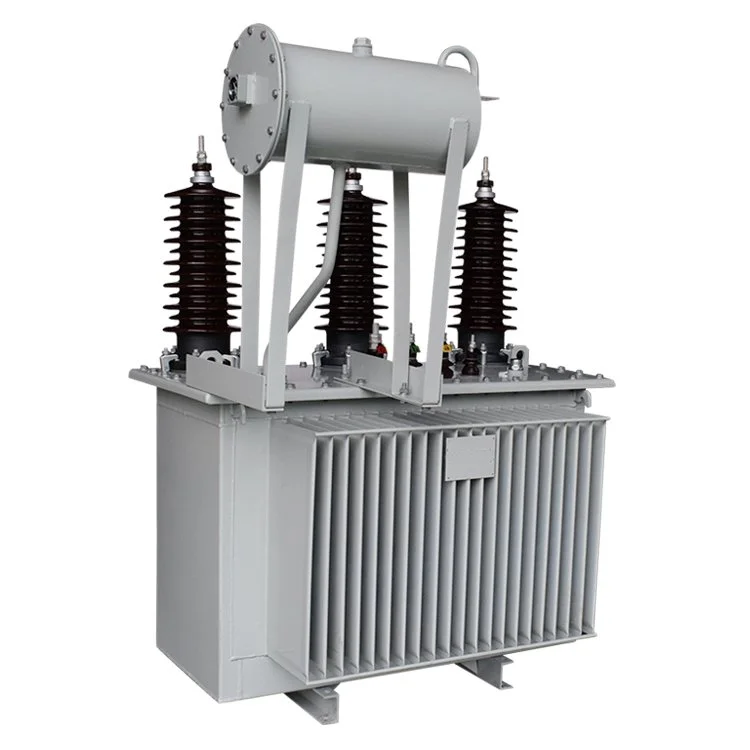

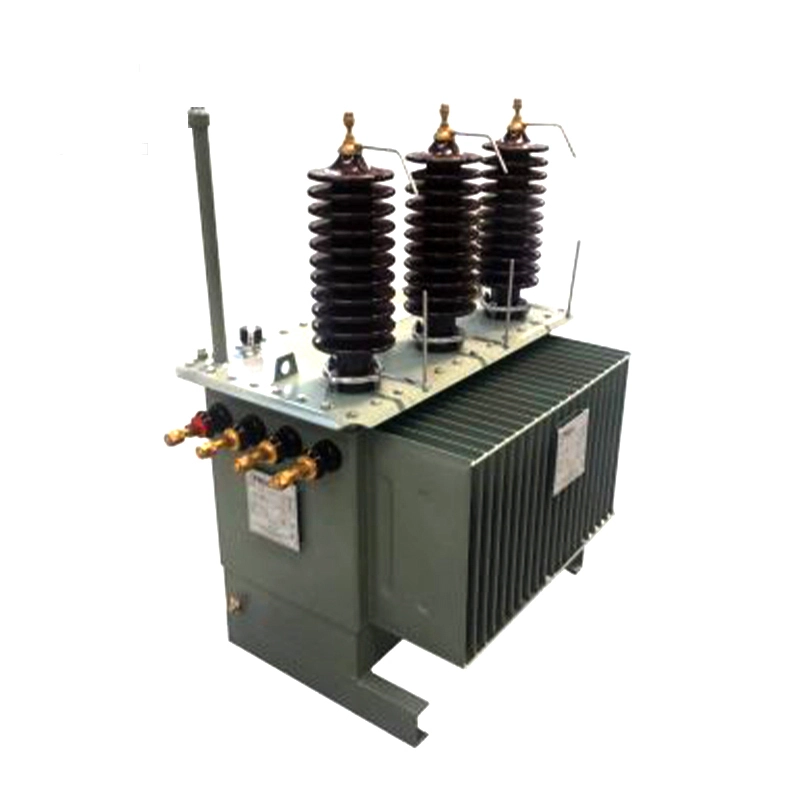

ترانسفورماتور غوطه ور روغنی دو سیم پیچ 33kv 50kva

بازرسی و آزمایش پیش از راه‌اندازی ترانسفورماتورهای غوطه‌ور شده در روغن 33kv 50kva

1. بازرسی بصری ظاهر و ساختار

یک بازرسی بصری جامع باید انجام شود تا اطمینان حاصل شود که ترانسفورماتور غوطه ور روغنی دو سیم پیچ 33kv 50kva از هرگونه آسیب قابل مشاهده، تغییر شکل یا نشت روغن عاری است. تمام اجزای خارجی از جمله مخزن، رادیاتورها، بوشینگ ها و دستگاه کاهش فشار باید بررسی شوند تا از سالم بودن و نصب صحیح آنها اطمینان حاصل شود. تمام اتصالات مکانیکی باید از نظر سفتی بررسی شوند. علاوه بر این، سیستم زمین باید برای اطمینان از نصب صحیح آن و ارائه ارتینگ قابل اعتماد، که برای ایمنی عملیاتی ضروری است، بازرسی شود.

2. تست مقاومت عایق

تست مقاومت عایق یک روش کلیدی برای ارزیابی وضعیت سیستم عایق ترانسفورماتور غوطه‌ور شده با روغن 33kv 50kva است. یک مگاهم متر باید برای اندازه گیری مقاومت عایق بین فاز به فاز و همچنین بین هر فاز به زمین استفاده شود. مقادیر به‌دست‌آمده باید با داده‌های مرجع مشخص‌شده سازنده مقایسه شود تا تأیید شود که عملکرد عایق مطابق با استانداردهای لازم است.

3. تست ضریب اتلاف دی الکتریک

تست تلفات دی الکتریک، که به آن تست tan δ نیز می‌گویند، برای ارزیابی نفوذ رطوبت، پیری عایق یا تخلیه جزئی احتمالی در ترانسفورماتور غوطه‌ور شده در روغن 33kv 50kva استفاده می‌شود. با اندازه گیری ضریب اتلاف دی الکتریک می توان وضعیت مواد عایق را به طور جامع تری ارزیابی کرد. این آزمایش معمولاً همراه با تست مقاومت عایق برای به دست آوردن ارزیابی کامل تری از سلامت عایق انجام می شود.

4. Turns Ratio and Vector Group Verification

نسبت چرخش ترانسفورماتور باید برای اطمینان از انطباق با مشخصات طراحی، که شامل تأیید نسبت صحیح بین سیم‌پیچ‌های ولتاژ اولیه و ولتاژ ثانویه ترانسفورماتورهای غوطه‌ور شده در روغن 33kv 50kva است، تأیید شود. در عین حال، گروه بردار باید برای اطمینان از جابجایی فاز مناسب و اتصال صحیح سیم‌پیچ‌های سه فاز، مطابق با الزامات سیستم قدرت، بررسی شود.

5. تست بدون بار

آزمایش بی باری با ترانسفورماتور غوطه ور روغنی دو سیم پیچ 33kv 50kva انجام می شود که در سمت اولیه انرژی دارد در حالی که سمت ثانویه در مدار باز می ماند. هدف اندازه گیری جریان بدون بار و تلفات بدون بار است. این آزمایش اطلاعات مهمی در مورد کیفیت هسته، توزیع شار مغناطیسی و تقارن سیم پیچ ارائه می دهد. همچنین به شناسایی ناهنجاری های احتمالی در مدار مغناطیسی کمک می کند.

6. تست اتصال کوتاه

در طول آزمایش اتصال کوتاه، ولتاژ کاهش‌یافته به سیم‌پیچ ولتاژ اولیه اعمال می‌شود در حالی که سیم‌پیچ ولتاژ ثانویه اتصال کوتاه است، که امکان اندازه‌گیری امپدانس اتصال کوتاه و تلفات بار را فراهم می‌کند. این آزمایش داده‌های ارزشمندی را در مورد عملکرد ترانسفورماتور غوطه‌ور شده با روغن 33 کیلوولت 50 کیلو‌وآ در شرایط بار ارائه می‌کند که شامل رفتار حرارتی، قابلیت مقاومت در برابر اتصال کوتاه و استحکام مکانیکی سیم‌پیچ‌ها می‌شود.

7. تجزیه و تحلیل کیفیت روغن و بازرسی سطح روغن

برای ترانسفورماتورهای غوطه‌ور شده در روغن 33 کیلوولت 50 کیلو‌وات، وضعیت روغن عایق مستقیماً بر عملکرد عملیاتی و عمر مفید تأثیر می‌گذارد. قبل از راه اندازی، نمونه های روغن برای تجزیه و تحلیل آزمایشگاهی برای بررسی پارامترهایی مانند میزان رطوبت، اسیدیته و سطوح ناخالصی گرفته می شود. تمام نتایج باید با استانداردهای قابل اجرا مطابقت داشته باشد. علاوه بر این، سطح روغن در داخل مخزن باید بررسی شود تا اطمینان حاصل شود که در محدوده مورد نیاز است و خنک کننده و عایق موثر در حین کار را تضمین می کند.

به‌طور خلاصه، یک سری از بازرسی‌ها و آزمایش‌های دقیق باید قبل از راه‌اندازی ترانسفورماتور 33kv 50kva دو سیم‌پیچ غوطه‌ور در روغن انجام شود. این رویه ها عملکرد پایدار، ایمنی عملیاتی و قابلیت اطمینان طولانی مدت را تضمین می کنند. آزمایش صحیح قبل از راه اندازی نه تنها خطر خرابی های احتمالی را کاهش می دهد، بلکه پایه ای محکم برای عملکرد طولانی مدت ایمن و کارآمد ترانسفورماتور غوطه ور روغنی با دو سیم پیچ 33kv 50kva فراهم می کند.
