انتخاب یکمدار شکن هوا ACBفقط مربوط به تطبیق رتبه های فعلی نیست. برای مهندسان، سازندگان تابلو، صاحبان کارخانه ها، پیمانکاران پروژه و تیم های تدارکات، چالش واقعی انتخاب قطع کننده ای است که بتواند از تجهیزات محافظت کند، زمان خرابی را کاهش دهد، با طراحی تابلو برق مطابقت داشته باشد، از گسترش بار آینده پشتیبانی کند و پس از سال ها کارکرد قابل اعتماد باقی بماند. این مقاله توضیح میدهد که چگونه ACB قطع کننده مدار هوا کار میکند، معمولاً در کجا مورد استفاده قرار میگیرد، چه مشخصاتی مهمتر است، و چگونه خریداران میتوانند از اشتباهات پرهزینه در هنگام انتخاب اجتناب کنند. همچنین ملاحظات خرید عملی برای کار با آنها را معرفی می کندWenzhou Xifa Electrical Equipment Co., Ltd.هنگام تامین راه حل های ACB برای سیستم های قدرت صنعتی و تجاری.
فهرست مطالب
در یک سیستم توزیع برق ولتاژ پایین، قطع کننده اصلی اغلب به عنوان یک مورد در لیست خرید در نظر گرفته می شود. این یک راه مخاطره آمیز برای نگاه کردن به آن است. یک ACB قطع کننده مدار هوا معمولاً در یک نقطه بحرانی از سیستم مانند پانل ورودی، کابین توزیع اصلی، پانل خروجی ژنراتور، سمت ثانویه ترانسفورماتور یا مدار تغذیه بزرگ نصب می شود. هنگامی که به درستی خاموش نمی شود، نتیجه ممکن است یک خطای کوچک الکتریکی نباشد. این می تواند به تعطیلی تولید، آسیب تجهیزات، خطر آتش سوزی یا تعمیر و نگهداری اضطراری گران قیمت تبدیل شود.
بسیاری از خریداران فقط بر اساس رتبه بندی فعلی، ACB را جستجو می کنند، مانند 630A، 1000A، 1600A، 2000A، یا 3200A. البته رتبه بندی فعلی مهم است، اما داستان کامل نیست. بریکر همچنین باید با سطح اتصال کوتاه محل نصب، الزامات حفاظتی بار، ساختار تابلو برق، محیط عملیاتی و برنامه نگهداری تاسیسات مطابقت داشته باشد.
یک قطع کننده مدار خوب ACB به سیستم الکتریکی یک راه کنترل شده برای قطع جریان غیرعادی می دهد. از کابل ها، شینه ها، ترانسفورماتورها، ژنراتورها، موتورها و تجهیزات پایین دستی محافظت می کند. مهمتر از آن، به تیم های تعمیر و نگهداری اطمینان می دهد. هنگامی که یک سیستم در اطراف یک شکن با عملکرد مکانیکی پایدار، خاموش شدن دقیق، و تنظیمات حفاظتی واضح ساخته میشود، مدیریت کل اتاق توزیع آسانتر میشود.
سوال واقعی خرید فقط این نیست که "شکن چقدر است؟" یک سوال بهتر این است: "آیا وقتی یک خطا در بدترین زمان ممکن رخ می دهد، این شکن همچنان از سیستم من به درستی محافظت می کند؟"

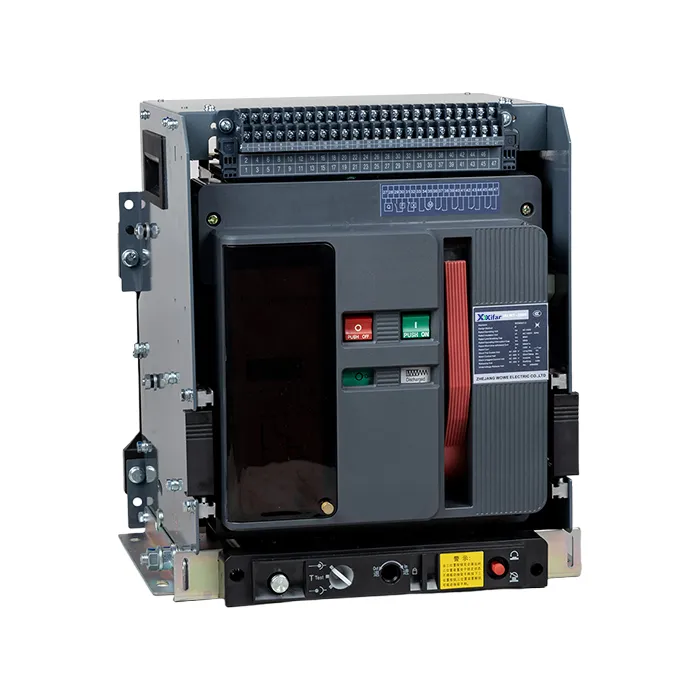

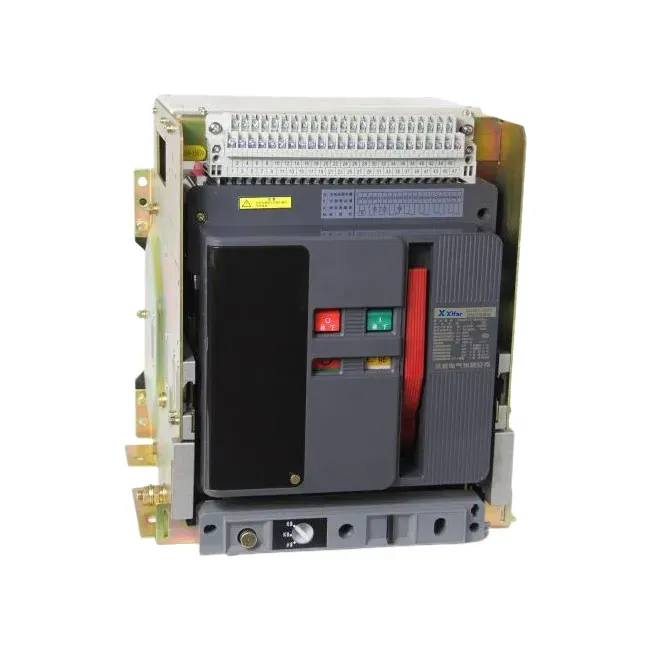

قطع کننده مدار ACB یک وسیله کلید ولتاژ پایین و محافظ است که از هوا به عنوان رسانه خاموش کننده قوس استفاده می کند. هنگامی که کنتاکت ها در هنگام قطع خطا از هم جدا می شوند، یک قوس الکتریکی تشکیل می شود. بریکر قوس را از طریق کانال های قوس هدایت و خنک می کند تا جریان به طور ایمن قطع شود. این طراحی ACB ها را برای کاربردهای ولتاژ پایین با جریان بالا که قابلیت اطمینان، قابلیت نگهداری و حفاظت قابل تنظیم مهم هستند، مناسب می کند.
در استفاده عملی، یک ACB قطع کننده مدار می تواند چندین عملکرد مهم را انجام دهد. این می تواند به صورت دستی یا الکتریکی مدار را روشن و خاموش کند. بسته به پیکربندی یونیت تریپ، در صورت وقوع اضافه بار، اتصال کوتاه، کمبود ولتاژ یا شرایط خطای زمین، می تواند به طور خودکار خاموش شود. در بسیاری از سیستمهای الکتریکی مدرن، واحدهای سفر هوشمند از اندازهگیری، ارتباطات، سوابق خطا و منحنیهای حفاظتی قابل تنظیم نیز پشتیبانی میکنند.
در مقایسه با قطع کننده های کوچکتر، یک ACB اغلب برای سطح توزیع برق اصلی انتخاب می شود، زیرا می تواند جریان های فریم بالاتر و الزامات قطعی خطای قوی تر را مدیریت کند. همچنین بازرسی و نگهداری آن در کابینت های بزرگ برق، به خصوص در هنگام استفاده از طرح کشش آسان تر است. برای امکاناتی که نمی توانند از عهده زمان توقف طولانی برآیند، این قابلیت نگهداری مزیت کمی نیست.
خریداران به ندرت مشکل دارند زیرا نمی توانند یک ACB قطع کننده مدار هوا پیدا کنند. آنها با مشکل مواجه می شوند زیرا بسیاری از مدل ها روی کاغذ شبیه به هم هستند. قیمت پایین ممکن است در ابتدا جذاب به نظر برسد، اما انتخاب نادرست می تواند منجر به عدم تطابق، تاخیر در نصب، گرمای بیش از حد، خاموش شدن مزاحم، انتخاب ضعیف یا پشتیبانی سخت پس از فروش شود.
برای سازندگان پانل، سازگاری ابعادی اغلب یک نگرانی عمده است. قطع کننده ای که با طراحی کابینت مطابقت ندارد می تواند بر طرح شینه، باز شدن در، موقعیت دستگیره عملیاتی و فضای نگهداری تأثیر بگذارد. برای کاربران کارخانه، بزرگترین نگرانی معمولاً عملکرد پایدار است. آنها به یک قطع کننده نیاز دارند که در صورت لزوم کار کند، زمانی که سیستم سالم است بسته بماند و بدون توقف غیرضروری قابل سرویس باشد.
برای پیمانکاران، سرعت تحویل و مستندات نیز مهم است. یک پروژه ممکن است قبل از ارسال به عکس های محصول، نقشه ها، نمودارهای سیم کشی، گزارش های آزمایش، گواهی ها، جزئیات پلاک نام و اطلاعات بسته بندی نیاز داشته باشد. اگر تامین کننده نتواند به وضوح پاسخ دهد، برنامه زمانبندی پروژه ممکن است آسیب ببیند.
| نگرانی خریدار | چرا اهمیت دارد | قبل از سفارش چه چیزی باید تایید شود |
|---|---|---|
| عدم تطابق رتبه فعلی | یک بریکر کوچکتر ممکن است بیش از حد گرم شود یا به دفعات از کار بیفتد، در حالی که یک قطع کننده بزرگ ممکن است دقت حفاظت را کاهش دهد. | جریان نامی، اندازه قاب، نوع بار، کمک هزینه گسترش آینده. |
| ظرفیت شکست ناکافی | بریکر ممکن است به طور ایمن جریان خطای بالا را در محل نصب قطع نکند. | Icu، Ics، محاسبه اتصال کوتاه سایت، ظرفیت ترانسفورماتور. |
| ساختار نصب اشتباه | ممکن است بریکر با تابلو برق مناسب نباشد یا نگهداری آن ناخوشایند باشد. | نوع ثابت یا کشش، ابعاد، بریدگی پانل، اتصال شینه. |
| تنظیم حفاظتی نادرست | هماهنگی ضعیف می تواند باعث خاموش شدن غیر ضروری یا شکست در ایزوله کردن منطقه خطای صحیح شود. | نوع واحد تریپ، تاخیر طولانی مدت، تاخیر کوتاه مدت، تنظیمات خطای لحظه ای و زمینی. |
| پشتیبانی فنی ضعیف | خریداران ممکن است در هنگام نصب، آزمایش یا راه اندازی با تاخیر مواجه شوند. | سرعت پاسخگویی تامین کننده، نقشه ها، راهنماها، پشتیبانی سیم کشی، خدمات پس از فروش. |
انتخاب حرفه ای ACB قطع کننده هوا با سیستم الکتریکی شروع می شود، نه با صفحه کاتالوگ. قبل از تایید مدل، خریداران باید اطلاعات اولیه پروژه، از جمله ولتاژ نامی، جریان نامی، فرکانس، تعداد قطب ها، سطح اتصال کوتاه، نوع کابینت، روش کار، الزامات حفاظتی و نیازهای ارتباطی را جمع آوری کنند.
جریان نامی معمولاً اولین پارامتری است که خریداران به آن اشاره می کنند. با این حال، ظرفیت قطعی اتصال کوتاه سرویس رتبه بندی شده به همان اندازه مهم است. قطع کننده ای با ظرفیت شکست نهایی بالا اما ظرفیت شکست سرویس پایین تر ممکن است بهترین انتخاب برای سیستم های صنعتی سخت نباشد. برای بارهای بحرانی، خریداران باید به مقادیر Icu و Ics توجه کنند.
واحد سفر شایسته توجه ویژه است. یک واحد حفاظتی اولیه ممکن است برای یک تابلوی توزیع ساده کافی باشد، در حالی که یک کارخانه مدرن، مرکز داده، ساختمان تجاری یا پروژه انرژی تجدیدپذیر ممکن است به عملکردهای حفاظتی و نظارتی پیشرفته تری نیاز داشته باشد. تنظیمات قابل تنظیم می تواند به بهبود انتخاب بین دستگاه های بالادست و پایین دست کمک کند.
یک نکته عملی برای تیم های تدارکات: هنگام درخواست قیمت، نقشه پانل، ولتاژ سیستم، جریان نامی، شماره قطب، ظرفیت شکست مورد نیاز، نوع نصب و فهرست لوازم جانبی را با هم برای تامین کننده ارسال کنید. این امر ارتباطات رفت و برگشتی را کاهش می دهد و از خطاهای مدل جلوگیری می کند.
خریداران اغلب ACB ها را با MCCB و VCB مقایسه می کنند. تفاوت در این نیست که کدام یک به طور جهانی بهتر است. این به سطح ولتاژ، محدوده جریان، موقعیت نصب، تقاضای حفاظت، انتظارات تعمیر و نگهداری و بودجه بستگی دارد.
مدار شکن قالب بندی شده به طور گسترده برای مدارهای تغذیه کننده جریان کمتر، پانل های ماشین آلات و کاربردهای توزیع فشرده استفاده می شود. مقرون به صرفه، جمع و جور و نصب آن ساده است. با این حال، هنگامی که جریان سیستم بالاتر میرود و الزامات حفاظتی پیشرفتهتر میشوند، ACB قطع کننده مدار هوا مناسبتر میشود.
معمولاً در سیستم های ولتاژ متوسط از مدار شکن خلاء استفاده می شود. خاموش کردن قوس آن در داخل یک قطع کننده خلاء انجام می شود که با ساختار کانال قوس هوایی یک ACB متفاوت است. به زبان ساده، ACB ها معمولا برای توزیع ولتاژ پایین انتخاب می شوند، در حالی که VCB ها برای توزیع ولتاژ متوسط انتخاب می شوند.
| نوع شکن | سطح ولتاژ مشترک | استفاده معمولی | مزیت اصلی |
|---|---|---|---|
| مدار شکن هوا ACB | توزیع برق ولتاژ پایین | پانل ورودی اصلی، فیدر بزرگ، خروجی ژنراتور، سمت ثانویه ترانسفورماتور | ظرفیت جریان بالا، حفاظت قابل تنظیم، نگهداری راحت، گزینه های هوشمند |
| مدار شکن کیس قالبی MCCB | توزیع ولتاژ پایین | مدارهای شاخه، فیدرهای کوچکتر، پانل های ماشین آلات | اندازه جمع و جور، هزینه مقرون به صرفه، نصب آسان |
| مدار شکن خلاء VCB | توزیع ولتاژ متوسط | پست ها، تابلو برق فشار متوسط، شبکه های برق صنعتی | خاموش کننده قوس قوی در خلاء، مناسب برای قطع ولتاژ متوسط |
ACB قطع کننده مدار هوا اغلب در جاهایی که توزیع برق با ولتاژ پایین نیاز به حفاظت قوی و سوئیچینگ قابل اعتماد دارد استفاده می شود. در کارخانههای صنعتی، ساختمانهای تجاری، مراکز داده، اتاقهای توزیع برق، بیمارستانها، فرودگاهها، تأسیسات حملونقل ریلی، کارخانههای تصفیه آب، پروژههای معدنی و سیستمهای انرژی تجدیدپذیر ظاهر میشود.
در کارخانه های تولیدی، ACB ممکن است از خط ورودی اصلی کارگاه محافظت کند. در یک ساختمان تجاری، ممکن است به عنوان قطع کننده اصلی در تابلو برق فشار ضعیف عمل کند. در یک مرکز داده، ممکن است به محافظت از مسیرهای انرژی حیاتی که زمان خرابی بسیار گران است کمک کند. در ایستگاه های انرژی تجدیدپذیر، ACB ها را می توان در کابینت های توزیع ولتاژ پایین متصل به ترانسفورماتور، اینورتر یا سیستم های کمکی استفاده کرد.
نکته مشترک در همه این برنامه ها ساده است: سیستم به یک دستگاه قابل اعتماد در یک موقعیت حفاظتی کلیدی نیاز دارد. هنگامی که بار الکتریکی زیاد است، جریان خطا جدی است، و محیط عملیاتی نمی تواند خرابی های مکرر را تحمل کند، یک قطع کننده مدار هوا به درستی انتخاب شده ACB به یک سرمایه گذاری ضروری تبدیل می شود تا یک جزء اختیاری.
یک تامین کننده قابل اعتماد باید بیشتر از فروش یک شکن انجام دهد. تامین کننده باید شرایط کاری پشت سفارش را درک کند. برای خریدارانی که متخصص برق نیستند، این موضوع اهمیت بیشتری دارد. ارتباطات فنی واضح می تواند از انتخاب اشتباه مدل قبل از شروع تولید جلوگیری کند.
Wenzhou Xifa Electrical Equipment Co., Ltd. محصولات الکتریکی را برای کاربردهای توزیع برق، از جمله راه حل های ACB قطع کننده مدار هوا برای سیستم های ولتاژ پایین عرضه می کند. برای خریداران، ارزش تنها در خود محصول نیست، بلکه در توصیه مدل، قابلیت تولید، گزینه های سفارشی سازی، تست کارخانه و پشتیبانی ارتباطی قبل و بعد از تحویل نیز ارزش دارد.
هنگام ارزیابی یک تامین کننده، خریداران باید سوالات عملی بپرسند. آیا تامین کننده می تواند نقشه های فنی ارائه دهد؟ آیا آنها می توانند رتبه بندی فعلی و ظرفیت شکست صحیح را بر اساس اطلاعات پروژه توصیه کنند؟ آیا آنها می توانند سازه های نوع ثابت و کشش را پشتیبانی کنند؟ آیا آنها می توانند لوازم جانبی مانند اپراتورهای موتور، آزاد کننده های شنت، آزاد کننده های ولتاژ پایین، کنتاکت های کمکی و یونیت های سفر هوشمند را ارائه دهند؟ آیا وقتی نصب کننده سؤالی دارد می توانند به سرعت پاسخ دهند؟
| نقطه ارزیابی تامین کننده | آنچه یک خریدار باید به دنبال آن باشد |
|---|---|
| محدوده محصول | رتبهبندیهای چندگانه فعلی، گزینههای قطب، حالتهای عملکرد، و تنظیمات لوازم جانبی. |
| پشتیبانی فنی | ارتباط شفاف در مورد انتخاب، نقشه ها، سیم کشی، نصب و راه اندازی. |
| کنترل کیفیت | بازرسی معمول کارخانه، بررسی عملکرد مکانیکی، بررسی عایق، و تأیید عملکرد قطع شدن. |
| قابلیت سفارشی سازی | پشتیبانی از نیازهای خاص پروژه، تطبیق کابینت، لوازم جانبی و نیازهای بسته بندی. |
| هماهنگی تحویل | زمان مناسب، بستهبندی صادرات، اسناد حمل و نقل و بهروزرسانیهای سفارشی پاسخگو. |
حتی یک مدار قطع کننده هوا ACB با کیفیت بالا نیاز به نصب مناسب و بازرسی دوره ای دارد. تجهیزات حفاظت الکتریکی تحت تنش های مکانیکی، حرارتی و الکتریکی کار می کنند. گرد و غبار، رطوبت، اتصالات شل، گریس کهنه، سایش تماس و شرایط بد عملکرد می تواند قابلیت اطمینان طولانی مدت را کاهش دهد.
یک برنامه تعمیر و نگهداری نیازی به پیچیده بودن ندارد، اما باید سازگار باشد. اپراتورها باید تابلو برق را تمیز و خشک نگه دارند، گرمایش غیرعادی را بررسی کنند، محکم بودن اتصالات را بررسی کنند، مکانیسم عملکرد را بررسی کنند، و در صورت وجود، سوابق سفر را بررسی کنند. برای ACB های نوع کشش، مکانیسم قفسه بندی باید به درستی کار کند تا از آسیب مکانیکی جلوگیری شود.
در بسیاری از موارد، خرابی بریکر ناگهانی نیست. علائم هشداردهندهای مانند صدای غیرعادی، بوی سوختن، تغییر رنگ قابل مشاهده، بسته شدن ناپایدار، خاموش شدن مکرر مزاحم، یا افزایش غیرعادی دما در پایانهها وجود دارد. نادیده گرفتن این علائم می تواند یک مشکل تعمیر و نگهداری قابل کنترل را به یک حادثه الکتریکی جدی تبدیل کند.
هدف اصلی ACB قطع کننده مدار هوا محافظت از سیستم های توزیع برق ولتاژ پایین در برابر اضافه بار، اتصال کوتاه، خطای زمین و سایر شرایط الکتریکی غیرعادی است. همچنین به اپراتورها این امکان را می دهد که مدارهای بزرگ را در طول عملیات عادی یا تعمیر و نگهداری با خیال راحت سوئیچ کنند.
قطع کننده مدار ACB عمدتاً در سیستم های توزیع ولتاژ پایین استفاده می شود. برای کاربردهای ولتاژ متوسط، یک مدار شکن خلاء VCB معمولاً انتخاب مناسب تری است. خریداران باید قبل از انتخاب نوع قطع کننده، ولتاژ سیستم را تأیید کنند.
ACB های نوع ثابت اغلب فشرده تر و مقرون به صرفه تر هستند. بازرسی، تعویض و نگهداری ACB های نوع کشیده بدون جداسازی کابینت آسان تر است. برای سیستمهای قدرت مهم که سرعت تعمیر و نگهداری اهمیت دارد، معمولاً نوع تخلیه ترجیح داده میشود.
اگر سیستم به حفاظت قابل تنظیم، نمایشگر فعلی، سوابق خطا، ارتباط یا هماهنگی بهتر با سایر وسایل حفاظتی نیاز دارد، یک واحد سفر هوشمند یک انتخاب عملی است. برای سیستم های ساده تر، یک واحد سفر اولیه ممکن است کافی باشد.
جریان نامی باید با توجه به جریان بار واقعی، ظرفیت ترانسفورماتور، اندازه کابل، شرایط دما و برنامه توسعه آینده انتخاب شود. نباید فقط با حدس زدن یا کپی کردن شماره مدل قدیمی انتخاب شود.
ظرفیت قطع نشان می دهد که آیا بریکر می تواند به طور ایمن جریان اتصال کوتاه بالا را قطع کند یا خیر. اگر شکن انتخابی ظرفیت شکست ناکافی داشته باشد، ممکن است در طول یک خطای جدی از کار بیفتد. این یکی از مهمترین پارامترهای ایمنی در انتخاب ACB است.
بله. بسته به نیاز پروژه، خریداران ممکن است رتبهبندیهای فعلی، شماره قطبها، حالتهای عملکرد، ساختارهای نصب، واحدهای سفر، لوازم جانبی و بستهبندی را درخواست کنند. بهتر است جزئیات پروژه را قبل از نقل قول ارائه کنید.
شما باید ولتاژ نامی، جریان نامی، شماره قطب، ظرفیت شکست، نوع نصب، حالت عملیات، الزامات واحد سفر، فهرست لوازم جانبی، مقدار، مقصد پروژه، و هرگونه نقشه کابینت را در صورت وجود ارائه دهید. این به تامین کننده کمک می کند تا ACB قطع کننده مدار هوا را با دقت بیشتری توصیه کند.
انتخاب یک قطع کننده مدار هوا ACB تصمیمی است که بر ایمنی سیستم، راندمان نگهداری و هزینه عملیاتی طولانی مدت تأثیر می گذارد. یک قطع کننده منطبق به محافظت از تجهیزات ارزشمند، کاهش خرابی های برنامه ریزی نشده کمک می کند و به تیم برق شما در هنگام مدیریت سیستم های توزیع حیاتی اطمینان بیشتری می دهد.
