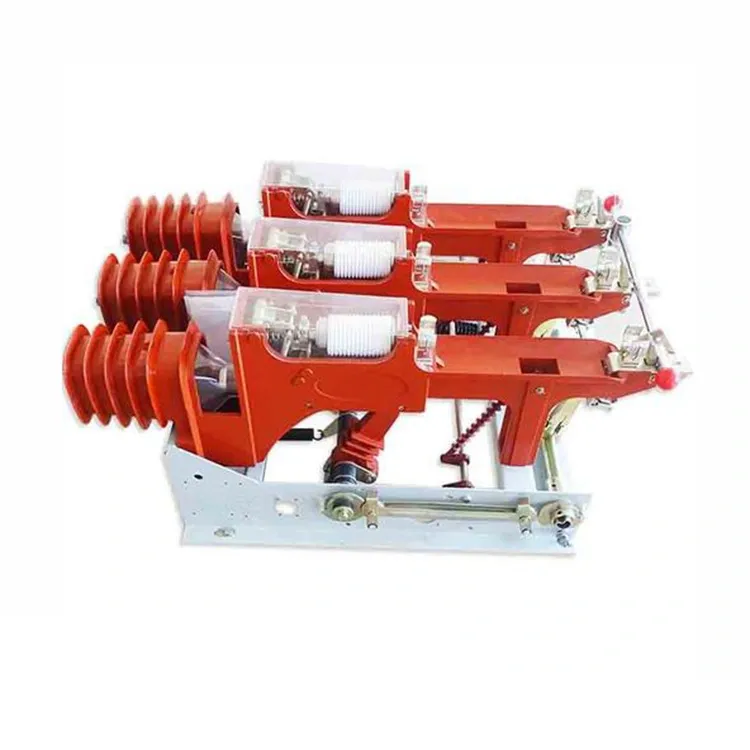

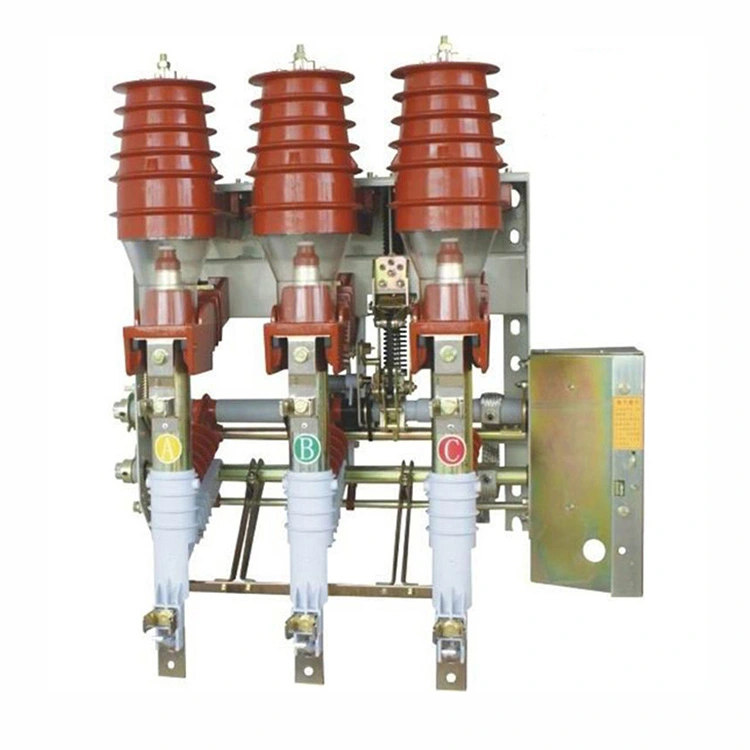

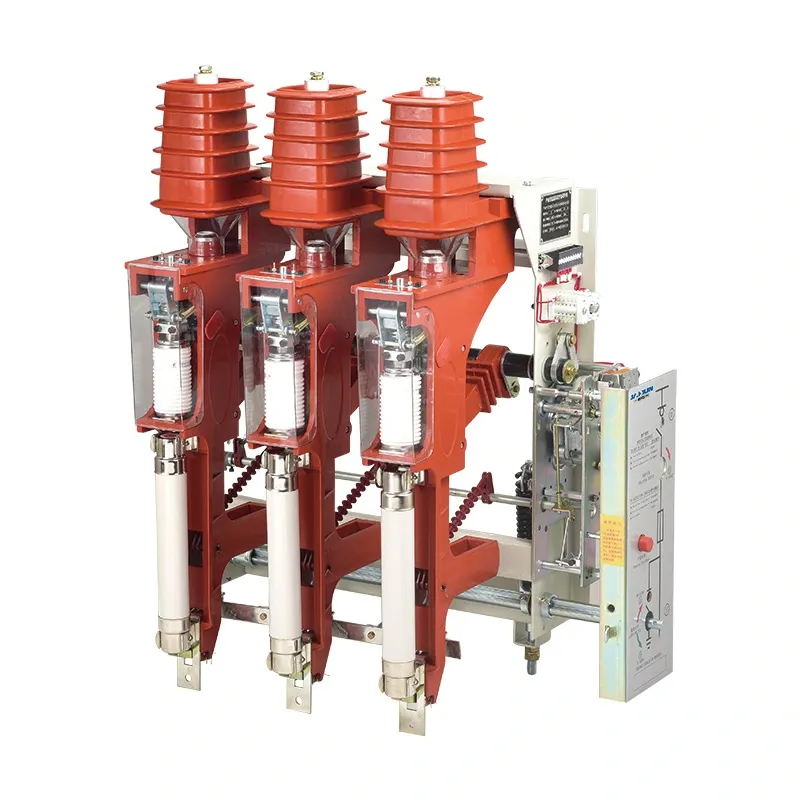

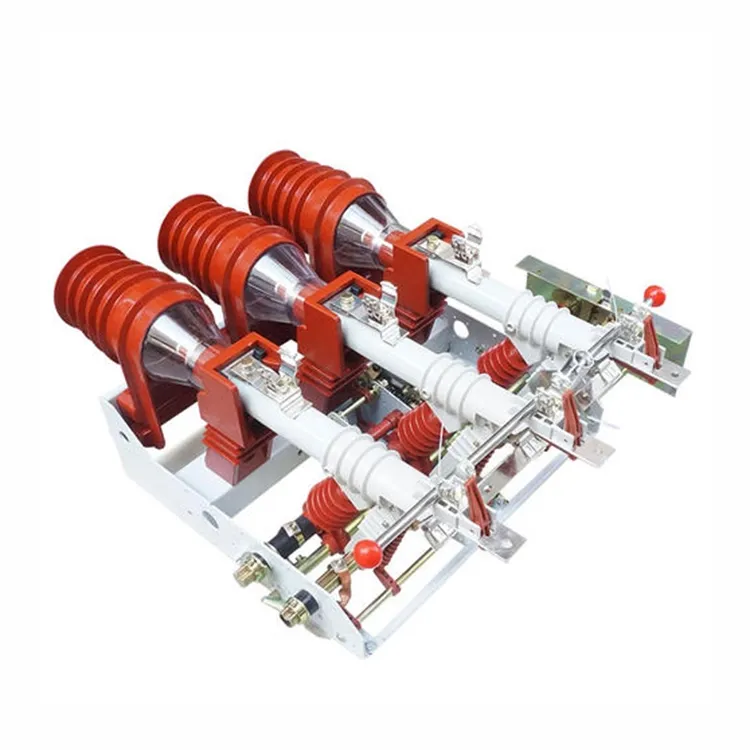

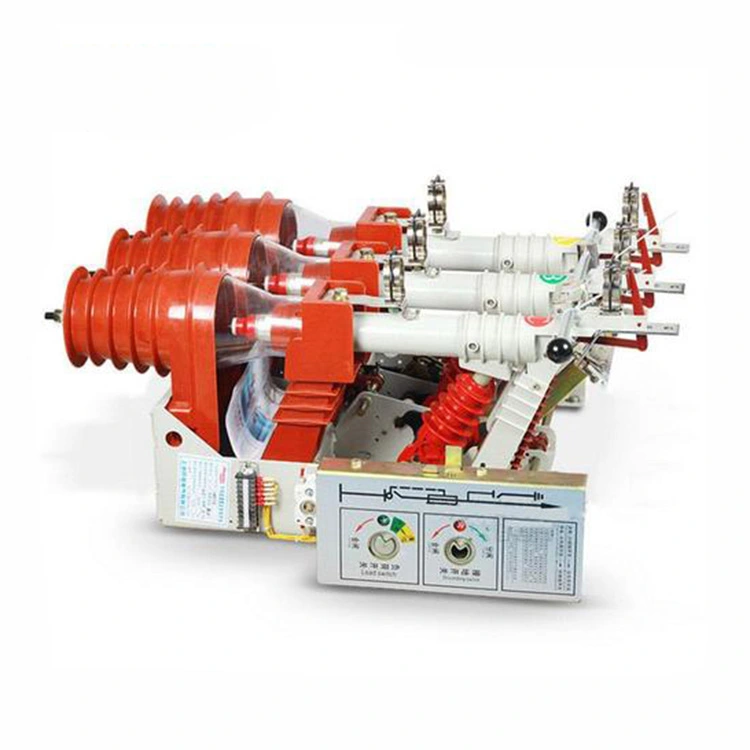

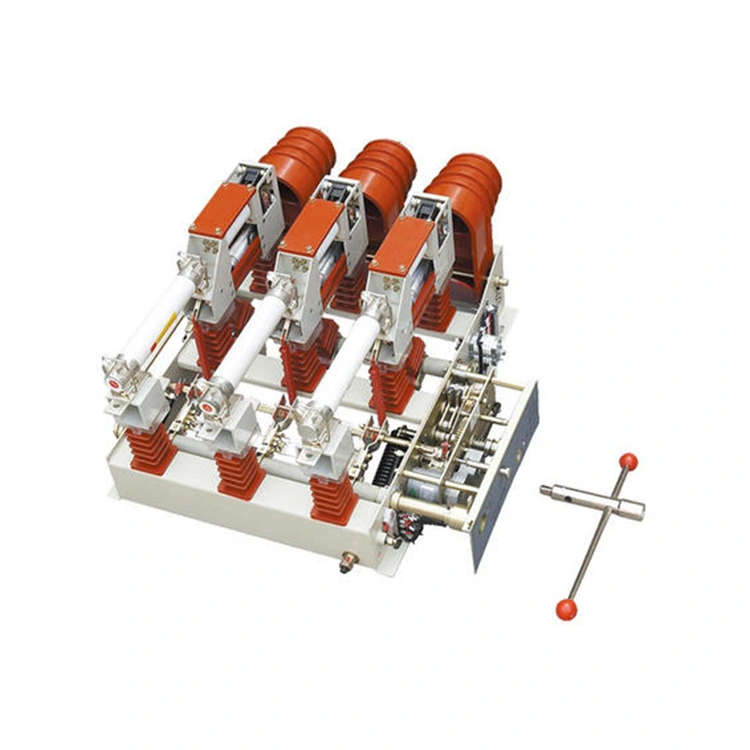

سوئیچ شکستن بار نصب شده روی قطب

سوئیچ قطع بار نصب شده بر روی قطب یک نوع دستگاه سوئیچینگ اتوماتیک AC با ولتاژ متوسط ​​است. عنصر کلیدزنی اصلی آن یک کلید قطع بار عایق گاز sf6 است که معمولاً در نقطه مرزی سمت کاربر سیستم قدرت نصب می شود. برای جداسازی خطاها در سمت کاربر و محافظت از شبکه بالادست استفاده می شود.

سوئیچ بازکننده بار نصب شده روی قطب به عنوان یک دستگاه الکتریکی روی قطب در فضای باز طراحی شده است. این از بدنه سوئیچ بار و یک کنترلر تشکیل شده است که از طریق کابل های کنترل مهر و موم شده با کانکتورهای هوانوردی به هم متصل شده اند. سیستم خاموش کننده قوس آن یک قطع کننده خلاء را با عایق SF6 ترکیب می کند، در عین حال، قطع کننده به صورت سری با یک سوئیچ جداکننده متصل به مکانیکی عمل می کند تا به پیکربندی شکست دوگانه دست یابد.

عملکردهای اصلی دستگاه شامل پاکسازی خودکار خطاهای زمین تک فاز در سمت کاربر و جداسازی خودکار خطاهای اتصال کوتاه فاز می باشد. به محض تشخیص خطا، مستقیماً خاموش می شود یا عمل باز شدن را قفل می کند تا از انتشار خطا به شبکه بالادستی جلوگیری کند. سوئیچ قطع بار نصب شده روی قطب برای شبکه های توزیع 12 کیلو ولت، 50 هرتز در نقاط ورودی کاربر، هم برای تاسیسات داخلی و هم در فضای باز قابل استفاده است. از نظر ساختاری با مدارشکن مرزی کاربر متفاوت است.

پارامتر محصول:

سوالات متداول محصول:

س: مزایای اصلی طراحی محصور چیست؟

A: محفظه عایق و محافظت قابل اعتماد در برابر گرد و غبار، رطوبت و محیط های خورنده را فراهم می کند. نیازهای تعمیر و نگهداری را کاهش می دهد، عمر سرویس را افزایش می دهد و ایمنی عملیاتی را در مقایسه با سوئیچ های نوع باز بهبود می بخشد.

س: چه نوع عایق بندی و روش های خاموش کردن قوس در یک سوئیچ شکست بار نصب شده به قطب بسته استفاده می شود؟

A: سوئیچ شکست بار نصب شده بر روی قطب از گاز SF6 یا محیط خلاء به عنوان وسیله عایق و روش های خاموش کردن قوس استفاده می کند. البته، قوس معمولاً توسط یک قطع کننده خلاء یا توسط محفظه های SF6 نوع پف کننده قطع می شود تا از قطع سریع و حداقل سایش تماس اطمینان حاصل شود.
