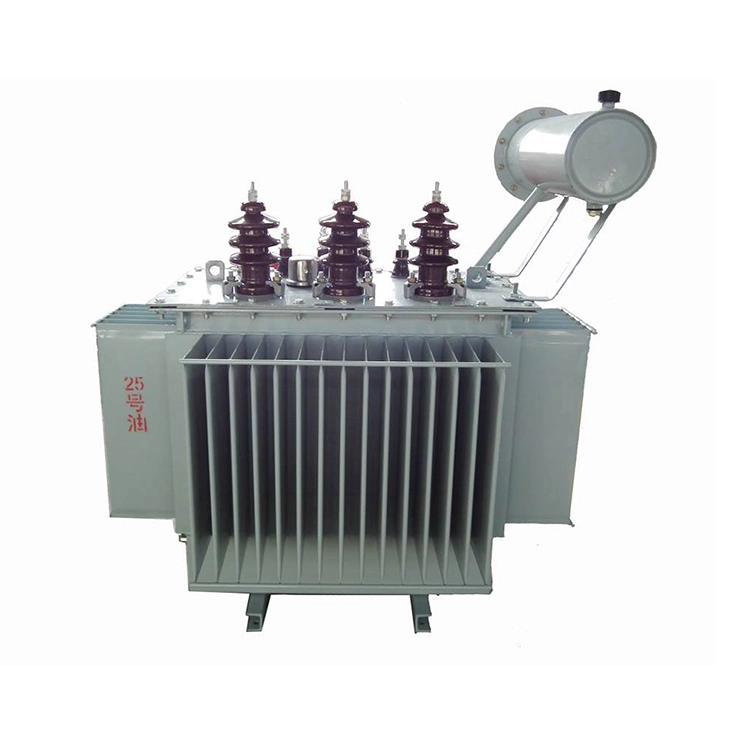

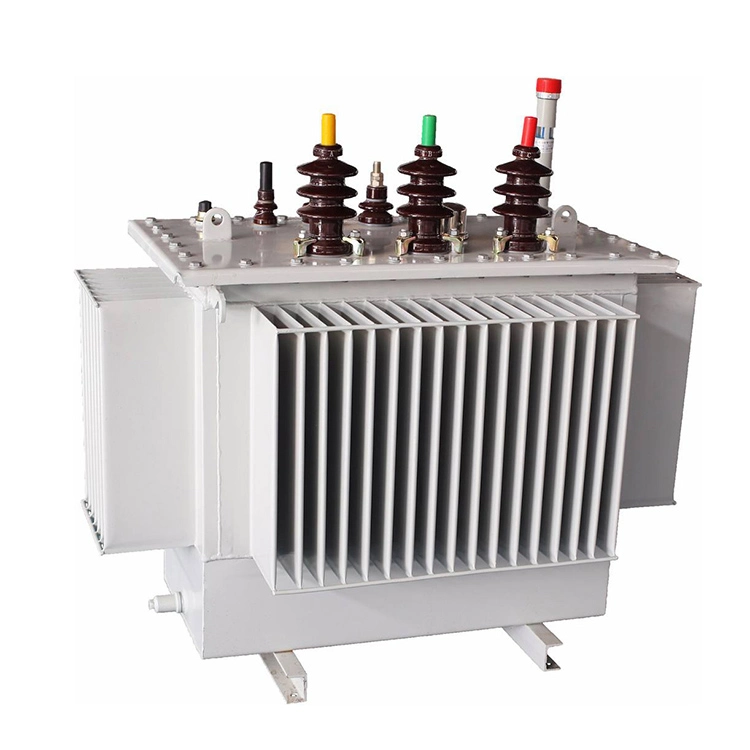

ترانسفورماتور غوطه ور روغنی سری S13 سیم پیچ مسی 200kva

ترانسفورماتورهای قدرت غوطه ور در روغن: ویژگی ها، کاربردها و ملاحظات انتخاب

ترانسفورماتورهای قدرت غوطه ور در روغن سری s13 با سیم پیچ مسی 200kva به طور گسترده در سراسر شبکه های الکتریکی مدرن استفاده می شود. وظیفه اصلی ترانسفورماتور غوطه ور در روغن تبدیل سطوح ولتاژ و توزیع موثر انرژی الکتریکی به انواع مختلف بار است. ترانسفورماتورهای غوطه‌ور در روغن سری s13 با سیم‌پیچ مسی 200kva بر اساس اصل القای الکترومغناطیسی می‌توانند ولتاژ جریان متناوب را در صورت لزوم افزایش یا کاهش دهند تا برای طیف گسترده‌ای از کاربردها در برق، تاسیسات صنعتی و سیستم‌های کشاورزی مناسب شوند. طراحی آنها ترکیبی از خنک کننده موثر، عایق قابل اعتماد و عمر طولانی است که به آنها امکان می دهد در محیط های داخلی و خارجی عملکرد داشته باشند.

اصول فنی و اجزای اصلی

عناصر اصلی ترانسفورماتور غوطه‌ور شده با سیم‌پیچ مسی 200kva سری s13، هسته مغناطیسی، سیم‌پیچ‌ها و روغن عایق هستند. هسته به طور کلی از ورقه های فولادی سیلیکونی با کیفیت بالا ساخته می شود که برای کاهش تلفات جریان گردابی و بهبود عملکرد مغناطیسی چیده شده اند. بسته به نیازهای طراحی، سیم‌پیچ‌ها ممکن است از هادی‌های مسی ساخته شوند و به صورت سیم‌پیچ‌های ولتاژ بالا و ولتاژ پایین پیکربندی شوند.

مخزن ترانسفورماتور با روغن عایق پر شده است که دو عملکرد مهم را انجام می دهد. عایق الکتریکی بین اجزای پر انرژی را فراهم می کند در حالی که گرما را از سیم پیچ ها و هسته دور می کند. گرمای تولید شده در حین کار از طریق روغن منتقل می شود و سپس از طریق سطح مخزن به هوای اطراف پخش می شود. این فرآیند خنک کننده به حفظ دمای عملیاتی پایدار کمک می کند و از قابلیت اطمینان طولانی مدت پشتیبانی می کند. محفظه برای جلوگیری از ورود گرد و غبار و اجسام خارجی طراحی شده است و از عملکرد ایمن در محیط های مختلف اطمینان می دهد.

ویژگی های عملکرد و کاربردهای معمولی

ترانسفورماتورهای غوطه‌ور در روغن در طیف گسترده‌ای از ظرفیت‌ها در دسترس هستند که معمولاً شامل توان‌های 25 کیلوولت آمپر تا 4000 کیلوولت آمپر می‌شود. تنظیمات ولتاژ معمولی ممکن است شامل یک سمت ولتاژ بالا با ولتاژ 10 کیلو ولت و یک سمت ولتاژ پایین با ولتاژ 400 ولت باشد. مقادیر امپدانس و تلفات بار بسته به ظرفیت ترانسفورماتور و الزامات طراحی متفاوت است.

ترانسفورماتورهای غوطه‌ور در روغن سری s13 با سیم‌پیچ مسی 200kva مهندسی شده‌اند تا تحت شرایط محیطی سخت، که شامل مناطق دمای پایین و دمای بالا می‌شود، کار کنند. پیکربندی سه فاز آنها الزامات سیستم های قدرت صنعتی را برآورده می کند، در حالی که سازگاری قوی الکترومغناطیسی به حداقل رساندن تداخل با تجهیزات مجاور کمک می کند.

کاربردهای متداول عبارتند از پست های برق، شبکه های توزیع کارخانه، ایستگاه های آبیاری کشاورزی، ساختمان های تجاری و سایر تاسیساتی که نیاز به منبع تغذیه قابل اعتماد و پایدار دارند.

مزایای فنی و ویژگی های ایمنی

در مقایسه با ترانسفورماتورهای نوع خشک، ترانسفورماتورهای غوطه ور روغنی سری s13 سیم پیچ مسی 200kva چندین مزیت متمایز را ارائه می دهند. روغن عایق استحکام دی الکتریک بالاتری نسبت به هوا ارائه می دهد که در عین حفظ عملکرد عایق قابل اعتماد، طراحی الکتریکی فشرده تر را امکان پذیر می کند. علاوه بر این، روغن به طور موثرتری گرما را جذب و انتقال می دهد. این به کاهش استرس حرارتی و افزایش عمر تجهیزات کمک می کند.

محافظت در برابر رطوبت یکی دیگر از مزایای مهم است. روغن اجزای داخلی را احاطه کرده و به عنوان یک مانع در برابر رطوبت عمل می کند، که باعث می شود ترانسفورماتورهای غوطه ور در روغن مخصوصاً برای مناطقی با سطح رطوبت بالا مناسب باشند.

از منظر ایمنی، مخازن ترانسفورماتور معمولاً مجهز به دستگاه های کاهش فشار هستند. اگر یک خطای داخلی باعث افزایش فشار از حد مطمئن شود، دستگاه به طور خودکار فشار اضافی را آزاد می کند تا از تجهیزات در برابر آسیب شدید محافظت کند. Wenzhou XiFa Electrical Power Equipment Co., Ltd همچنین طرح‌های سفارشی‌سازی شده را ارائه می‌دهد که شامل پیکربندی‌های هسته‌ای و مواد سیم‌پیچ مختلف است تا نیازهای نصب ویژه یا ویژگی‌های بار منحصر به فرد را برآورده کند.

انتخاب و ملاحظات عملیاتی

انتخاب ترانسفورماتور غوطه ور روغنی مناسب با ارزیابی دقیق بار مورد انتظار آغاز می شود. به عنوان مثال، تاسیساتی که موتورهای بزرگ را تامین می کنند، اغلب به ظرفیت اضافی برای تطبیق جریان راه اندازی و توسعه آینده نیاز دارند. هنگام انتخاب طراحی محفظه و سطح حفاظت باید شرایط محیطی را نیز در نظر گرفت، به ویژه برای تاسیسات بیرونی که در معرض باران، گرد و غبار یا شرایط آب و هوایی سخت قرار دارند.

تعمیر و نگهداری منظم برای عملکرد قابل اعتماد ضروری است. وضعیت روغن عایق باید به طور دوره ای کنترل شود، از جمله بررسی رطوبت و تخریب شیمیایی. هنگامی که کیفیت روغن خارج از محدوده قابل قبول است، اقدامات اصلاحی مانند تعویض روغن یا بازسازی باید انجام شود.

برای دوره های طولانی ذخیره سازی یا خاموشی، اقدامات حفاظتی مناسب برای محافظت از ترانسفورماتور از نفوذ رطوبت ضروری است. در طول هر بازرسی یا فعالیت تعمیر و نگهداری، تجهیزات باید به طور کامل از منبع تغذیه جدا شده و روش های ایمنی مناسب برای جلوگیری از خطرات الکتریکی رعایت شود.

ترانسفورماتورهای قدرت غوطه ور در روغن با خواص عایق عالی، عملکرد خنک کننده کارآمد و قابلیت اطمینان اثبات شده، همچنان نقش مهمی در تضمین توزیع پایدار و کارآمد برق در طیف گسترده ای از صنایع و پروژه های زیرساختی در سراسر جهان ایفا می کنند.

مشخصات فنی:

کارگاه

تجهیزات

تست کنید
