کلید قطع 3 فاز 200 آمپر بدون فیوز

Wenzhou XiFa Electric Power Equipment Co., Ltd به عنوان یک تولید کننده حرفه ای، به شدت از سیستم کنترل کیفیت پیروی می کند تا هر سوئیچ قطع اتصال 3 فاز 200 آمپر را تولید کند. در کارگاه کلید قطع 3 فاز 200 آمپر بدون فیوز، مدیران هر فرآیند تولیدی را که به صورت روان کار می کند، بررسی می کنند تا از تحویل سریع و بدون تاخیر مطمئن شوند. هنگامی که کلید قطع به پایان رسید، لازم است یک سری آزمایشات کارخانه مانند آزمایش عملکرد مکانیکی انجام شود تا عملکرد سوئیچینگ صاف و قابل اعتماد و تست ولتاژ مقاومت فرکانس قدرت در مدار اصلی و قطعات عایق بررسی شود.

ارسال استعلام

توضیحات محصول

برای شناخت بهتر کلید 3 فاز 200 آمپر بدون فیوز، می توانیم یک کلید قطع برق بدون فیوز را از عملکرد سیستم برق معرفی کنیم. می تواند به صورت زیر نشان داده شود:

1. ایزوله برق: در حین بازرسی یا نگهداری تجهیزات الکتریکی، باز کردن کلید 3 فاز 200 آمپر بدون فیوز، تجهیزات در حال سرویس را از قطعات زنده جدا می کند و باعث ایجاد شکست قابل مشاهده و اطمینان از ایمنی پرسنل می شود.

2-عملیات سوئیچینگ: در عملیات سیستم قدرت، سوئیچ های 3 فاز 200 آمپری بدون فیوز با هماهنگی قطع کننده های مدار کار می کنند تا پیکربندی عملیاتی مدارها را تغییر دهند - به عنوان مثال، انتقال شینه ها یا تغییر مسیرهای تغذیه: امکان کنترل سیستم انعطاف پذیر.

3. ایجاد و قطع جریان های کوچک: کلیدهای قطع کننده 3 فاز 200 آمپری بدون ذوب می توانند مستقیماً مدارهای جریان کوچک مانند خطوط کوتاه بدون بار، ترانسفورماتورهای ولتاژ و برقگیرها را بدون نیاز به کار با قطع کننده مدار متصل یا قطع کنند و در نتیجه عملیات روتین را ساده تر کنند.

4. هماهنگی با دستگاه های حفاظتی: هنگامی که یک خطا رخ می دهد، کلید قطع کننده 3 فاز 200 آمپری بدون فیوز، بخش معیوب را پس از خاموش شدن کلید قطع می کند و از گسترش خطا جلوگیری می کند و از عملکرد پایدار سیستم پشتیبانی می کند.

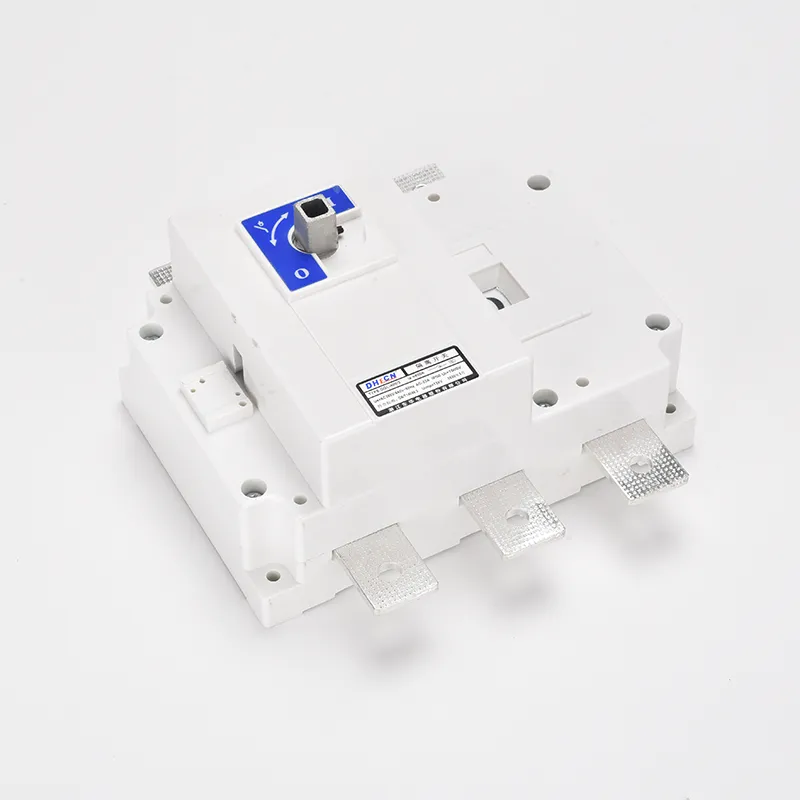

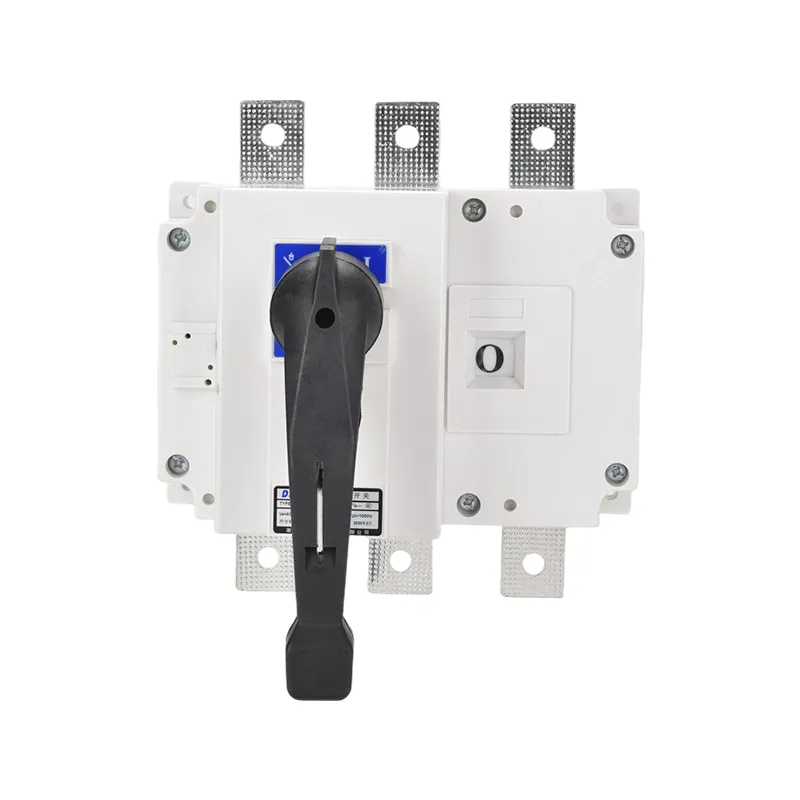

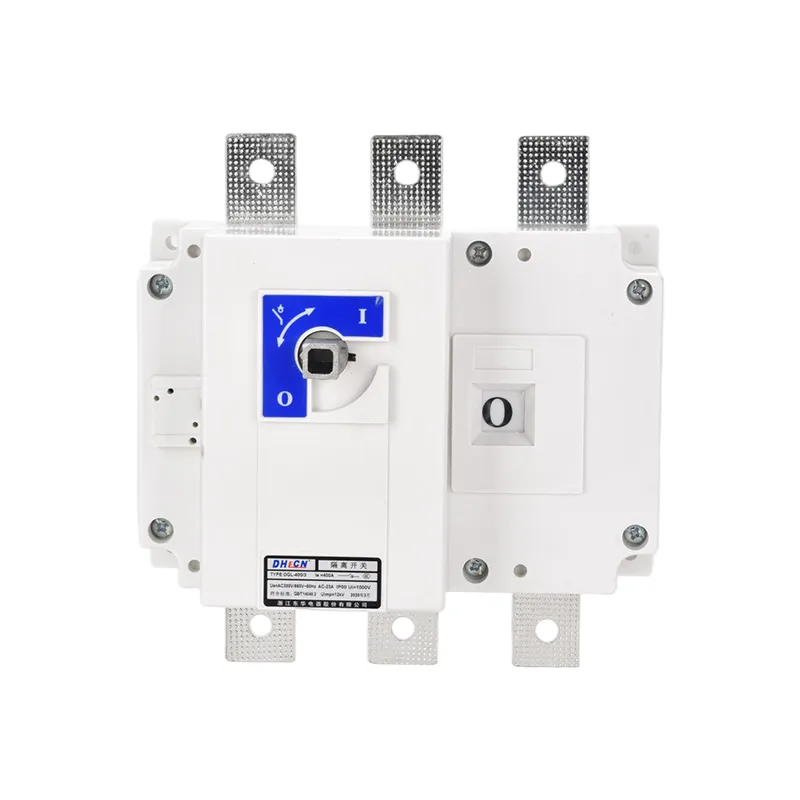

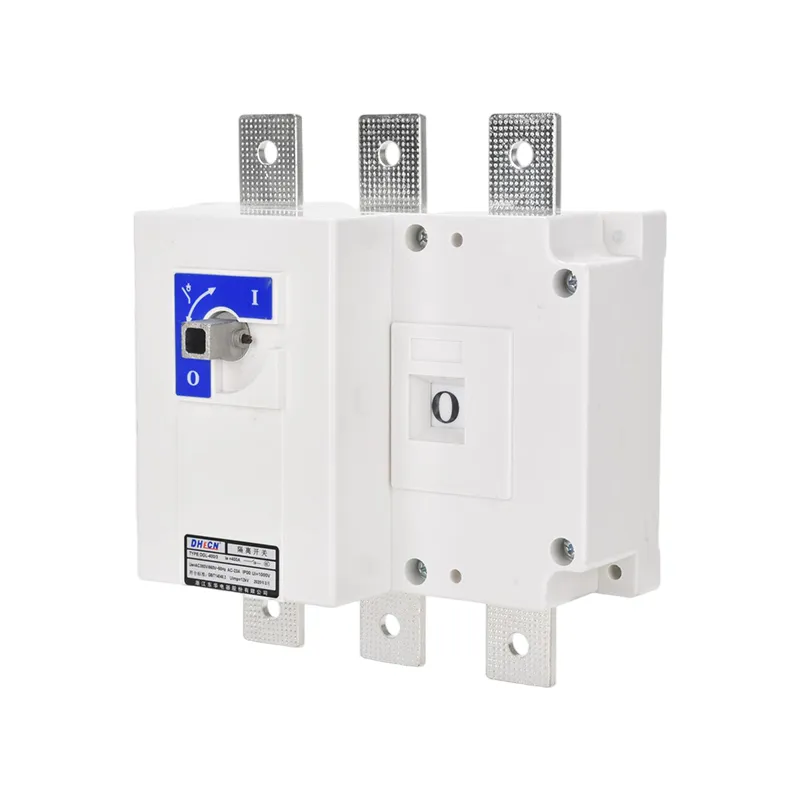

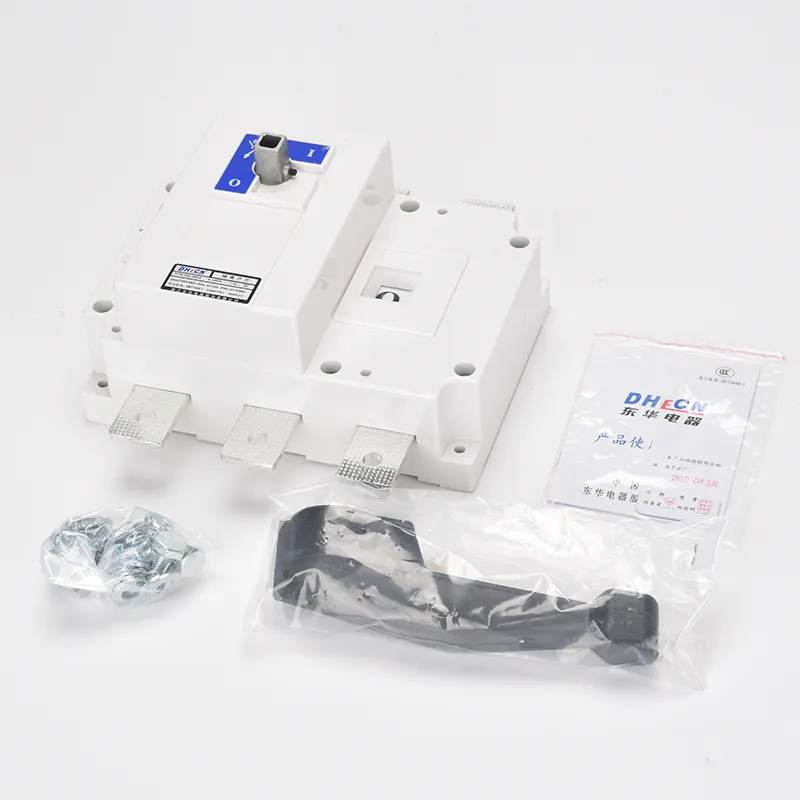

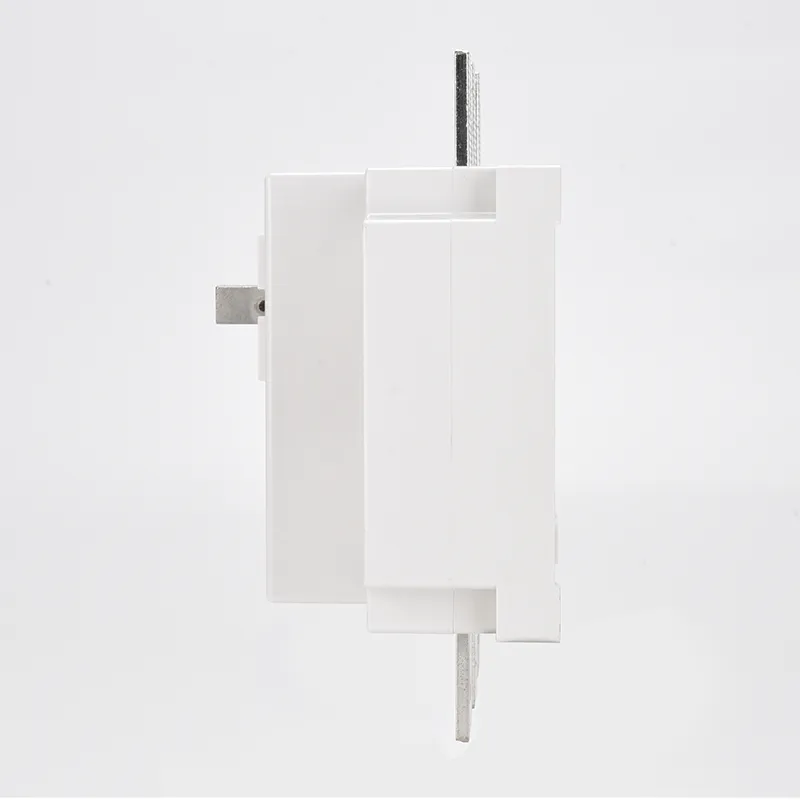

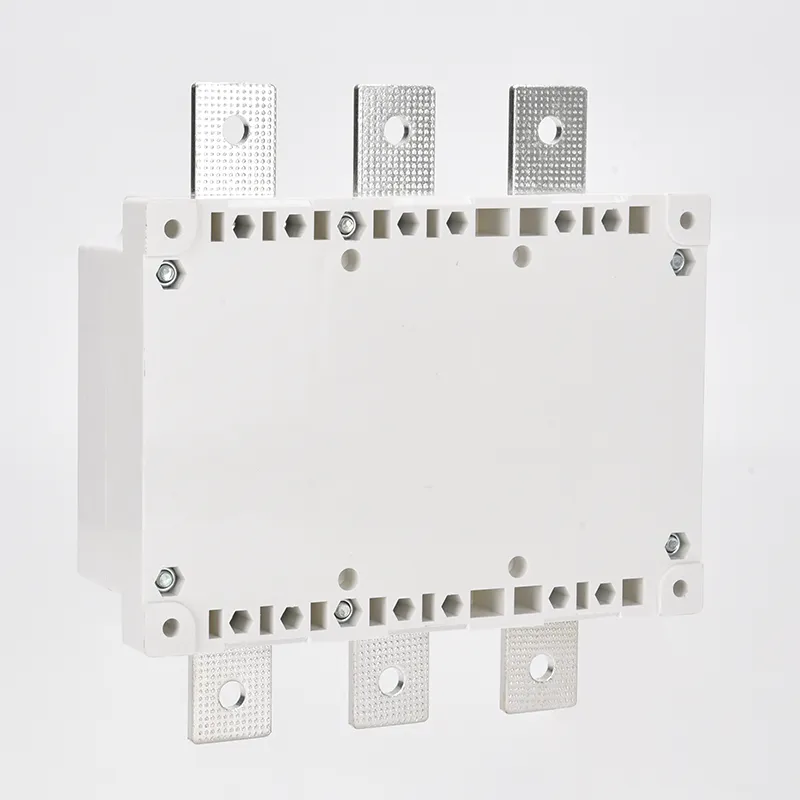

3 Phase 200 Amp Non Fused Disconnect Switch

پارامتر محصول:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
رابط کاربری (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قدرت دی الکتریک (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
جریان کاری le(A)
400 ولت AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 ولت AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 ولت AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 ولت AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 ولت AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 ولت AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 ولت DC21	125	160	200	250	315	400	500	630
220 ولت DC22	125	160	200	250	315	400	400	500
220 ولت DC23	125	125	160	200
440 ولت DC21	100	125	160	200	315	400	400	500
440 ولت DC22	100	125	160	200	315	400	400	500
440 ولت DC23	100	125	160	200
قدرت موتور (KW)
400 ولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 ولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
ساخت و شکستن ظرفیت
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (مقدار اوج KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
عمر مکانیکی (بار)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
عمر الکتریکی (زمان)
Ue=660V جریان نامی le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کیلوگرم)
3 قطب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 قطب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
گشتاور عملیاتی (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

تایپ کنید	اندازه قاب و اندازه نصب
GL-125-630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

تایپ کنید	اندازه
GL-125-630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

تایپ کنید	اندازه قاب و اندازه نصب
GL-1000-4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

سوالات متداول محصول:

س: عملکرد اصلی یک کلید قطع کننده 3 فاز 200A بدون فیوز چیست؟

پاسخ: یک کلید قطع 3 فاز 200A بدون ذوب وسیله ای برای جداسازی دستی برق از تجهیزات یا مدارها برای نگهداری و ایمنی فراهم می کند. بر خلاف سوئیچ فیوز شده، شامل حفاظت در برابر جریان اضافه نمی شود - به سادگی مدار را باز و بسته می کند.

س: معمولاً در چه نوع برنامه هایی از کلید قطع کننده 3 فاز 200A بدون فیوز استفاده می شود؟

پاسخ: قطع‌کننده‌های غیر فیوز شده معمولاً زمانی نصب می‌شوند که حفاظت در برابر جریان اضافه توسط یک قطع کننده یا فیوز بالادست ارائه شده باشد. آنها اغلب به عنوان دستگاه های عایق محلی برای واحدهای HVAC، موتورها، ماشین آلات یا تابلوهای توزیع استفاده می شوند.

س: چرا درجه بندی 200 آمپر را انتخاب کنید؟

A: درجه بندی 200A برای سیستم هایی مناسب است که حداکثر جریان بار مداوم از 200 آمپر تجاوز نمی کند. این درجه بندی اغلب در تاسیسات تجاری و صنعتی سبک متوسط استفاده می شود که در آن مدارهای انشعاب یا بارهای جداگانه نیاز به ایزوله ایمن دارند.

س: چه رتبه های ولتاژی برای کلید قطع کننده 3 فاز 200 آمپری موجود است؟

پاسخ: اکثر قطع کننده های 3 فاز 200A بدون ذوب تا 600 ولت متناوب رتبه بندی می شوند که 240 ولت و 480 ولت رایج ترین آنها هستند. همیشه بررسی کنید که درجه بندی دستگاه با ولتاژ سیستم مطابقت داشته باشد یا بیشتر از آن باشد.
