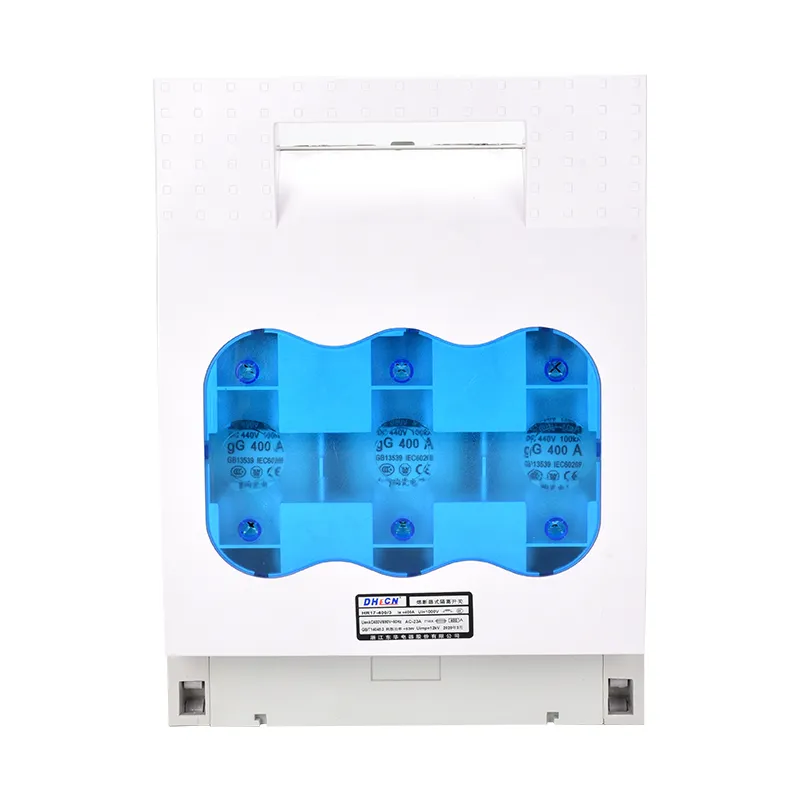

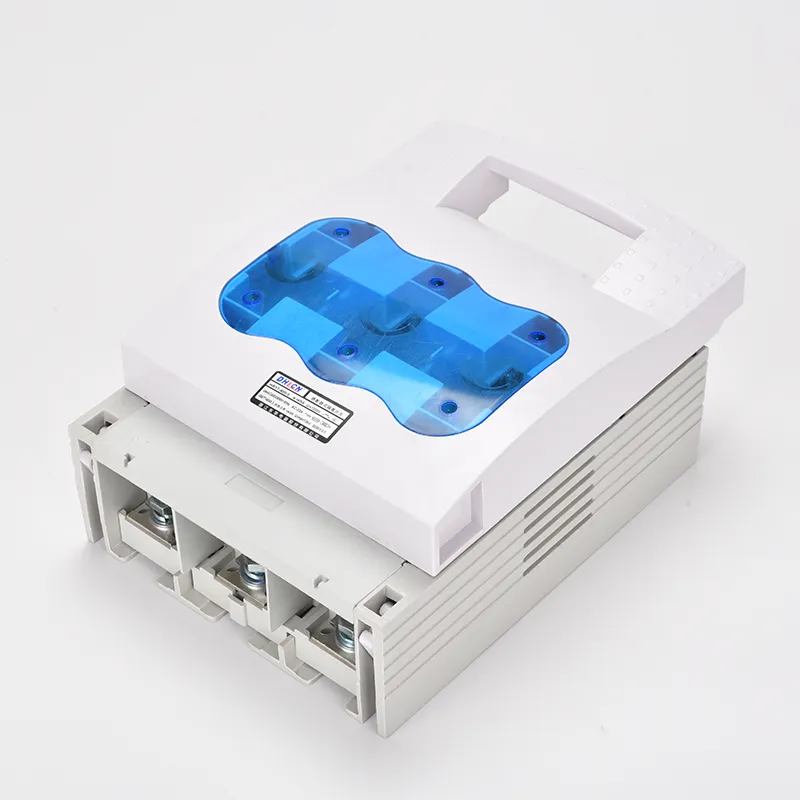

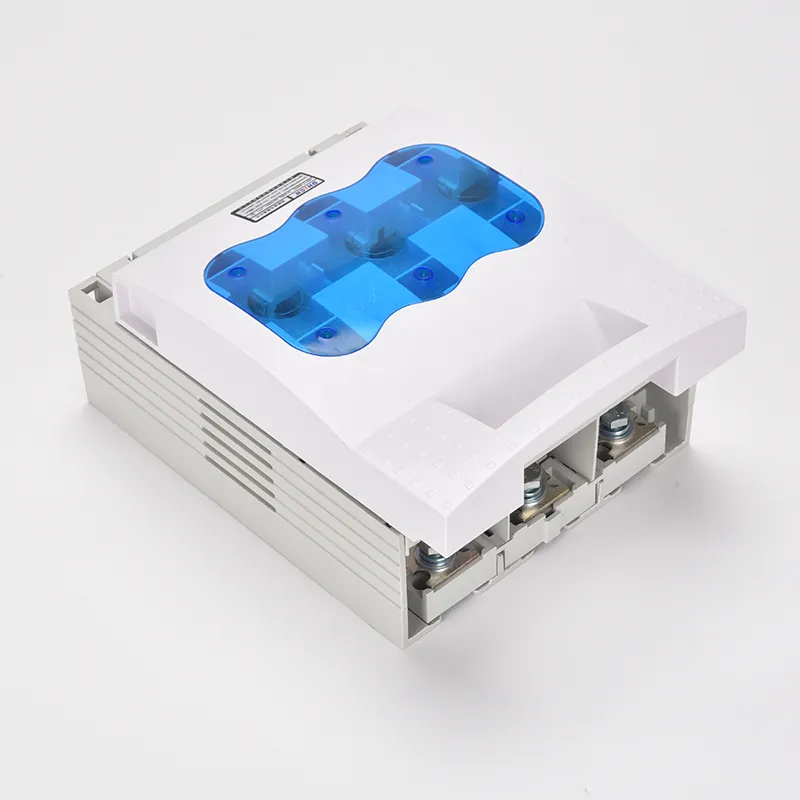

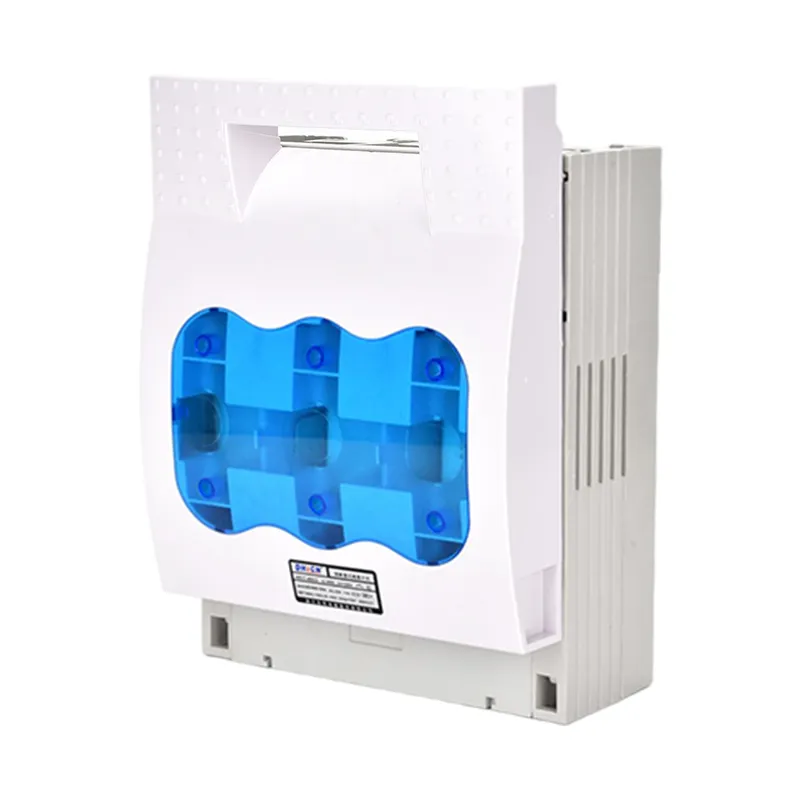

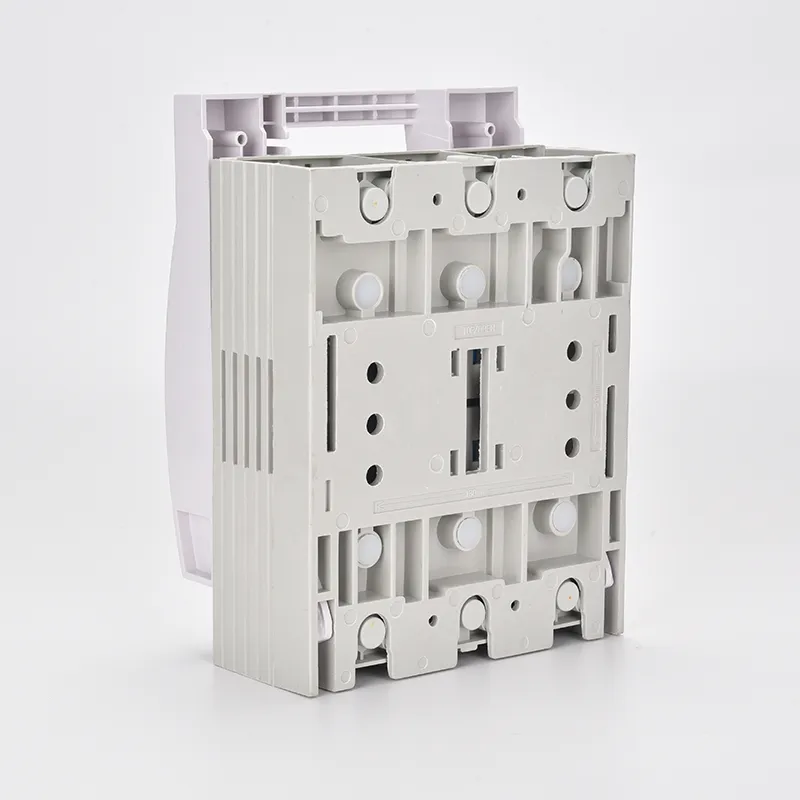

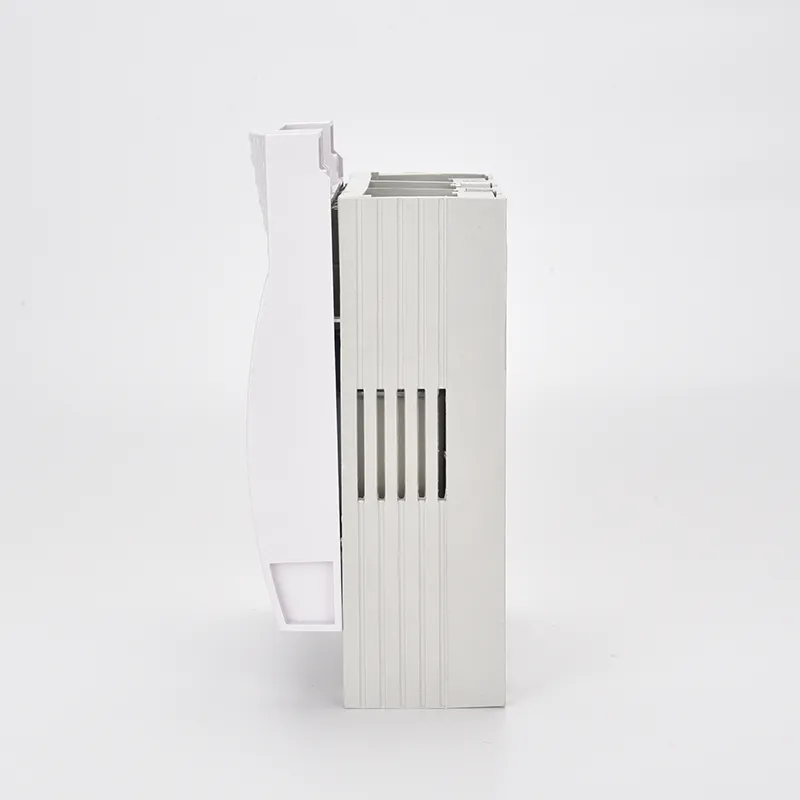

کلید قطع کننده فیوز ولتاژ پایین الکتریکی، که به عنوان جداکننده نوع فیوز نیز شناخته می شود، به طرز هوشمندانه ای عملکرد یک کلید قطع و یک فیوز را ترکیب می کند و آن را به یک جزء حیاتی در پانل های توزیع برق فشار ضعیف تبدیل می کند. عنصر فیوز آن برای قطع سریع جریان های خطا طراحی شده است و ایمنی مدار را تضمین می کند، در حالی که سوئیچ چاقو به طور خاص برای عملیات سوئیچینگ در شرایط بدون بار در نظر گرفته شده است و نمی تواند جریان های زنده را در طول عملیات عادی قطع کند. این ترکیب منحصر به فرد، کلید قطع اتصال فیوز شده را به عنوان نگهبان قابل اعتماد حفاظت مدار قرار می دهد.

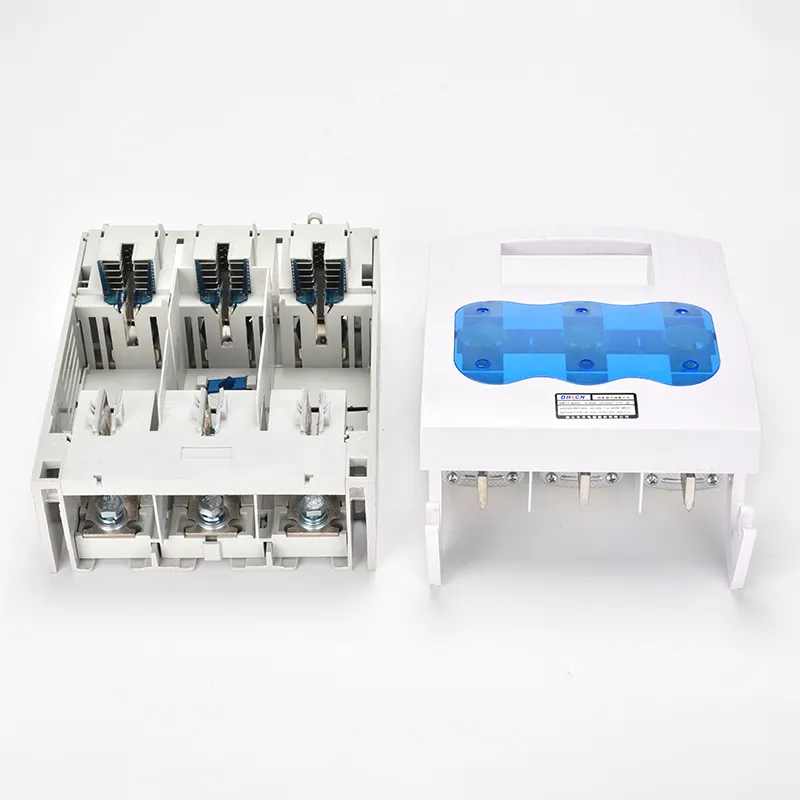

هنگامی که سوئیچ بسته است، مکانیسم چاقو، از طریق یک سیستم اتصال خوب طراحی شده، تماس محکم بین فیوز و شینه را تضمین می کند و اجازه می دهد جریان بدون وقفه جریان یابد. برعکس، زمانی که نیاز به قطع اتصال باشد، همان مکانیزم ساده فیوز را از شین برق دار جدا می کند و باعث قطع سریع مدار می شود. این طراحی مکانیکی دقیق همان چیزی است که به کلید قطع اتصال فیوز شده اجازه می دهد تا هنگام تغییر حالت مدار، به آرامی و با اطمینان کار کند.
| نوع فیوز | 0 | 1 | 2 | 3 | ||||||||
| فرکانس | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| رابط کاربری (V) | 800 | 800 | 800 | 800 | ||||||||
| در (الف) | 160 | 250 | 400 | 630 | ||||||||
| آن (الف) | 160 | 250 | 400 | 630 | ||||||||
| استفاده | AC-21B (690V) | AC-21B (690V) | AC-21B (690V) | AC-21B (690V) | ||||||||
| AC-22B (500 ولت) | AC-22B (500 ولت) | AC-22B (500 ولت) | AC-22B (500 ولت) | |||||||||
| AC-23B (400 ولت) | AC-23B (400 ولت) | AC-23B (400 ولت) | AC-23B (400 ولت) | |||||||||
| ایجاد ظرفیت | 725 ولت، 240 آمپر | 725 ولت، 375 آمپر | 725 ولت، 600 آمپر | 725 ولت، 945 آمپر | ||||||||
| 525 ولت، 480 آمپر | 525 ولت، 750 آمپر | 525 ولت، 1200 آمپر | 525 ولت، 1890 آمپر | |||||||||
| 420 ولت، 160 آمپر | 420 ولت، 250 آمپر | 420 ولت، 400 آمپر | 420 ولت، 6300 آمپر | |||||||||
| ظرفیت شکستن | 725 ولت، 240 آمپر | 725 ولت، 375 آمپر | 725 ولت، 600 آمپر | 725 ولت، 945 آمپر | ||||||||
| 525 ولت، 480 آمپر | 525 ولت، 750 آمپر | 525 ولت، 1200 آمپر | 525 ولت، 1890 آمپر | |||||||||
| 420 ولت، 1280 آمپر | 420 ولت، 2000 آمپر | 420 ولت، 3200 آمپر | 420 ولت، 5040 آمپر | |||||||||
| ICS (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| اتلاف قدرت فیوز (W) | 12 | 23 | 34 | 48 | ||||||||
| آن (الف) | نوع فیوز | در فیوز (A) |
| 160 | 0 | 4، 6، 10، 16، 20، 25، 32، 35، 40، 50، 63، 80، 100، 125، 160 |
| 250 | 1 | 80، 100، 125، 160، 200، 224، 250 |
| 400 | 2 | 125، 160، 200، 224، 250، 300، 315، 355، 400 |
| 630 | 3 | 315، 355، 400، 425، 500، 630 |
| تایپ کنید | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| شماره حالت | ابعاد چشم انداز (میلی متر) | ابعاد نصب (میلی متر) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
س: سوئیچینگ قطع کننده فیوز ولتاژ پایین الکتریکی چیست؟
پاسخ: کلید قطع کننده فیوز ولتاژ پایین الکتریکی یک وسیله الکتریکی است که عملکرد حفاظتی فیوز را با قابلیت کلیدزنی یک کلید قطع کننده ترکیب می کند. ایزولاسیون ایمن برای نگهداری فراهم می کند و جریان های خطا را برای محافظت از مدارها و تجهیزات قطع می کند.
س: آیا سوئیچینگ قطع کننده فیوز ولتاژ پایین برق جریان برق را قطع می کند؟
پاسخ: خیر. سوئیچ چاقویی در یک سوئیچ قطع اتصال ذوب شده طوری طراحی شده است که فقط زمانی که مدار خالی از جریان بار باشد، کار کند. هرگز نباید برای قطع جریان های معمولی استفاده شود. با این حال، عنصر فیوز به طور خودکار در شرایط خطا کار می کند.
س: کاربردهای اصلی سوئیچینگ قطع کننده فیوز ولتاژ پایین الکتریکی چیست؟
A: یک کلید قطع کننده فیوز ولتاژ پایین الکتریکی معمولاً در پانل های توزیع برق ولتاژ پایین، مراکز کنترل موتور، سیستم های HVAC و ماشین آلات صنعتی استفاده می شود. آنها هم ایزوله ایمنی و هم حفاظت در برابر جریان بیش از حد را در این سیستم ها ارائه می کنند.
