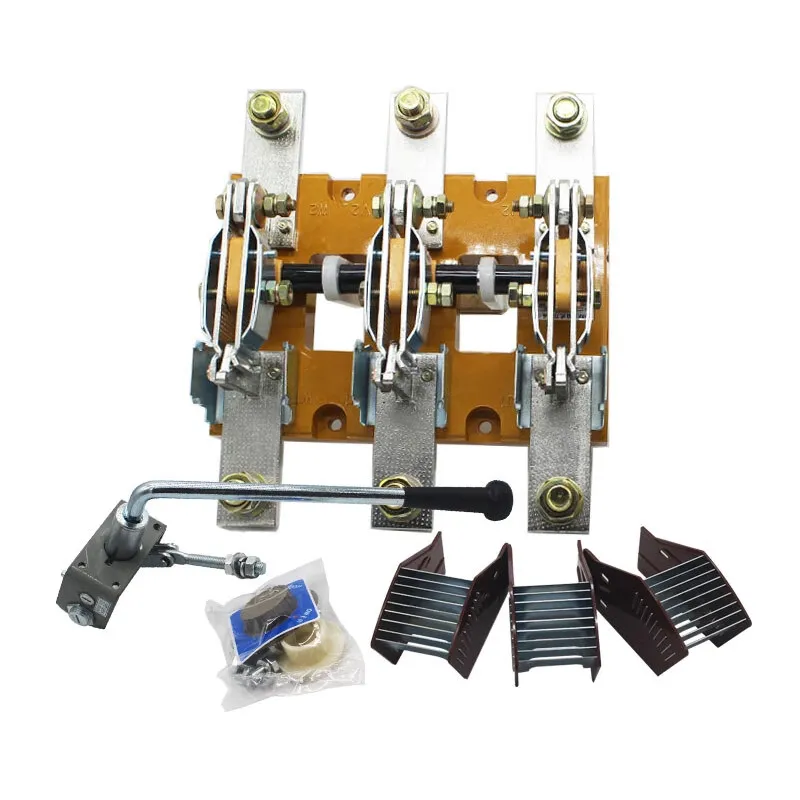

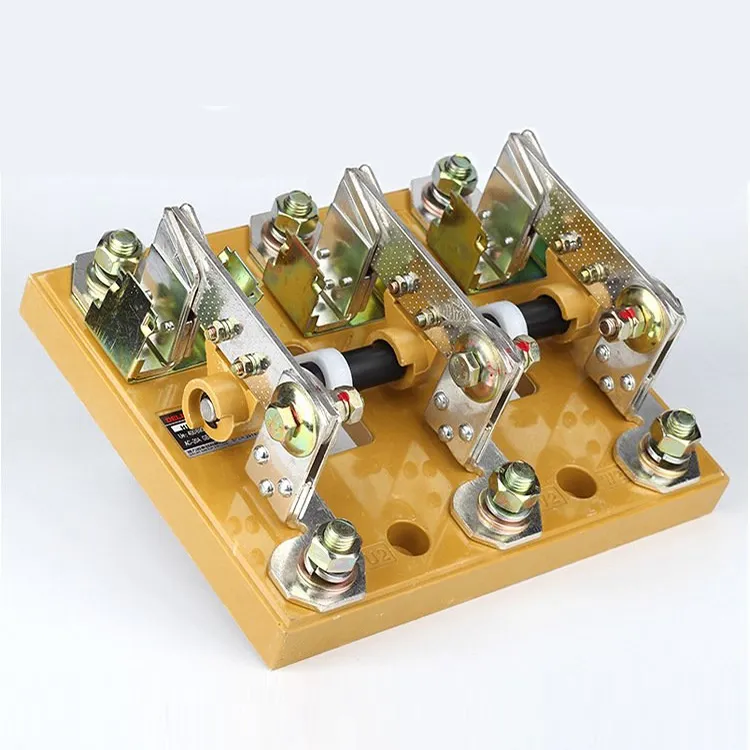

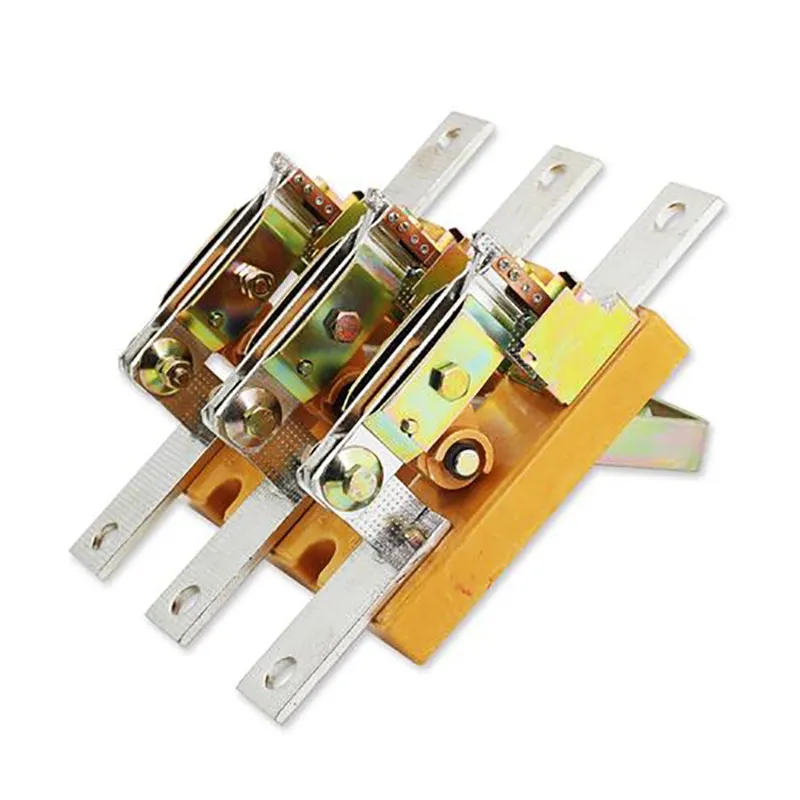

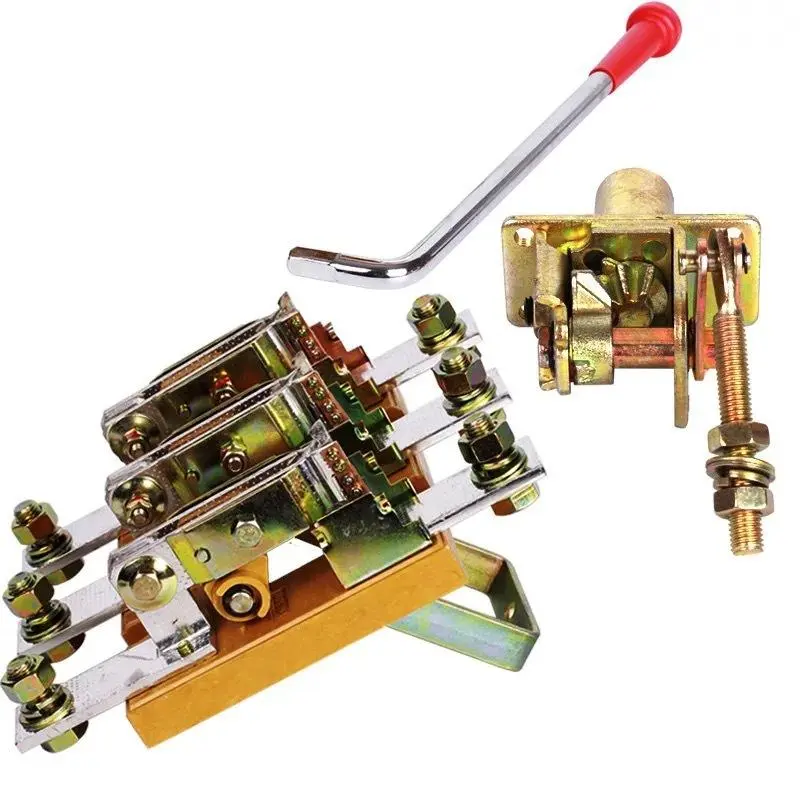

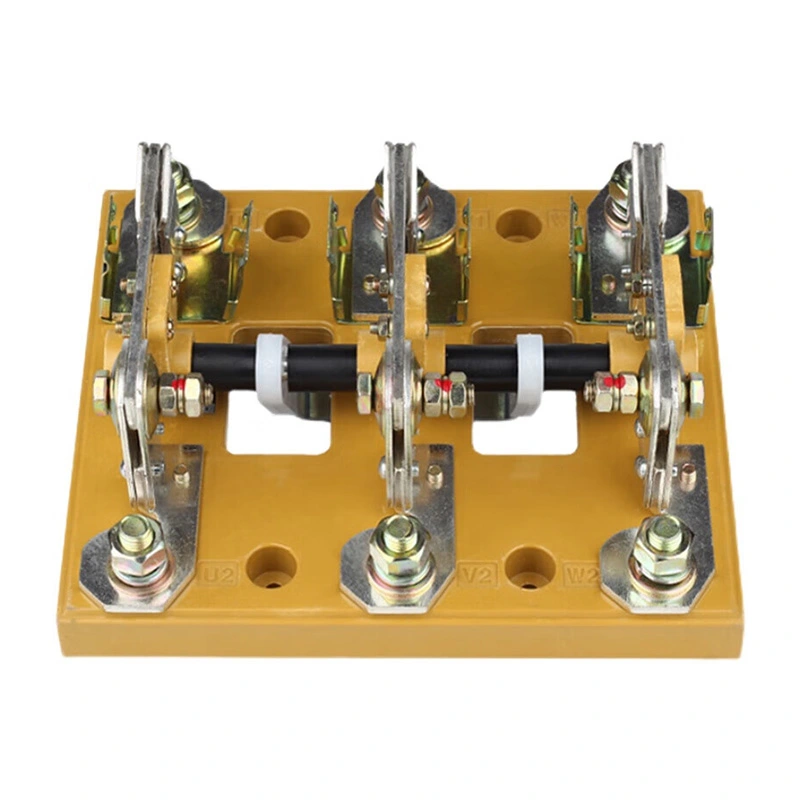

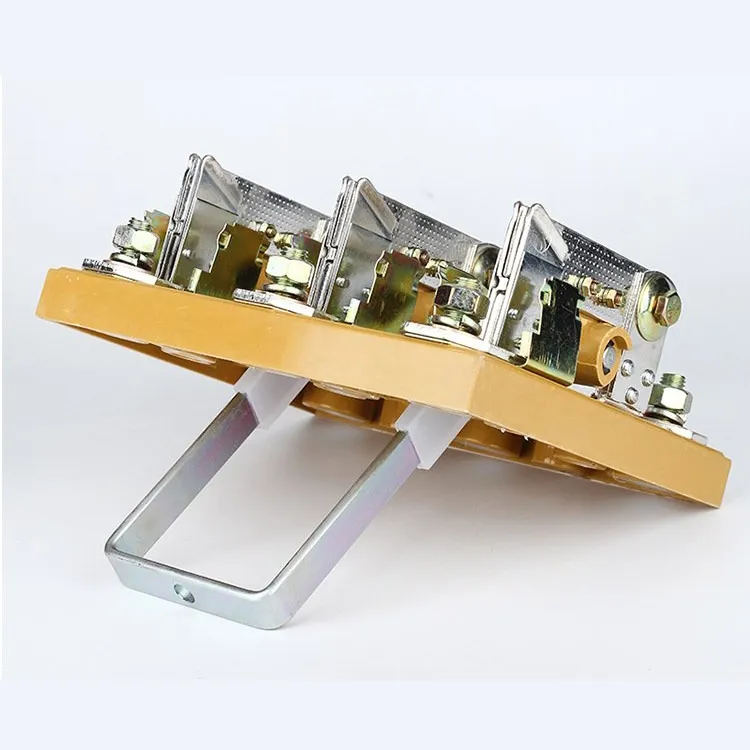

کلید قطع کننده 3 فاز کابینت برق 800 آمپر

شرکت Wenzhou XiFa Electric Power Equipment Co., Ltd برای تولید یک کلید قطع 3 فاز 800 آمپری کابینت الکتریکی قابل اعتماد، از کنتاکت های مسی با کیفیت بالا و محفظه مقاوم برای اطمینان از عمر طولانی استفاده می کند. در همین حال، هر کلید قطع کننده 3 فاز کابینت 800 آمپری دارای طراحی جمع و جور و ساده است که نه تنها نقطه قطع واضحی را در بصری ارائه می دهد، بلکه برای نصب پنل یا دیوار نیز مناسب است. ضمناً لازم است هر یک از کابینت های برق 800 آمپر کلید قطع 3 فاز قبل از ارسال سریع تست های کارخانه را انجام دهند.

ارسال استعلام

توضیحات محصول

کلید قطع کننده 3 فاز 800 آمپر وسیله ای است که عمدتاً برای جداسازی منابع برق، انجام عملیات سوئیچینگ و اتصال یا قطع مدارهای جریان کم استفاده می شود. قابلیت خاموش کردن قوس را ندارد. هنگامی که در موقعیت باز قرار دارند، مخاطبین یک فاصله عایق مشخص را با یک شکست به وضوح قابل مشاهده حفظ می کنند. هنگامی که سوئیچ در موقعیت بسته قرار دارد، می تواند جریان عملیاتی عادی و همچنین شرایط غیرعادی مانند جریان اتصال کوتاه را برای مدت زمان مشخصی تحمل کند.

در بیشتر موارد، کلید قطع 3 فاز 800 آمپر به عنوان جدا کننده ولتاژ پایین استفاده می شود، به این معنی که آنها برای ولتاژهای زیر 1 کیلو ولت رتبه بندی می شوند. اگرچه اصل کار و ساخت آنها نسبتاً ساده است، اما در مقادیر زیادی تولید می شوند و قابلیت اطمینان آنها بسیار مهم است. در نتیجه نقش مهمی در طراحی، ساخت و بهره برداری ایمن پست ها و نیروگاه ها ایفا می کنند.

مشخصه بارز کلید قطع 3 فاز 800 آمپر این است که نمی تواند جریان بار را قطع کند. ممکن است فقط زمانی باز یا بسته شود که مدار بدون جریان باشد. ارجاعات معمولی به سوئیچ قطع 3 فاز 800 آمپر، عملکردها، ویژگی ها، طبقه بندی ها، کاربردها، بهبودهای ضدعملکرد نادرست، شیوه های تعمیر و نگهداری و مسائل رایج را پوشش می دهد.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

پارامتر تولید:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
رابط کاربری (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قدرت دی الکتریک (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
جریان کاری le(A)
400 ولت AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 ولت AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 ولت AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 ولت AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 ولت AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 ولت AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 ولت DC21	125	160	200	250	315	400	500	630
220 ولت DC22	125	160	200	250	315	400	400	500
220 ولت DC23	125	125	160	200
440 ولت DC21	100	125	160	200	315	400	400	500
440 ولت DC22	100	125	160	200	315	400	400	500
440 ولت DC23	100	125	160	200
قدرت موتور (KW)
400 ولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 ولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
ساخت و شکستن ظرفیت
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (مقدار اوج KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
عمر مکانیکی (بار)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
عمر الکتریکی (زمان)
Ue=660V جریان نامی le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کیلوگرم)
3 قطب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 قطب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
گشتاور عملیاتی (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

تایپ کنید		اندازه قاب (میلی متر)						اندازه نصب (میلی متر)
تایپ کنید		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

تایپ کنید	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

سوالات متداول تولید:

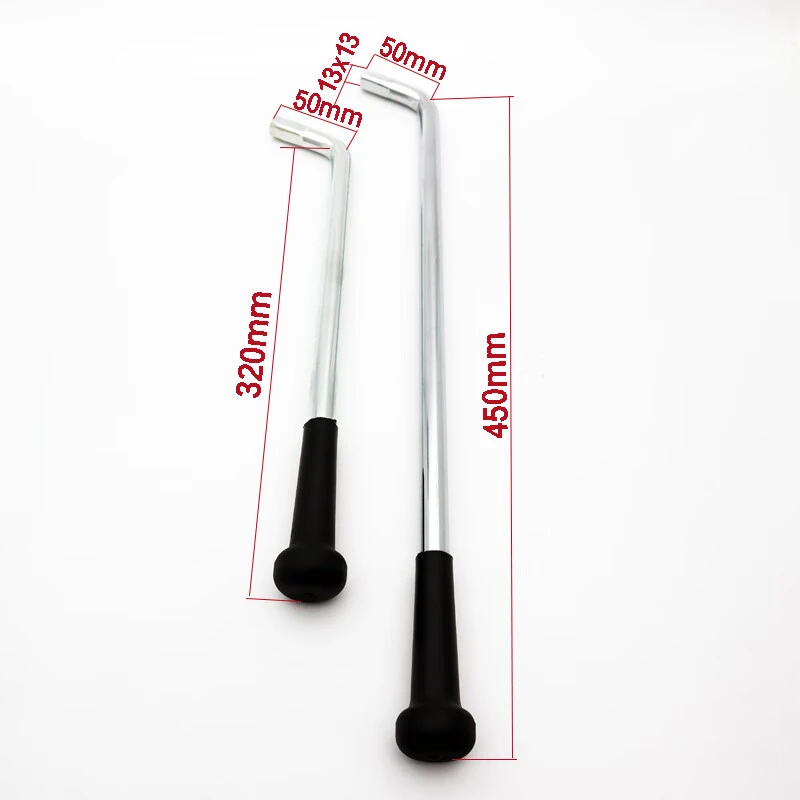

س: چگونه بین انواع دسته های مختلف (دوار در مقابل اهرم) انتخاب کنم؟

A: دسته های چرخشی: فشرده، اغلب در مراکز کنترل موتور یا فضاهای تنگ استفاده می شود.

دسته‌های اهرمی: بزرگ‌تر و قابل مشاهده‌تر، ترجیح داده می‌شود زمانی که نشانه روشن/خاموش مورد نیاز است.

انتخاب به فضا، دید ایمنی و اولویت اپراتور بستگی دارد.

س: آیا می توان کلید قطع کننده 3 فاز 800 آمپر را در هر جهتی نصب کرد؟

A: به طور کلی، یک کلید قطع 3 فاز 800 آمپر باید به صورت عمودی نصب شود تا الزامات ایمنی و کد را برآورده کند. برخی از طرح‌ها انعطاف‌پذیری را امکان‌پذیر می‌کنند، اما همیشه دستورالعمل‌های سازنده و کدهای الکتریکی محلی را دنبال کنید.

س: آیا یک سوئیچ قطع 3 فاز 800 آمپری از رویه های قفل/تاگوت (LOTO) پشتیبانی می کند؟

پاسخ: بله، شامل سوئیچ قطع 3 فاز 800 آمپر است، اکثر مدل ها به دستگیره های قفل دار مجهز هستند تا از انطباق با الزامات ایمنی قفل / tagout OSHA اطمینان حاصل شود. این به تکنسین‌ها اجازه می‌دهد تا با خیال راحت تجهیزات را بدون خطر برق‌گیری مجدد تصادفی سرویس کنند.
