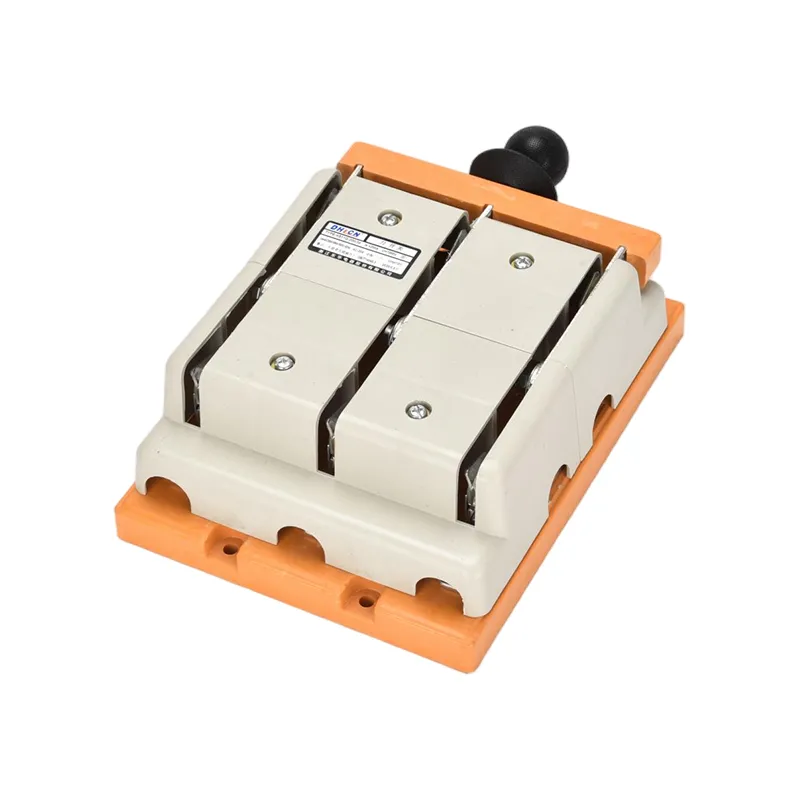

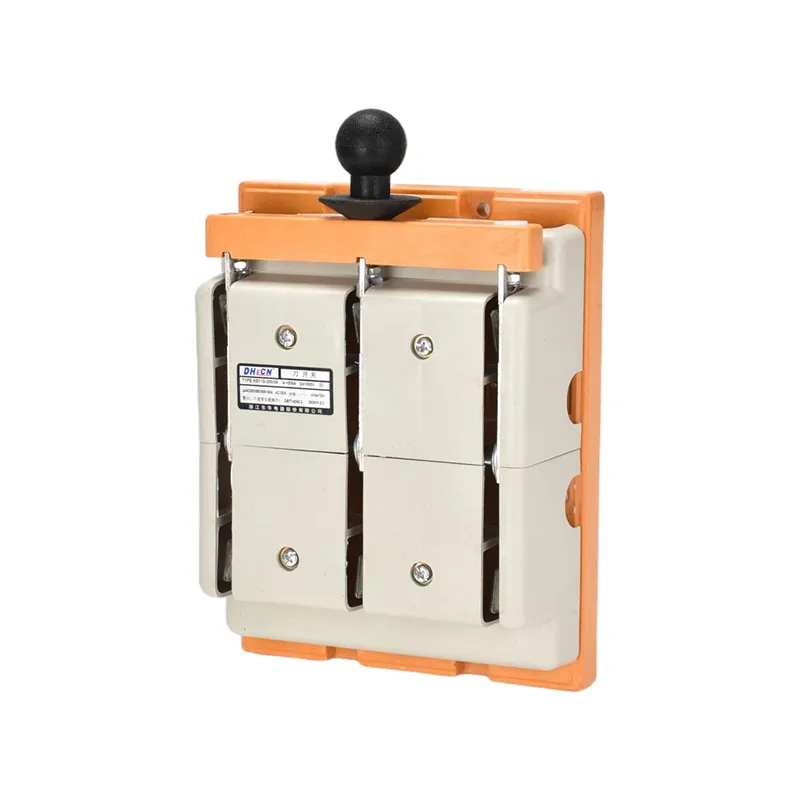

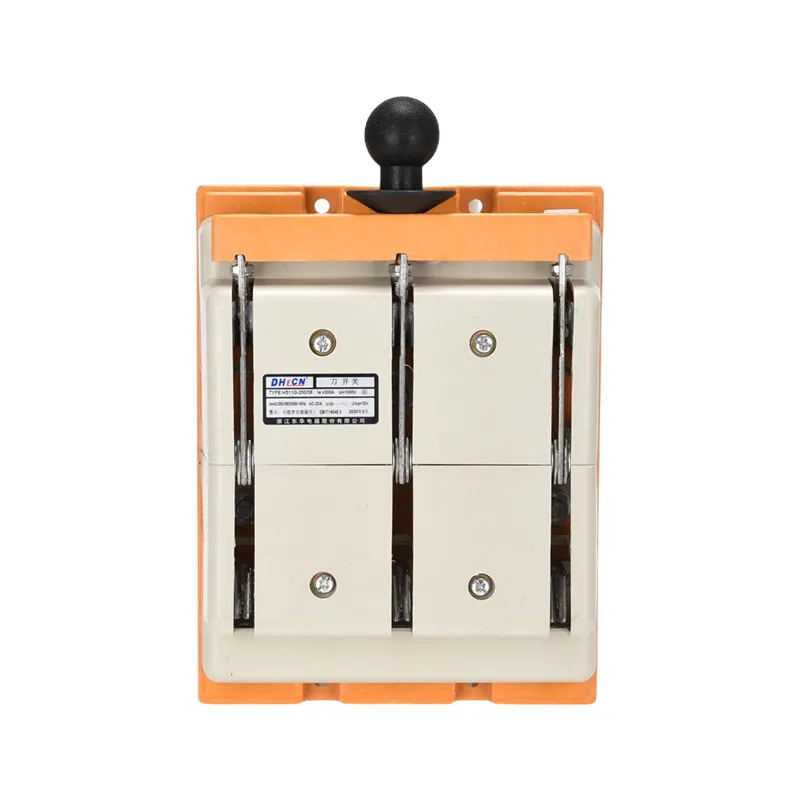

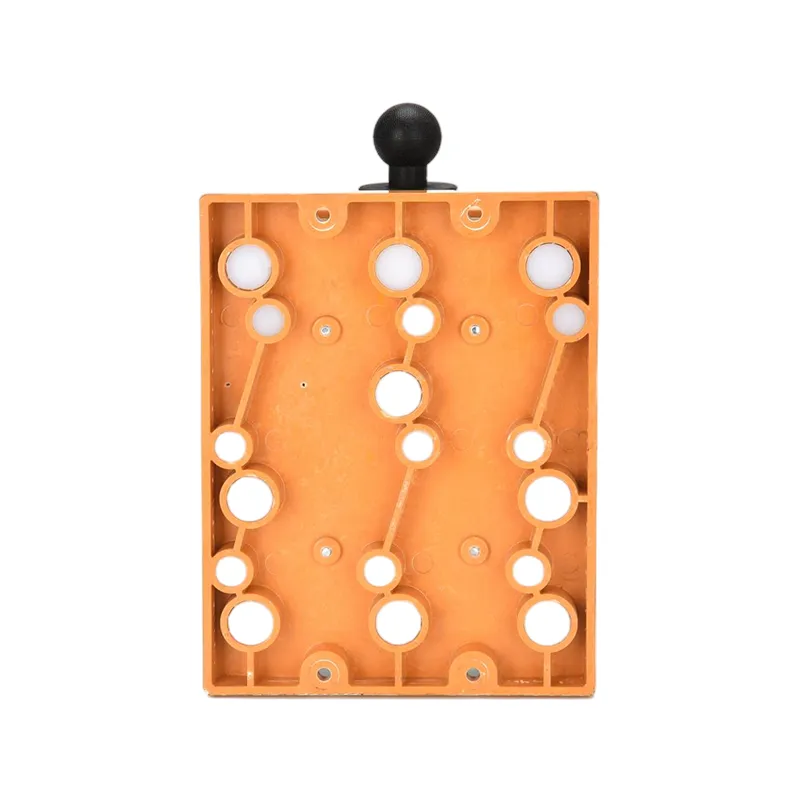

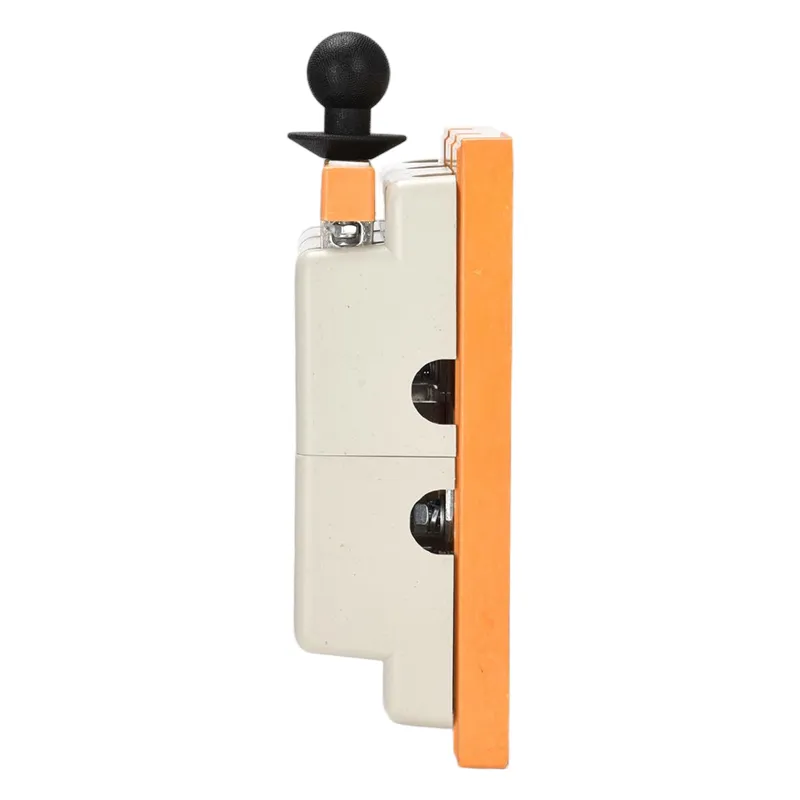

کلید قطع سه فاز 480 ولت 400 آمپر

Wenzhou XiFa Electric Power Equipment Co., Ltd یک کارخانه متخصص برای تولید کلید قطع 3 فاز 480 ولت 400 آمپر است. برای تضمین زمان کوتاه و بدون تاخیر، Wenzhou XiFa Electric Power Equipment Co., Ltd موجودی سوئیچ قطع 3 فاز 400 آمپر را در انبار دارد. سفارشات با حجم بالا باید بین 7 تا 15 روز کاری از زمان ثبت سفارش آماده شوند. در همین حال، Wenzhou XiFa Electric Power Equipment Co., Ltd می تواند یک کلید قطع 3 فاز 400 آمپر را با توجه به خواسته های مشتریان مانند سطح ولتاژ، محیط استفاده و غیره سفارشی کند.

ارسال استعلام

توضیحات محصول

کلید قطع سه فاز 480 ولت 400 آمپر باید جریان نامی سه فاز AC 400 آمپر را در موقعیت بسته شدن حمل کند. دارای طراحی ساده و فشرده بر روی ساختار است که به طور گسترده در پست های فشرده و تابلوهای برق کاربرد دارد. ویژگی اصلی کلید قطع کننده 3 فاز 480 ولت 400 آمپر عدم قابلیت اطفاء قوس و عدم عملکرد بار است.

سوئیچ قطع سه فاز 480 ولت 400 آمپر، قطع قابل مشاهده و قابل اعتمادی را برای اطمینان از حفاظت اپراتور در طول تعمیر و نگهداری فراهم می کند. عملکرد کلید قطع کننده سه فاز 480 ولت 400 آمپر، قطع جریان در محیط بدون بار است. یعنی کلید قطع سه فاز 480 ولت 400 آمپر باید قبل از قطع کننده مدار بسته شود و بعد از قطع کننده مدار در سیستم توزیع برق قطع شود.

480v 400 Amp 3 Phase Disconnect Switch

پارامتر تولید:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
رابط کاربری (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قدرت دی الکتریک (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
جریان کاری le(A)
400 ولت AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 ولت AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 ولت AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 ولت AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 ولت AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 ولت AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 ولت DC21	125	160	200	250	315	400	500	630
220 ولت DC22	125	160	200	250	315	400	400	500
220 ولت DC23	125	125	160	200
440 ولت DC21	100	125	160	200	315	400	400	500
440 ولت DC22	100	125	160	200	315	400	400	500
440 ولت DC23	100	125	160	200
قدرت موتور (KW)
400 ولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 ولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
ساخت و شکستن ظرفیت
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (مقدار اوج KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
عمر مکانیکی (بار)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
عمر الکتریکی (زمان)
Ue=660V جریان نامی le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کیلوگرم)
3 قطب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 قطب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
گشتاور عملیاتی (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

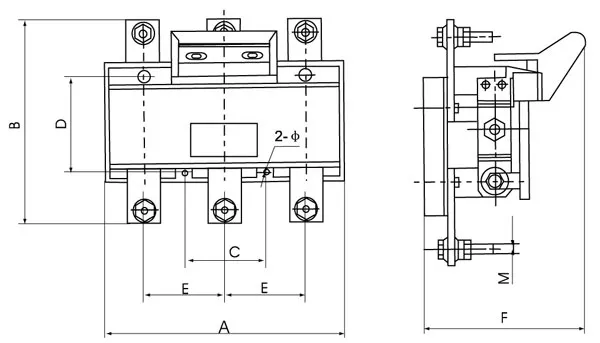

نوع پیچ جلو

جریان دارای رتبه (A)	اندازه قاب (میلی متر)					اندازه نصب (mm)
جریان دارای رتبه (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

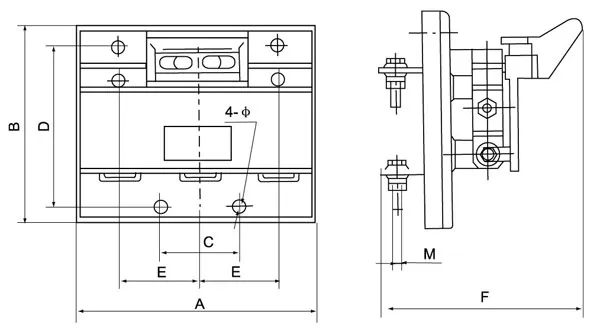

نوع پیچ نادر

جریان دارای رتبه (A)	اندازه قاب (میلی متر)					اندازه نصب (mm)
جریان دارای رتبه (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

سوالات متداول تولید:

س: هدف اصلی یک کلید قطع سه فاز 480 ولت 400 آمپر چیست؟

پاسخ: یک کلید قطع سه فاز 480 ولت 400 آمپر، راه ایمن برای ایزوله کردن برق قبل از سرویس تجهیزات الکتریکی را فراهم می کند. در ولتاژ 480 ولت و 400 آمپر، این نوع کلید معمولاً در کاربردهای تجاری و صنعتی برای قطع برق موتورها، سیستم‌های HVAC، ماشین‌آلات یا تابلوهای توزیع استفاده می‌شود.

س: چگونه بفهمم 400 آمپر امتیاز مناسبی برای برنامه من است؟

پاسخ: باید سوئیچ را بر اساس حداکثر جریان مورد نیاز سیستم خود اندازه بگیرید. یک سوئیچ 400 آمپر زمانی مناسب است که بار یا پانل متصل برای تحمل جریان تا 400 آمپر طراحی شده باشد. همیشه قبل از انتخاب الزامات جریان کار مداوم و اتصال کوتاه را بررسی کنید.

س: تفاوت بین سوئیچ های قطع کننده همجوشی و غیر قابل ذوب چیست؟

A: Fusible: شامل فیوزهایی برای محافظت در برابر جریان بیش از حد است. این هم وسیله قطع و هم حفاظت مدار را فراهم می کند.

غیر قابل ذوب: فقط برق را ایزوله می کند اما محافظتی ایجاد نمی کند. اگر به حفاظت داخلی نیاز دارید، ذوب را انتخاب کنید. غیر قابل ذوب اگر حفاظت از قبل توسط قطع کننده های بالادست انجام شده باشد.
