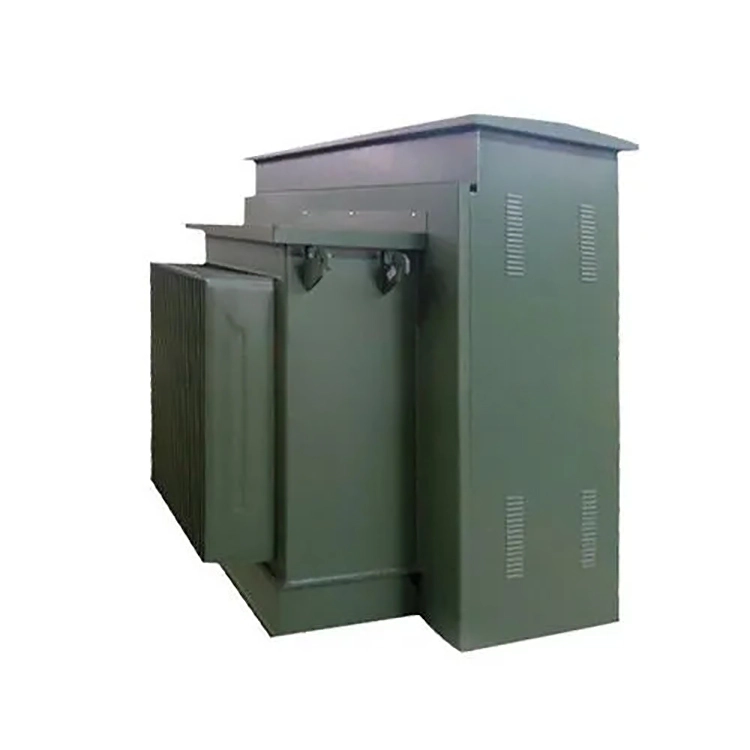

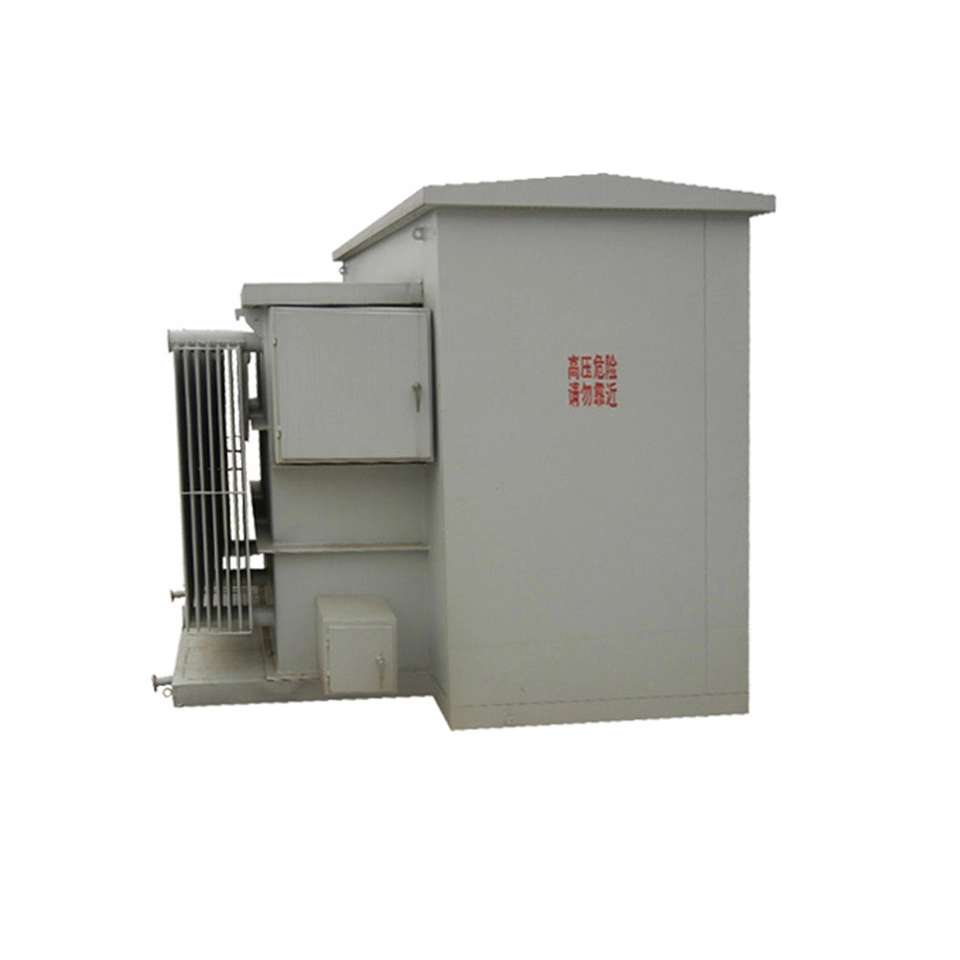

ترانسفورماتور 33 0.4kv 1250kva روی پد تک فاز یک راه حل پیشرفته است که به طور خاص برای سیستم های برق زیرزمینی بزرگ طراحی شده است. دارای یک پوشش ایمن و ضد آب و مجهز به پیکربندیهای پیشرفته بدون تماس الکتریکی یا تماس مستقیم است که ایمنی پرسنل را به حداکثر میرساند و از دستکاری در مکانهای عمومی جلوگیری میکند. این ترانسفورماتور 33 0.4kv 0.4kv 1250kva روی پد تک فاز با استانداردهای ANSI، IEEE و الزامات بهره وری انرژی مطابقت دارد و می تواند حداکثر ولتاژ اولیه 33 کیلو ولت را به ولتاژهای ثانویه انعطاف پذیر تبدیل کند و قابلیت های حفاظت از اتصال کوتاه عالی و عملکرد تجاری بی صدا را برای کاربردهای بزرگ ارائه دهد.
|
نام محصول: |
33 ترانسفورماتور 0.4kv 1250kva تک فاز پد نصب شده |
|
توان نامی: |
1250 کیلو ولت آمپر |
|
فاز： |
تک فاز |
|
فرکانس： |
50 هرتز یا 60 هرتز |
|
روش خنک کننده: |
اونان |
|
سمت HV： |
33 کیلو ولت |
|
سمت LV： |
0.4 کیلو ولت |
|
محدوده ضربه بزنید: |
2 ± 2.5٪ |
|
ولتاژ امپدانس: |
2% |
|
حفاظت از محفظه: |
IP33 |
در این 33 ترانسفورماتور 0.4kv 1250kva تک فاز، چرا معمولاً 0.4kV در سمت ولتاژ پایین به جای سطوح ولتاژ دیگر استفاده میشود؟
400 ولت (سه فاز) / 230 ولت (تک فاز) سطوح ولتاژ رایج در سیستم های توزیع برق ولتاژ پایین استاندارد IEC هستند و به طور گسترده در کاربردهای مسکونی، تجاری و صنعتی سبک استفاده می شوند. برای تجهیزاتی مانند کابینت سوئیچ ولتاژ پایین، قطع کننده های مدار و کابل ها، آنها بالغ هستند و نسبت عملکرد هزینه بالایی در سطح 400 ولت دارند. 230 ولت تک فاز میتواند مستقیماً برق روشنایی معمولی، پریزها و لوازم خانگی را بدون نیاز به کاهش ولتاژ اضافی تامین کند.
0.4 کیلو ولت معمولاً می تواند در فاصله 200 تا 500 متری در یک منطقه مسکونی یا تجاری (که افت ولتاژ طبیعی ≤5٪ را برآورده می کند) منتقل شود. 1250kVA اغلب در نقاط بار بزرگتر مانند مراکز خرید، پردیس ها، مراکز پزشکی با ترانسفورماتور نزدیک به مرکز بار استفاده می شود. 0.4 کیلو ولت کافی است و نیازی به ولتاژ بالاتر نیست.
هنگامی که از سه ترانسفورماتور 33 0.4kv 1250kva تک فاز نصب شده برای تشکیل یک گروه سه فاز (ظرفیت کل 3750kVA)، در مقایسه با استفاده از یک ترانسفورماتور سه فاز با همان ظرفیت استفاده می شود. تفاوت ها و اقدامات احتیاطی کلیدی از نظر توزیع بار، اتصال زمین نقطه خنثی و پیکربندی حفاظت چیست؟
هنگامی که از سه ترانسفورماتور 33 0.4kv 1250kva روی پد تک فاز در پیکربندی سه فاز استفاده می شود، تفاوت هسته با یک ترانسفورماتور تک فاز با همان ظرفیت به شرح زیر است:
توزیع بار باید کاملاً متعادل باشد. در غیر این صورت، اضافه بار در یک فاز خاص باعث انحراف شدید در نقطه خنثی می شود و نمی توان آن را مانند ترانسفورماتور سه فاز از طریق تعامل میدان مغناطیسی متقابل جبران کرد.
ابتدا، برای اتصال به زمین نقطه خنثی، نقاط خنثی ولتاژ پایین سه ترانسفورماتور 33 ترانسفورماتور تک فاز 0.4kv 1250kva که روی پد نصب شده اند باید به صورت خارجی وصل شده و سپس در یک نقطه به زمین متصل شوند. در غیر این صورت، جریان های گردشی و اختلاف پتانسیل زمین احتمالاً رخ می دهد. در مقابل، نقاط خنثی ترانسفورماتورهای سه فاز مستقیماً به بیرون هدایت می شوند و برای زمین ساده و قابل اعتماد هستند.
دوم، از نظر حفاظت، هر 33 ترانسفورماتور تک فاز 0.4kv 1250kva در گروه تک فاز دارای سمت ولتاژ بالا است که به طور مستقل با فیوزها پیکربندی شده است. در صورت بروز خطا در یک فاز، دو فاز دیگر همچنان می توانند برق را تامین کنند. بنابراین، باید یک هشدار خرابی فاز اضافه شود، و یک محافظ توالی صفر باید بهویژه برای سمت ولتاژ پایین طراحی شود. در مقابل، ترانسفورماتورهای سه فاز معمولاً یک حرکت یکپارچه دارند و هماهنگی حفاظتی سادهتر است.
به طور کلی، گروه ترانسفورماتورهای 33 0.4kv 1250kva روی پد تک فاز از نظر انبساط انعطاف پذیر است، در حمل و نقل راحت است، اما دارای حفاظت پیچیده، الزامات بالاتر برای تعادل بار، و هزینه کل و مساحت کف بزرگتر است. برای ساخت و ساز فازی یا سناریوهایی با بار تک فاز به عنوان بار اصلی مناسب است.
نوع حلقه
نوع ترمینال
بدنه ترانسفورماتور
