ترانسفورماتور 1000kva روی پد روغنی

Wenzhou XiFa Electric Power Equipment Co., Ltd نزدیک به 20 سال است که به تحقیق و ساخت ترانسفورماتور اختصاص دارد. ما یک کارخانه مدرن با وسعت 12000 متر مربع و تجهیزات اصلی مانند خط برش هسته آهنی تمام اتوماتیک و دستگاه ریخته گری خلاء داریم. ترانسفورماتور 1000kva روی پد روغنی با اولین استاندارد ملی بهره وری انرژی مطابقت دارد. قبل از خروج از کارخانه، هر ترانسفورماتور باید تحت یک سری آزمایش های دقیق مانند آزمایش های تخلیه جزئی و آزمایش های اتصال کوتاه ناگهانی قرار گیرد تا از تلفات کم، صدای کم و طول عمر بالا اطمینان حاصل شود.

ارسال استعلام

توضیحات محصول

ترانسفورماتور 1000 kva بر روی پد روغنی یک ترانسفورماتور توزیع سه فاز است که به طور ویژه برای نصب زمین در فضای باز با ظرفیت نامی 1000 kva طراحی شده است. مستقیماً روی پایه بتنی پیش ساخته نصب می شود تا اینکه معلق یا زیر زمین مدفون شود. هسته آهنی و سیم پیچ ها به طور کامل در روغن عایق غوطه ور می شوند و از استحکام دی الکتریک بالا و خواص اتلاف حرارت روغن برای دستیابی به عایق الکتریکی و مدیریت حرارتی استفاده می کنند.

پوسته ترانسفورماتور 1000kva روی پد پر شده از روغن از مخزن روغن راه راه ساخته شده است و سطح اتلاف گرما با استفاده از صفحات موجدار افزایش می یابد و خنک کننده ONAN حاصل می شود. خاصیت کشسانی امواج می تواند انبساط حجمی روغن عایق ناشی از تغییرات دما را جذب کند. ساختار کاملاً مهر و موم شده آن اطمینان حاصل می کند که روغن عایق با هوای خارجی تماس پیدا نمی کند و به طور موثر از بدتر شدن کیفیت روغن و پیر شدن مواد عایق به دلیل نفوذ اکسیژن و رطوبت جلوگیری می کند.

کل ساختار ترانسفورماتور 1000kva روی پد پر شده از روغن از سه محفظه مجزا تشکیل شده است: اتاق ولتاژ بالا، اتاق ولتاژ پایین و اتاق ترانسفورماتور. درب اتاق فشار ضعیف مجهز به قفل سه نقطه است. درب اتاق فشار قوی فقط پس از باز شدن درب اتاق فشار ضعیف برای جلوگیری از عملکرد برق در سمت فشار قوی باز می شود. هر دو طرف ولتاژ بالا و ولتاژ پایین مجهز به پایانه های اتصال زمین NEMA هستند.

از نظر پیکربندی الکتریکی و حفاظتی، این ترانسفورماتور 1000kva روی پد نصب شده با روغن، از گروه‌های اتصال مختلفی مانند Dyn11، Yyn0 پشتیبانی می‌کند که برای ویژگی‌های بار مختلف مناسب هستند. سمت ولتاژ بالا حفاظت دوگانه سوئیچ بار و فیوز را ادغام می‌کند و به شیر تخلیه فشار، دمای روغن و نظارت بر سطح روغن مجهز است. این استاندارد با بهره وری انرژی DOE 2016، با راندمان ≥ 99.2٪، ایمن و قابل اعتماد است.

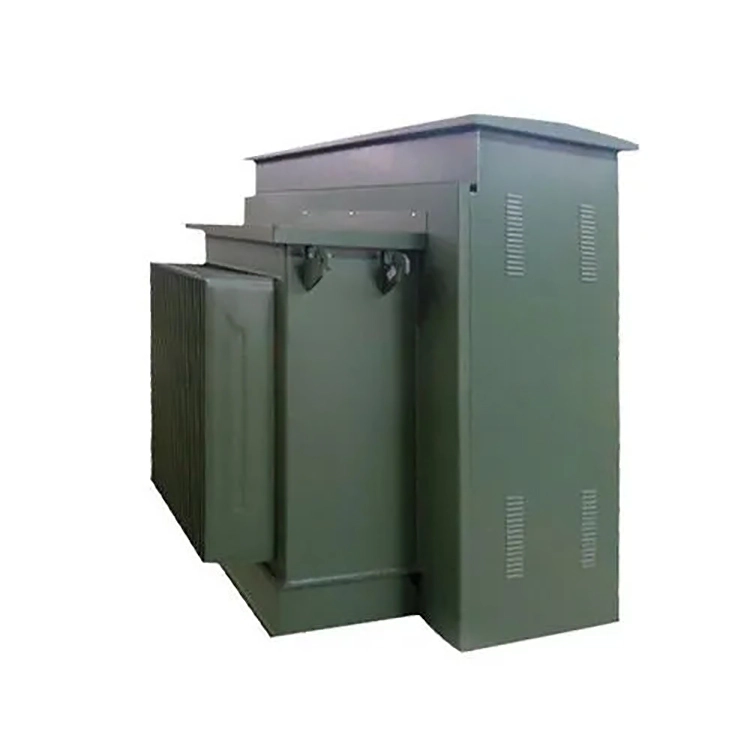

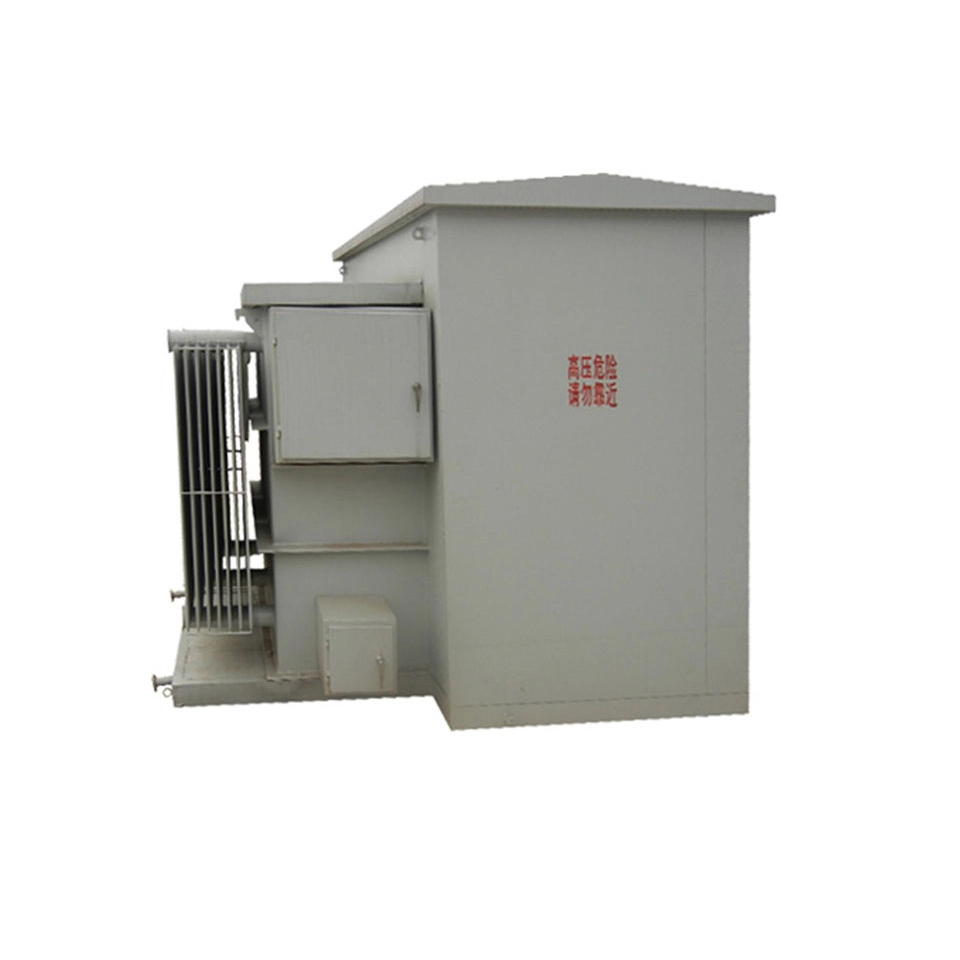

Oil Filled Pad Mounted Transformer 1000kva

پارامتر فنی

نام محصول	ترانسفورماتور 1000kva روی پد نصب شده با روغن
ولتاژ اولیه	13200Grdy/7620V
ولتاژ ثانویه	480Y/277V
فاز	3
گروه برداری	YNyn0/Dyn11
روش خنک کننده	اونان
فرکانس	60 هرتز
استاندارد	IEEE
تلفات مدار باز	≤1300 وات
از دست دادن بار	≤10500 وات

یک پارک صنعتی در نظر دارد یک ترانسفورماتور 1000kva روی پد نفتی بخرد که عمدتاً برق موتورهای سه فاز ناهمزمان، پمپ‌های آب و سایر تجهیزات نیرو را تامین می‌کند. بار سه فاز اساساً متعادل است، اما محیط موجود در محل دارای گرد و غبار زیادی است و ترانسفورماتور باید هزینه خرید اولیه نسبتاً پایینی داشته باشد. آیا گروه اتصال باید به عنوان Dyn11 یا Yyn0 اولویت بندی شود؟ چرا؟

بر اساس مقایسه عملکرد، گروه اتصال Dyn11 باید انتخاب ارجح باشد. از نظر توانایی مقاومت در برابر عدم تعادل سه فاز، Dyn11 به جریان خط خنثی اجازه می دهد تا به بیش از 75 درصد جریان فاز برسد، در حالی که Yyn0 معمولاً آن را به 25 درصد محدود می کند. از نظر سرکوب هارمونیک، اتصال مثلث جانبی ولتاژ بالا Dyn11 می‌تواند مسیر گردشی را برای هارمونیک سوم فراهم کند و به طور موثر از اعوجاج شکل موج ولتاژ جلوگیری کند، در حالی که Yyn0 قابلیت سرکوب نسبتاً متوسطی دارد. از نظر جریان خطای زمین تک فاز، Dyn11 جریان خطای بزرگ‌تری تولید می‌کند، که تشخیص و عملکرد مطمئن برای حفاظت رله آسان‌تر است، در حالی که جریان خطای Yyn0 نسبتاً کوچک‌تر است و پیکربندی حفاظت را دشوارتر می‌کند.

به طور کلی، Dyn11 برای سناریوهایی که شامل بارهای ترکیبی مدرن مانند روشنایی LED، تهویه مطبوع با فرکانس متغیر و شمع‌های شارژ می‌شوند، مناسب‌تر است، در حالی که Yyn0 فقط برای بارهای قدرت خالص سه فاز کاملاً متعادل و پروژه‌هایی که به هزینه بسیار حساس هستند، مناسب است. بنابراین، تحت هیچ محدودیت خاصی، گروه اتصال ترانسفورماتور 1000kva روی پد پر شده با روغن باید به عنوان Dyn11 اولویت بندی شود.
