اتصال Dyn11 Pad Mounted Transformer 2000kva

Wenzhou XiFa Electric Power Equipment Co., Ltd یک تولید کننده حرفه ای ترانسفورماتور است و بر تولید و ساخت ترانسفورماتورهای ولتاژ بالا و پایین تمرکز دارد. محصولات ما شامل ترانسفورماتورهای توزیع روغنی، ترانسفورماتورهای نوع خشک اپوکسی و ترانسفورماتورهای ویژه صنعتی است. ترانسفورماتور پد اتصال dyn11 2000kva محصولی است که صرفه جویی در مصرف انرژی، کارآمد و عملکرد عایق عالی دارد. الزامات چندین گواهینامه ملی را برآورده می کند و می تواند تجهیزات تامین برق و خدمات پشتیبانی با کیفیت بالا را برای پروژه های برق خارج از کشور، تاسیسات صنعتی و پروژه های انتقال و توزیع برق ارائه دهد.

ارسال استعلام

توضیحات محصول

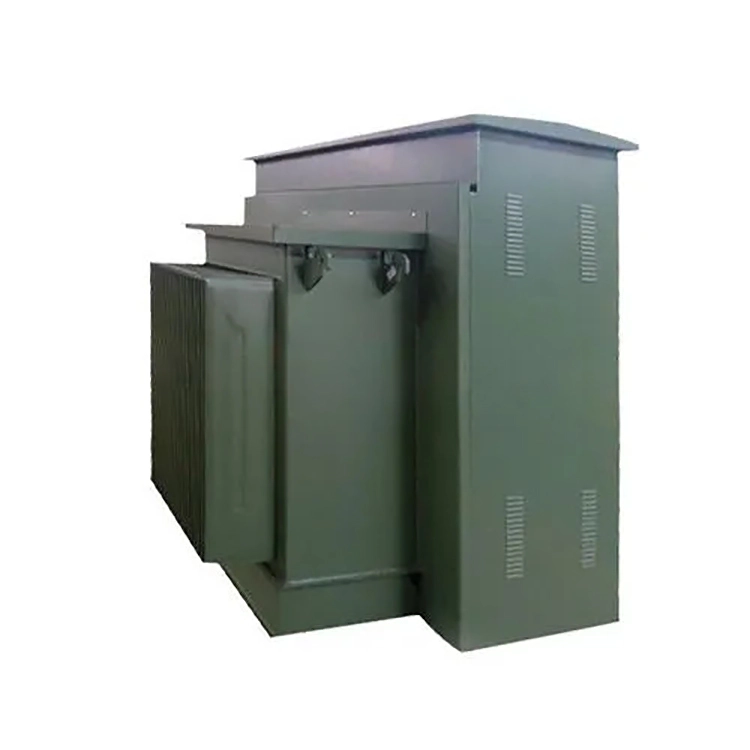

ترانسفورماتور 2000kva روی پد اتصال dyn11 یک ترانسفورماتور توزیع سه فاز غوطه‌ور در روغن با طراحی محفظه روی پد است. قابل نصب مستقیم بر روی زمین بیرونی بوده و در شهرک های صنعتی، مجتمع های تجاری و شبکه های توزیع شهری و ... کاربرد فراوانی دارد.

ویژگی اصلی در گروه برداری Dyn11 نهفته است، سمت ولتاژ بالا به صورت مثلث (D) وصل شده است، سمت ولتاژ پایین در یک ستاره (Y) با نقطه خنثی ایزوله وصل شده است، و فاز ولتاژ سمت ولتاژ پایین 30 درجه از ولتاژ سمت فشار قوی عقب است. این روش اتصال به آن مزایای منحصر به فردی در عملکرد موازی ترانسفورماتورهای متعدد و در سرکوب جریان توالی صفر می دهد.

در شرایط عملیاتی اتصال ستاره با اتصال زمین با نقطه خنثی، سومین جریان هارمونیک تولید شده توسط بارهای غیرخطی (مانند مبدل های فرکانس، منابع تغذیه LED، یکسو کننده های جلویی UPS) یک حلقه بسته در سیم پیچ مثلث ایجاد می کند. مکانیسم مشخص به شرح زیر است: جریان های هارمونیک سوم از نظر فاز زمانی با یکدیگر هم فاز هستند و نمی توانند از طریق خط خنثی سمت ستاره خارج شوند، اما می توانند در سیم پیچ مثلث به گردش درآیند و انرژی خود را به شکل گرما تلف کنند.

داده‌های اندازه‌گیری شده نشان می‌دهند که یک ترانسفورماتور 2000kva روی پد اتصال dyn11 می‌تواند نرخ اعوجاج هارمونیک سوم در سمت ولتاژ پایین را تقریباً 60٪ تا 80٪ کاهش دهد و در نتیجه به طور مؤثر شکل موج ولتاژ را در گذرگاه ولتاژ پایین خالص کرده و عمر مفید تجهیزات الکترونیکی دقیق بعدی را افزایش دهد.

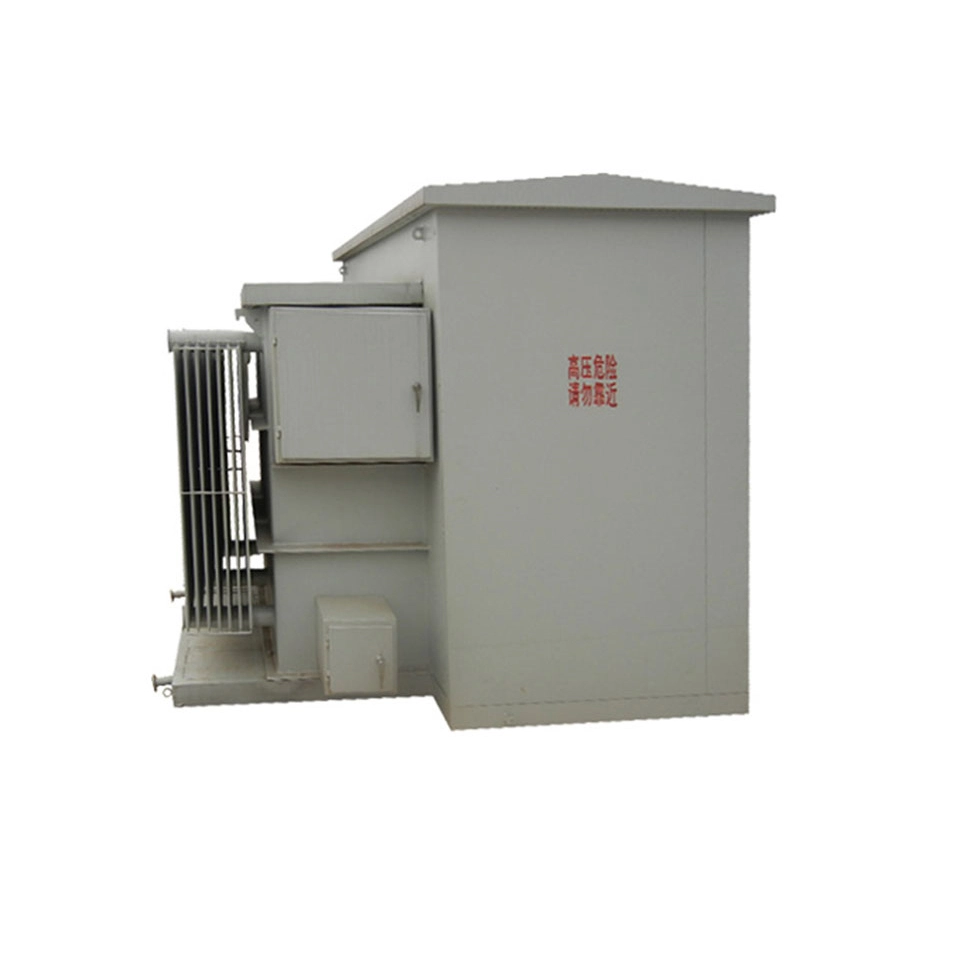

Connection Dyn11 Pad Mounted Transformer 2000kva

پارامتر فنی:

نام محصول:	ترانسفورماتور 2000kva پد نصب شده dyn11
شماره فاز:	3 فاز،
فرکانس:	50/60 هرتز
نماد اتصال:	Dyn11
ولتاژ HV:	11 کیلو ولت / 12 کیلو ولت / 20 کیلو ولت / 33 کیلو ولت
ولتاژ LV:	0.415 kV / 0.433 kV / 0.690 kV
محدوده ضربه زدن:	± 2 × 2.5٪ یا ± 5٪
کلاس خنک کننده:	ONAN / ONAF
بدون اتلاف بار:	≤ 1800 وات
از دست دادن بار:	≤ 16000 وات

س: برای ترانسفورماتور 2000kva روی پد اتصال dyn11، چرا باید به جای دنبال کردن مستقیم تجربه ترانسفورماتورهای با ظرفیت کوچک، به روش استخراج نقطه خنثی و پیوستگی زمین توجه ویژه ای شود؟

A: جریان نامی در سمت ولتاژ پایین ترانسفورماتور 2000kva روی پد اتصال dyn11 به 3000A نزدیک شده است (به عنوان مثال 400 ولت) که بسیار بیشتر از تجهیزات معمولی با ظرفیت کوچک است. اگرچه اتصال Dyn11 می تواند جریان توالی صفر را در سمت ولتاژ بالا جدا کند، نقطه خنثی در سمت ولتاژ پایین باید در برابر جریان های نامتعادل بسیار بزرگ مقاومت کند. به عنوان مثال، هنگام تامین برق تعداد زیادی از مدارهای روشنایی تک فاز یا کنترل، جریان خنثی ممکن است به بیش از 50 درصد جریان فاز برسد.

اگر عمل ترانسفورماتورهای زیر 1000 کیلو ولت آمپر کورکورانه در پروژه اتخاذ شود، استفاده از شینه های خنثی نازک تر یا تکیه بر یک پیوند زمین باعث گرم شدن بیش از حد نقطه خنثی، ذوب شدن پایانه های اتصال و حتی جابجایی شدید نقطه خنثی و سوختن تعداد زیادی از تجهیزات تک فاز می شود.

بنابراین، هنگام ثبت سفارش، لازم است که الزامات را به وضوح مشخص کنید: سطح مقطع شینه خنثی نباید کمتر از 70٪ خط فاز باشد (توصیه می شود از همان مقطع باشد)، و یک صفحه اتصال زمین قابل جدا شدن و یک دستگاه نظارت بر اضافه بار نقطه خنثی باید مجهز شود. با نادیده گرفتن این نکته، ترانسفورماتور 2000kva روی پد اتصال dyn11 ممکن است در عرض نیم سال از کارکرد دچار حادثه فرسودگی نقطه خنثی شود، در حالی که آزمایش‌های معمول کارخانه نمی‌تواند این خطر پنهان را آشکار کند.
