ترانسفورماتور قدرت 2.5mva روی پد روغن معدنی

Wenzhou XiFa Electric Power Equipment Co., Ltd یک پایگاه تولید حرفه ای برای ترانسفورماتورها است که در ترانسفورماتورهای غوطه ور روغنی S11/S13، ترانسفورماتورهای نوع خشک SCB و ترانسفورماتورهای ویژه غیر استاندارد تخصص دارد. ترانسفورماتورهای قدرت نصب شده بر روی پد روغن معدنی 2.5mva با مهارت نفیس و کنترل کیفیت دقیق، انرژی کارآمد هستند، ظرفیت تحمل بار قوی دارند، برای سناریوهای مختلف مصرف برق مناسب هستند. ما از پردازش سفارشی پشتیبانی می کنیم و محصولات به کشورهای بسیاری در سراسر جهان فروخته می شوند و می توانند تجهیزات منبع تغذیه با کیفیت بالا و خدمات همراه را به مشتریان در داخل و خارج از کشور ارائه دهند.

ارسال استعلام

توضیحات محصول

روغن معدنی به عنوان عایق و محیط خنک کننده عمل می کند و سنتی ترین و بالغ ترین انتخاب سیال عایق در صنعت ترانسفورماتور قدرت است. بنابراین ترانسفورماتور قدرت 2.5mva روی پد روغن معدنی دارای عملکرد عالی عایق الکتریکی، رسانایی حرارتی خوب و مزایای مقرون به صرفه است. در مقایسه با سیالات عایق جایگزین مانند استرهای طبیعی، اگرچه روغن معدنی نقطه اشتعال کمتری دارد، اما سیالیت دمای پایین بهتر و قابلیت اطمینان بالاتری در مناطق سرد در حین کار دارد.

ترانسفورماتور دوشاخه از دو نوع خط ورودی پشتیبانی می کند: اولی نوع تغذیه شبکه حلقه ای است که به دو مجموعه بوشینگ اولیه (مجموعاً 6 عدد، برای هر دو خط ورودی و خروجی) و یک سوئیچ بار داخلی چهار موقعیت مجهز است. این می تواند ترانسفورماتور را به صورت سری به مدار شبکه حلقه متصل کند و امکان جداسازی خطا و نگهداری بدون توقف را فراهم کند. معمولاً برای این پیکربندی، ترانسفورماتور روی پد روغن معدنی 2.5 mva توصیه می‌شود. نوع تغذیه‌کننده شعاعی فقط به یک بوش اولیه مجهز است و منبع تغذیه تک خطی را با هزینه کمتر اما بر این اساس قابلیت اطمینان کاهش می‌دهد.

امپدانس اتصال کوتاه یک پارامتر مهم ترانسفورماتور است که مستقیماً بر سطح جریان اتصال کوتاه سیستم و نرخ تنظیم ولتاژ تأثیر می گذارد. مقدار امپدانس معمولی ترانسفورماتور قدرت روی پد 5.0٪ تا 7.5٪ است و مقدار هدف طراحی معمولاً 5.75٪ تعیین می شود. امپدانس 5.75٪ به این معنی است که وقتی یک اتصال کوتاه سه فاز در سمت ثانویه رخ می دهد، جریان اتصال کوتاه تقریباً 1/0.0575 جریان نامی است که تقریباً 17.4 برابر جریان نامی است. با در نظر گرفتن سمت ولتاژ پایین 400 ولت به عنوان مثال، جریان نامی تقریباً 3608 آمپر و جریان اتصال کوتاه تقریباً 62.8 کیلو آمپر است که در محدوده ای است که تابلو برق ولتاژ متوسط می تواند تحمل کند.

در زمان بار کامل، افت ولتاژ تقریباً 5.75 درصد است که برای بارهای صنعتی عمومی قابل قبول است. طبق استاندارد IEC 60076، ترانسفورماتور قدرت روی پد روغن معدنی 2.5 mva دارای قابلیت اتصال کوتاه برای مقاومت در برابر اثرات حرارتی و اثرات پایداری پویا است.

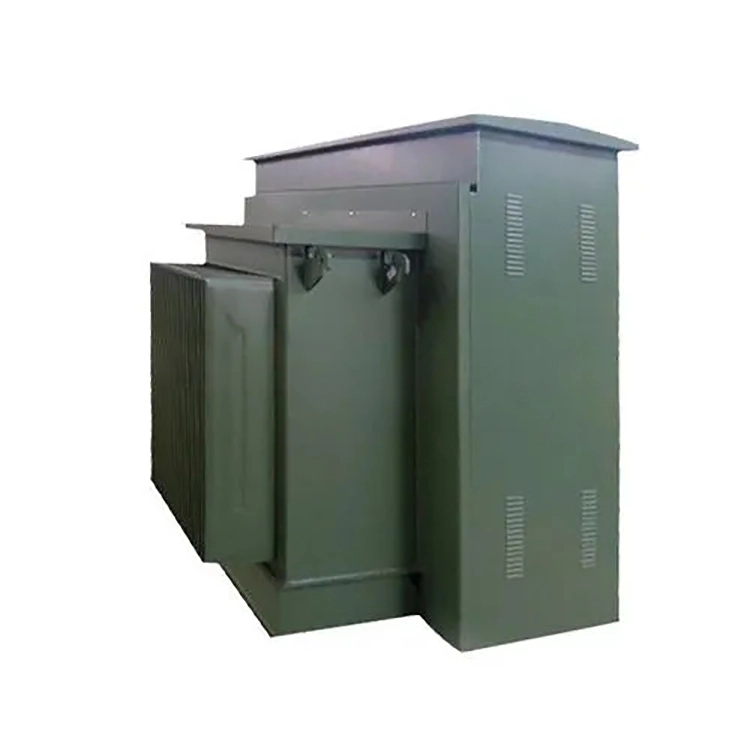

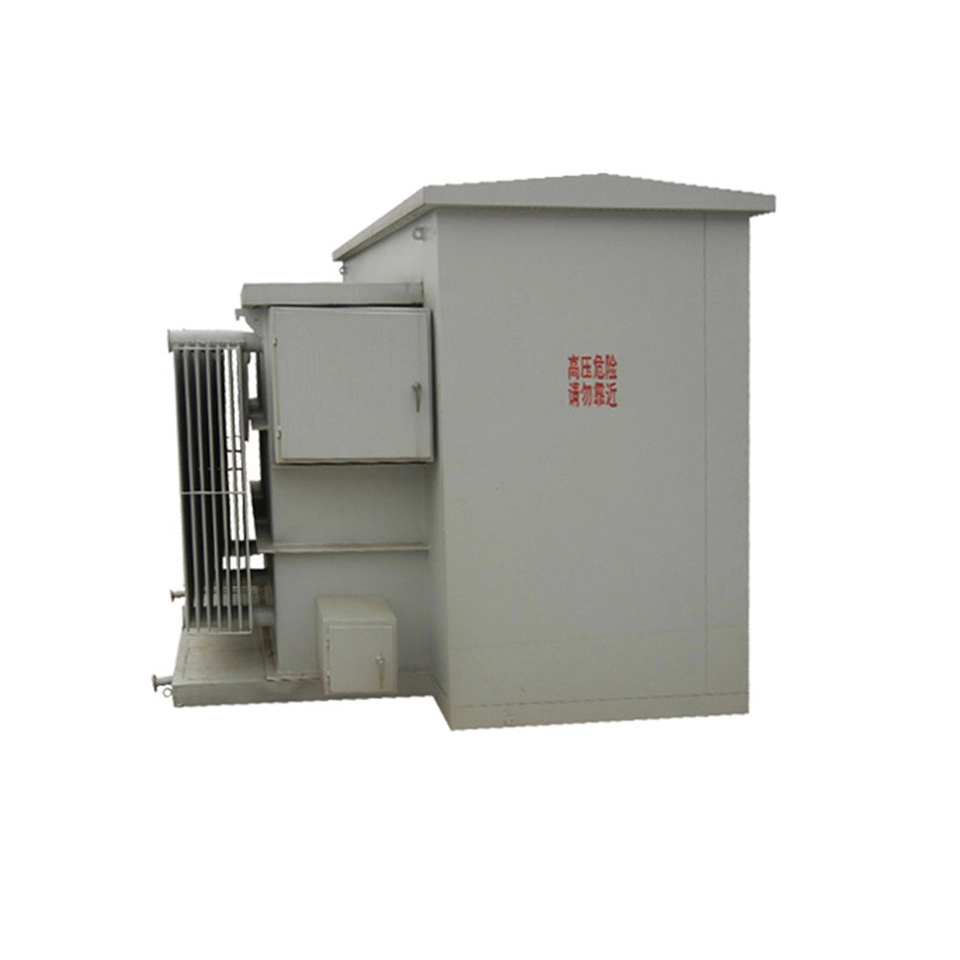

2 5mva Mineral Oil Pad Mounted Power Transformer

پارامتر فنی:

نام محصول	ترانسفورماتور قدرت 2.5mva روغن معدنی روی پد نصب شده است
فرکانس	50 هرتز / 60 هرتز
ولتاژ اولیه	گریدهای رایج: 12.47 کیلوولت، 13.8 کیلوولت، 24.94 کیلوولت، 34.5 کیلوولت
ولتاژ ثانویه	208Y/120 V, 480Y/277 V, 400Y/231 V, 600Y/347 V
امپدانس اتصال کوتاه	5.75٪
روش خنک کننده	ONAN (پیکربندی استاندارد) / ONAF (ارتقای اختیاری)
بدون از دست دادن بار	≤ 2700 وات
از دست دادن بار	≤ 15500 وات تا 26500 وات

س: برای یک ترانسفورماتور قدرت 2.5mva روی پد روغن معدنی، چرا هنوز باید به عدم تلفات بار توجه شود، زمانی که تحت بار سبک یا بدون بار برای مدت طولانی کار می کند؟

پاسخ: از آنجایی که تلفات بدون بار عمدتاً از دو بخش تشکیل شده است: اول، تلفات پسماند: اتلاف انرژی که هنگام مغناطیسی شدن مکرر هسته آهنی در یک میدان مغناطیسی متناوب ایجاد می‌شود. دوم، تلفات جریان گردابی: اتلاف حرارت ناشی از جریان گردشی القا شده در هسته آهنی توسط میدان مغناطیسی متناوب.

حتی اگر سمت ثانویه ترانسفورماتور قدرت کاملاً باز باشد یا در حالت بدون بار باشد، سمت اولیه آن همچنان مقدار ثابتی از دست دادن بدون بار مصرف می‌کند. و تلفات بدون بار منجر به قبض‌های برق قابل اندازه‌گیری و انباشته می‌شود. برای سناریوهایی با زمان اجرای بیش از 3000 ساعت، هنگام انتخاب مدل، اولویت باید به مواردی داده شود که تلفات بدون بار کمتری دارند (مانند استفاده از ورق‌های فولادی سیلیکونی با هدایت مغناطیسی بالا یا هسته‌های آلیاژی آمورف). حتی اگر هزینه خرید اولیه 15 تا 20 درصد افزایش یابد، تفاوت را می توان از طریق صرفه جویی در هزینه برق ظرف دو سال بازیابی کرد.
