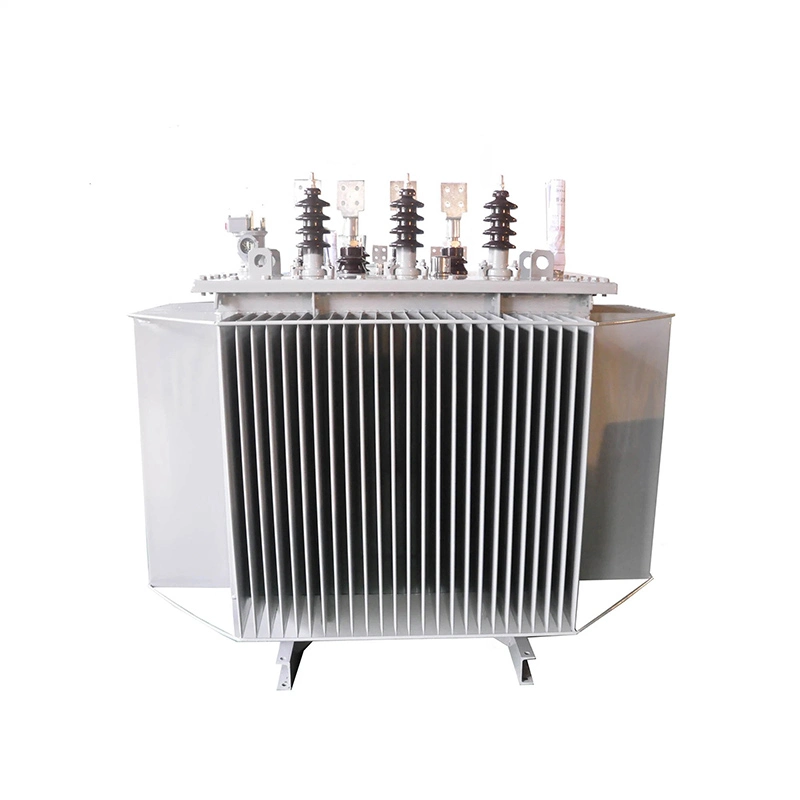

ترانسفورماتور قدرت 22kv 1000kva روغن غوطه ور

هسته 22 کیلوولت ترانسفورماتور قدرت 1000 کیلووات روغن غوطه ور شده از هسته مغناطیسی فریت نورد سرد با جذب مغناطیسی بالا ساخته شده است. هسته با ساختار مفصلی کاملاً شیبدار از هسته های چند لایه است. ستون هسته دارای سطح مقطع دایره ای پلکانی چند سطحی است و سطح مقطع یوغ و هسته یکسان است.

ترانسفورماتور قدرت 22kv 1000kva روغن غوطه ور دارای مخزن روغن غوطه ور است که از دیواره های موج دار تشکیل شده است. فضای داخلی با رنگ ضد گرد و غبار پوشانده شده است و لایه رنگ قوی است. هیت سینک موج دار اثر خنک کنندگی دارد و چقرمگی آن می تواند تغییرات وزن روغن ترانسفورماتور ناشی از تنظیم دمای محیط را جبران کند.

بنابراین، ترانسفورماتور مهر و موم شده دارای مخزن روغن نیست و ارتفاع نسبی کلی ترانسفورماتور را کاهش می دهد. هنگامی که روغن ترانسفورماتور قدرت 22kv 1000kva غوطه‌ور شده بسته‌بندی می‌شود، فناوری پردازش پر کردن روغن خلاء استفاده می‌شود و رطوبت ترانسفورماتور را کاملاً از بین می‌برد و روغن ترانسفورماتور با هوا تماس پیدا نمی‌کند.

این به طور موثر از ورود آب و اکسیژن به ترانسفورماتور جلوگیری می کند و باعث خراب شدن مداوم عایق ترانسفورماتور می شود. روغن ترانسفورماتور احتمالاً پیر می شود، بنابراین نیازی به انجام آزمایش های نمونه روغن به طور منظم نیست.

پارامتر فنی ترانسفورماتور قدرت 22kv 1000kva روغن غوطه ور:

چرا هسته آهنی روغن ترانسفورماتور قدرت 22kv 1000kva غوطه ور به زمین است؟

هنگامی که یک ترانسفورماتور قدرت به طور معمول کار می کند، هسته آهنی باید دارای یک نقطه اتصال به زمین باشد. بدون اتصال به زمین، ولتاژ شناور بین هسته آهنی و زمین باعث تخلیه متناوب شکست بین هسته آهن و زمین می شود. زمانی که هسته آهنی فقط در یک نقطه زمین شود، امکان تشکیل پتانسیل شناور روی هسته آهنی از بین می رود. با این حال، زمانی که هسته آهنی بیش از یک نقطه اتصال به زمین داشته باشد، پتانسیل ناهموار بین هسته‌های آهنی، جریانی در گردش بین نقاط اتصال به زمین ایجاد می‌کند و باعث گرم شدن بیش از حد در چندین نقطه اتصال زمین هسته آهن می‌شود. این می تواند منجر به یک خطای زمین چند نقطه ای شود که در آن هسته آهنی کوتاه می شود و در نتیجه باعث افزایش تلفات آهن می شود که به طور جدی بر عملکرد و عملکرد عادی ترانسفورماتور تأثیر می گذارد و حتی ممکن است به دلیل یک عمل گاز سنگین باعث از بین رفتن شود.

هسته آهن موضعی سوخته و ذوب شده می تواند باعث اتصال کوتاه بین تراشه های آهن شود و اتلاف آهن را افزایش داده و عملکرد و عملکرد عادی ترانسفورماتور را به طور جدی تحت تاثیر قرار دهد و نیاز به تعویض ورق های فولادی سیلیکونی هسته آهنی برای تعمیر داشته باشد. بنابراین، ترانسفورماتور قدرت 22kv 1000kva روغن غوطه‌ور شده مجاز نیست چندین نقطه زمین داشته باشد. فقط می تواند و باید دقیقاً یک نقطه زمین داشته باشد.
