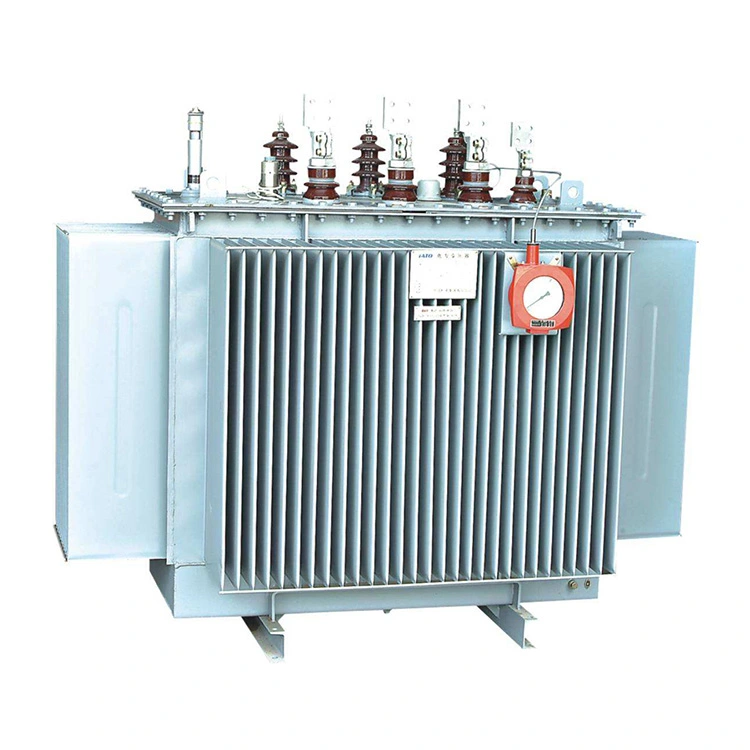

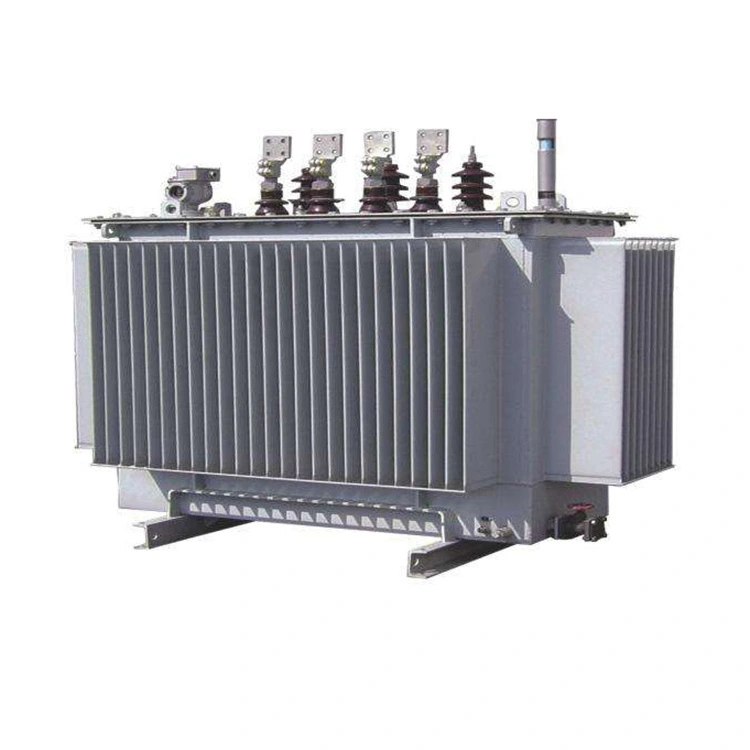

هسته ترانسفورماتور قدرت 10kv 1600kva غوطهور در روغن با چیدن ورقهای فولادی سیلیکونی نورد سرد با کیفیت بالا ساخته میشود. این به طور قابل توجهی اتلاف بدون بار و جریان بدون بار را کاهش می دهد. هسته به یکدیگر متصل شده است تا از محکم بودن آن اطمینان حاصل شود و نویز به حداقل برسد. هر دو سیم پیچ ولتاژ بالا و ولتاژ پایین با مس بدون اکسیژن پیچیده می شوند. سیمپیچ ولتاژ پایین ساختار مارپیچی دوتایی یا چهار مارپیچی دارد، در حالی که سیمپیچ ولتاژ بالا ساختار استوانهای چند لایه را میپذیرد.
پیوند ترانسفورماتور غوطهور در روغن 10kv 1600kva از فناوری Dyn11 استفاده میکند که تأثیر هارمونیکها را بر شبکه برق کاهش میدهد و کیفیت منبع تغذیه را بهبود میبخشد. این یک ساختار کاملاً مهر و موم شده را اتخاذ می کند که عمر سرویس را افزایش می دهد.
ترانسفورماتور قدرت غوطهور در روغن 10kv 1600kva بدون تعمیر و نگهداری است و صدای اندازهگیری شده واقعی کمتر از حد استاندارد است. برخلاف ترانسفورماتورهای معمولی غوطهور در روغن، ترانسفورماتورهای کاملا آببندی شده به مخزن روغن نیاز ندارند. تغییرات در حجم روغن را می توان به طور خودکار با خاصیت ارتجاعی صفحات موجدار در مخزن روغن تنظیم و جبران کرد.
|
نام محصول |
ترانسفورماتور قدرت 10kv 1600kva غوطه ور در روغن |
|
فشار بالا (KV) |
10 کیلو ولت |
|
محدوده شیر فشار بالا (%) |
± 5 / ± 2 × 2.5٪ |
|
فشار پایین (KV) |
0.4 کیلو ولت |
|
نماد گروه وکتور |
Dyn11/Yyn0 |
|
فقدان بار (W) |
1640 وات |
|
کاهش بار (W) |
14500 وات |
|
جریان بار وجود ندارد (%) |
0.8٪ |
|
امپدانس اتصال کوتاه (%) |
4.5٪ |
1. هسته آن با انباشتن ورق های فولادی سیلیکونی با ضخامت 0.18 تا 0.3 میلی متر از طریق فرآیندهای مهر زنی و برش ساخته می شود که ثبات خوبی را تضمین می کند.
2. کویل از مس خالص ساخته شده است. برای مدارهای ولتاژ بالا، از سیم مینای پلیآمید استفاده میشود. در حالی که برای مدارهای ولتاژ پایین، سیم مسی بدون اکسیژن یا فویل مسی برای بهبود عملکرد مقاومت در برابر اتصال کوتاه استفاده میشود.
3 "استفاده از نماد اتصال "Dyn11" می تواند از تاثیر هارمونیک های مرتبه بالا جلوگیری کند. این نماد به طور موثر در برابر بارهای جبران نشده مقاومت می کند و کیفیت منبع تغذیه را بهبود می بخشد."
4. ترانسفورماتور قدرت 10kv 1600kva غوطهور در روغن از تزریق روغن خلاء برای حذف حبابهای هوا از هسته استفاده میکند و از پایداری عملکرد عایق اطمینان میدهد.
5. ترانسفورماتور قبل از خروج از کارخانه تحت بازرسی های دقیق قرار می گیرد و به طور کامل با استانداردهای IEC و ISO مطابقت دارد.
(1) بدنه ترانسفورماتور غوطهور شده در روغن کاملاً مهر و موم شده با روغن تحت خلاء پر میشود، که رطوبت و هوا را به طور کامل از مواد عایق حذف میکند و طول عمر عملیاتی طولانیمدت ترانسفورماتور را تضمین میکند.
(2) برای ترانسفورماتورهای قدرت غوطه ور شده در روغن 10kv 1600kva کاملاً مهر و موم شده، مخزن روغن از مخزن نوع موجدار یا دستگاه اتلاف حرارت تاشو استفاده می کند و مخزن روغن حذف می شود. تغییر حجم روغن با خاصیت ارتجاعی مخزن روغن جبران می شود.
از آنجایی که بدنه ترانسفورماتور روغنی کاملاً مهر و موم شده از هوا جدا شده است، هیچ تماسی بین روغن و هوا وجود ندارد، بنابراین عایق مرطوب نمی شود و سرعت پیری تا حد زیادی کاهش می یابد. در نتیجه، قابلیت اطمینان و عمر مفید ترانسفورماتور بهبود می یابد. نیازی به بازرسی قبل از عملیات نیست، بنابراین کاربران می توانند در هزینه ها صرفه جویی کنند.
