ترانسفورماتور برق توزیع 500kva

ترانسفورماتورهای قدرت به طور گسترده در صنعت توزیع برق مورد استفاده قرار می گیرند. مدل 500 کیلوولت آمپر یکی از پرطرفدارترین انواع در بازارهای بین المللی است. برای پاسخگویی به تقاضای بازار، شرکت تجهیزات برق Wenzhou Xifa، با مسئولیت محدود، ترانسفورماتور برق توزیع 500kva را راه اندازی کرده است. هسته از فولاد سیلیکونی نورد سرد ساخته شده است که تلفات آهن را تا حد زیادی به حداقل می رساند و سیم پیچ های مسی با رسانایی بالا افزایش دمای پایین و مقاومت بهینه اتصال کوتاه را تضمین می کند. بنابراین ترانسفورماتور برق توزیع 500kva دارای ویژگی های کم تلفات و صرفه جویی در انرژی است که نیازهای اکثر مشتریان را برآورده می کند.

ارسال استعلام

توضیحات محصول

ترانسفورماتور برق توزیع 500kva دارای مزایای کلیدی زیر است: فناوری عایق پیشرفته برای ایمنی بیشتر. عملکرد کم صدا و حداقل نیاز به تعمیر و نگهداری. این به طور خاص برای عملکرد کارآمد در محیط های تجاری و صنعتی، با ظرفیت 500 کیلو ولت آمپر طراحی شده است که هم مقرون به صرفه بودن و هم عملکرد زیست محیطی را ارائه می دهد.

کاربران می توانند سیم پیچ های آلومینیومی را برای دستیابی به تعادل بین هزینه و کارایی یا سیم پیچ های مسی برای هدایت بهتر، تلفات کمتر و مقاومت حرارتی بالاتر انتخاب کنند.

افزایش دما را می توان به صورت 150 ℃، 115 ℃ یا 80 ℃ انتخاب کرد. دومی می تواند کارایی را بهبود بخشد و عمر عایق را در دمای بالای محیط یا بارهای مداوم افزایش دهد و می تواند از مواد تا 220 درجه سانتیگراد یا درجه های بالاتر استفاده کند.

انواع محفظه ترانسفورماتور برق توزیع 500kva شامل محفظه‌های NEMA 1 تهویه‌دار مناسب برای محیط‌های خشک داخلی، محفظه‌های NEMA 3R با پوشش‌های ضد باران مناسب برای محیط‌های بیرونی/نمناک، و محفظه‌های کاملاً محصور مناسب برای مناطق مقاوم در برابر گرد و غبار، رطوبت، خورنده یا هکتار است.

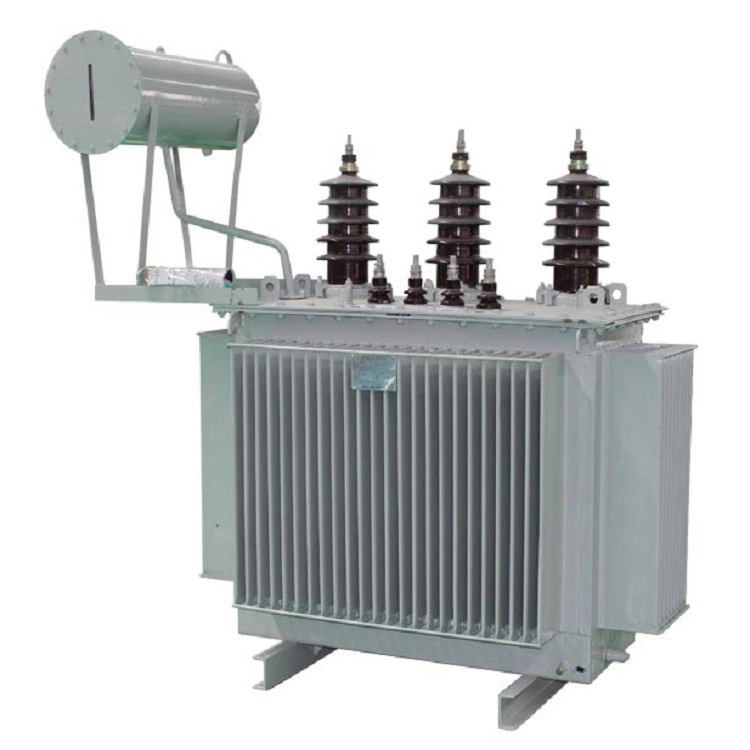

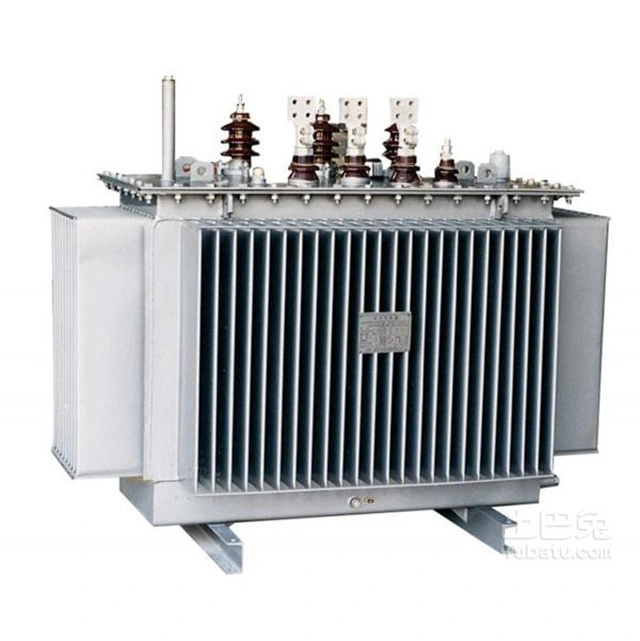

500kva Distribution Electric Power Transformer

پارامتر فنی:

نام محصول	ترانسفورماتور برق توزیع 500kva
فشار بالا (KV)	10 کیلو ولت
محدوده شیر فشار بالا (%)	± 5 /± 2 × 2.5٪
فشار پایین (KV)	0.4 کیلو ولت
نماد اتصال	Dyn11، YNyn0
از دست دادن هسته (W)	646 تا 680 وات
تلفات سیم پیچ (W)	4.2 تا 6.9 کیلو وات
جریان هیجان انگیز (%)	≤0.8٪
امپدانس اتصال کوتاه (%)	4.5٪ تا 6.5٪
گواهینامه ها	CE، ISO9001
افزایش دما (℃)	150 ℃، 115 ℃ یا 80 ℃

چرا از یک قطعه کامل فولاد سیلیکونی به عنوان هسته استفاده نمی کنید، به جای اینکه آن را به یک ورق تبدیل کنید؟

این به این دلیل است که یک هسته ورقه مانند می تواند نوع دیگری از اتلاف آهن "اتلاف جریان گردابی" را کاهش دهد. هنگامی که ترانسفورماتور برق توزیع 500kva کار می کند، یک جریان متناوب در سیم پیچ وجود دارد و شار مغناطیسی که تولید می کند به طور طبیعی متناوب است. این شار مغناطیسی در حال تغییر یک جریان القایی در هسته آهنی ایجاد می کند. جریان القایی تولید شده در هسته آهنی به صورت دایره ای در داخل صفحه عمود بر شار مغناطیسی در گردش است، بنابراین جریان گردابی نامیده می شود. از دست دادن جریان گردابی نیز باعث گرم شدن هسته آهنی می شود.

برای کاهش تلفات جریان گردابی، هسته آهنی ترانسفورماتور برق توزیعی 500kva با انباشتن ورق های فولادی سیلیکونی عایق بندی شده ساخته شده است، به طوری که جریان گردابی در یک مدار باریک و کشیده از یک مقطع کوچکتر عبور می کند و در نتیجه مقاومت در مسیر جریان گردابی افزایش می یابد. در عین حال، سیلیکون موجود در فولاد سیلیکونی مقاومت ماده را افزایش می دهد که در کاهش جریان گردابی نیز نقش دارد.

برای هسته‌های ترانسفورماتور قدرت توزیع 500kva، معمولاً ورق‌های فولادی سیلیکونی نورد سرد با ضخامت 0.35 میلی‌متر انتخاب می‌شوند. با توجه به اندازه هسته مورد نیاز، آن را به ورق بلند برش می دهند. در تئوری، برای کاهش جریان گردابی، هرچه ورق فولاد سیلیکونی نازک‌تر باشد و نوارهای ورق روی هم باریک‌تر باشد، اثر بهتری خواهد داشت. این نه تنها تلفات جریان گردابی را کاهش می دهد، افزایش دما را کاهش می دهد، بلکه باعث صرفه جویی در مواد ورق های فولادی سیلیکونی می شود.

با این حال، هنگام ساخت هسته های ترانسفورماتور ورق فولادی سیلیکونی، تنها بر اساس فاکتورهای مساعد ذکر شده نیست، زیرا ساخت هسته آهنی به این روش، زمان کار را بسیار افزایش می دهد و سطح مقطع موثر هسته آهنی را کاهش می دهد. بنابراین، هنگام ساخت هسته های ترانسفورماتور با ورق های فولادی سیلیکونی، باید شرایط خاص را در نظر گرفت، جوانب مثبت و منفی را وزن کرد و اندازه بهینه را انتخاب کرد.
