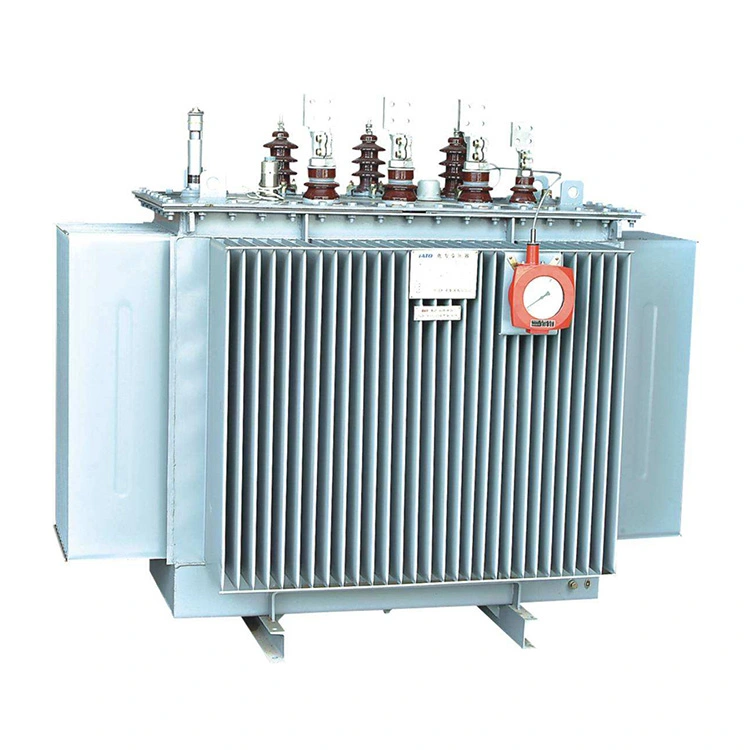

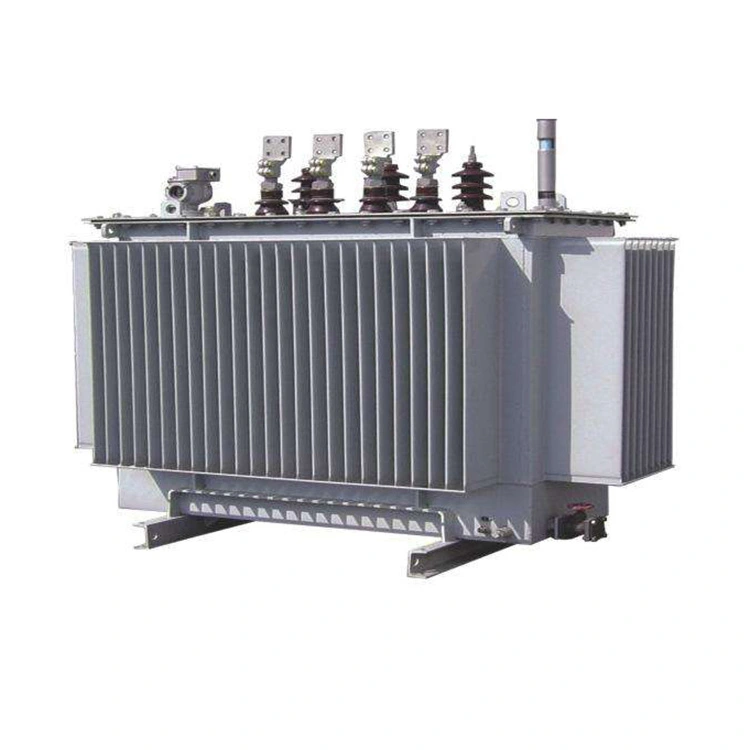

11kv 1000 Kva در بار روی تغییر ترانسفورماتور قدرت ضربه بزنید

هسته 11kv 1000 kva روی ترانسفورماتور قدرت تغییر شیر بار، همه از ورق‌های فولادی سیلیکونی نورد سرد دانه‌گرا با کیفیت بالا استفاده می‌کنند. سازه کاملاً مایل و بدون سوراخ است و هسته آن پلکانی چند سطحی با سه یا پنج درز است. تلفات هوا و صدا کم است. هسته نورد شده به طور مستقیم با استفاده از تجهیزات ویژه، بدون درز، نورد می شود، که مقاومت مغناطیسی را کاهش می دهد و در نتیجه اتلاف هوا کم می شود.

سیم‌پیچ‌ها از سیم مسی با کیفیت بالا استفاده می‌کنند. آنها با کشیدن میله های مسی بدون اکسیژن یا سیم پیچ های مسی ساخته می شوند. شکل‌های آن شامل انواع استوانه‌ای، مارپیچی جدید و اسپلیت و غیره است، که تضمین می‌کند ترانسفورماتور قدرت تغییر شیر 11kv 1000 kva دارای قدرت الکتریکی کافی، استحکام مکانیکی و ظرفیت اتلاف حرارت است.

مخزن روغن از صفحات فولادی با کیفیت بالا ساخته شده است که به هم جوش داده شده اند. اجزای اتلاف گرما از سینک‌های حرارتی تراشه‌ای، هیت سینک‌های انبساط یا مخازن روغن موج‌دار استفاده می‌کنند. مخزن روغن در کارخانه تحت آزمایش های آب بندی قابل اعتماد قرار می گیرد. پس از اسید شویی و فسفاته شدن سطوح داخلی و خارجی، ترانسفورماتور برق تغییر شیر بار 11 کیلو ولت 1000 کیلو ولت با سه پوشش پایه و یک سطح رنگ آمیزی می شود که هم مقاوم در برابر خوردگی و هم ظریف است.

مشخصات فنی:

س: چرا از ورق های فولادی سیلیکونی به عنوان هسته 11kv 1000 kva در ترانسفورماتورهای قدرت تغییر شیر بار استفاده می شود؟

A: هسته های ترانسفورماتور معمولی معمولاً از ورق های فولادی سیلیکونی ساخته می شوند. فولاد سیلیکونی نوعی فولاد حاوی سیلیکون است که محتوای سیلیکون آن از 0.8٪ تا 4.8٪ متغیر است. استفاده از فولاد سیلیکونی به عنوان هسته ترانسفورماتور به این دلیل است که فولاد سیلیکونی خود ماده ای بسیار مغناطیسی است. در یک سیم پیچ پرانرژی، می تواند شدت القای مغناطیسی زیادی ایجاد کند و در نتیجه حجم ترانسفورماتور را کاهش دهد.

ما می دانیم که در واقعیت، ترانسفورماتور برق تغییر شیر 11kv 1000 kva در بار تحت شرایط جریان متناوب کار می کند. از دست دادن توان نه تنها در مقاومت سیم پیچ رخ می دهد، بلکه به دلیل تأثیر متناوب الکترومغناطیسی در هسته آهنی نیز وجود دارد. از دست دادن توان در هسته آهن معمولاً «اتلاف آهن» نامیده می شود و به دو دلیل ایجاد می شود: یکی «افت هیسترزیس» و دیگری «افت جریان گردابی».

از دست دادن هیسترزیس اتلاف آهنی است که در طول مغناطش توسط هسته به دلیل پدیده پسماند ایجاد می شود. بزرگی این تلفات متناسب با ناحیه محصور شده توسط حلقه پسماند مغناطیسی ماده است. حلقه هیسترزیس مغناطیسی فولاد سیلیکونی باریک است، بنابراین استفاده از آن به عنوان هسته ترانسفورماتور منجر به تلفات هیسترزیس کمتری می شود که به طور قابل توجهی درجه حرارت را کاهش می دهد.

در همین حال، به دلیل وجود عناصر سیلیکونی، فولاد سیلیکونی می تواند مقاومت مواد هسته آهنی را به طور قابل توجهی افزایش دهد، به طور موثر جریان گردابی ناشی از میدان مغناطیسی متناوب در هسته آهن را سرکوب کند و تلفات جریان گردابی را تا حد زیادی کاهش دهد.

ساختار چند لایه و انباشته ورق‌های فولادی سیلیکونی، همراه با ویژگی‌های کم تلفات خاص خود، به هسته آهنی ترانسفورماتور تغییر شیر بار 11kv 1000 kva این امکان را می‌دهد که در شرایط فرکانس برق AC افزایش دما کمتری داشته باشد و انرژی بیشتری به‌طور کارآمد و پایدار کار کند.
